直列四缸发动机曲柄连杆机构结构展示

项目分类:发动机 发布时间:2024-11-03 ID:786766
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示

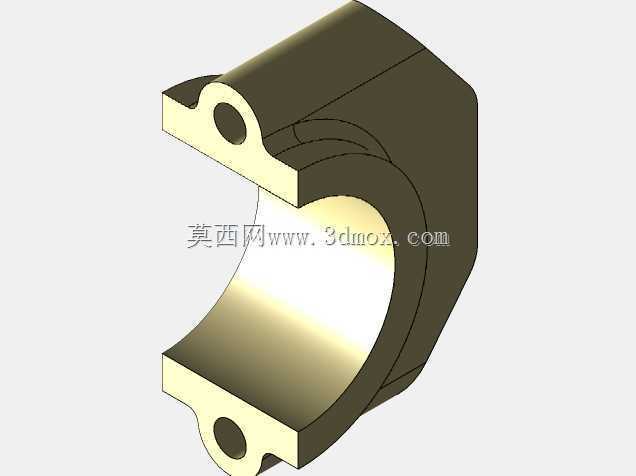

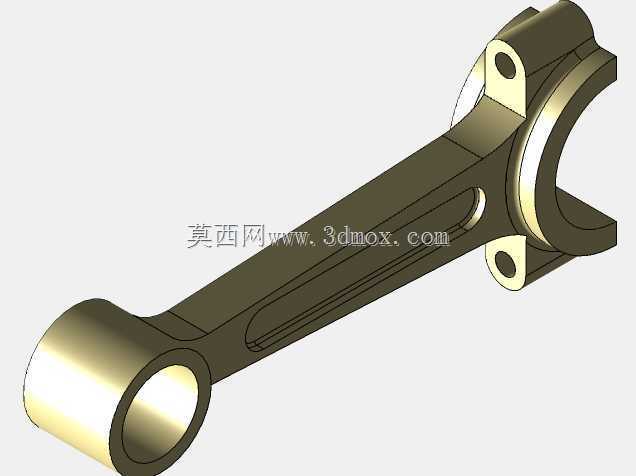

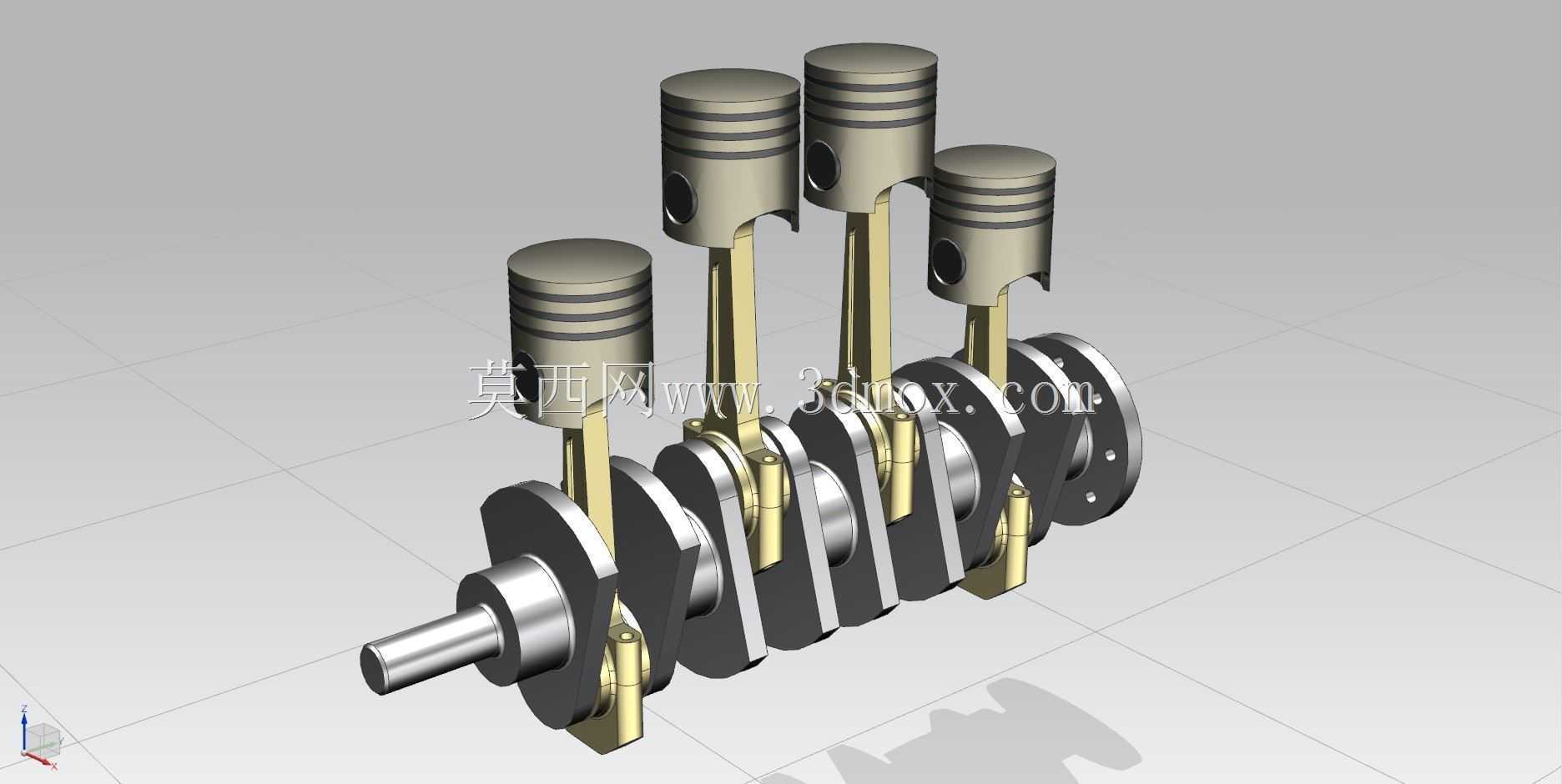

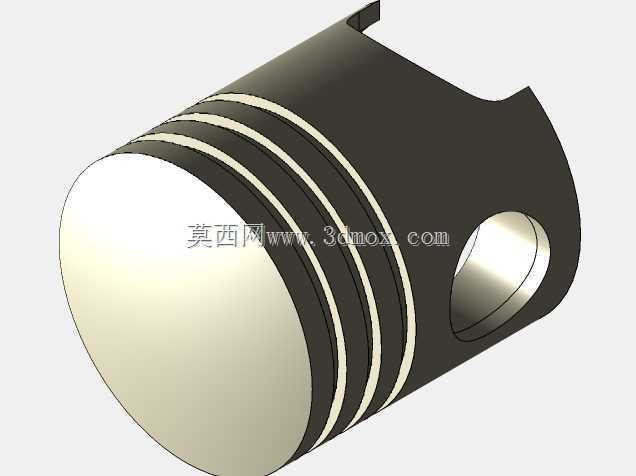

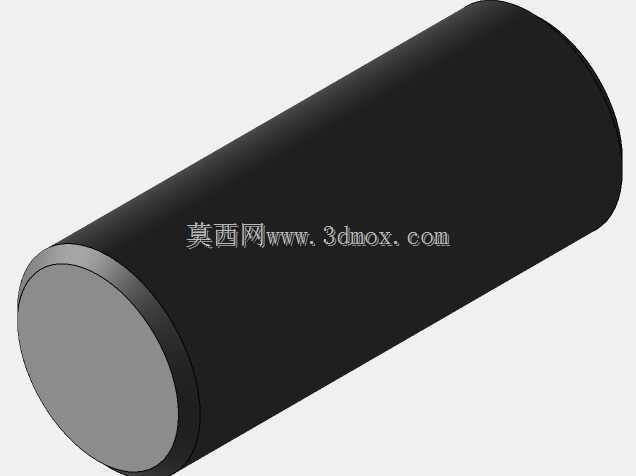

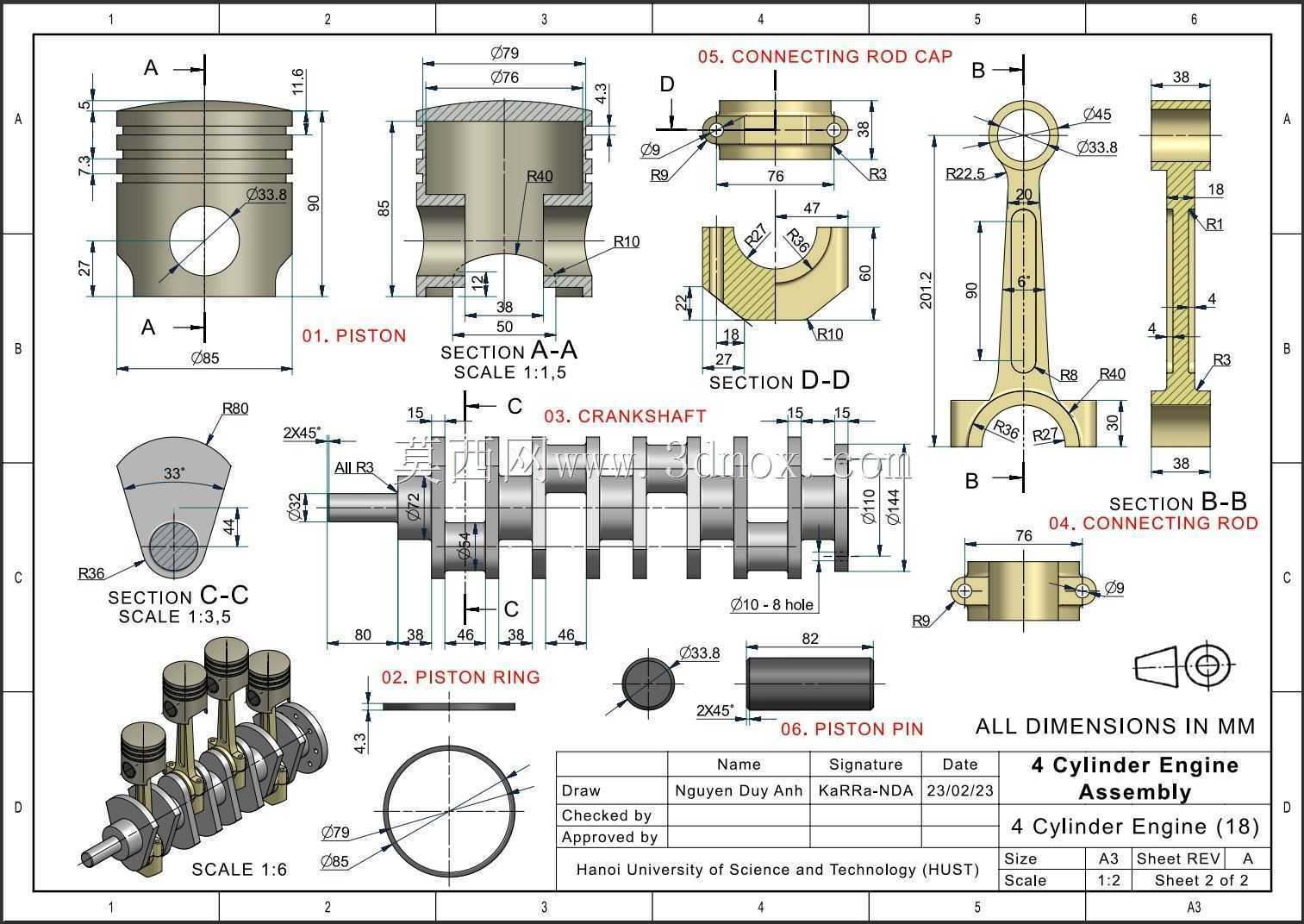

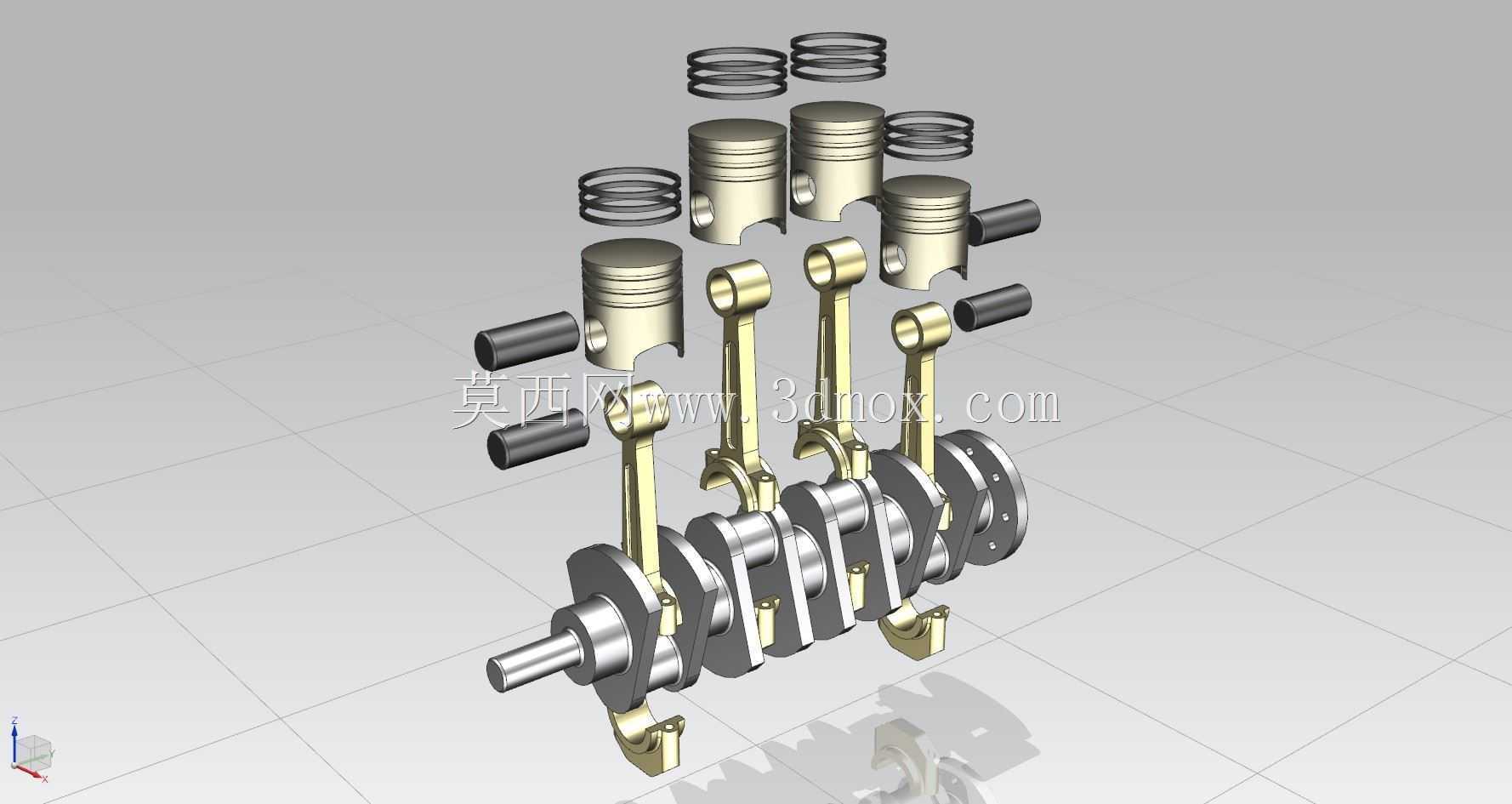

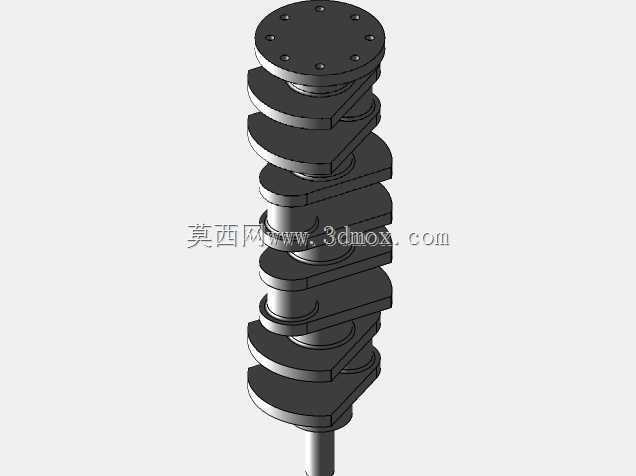

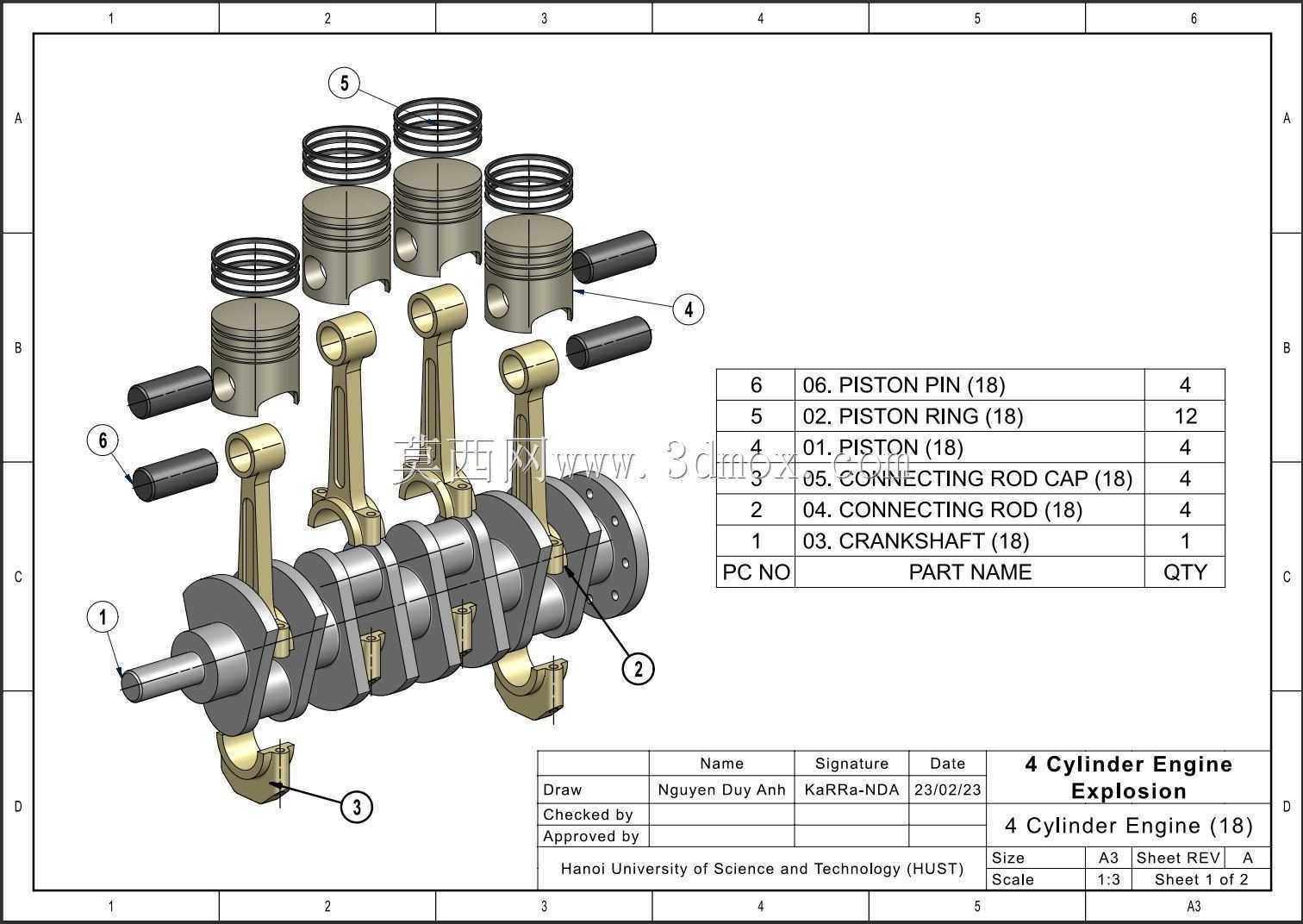

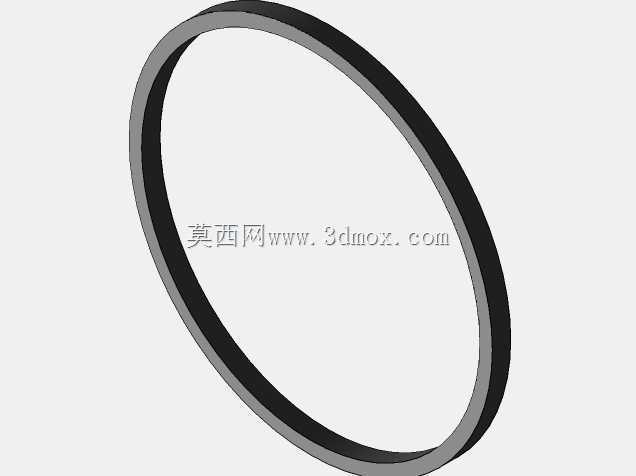

  这套直列四缸动力核心的结构模型,完整还原了内燃机核心做功转换单元的装配关系,覆盖从活塞往复运动到曲轴旋转输出的全链路传动逻辑,可直接用于动力总成结构教学、样机方案验证、装配工艺梳理等场景。在民用乘用车、小型工程机械、通用发电机组等搭载四缸内燃机的设备研发环节,这类核心结构的三维数模能帮助设计团队快速梳理部件干涉边界,提前规避装配阶段的空间冲突问题。从功能特性来看,模型完整呈现了四个活塞沿气缸轴线等距排布的布局,对应曲轴上四个错角180度的曲柄销结构,可实现做功行程的均匀交替,保证动力输出的平顺性;每个活塞配套的活塞环槽、活塞销座结构,以及连杆小头、杆身、大头的分体式装配结构,还有曲轴主轴颈、曲柄臂、平衡块的配重设计,

  都按照实际量产机型的结构逻辑做了还原,能清晰展示往复惯性力的平衡路径。设计过程中优先保证了各运动部件的间隙合理性,活塞与气缸壁的配合间隙、连杆大头与曲柄销的转动间隙、曲轴主轴颈与缸体主轴承座的安装边界都做了对应预留,完全符合实际装配的公差预留要求;四个气缸的中心距按照常规小排量四缸机的通用尺寸设定,曲轴前端的动力输出端、后端的飞轮安装端结构都做了完整呈现,可直接对接后续缸体、缸盖、配气机构、飞轮壳等外围部件的装配设计。不同于简化的原理演示模型,这套数模保留了所有核心受力部件的细节结构,比如连杆杆身的工字型截面设计、曲轴平衡块的偏心配重轮廓、活塞顶部的燃烧室凹陷结构,能让结构设计人员直观理解各部件的受力传递路径:

  燃烧做功产生的压力通过活塞顶面传递到活塞销,再经连杆转换为曲轴的旋转扭矩,最终从曲轴前端输出到传动系统。在职业院校的机械原理教学场景中,这类模型可直接用于运动仿真演示,直观展示四缸机的做功顺序、各缸运动相位差,帮助学员快速理解曲柄连杆机构的运动规律;在整机研发的初期方案阶段,也可作为基础架构参考,快速调整缸径、行程、曲柄半径等核心参数,匹配不同的动力输出需求,大幅缩短前期方案论证的周期。
