海恩斯敞篷跑车底盘悬架车架结构模型

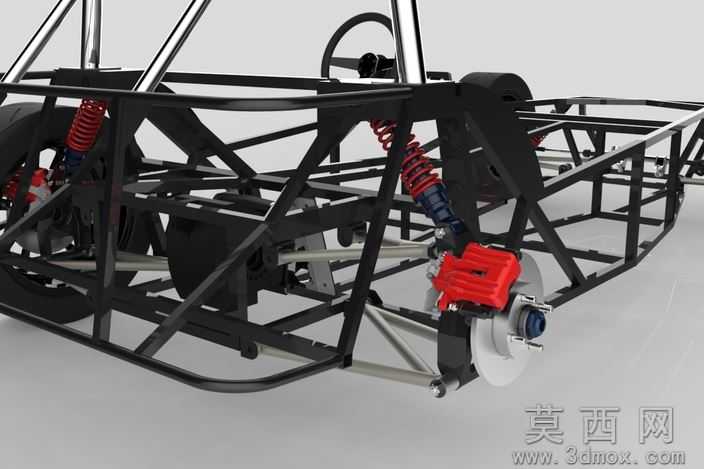

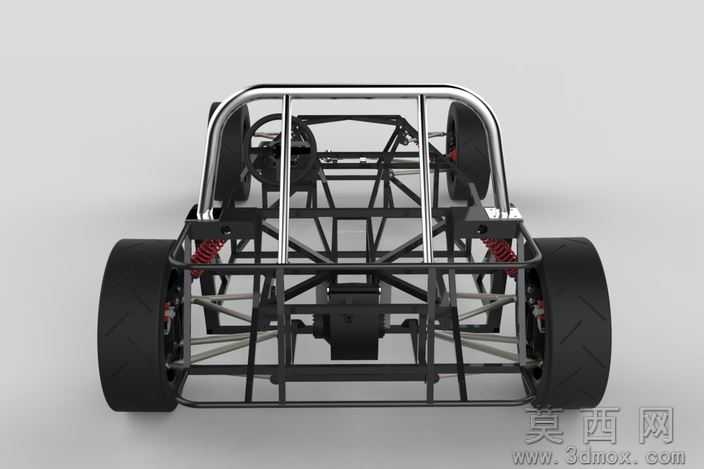

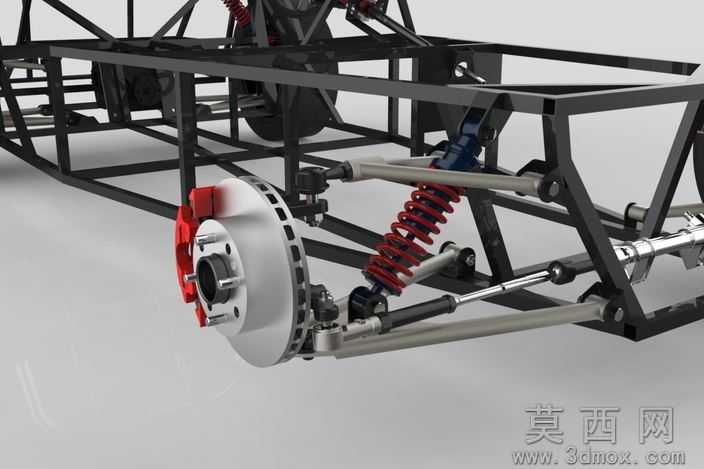

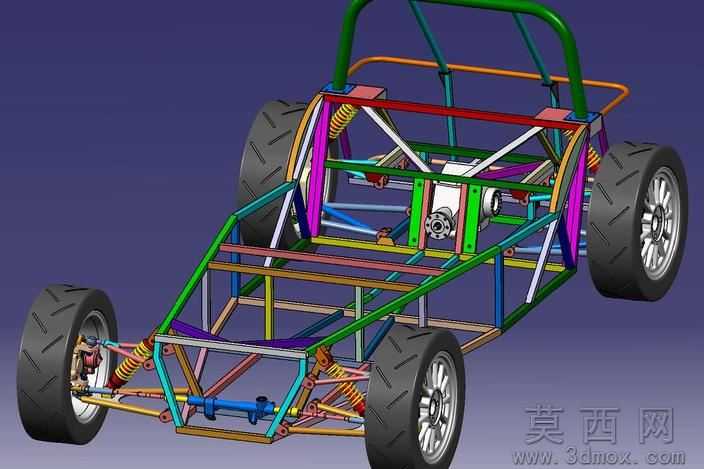

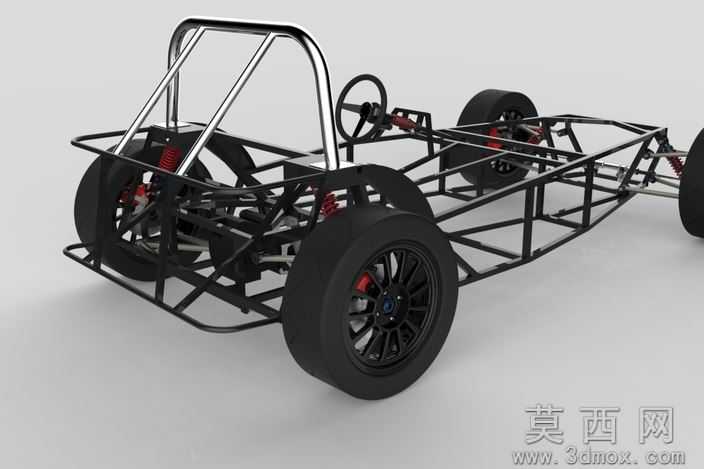

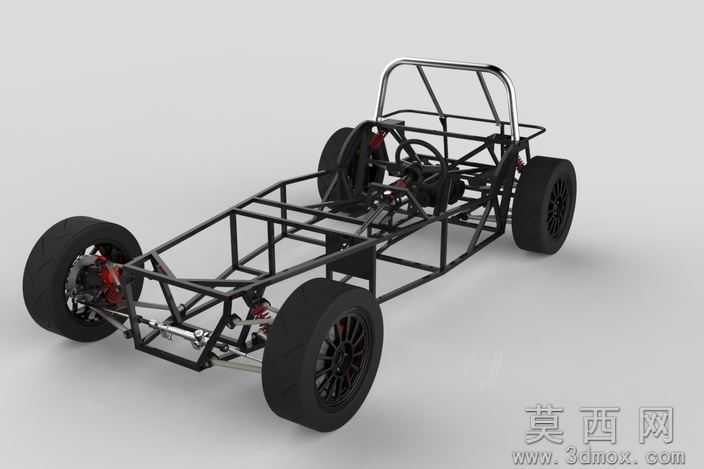

该模型为海恩斯敞篷跑车的底盘与悬架集成式车架三维设计成果，建模阶段以钢管空间桁架结构为核心基准，首先完成主纵梁、横向加强梁、防滚架环向支撑的空间点位标定，按照赛车级车架的载荷分布逻辑，逐根绘制钢管路径并赋予对应壁厚参数，确保车架扭转刚度满足高速行驶的受力要求。参数设计环节严格遵循轻量化赛车的设计规范，前后轮距、轴距参数匹配小型敞篷跑车的操控定位，悬架安装点位预留了标准的减震器、控制臂装配接口，转向系统安装位、动力总成固定位均按照通用后置后驱跑车的布局预留，所有安装孔位的孔径、孔距参数均符合机械装配公差要求，可直接用于后续零部件的匹配设计。渲染材质层面，车架主体钢管赋予哑光黑金属材质，还原高强度合金钢管的表面质感，减震器弹簧做红色金属漆处理，刹车卡钳、轮毂分别赋予哑光黑与亮面金属材质，轮胎采用带细微纹理的橡胶材质，渲染场景采用中性灰背景配合柔和打光，清晰呈现车架的空间结构与各部件的装配关系，无多余视觉干扰。结构原理上，该车架采用空间管阵式结构，通过多根钢管的三角排布分散行驶过程中的冲击载荷，前悬架采用双叉臂独立悬架结构，后悬架匹配多连杆独立悬架设计，转向机固定于前车架中部，防滚架与主车架一体化焊接，可在碰撞时为驾乘人员提供充足的生存空间，所有悬架摆臂与车架的连接点均设计为铰接结构，可直观展示悬架上下跳动的运动轨迹。软件兼容方面，模型提供STEP、IGES通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接进行结构编辑、工程图导出、有限元分析等操作，无特征丢失、破面等问题，无需额外修复即可投入使用。研发教学应用层面，该模型可作为高校车辆工程专业的汽车构造课程教学案例，帮助学生理解管阵式车架的受力逻辑、独立悬架的运动原理，也可作为赛车研发团队的初级设计参考，用于小型电动跑车、业余改装赛车的底盘开发基础框架，还可用于机械设计类课程的三维建模实训素材，帮助学习者掌握空间桁架结构的建模方法与装配约束技巧。
