密封件自动压装工作站结构设计

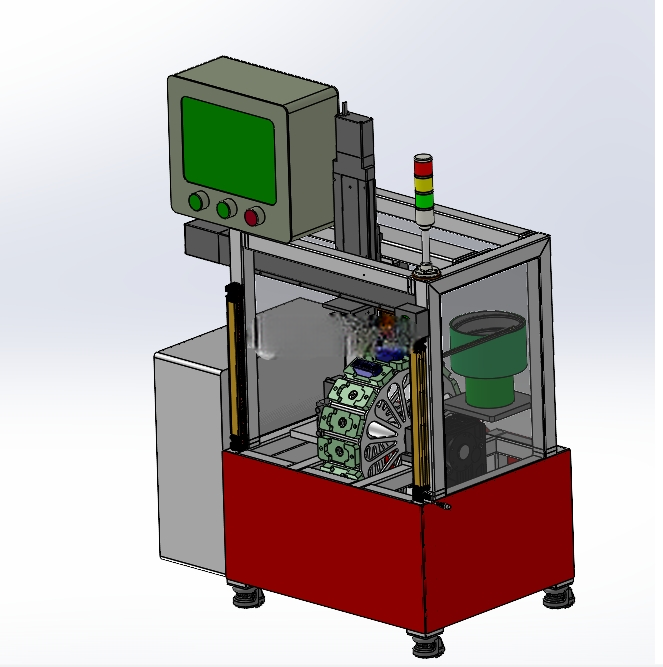

　　这套密封件压装工作站面向中小批量零部件的密封圈自动装配工序，常见于汽车零部件、液压阀块、泵体端盖以及各类需要嵌入橡胶密封圈的机加工件产线。现场布局时，设备整体采用一体式机架落地安装，底部为焊接箱型底座，承担整机承重与走线布气功能，底座四角配置可调脚杯，用于在车间地面找平并吸收压装瞬间的冲击载荷。机架中段以铝型材或方钢立柱围出透明防护区，亚克力或有机玻璃围挡既满足安全防护要求，又便于操作人员观察内部压装状态，围挡开口处预留安全光栅安装位，一旦人员伸手进入作业区，压装轴与移载机构立即停止动作。

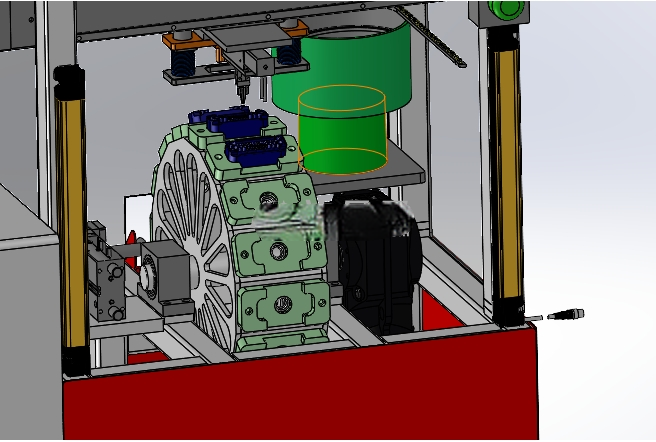

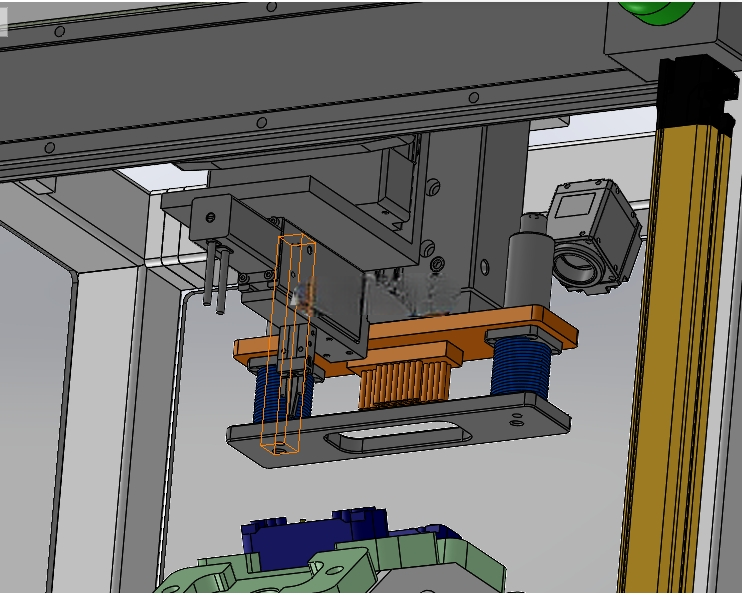

　　从工艺流程倒推结构布置，工件由人工或前道接驳线放置到定位胎具上，胎具按照产品外形做仿形定位，关键配合面设置定位销与快速压紧块，保证每次装夹位置一致。密封件供料依靠设备右侧的振动盘完成，橡胶密封圈在振动盘中沿螺旋轨道排序，经过选向与分料后到达取料位。机械抓手从振动盘出料位置拾取密封圈，通过移载模组将其搬运至工件上方，再借助导向套把密封圈准确套入或压入产品的密封槽内。此处导向结构是设计重点，密封圈质地较软，直接压入容易出现翻边、啃切或错位，因此抓手末端通常配置胀套或锥形导向头，先将密封圈适度撑开定位，再沿导向面平缓释放，避免橡胶件被尖角划伤。

　　压装执行部分采用立式压紧机构，压头由气缸或伺服电缸驱动，配合直线导轨保证上下运动的垂直度。压头下端根据产品密封槽形状设计压环，压合面做圆角抛光处理，防止压伤密封圈表面。若选用伺服压装方案，可在压头端部集成压力传感器与位移检测，实时采集压装力与压入深度曲线，对漏装、浮装、密封圈挤出等异常进行判定；若以气动方案为主，则通过调压阀控制压装力，并设置到位磁性开关确认行程。设备顶部安装三色警示灯，绿、黄、红分别对应运行、待料、故障状态，配合蜂鸣器提示异常停机。

　　控制与人机交互集中在机架左上方的操作箱，触摸屏倾斜布置，便于站立操作，面板上设置启动、复位、急停按钮。PLC安装在底座电气仓内，电磁阀、气源处理三联件、真空发生器等气动元件集中排布在阀岛区域，气管沿机架内侧走线并固定，减少外露干涉。振动盘控制器单独放置，便于调节送料振幅，避免因密封圈厚薄差异造成卡料。

　　建模时需要重点核对几处安装边界：振动盘出料高度与抓手取料位的高度差、移载模组行程是否覆盖胎具与振动盘两个工位、压头下行极限与工件最高点之间的安全间隙、防护门打开后人工取放工件的操作空间。底座内部需预留电气安装板位置，线槽与气管分开布置，维护侧留出不少于检修开门空间。整机宽度方向要保证振动盘、压装工位和操作箱互不干涉，深度方向则考虑胎具更换时的抽拉空间。

　　针对多品种生产，胎具与压头设计成快换结构，定位销统一基准，更换产品时只需更换仿形块、压环并调用对应程序，缩短换型时间。抓手末端执行器也按密封圈规格模块化设计，胀套尺寸与密封件直径匹配，避免一套抓手覆盖过大规格导致撑开量不稳定。料道出口设置检测光纤，确认密封圈是否到位；工件胎具上增设有无料检测，防止空压。

　　通过这种布置，工作站把密封件排序、抓取、导向套入、压装检测和成品下料整合在一个封闭单元内，操作者只需上下料，设备自动完成装配循环。结构上兼顾了橡胶件送料的柔性要求与压装过程的刚性导向，适合在装配车间作为独立工位使用，也可通过接驳输送线并入自动产线。
