喷油嘴自动压装真空摆盘包装一体机

　　该设备面向燃油喷射系统精密小件的后段封装工序，核心处理对象为发动机喷油嘴类圆柱精密零件，这类零件在完成压装装配后，对包装洁净度、真空密封状态以及托盘排布一致性要求较高，人工逐件取放、抽真空、摆盘不仅节拍难以稳定，还容易因手部接触造成配合面污染或磕碰。整线将压装后取料、翻转转移、真空吸附封装、托盘坐标摆盘几个原本分散的工位整合在同一台机架内，适配汽配零部件车间批量出货前的自动包装场景。

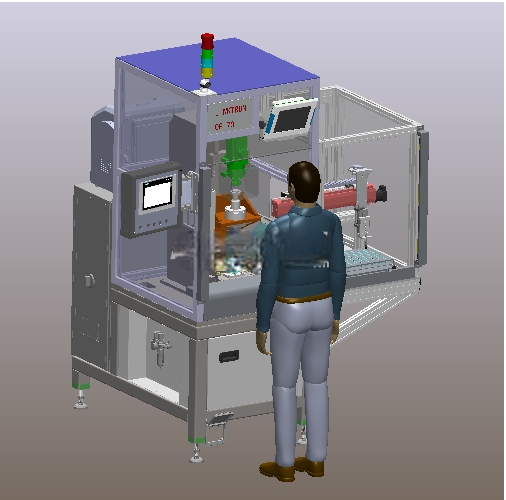

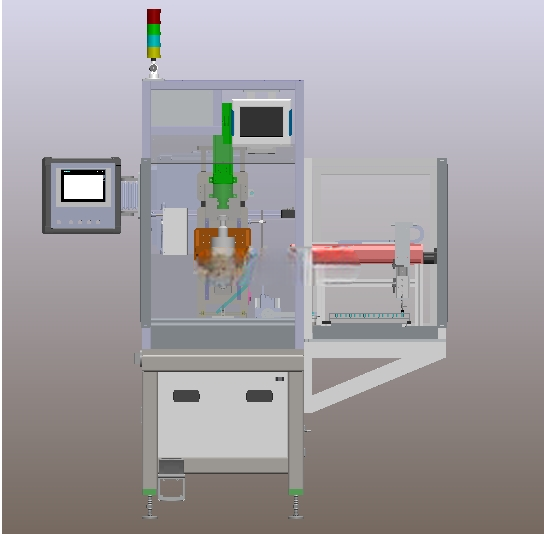

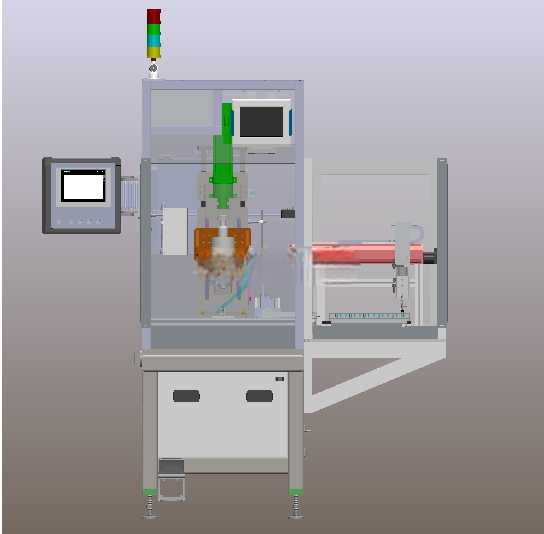

　　从工位排布逻辑来看，设备左侧为封闭作业腔体，顶部设置三色状态警示灯，正面嵌入触控人机屏，用于切换产品配方、查看各轴运行状态与报警信息；腔体内部集成压装完成品的夹取翻转组件，夹爪取件后可完成180度翻转，将产品精准送入真空工位的定位治具中。真空组件启动后会自动完成腔室抽气动作，保证产品包装内部无残留空气，避免储运过程中氧化或受潮。

　　转运执行部分采用双轴直角坐标机械手方案：X轴模组负责沿托盘长度方向做长距离坐标搬运，将完成真空封装的产品从真空工位逐件取出；Y轴模组布置在摆盘工位侧，驱动托盘沿宽度方向步进移位，两轴配合按照预设的阵列坐标，把产品一一对应放入托盘的定位槽内，排布间距可根据不同规格托盘的孔位在程序中调整，换型时仅需更换对应治具与托盘限位块，无需大幅改动机械结构。

　　机架主体采用方管焊接打底，外封钣金与透明安全防护门，作业区域外围设置安全围栏，人工仅需在设备外侧完成空托盘上料、满盘下料以及耗材补充，正常运行时无需伸入运动区域。底部配置可调脚杯与脚轮，既可以在就位后调平锁死，也方便车间内短距离移位。设备正面下部设置柜体，用于容纳真空发生器、气动阀岛、电气控制元件与走线槽，气路与电路分侧布置，减少管路干涉，日常维护时打开柜门即可快速排查阀件、更换滤芯。

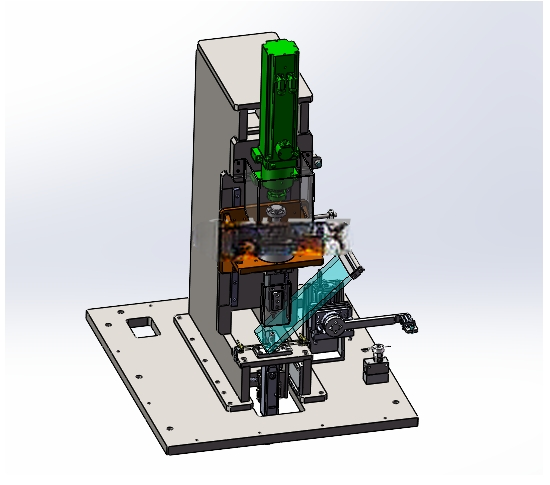

　　结构设计上优先考虑了精密小件的取放可靠性：夹取组件采用带缓冲的气动夹爪，接触位置使用非金属软质材料，避免夹伤喷油嘴的精密加工面；翻转机构采用硬限位配合缓冲器，保证180度翻转后重复定位精度稳定，不会出现产品偏移导致真空工位对位偏差。真空工位的治具定位槽按照产品外形仿形加工，放入后自动贴合密封，抽真空路径短，单件抽气节拍紧凑。

　　安装边界方面，设备整体占地为长方形布局，操作面预留人员站位与托盘取放空间，后侧预留维护开门距离，顶部警示灯需保证车间内可视；气源接口与电源接口集中布置在机架后侧下部，进场安装时只需对接工厂压缩空气与供电回路即可调试。运动轴全部采用线性导轨加同步带或丝杠传动，根据负载与节拍需求选型，X轴行程覆盖最大托盘长度，Y轴行程覆盖托盘宽度，Z向取放行程兼顾真空工位与摆盘工位的高度差。

　　这类集成式设备相比分散式单工位作业，减少了产品在工序间的人工转运环节，压装、真空、摆盘动作连贯，既降低了精密零件的外观损伤概率，也保证了每盘产品数量与排布的一致性，后续装箱、仓储、出货清点都更为便利，适合多批次中小规格精密汽车零部件的自动化包装产线配套使用。
