离心式压气叶轮曲面结构设计

　　离心式压气叶轮属于高速旋转类流体机械核心转子件，在涡轮增压器、小型燃气轮机、工业离心空压机、车用增压进气系统以及微型涡喷动力装置中承担能量转换功能。工作状态下，叶轮随主轴高速回转，叶片通道内的气体在离心力场与叶型导流作用下逐级获得压力能与动能，气流从轴向入口进入轮盘中心区域后沿径向向外缘甩出，后续经扩压器、蜗壳等部件完成动能向静压的转化，最终输出高压气流供给燃烧或工艺用气环节。

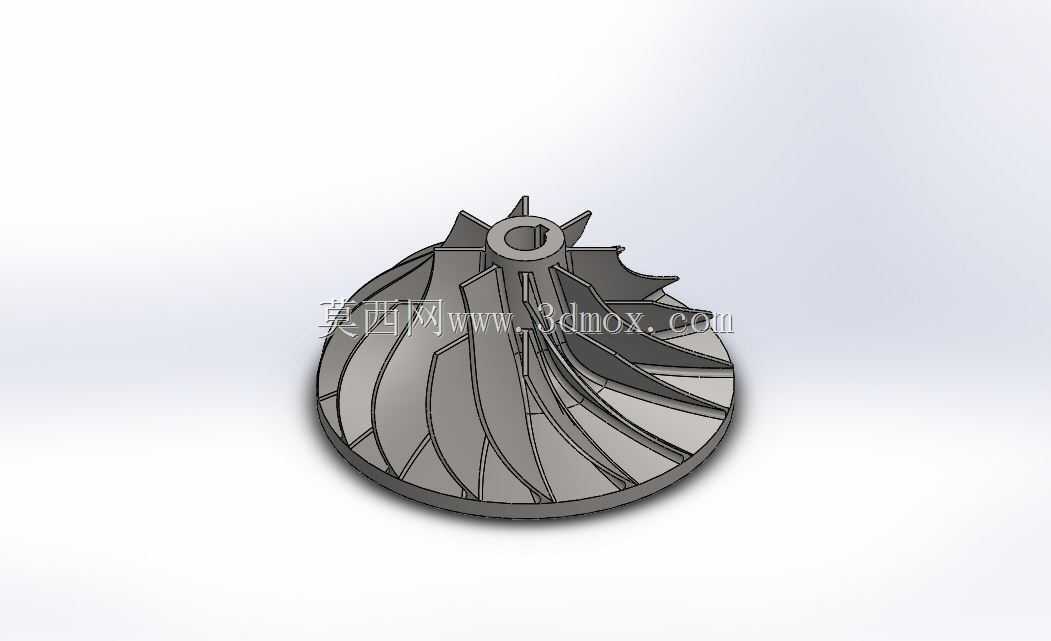

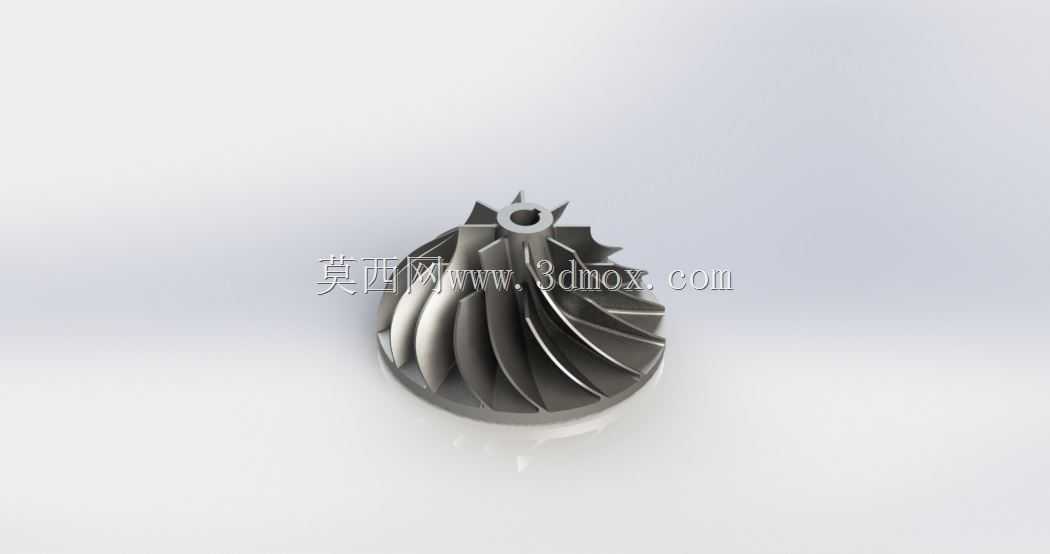

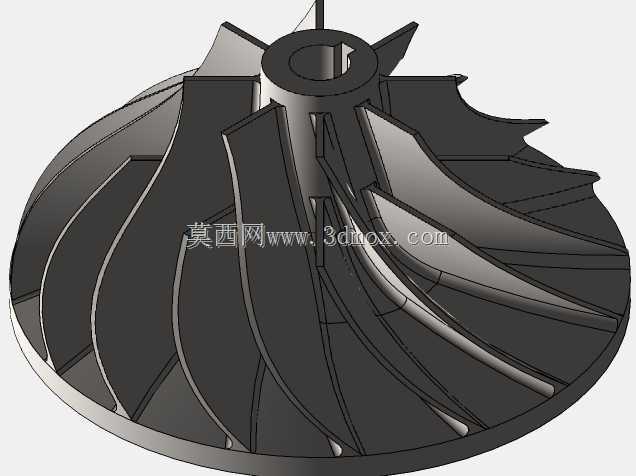

　　从结构特征来看，该叶轮采用后弯式三元扭曲叶片布局，叶片沿轮盘周向均匀分布，叶型从入口前缘处的低安装角逐步过渡到出口外缘处的大扭转角，型面同时兼顾轴向进气导流与径向排气转向的流道要求。叶片前缘做圆弧过渡处理，降低入口气流冲角损失；尾缘厚度按工艺与强度要求收窄，减少尾迹涡流造成的流动损失。轮盘主体为回转体结构，中心设置带通孔的轮毂安装段，孔位用于与主轴轴端配合，端面预留锁紧定位空间，可通过螺母压紧或轴肩限位实现转子轴向固定。轮盘背面型线按等强度或近等强度思路设计，从轮毂厚壁区向外缘逐步减薄，在控制转子整体转动惯量的同时，保证高速回转下轮盘应力分布平缓，避免中心孔周边出现应力集中超标。

　　建模过程中，叶片型面通常依据流道气动计算得到的中弧线坐标，结合厚度分布规律生成曲面，相邻叶片与轮盘、轮盖侧（开式叶轮无轮盖）围合形成连续气流通道。该款为开式半开式叶轮结构，叶片外侧无全包覆轮盖，优势在于高速工况下轮盖离心应力被消除，允许更高的工作转速，同时制造阶段可通过五轴铣削直接从整块锻料加工成型，后期也适配精密铸造工艺批量生产；缺点是叶顶与机壳内壁之间存在微小间隙，会产生少量漏气损失，因此装配时需要严格控制叶顶间隙在设计允许范围内，兼顾转动安全与气动效率。

　　安装边界方面，叶轮中心孔与主轴轴径采用过渡或小过盈配合，配合面的圆柱度、同轴度公差需严格控制，端面与轴线的垂直度误差会直接引起转子动不平衡量。轮毂轴向长度要匹配主轴轴端的定位台阶尺寸，锁紧螺母压紧后叶轮端面与轴肩完全贴合，不能出现窜动间隙。叶轮外缘直径决定了压气机整机的径向轮廓尺寸，设计选型时需核对蜗壳内腔、扩压器叶片的径向间距，保证叶轮旋转时与静止部件之间留有足够安全间隙，避免高速下热膨胀、振动偏移引发碰摩故障。轴向尺寸上，叶轮入口前缘要对准进气道的导流锥出口，进气通道与叶轮入口的对中偏差会恶化入口流场，增大喘振边界内的流动损失。

　　工程应用中这类叶轮的工况转速普遍较高，材料常选用铝合金锻件、不锈钢或高温合金，铝合金密度低、转动惯量小，适合中低温度的增压与空压机场景；高温工况下则采用耐热钢或镍基合金，抵御排气端带来的热辐射与高温气流影响。结构设计阶段必须完成转子动力学校核，计算叶轮的一阶、二阶临界转速，使工作转速避开临界转速区间，防止共振；同时开展轮盘应力有限元分析，重点核查中心孔边、叶片根部圆角过渡区的应力水平，叶片与轮盘交接处必须保留足够圆角，降低交变载荷下的疲劳开裂风险。动平衡工序需在装配前完成，按转子精度等级要求去除不平衡量，保证高速运转时轴承载荷平稳、整机振动值控制在允许范围。流道表面的光洁度也直接影响气动效率，加工后叶片型面、轮盘过流面需做抛光处理，减少气流沿程摩擦阻力，同时避免表面凸起缺陷引发局部气流分离。

　　在整机匹配层面，叶轮的叶片数量、出口宽度、叶型安装角直接决定压气机的流量-压比特性曲线，选型时要对照后端设备的用气流量、压力需求匹配对应叶轮参数，流量过小会导致机组供气不足，流量过大则可能使运行点偏离高效区，甚至进入喘振工况。三维建模时需完整还原叶片扭曲型面、轮毂过渡圆角、中心安装孔及端面细节，既可以用于后续的数控加工编程、铸造模具设计，也可作为虚拟装配环节核对叶轮与主轴、进气壳、蜗壳等相邻部件的空间干涉关系，提前排查安装尺寸不匹配、叶顶间隙不合理等工程问题。
