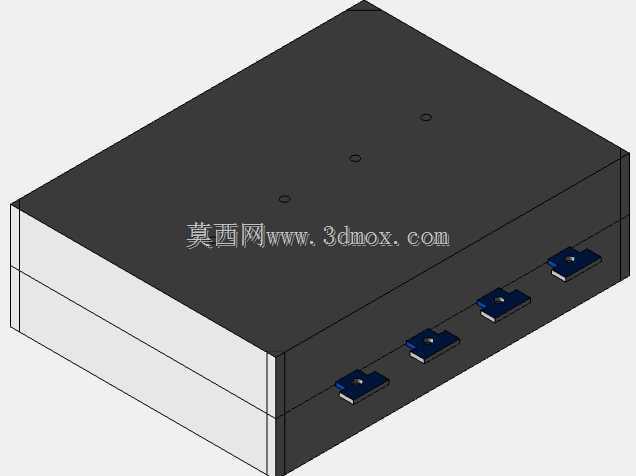

塑料龙门盖板三板式滑块升降注塑模具

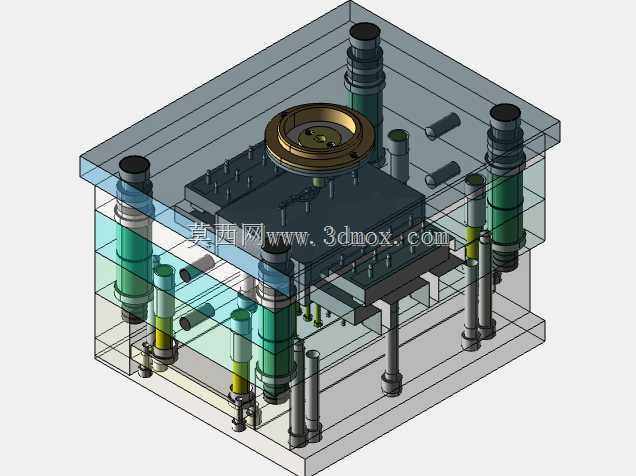

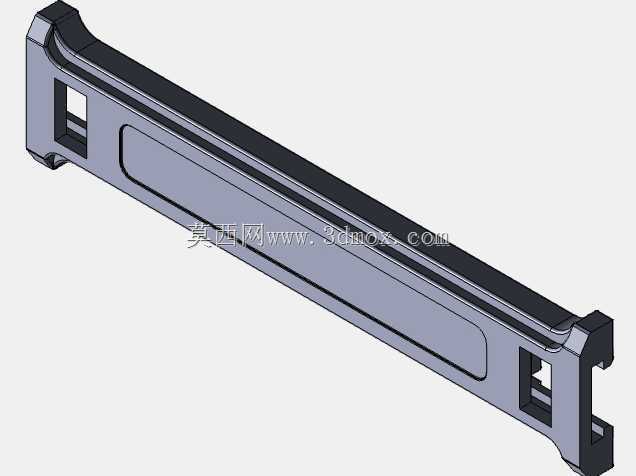

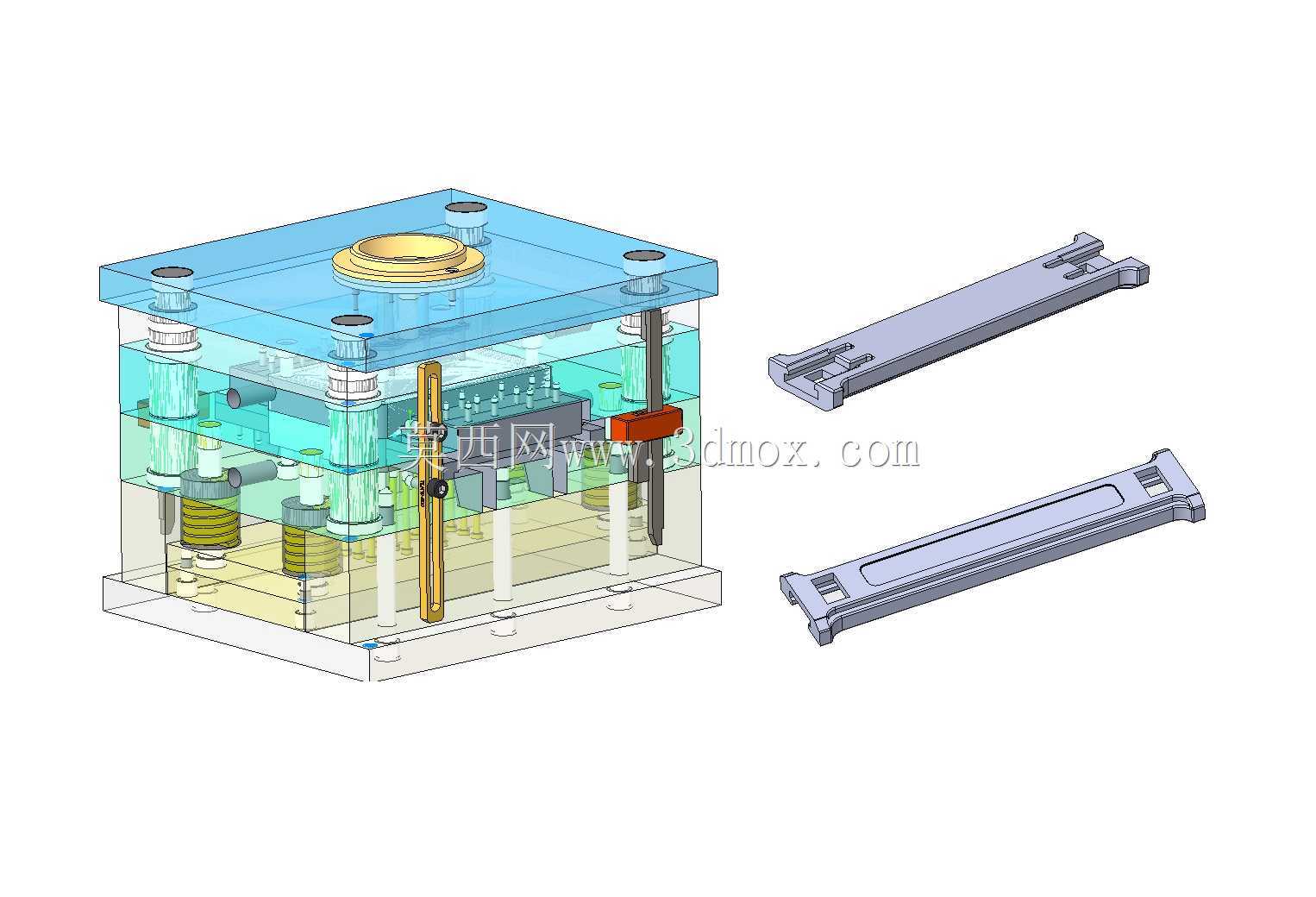

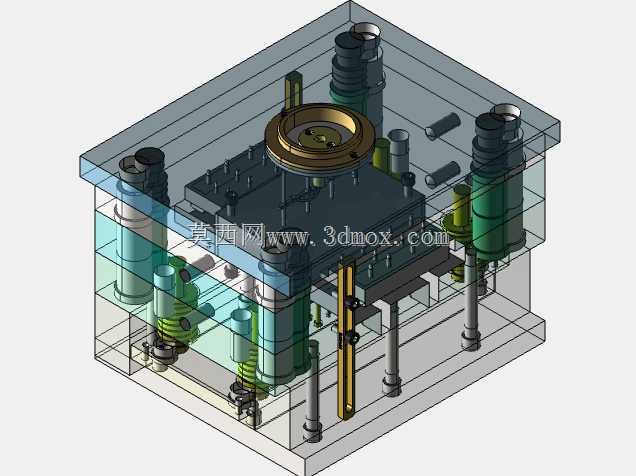

　　这套模具针对塑料龙门盖板类零件的批量注塑成型而开发，整体采用三板式模架布局，配合滑块抽芯与升降顶出的复合动作逻辑，解决盖板类带侧向倒扣、深腔包覆特征零件的脱模难题。在实际车间生产场景中，这类模具通常挂载于卧式注塑机定模板与动模板之间，适配中小吨位注塑设备的开模行程与锁模力区间，用于家电外壳盖板、设备检修龙门端盖、工业壳体封板等带周向法兰与内侧卡扣结构的塑件成型。

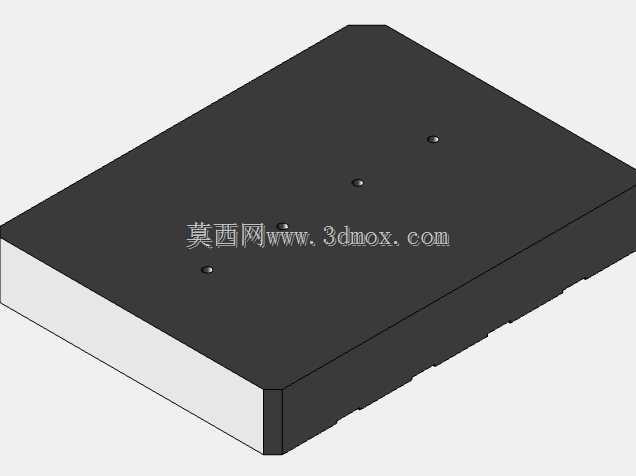

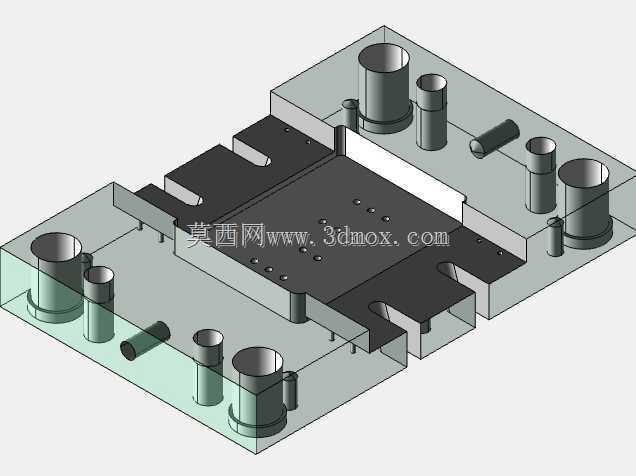

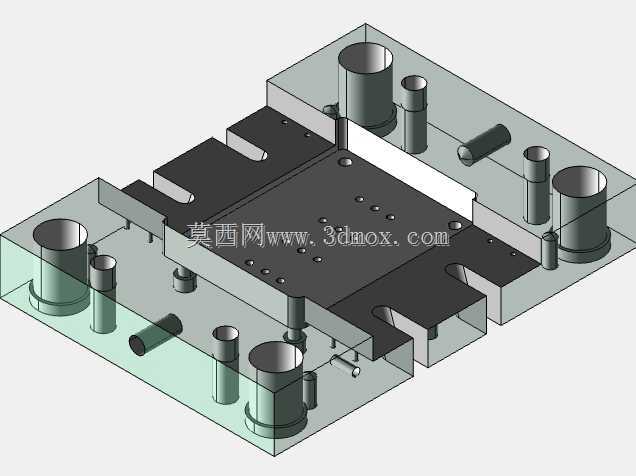

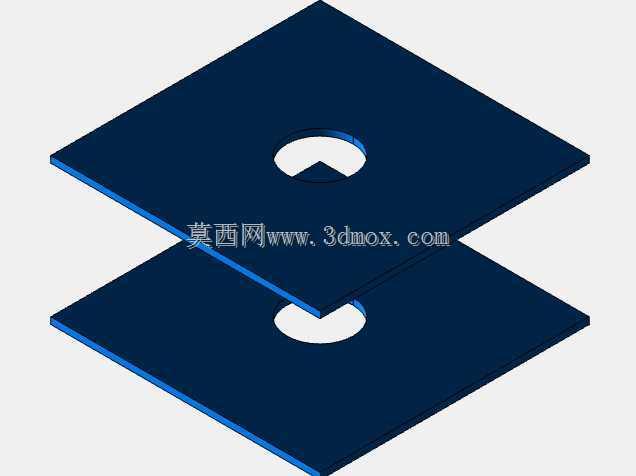

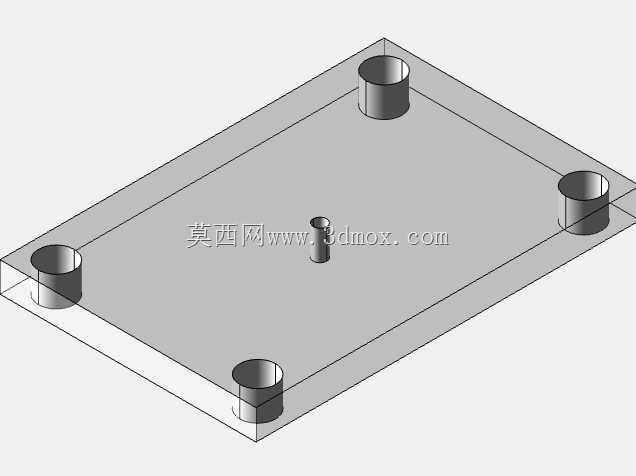

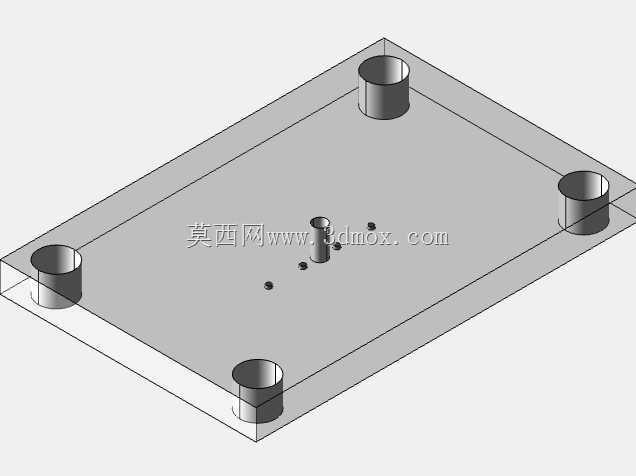

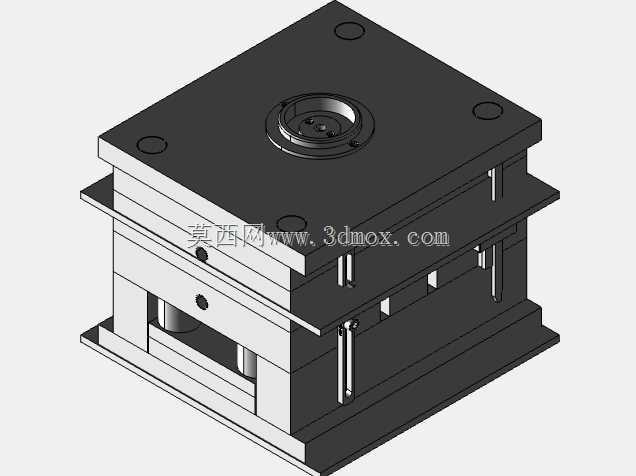

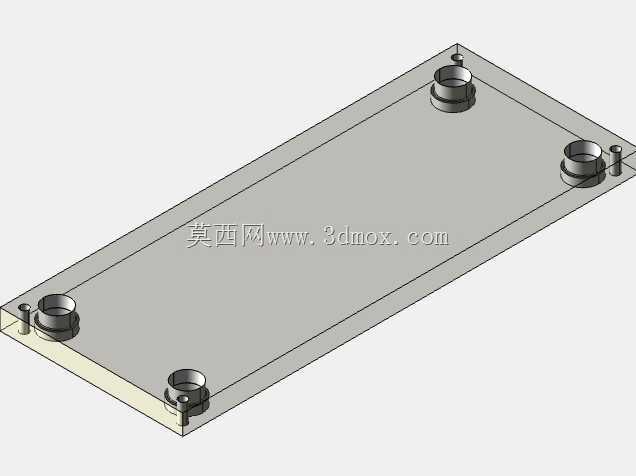

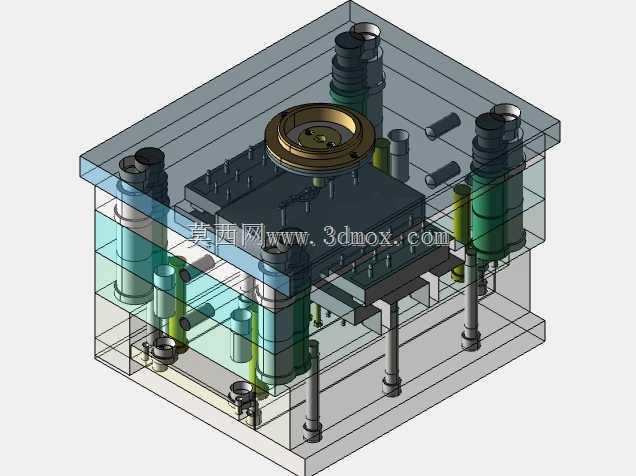

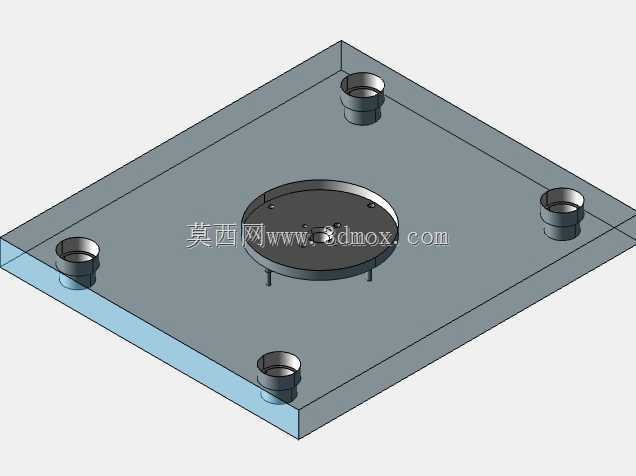

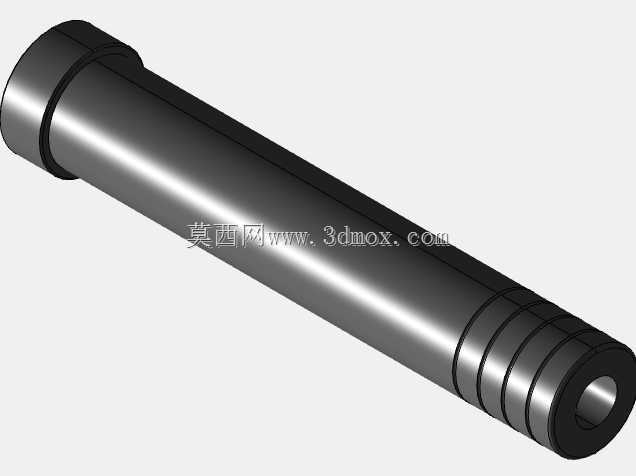

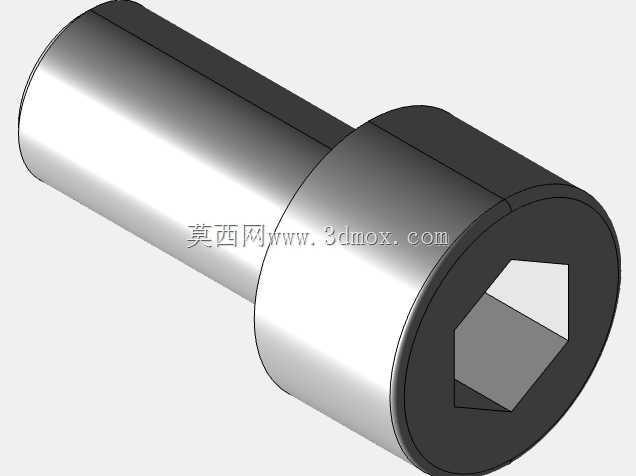

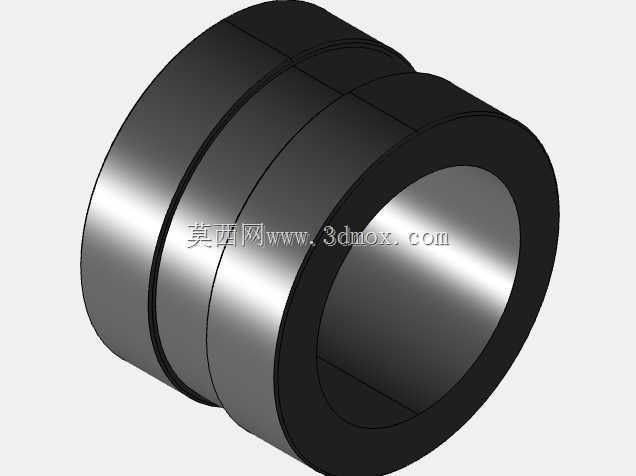

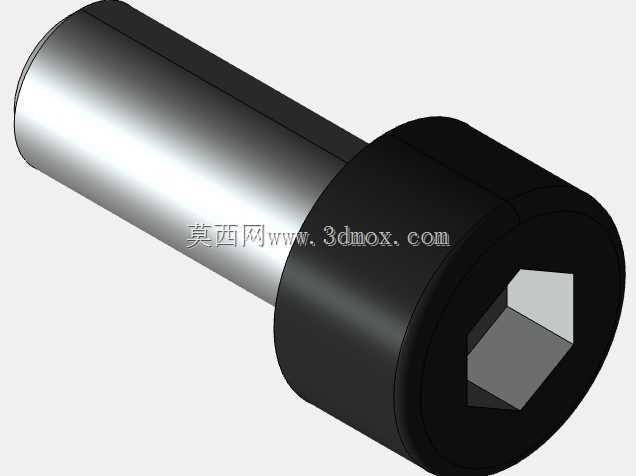

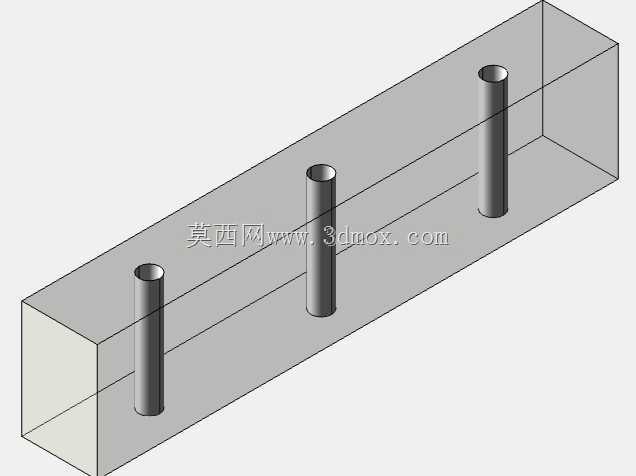

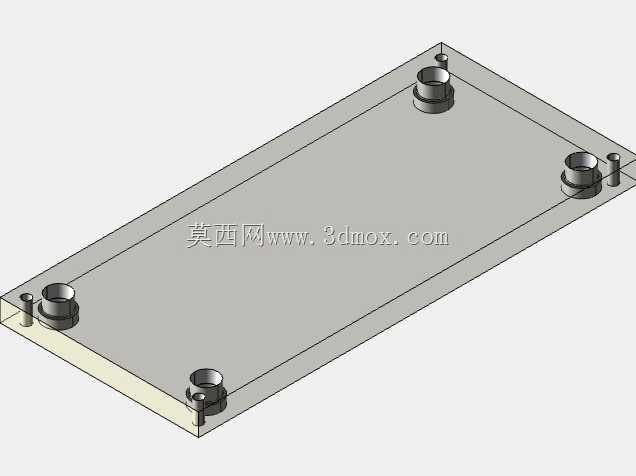

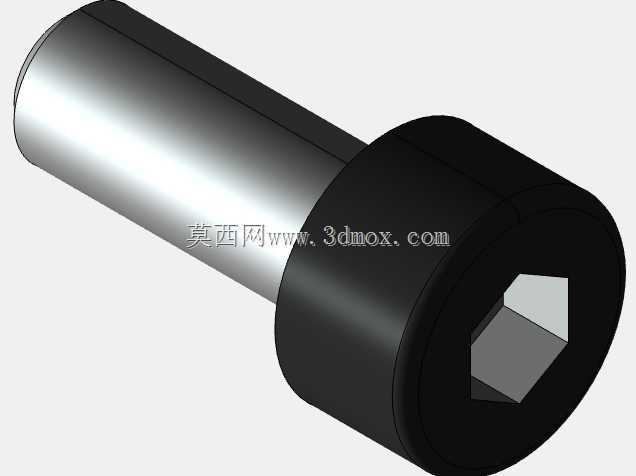

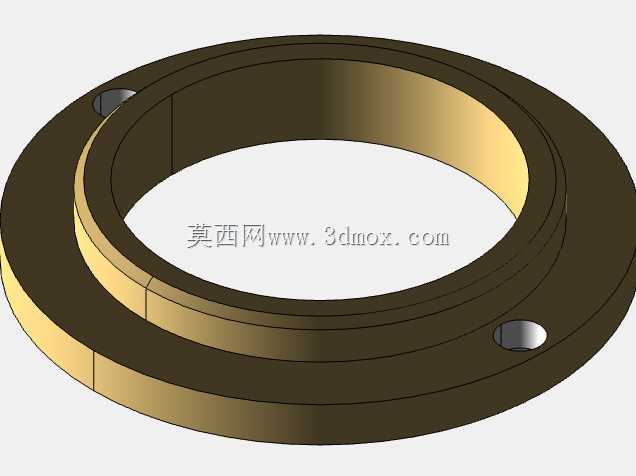

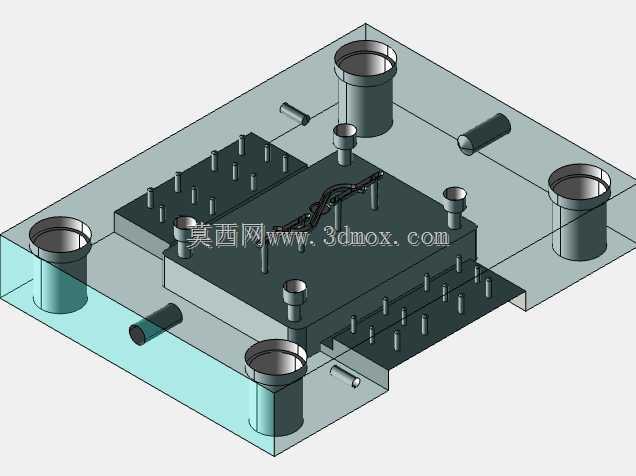

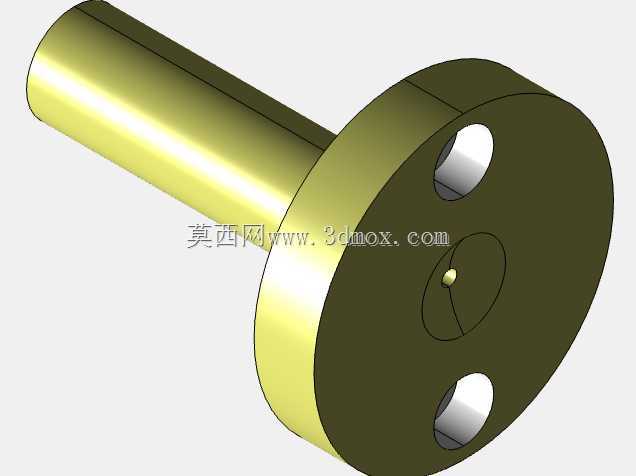

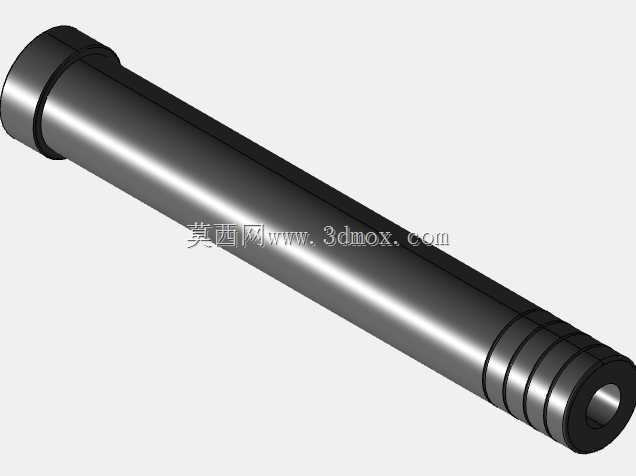

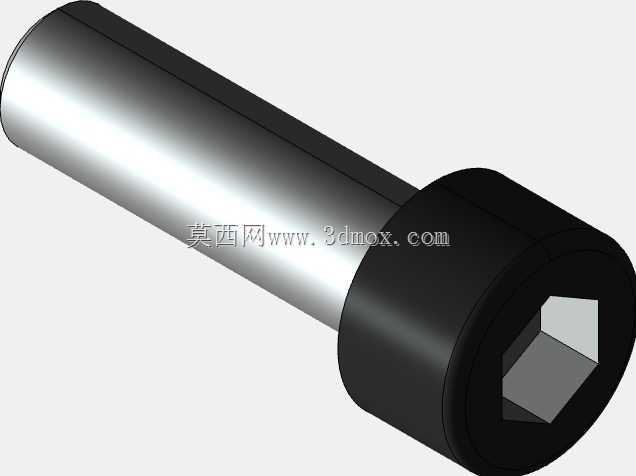

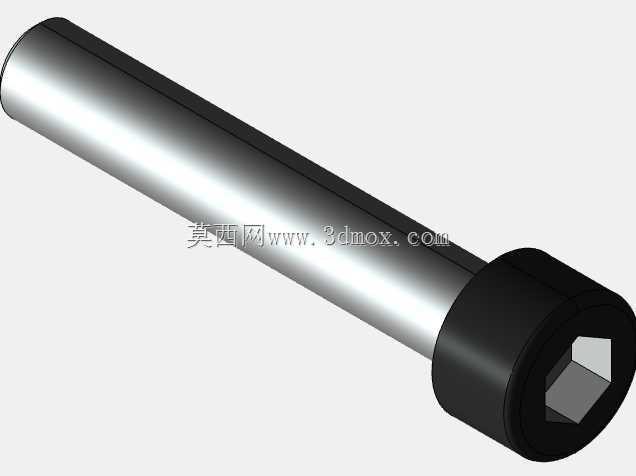

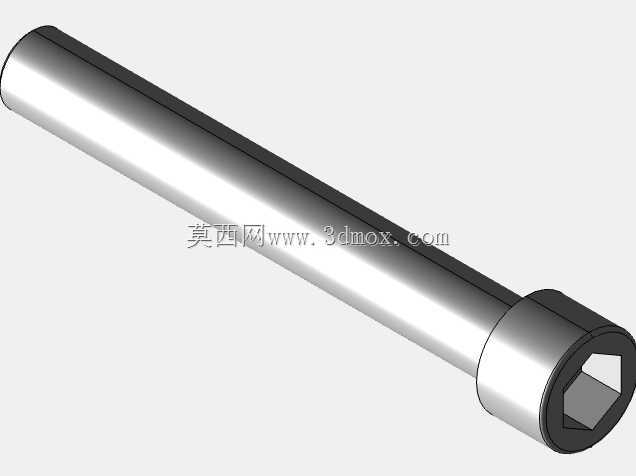

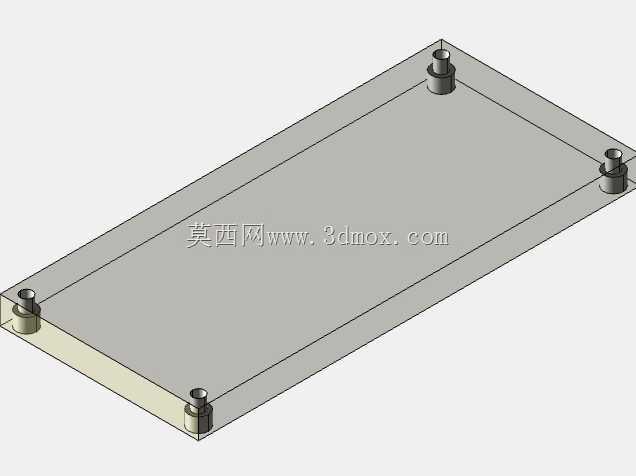

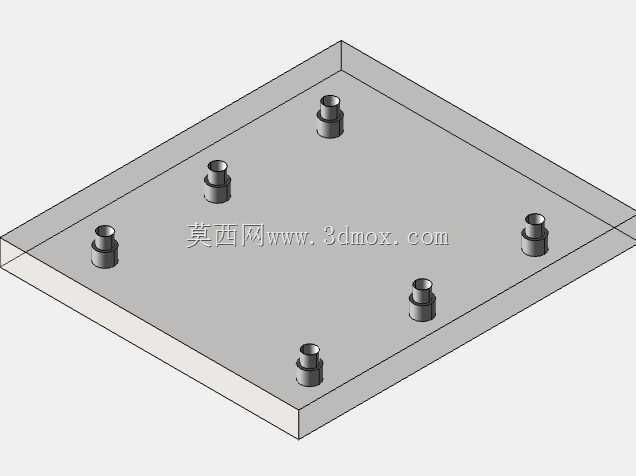

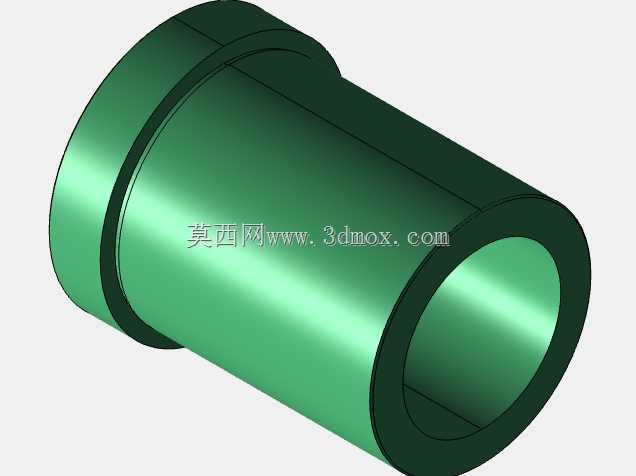

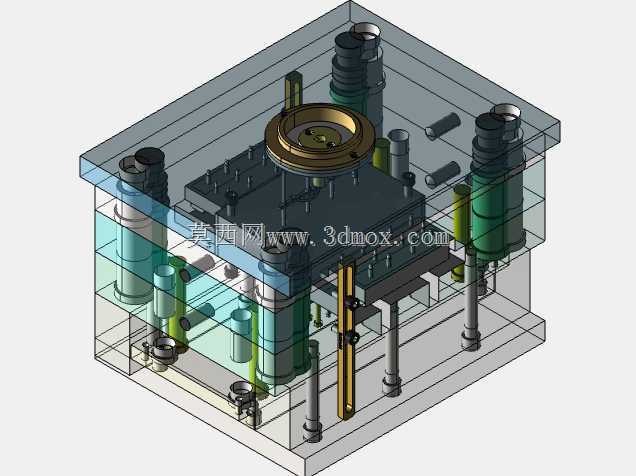

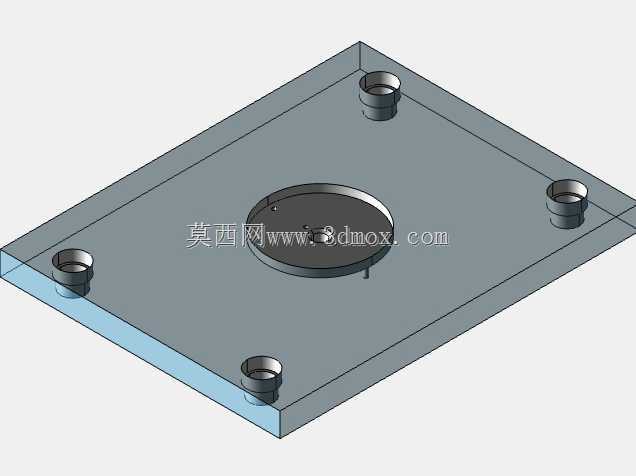

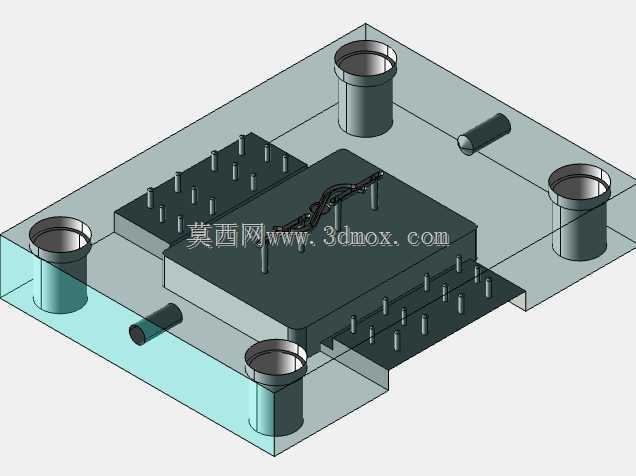

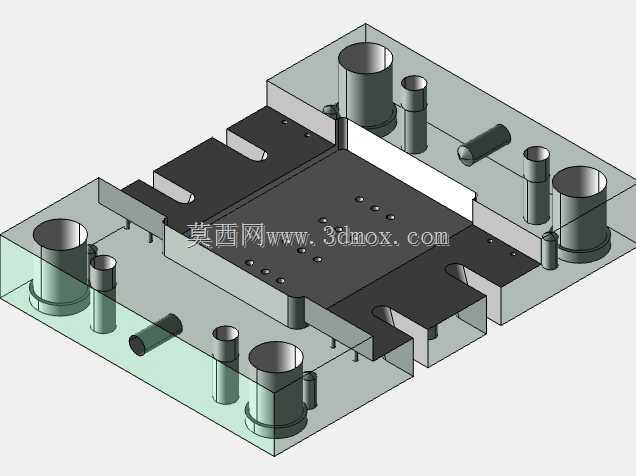

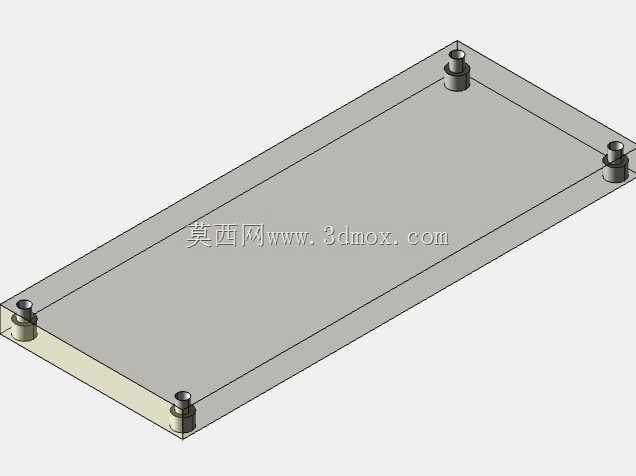

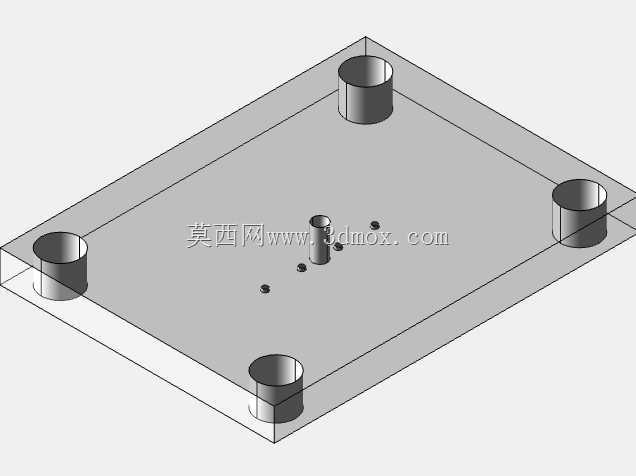

　　从结构分层来看，整副模具自上而下分为定模固定板、流道凝料剥离板、动模侧承板及顶出安装底板几个功能层级。三板结构的核心价值在于点浇口进料方式下，开模过程中能先在定模侧完成流道凝料与塑件的自动拉断分离，凝料从第一分型面脱落，塑件随动模后退后再由第二分型面打开完成型腔暴露，无需人工剪除浇口料把，适配自动化无人注塑产线的连续取件需求。顶部定模区域居中布置浇口套与定位环，定位环外圈与注塑机定模固定板中心孔配合定位，保证注射机喷嘴与主流道同轴度，避免溢料与注射偏心。定模固定板四角开设导套安装孔，与动模侧导柱配合，承担合模过程中的导向定位，承受型腔侧塑料填充的侧向偏载。

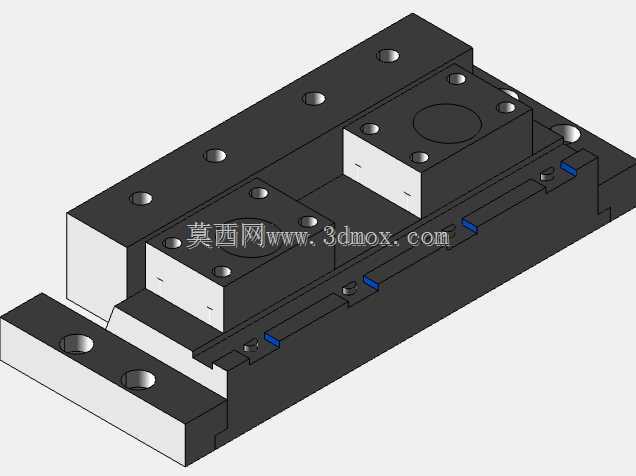

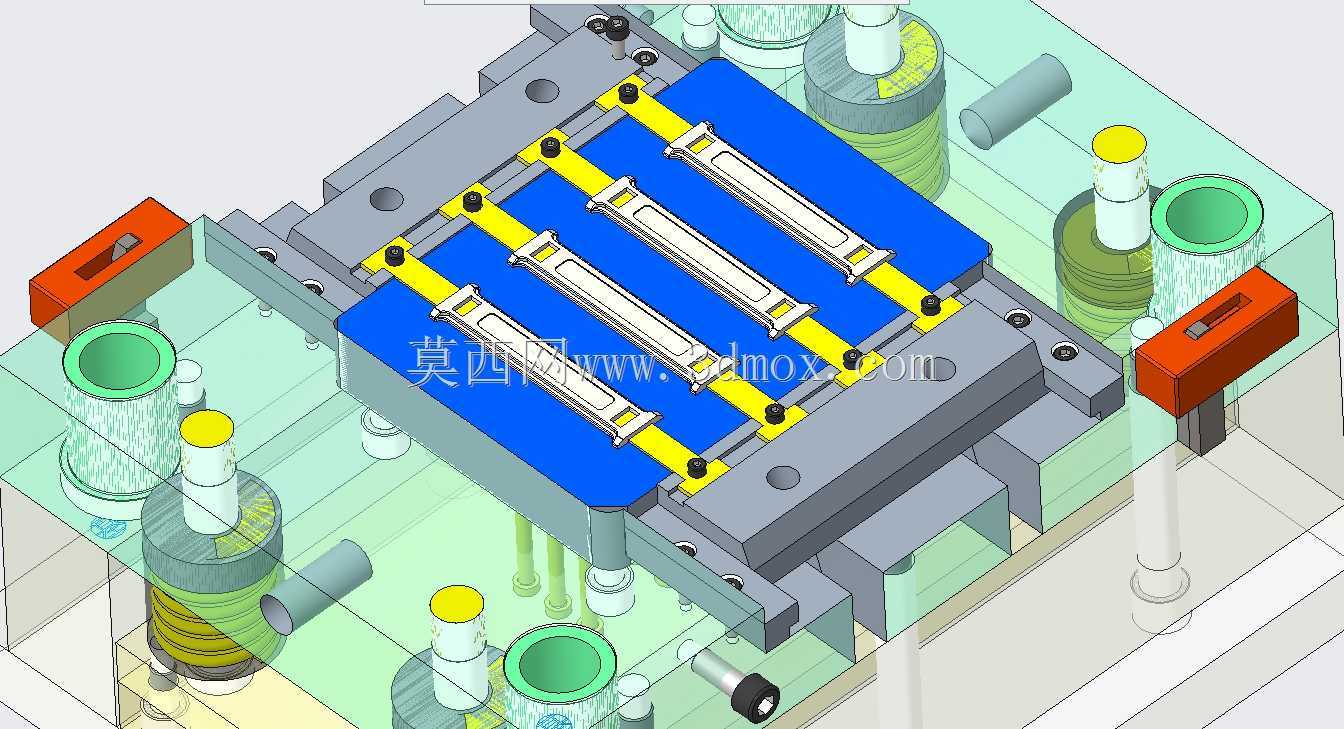

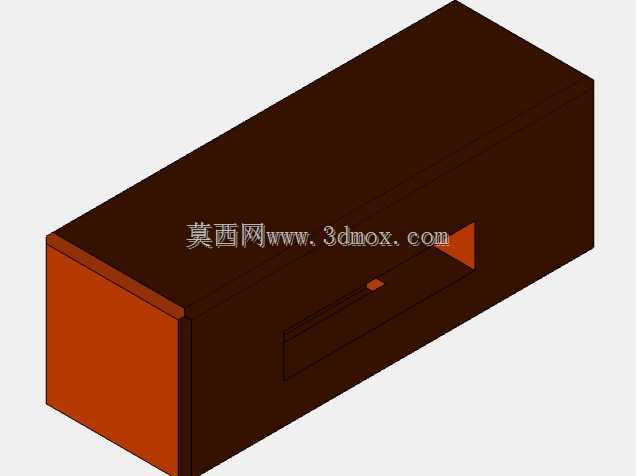

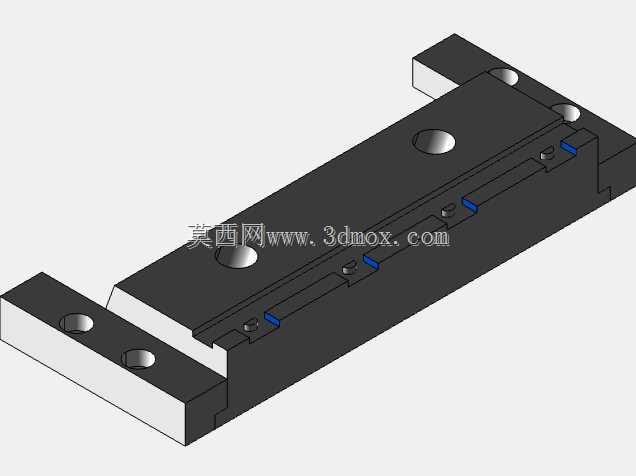

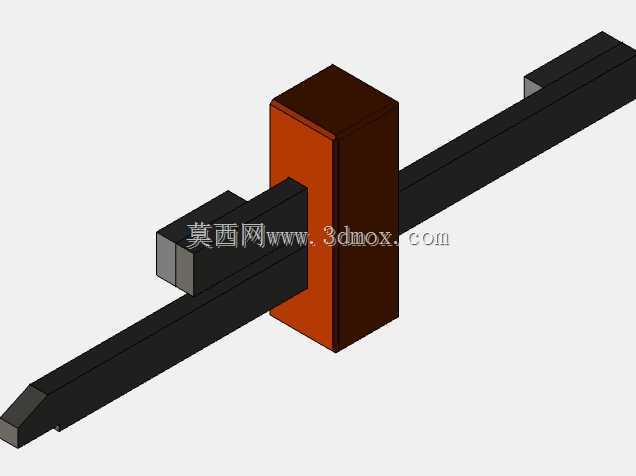

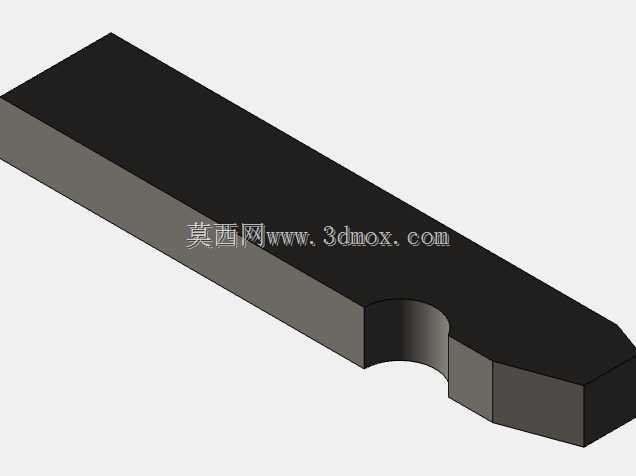

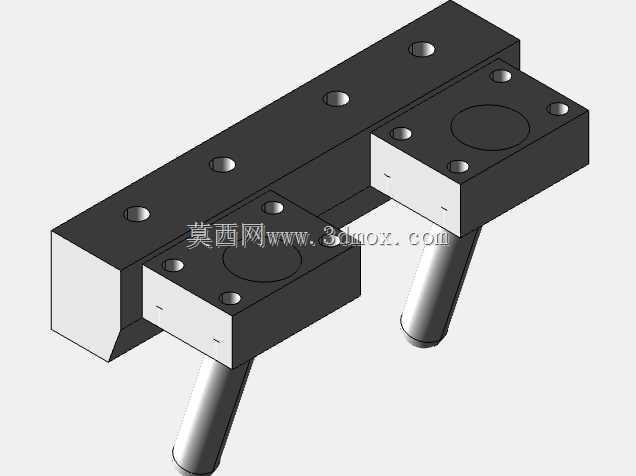

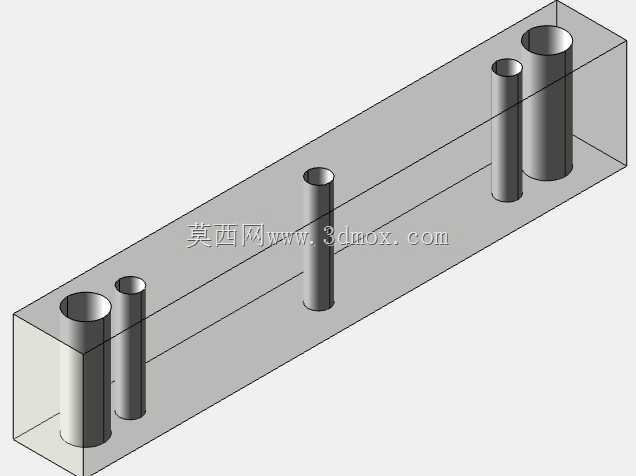

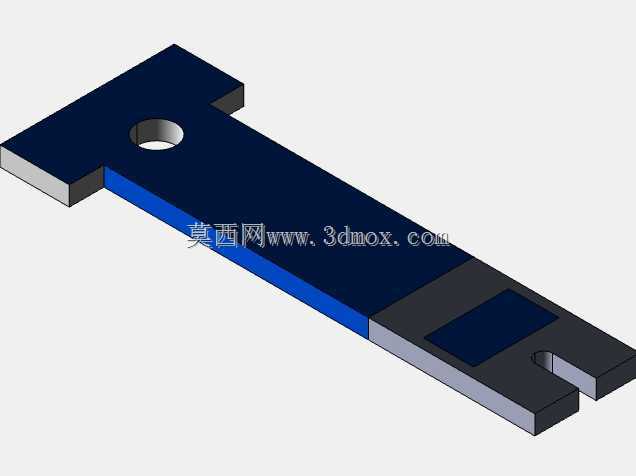

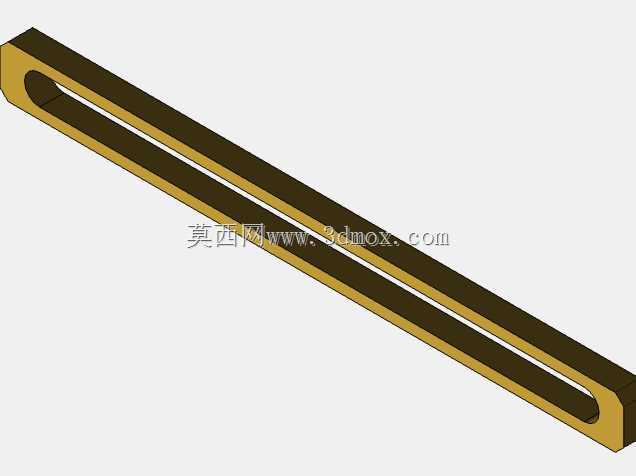

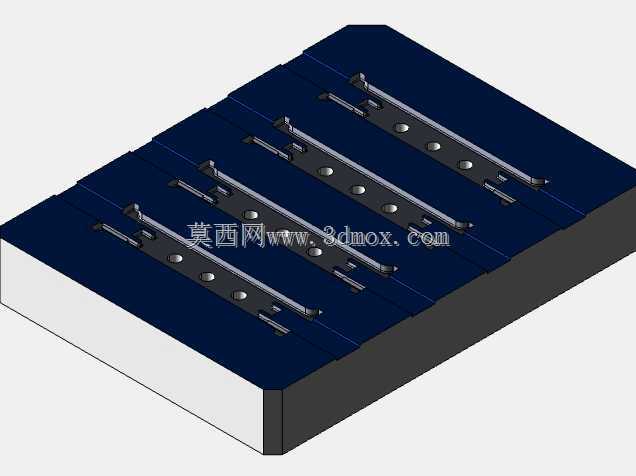

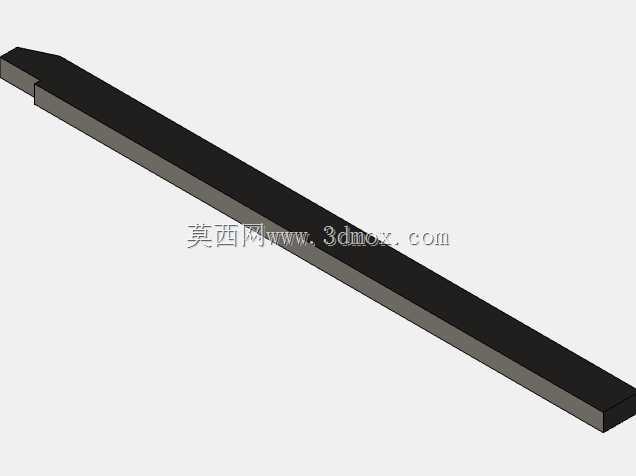

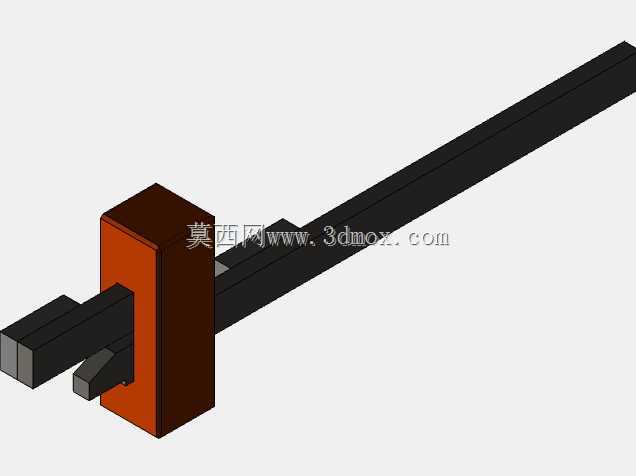

　　侧向特征成型依靠四周布置的滑块组件完成，龙门盖板塑件外缘往往带有侧向凸缘、安装孔位或者外倒扣，无法沿开模轴向直接脱模。滑块通过斜导柱驱动，合模时斜导柱插入滑块斜孔将滑块推至成型位，锁紧块贴合滑块背面承受注射时型腔内塑料的高压推力，避免滑块退让产生飞边；开模时动模后撤，斜导柱带动滑块沿导轨横向滑移，先退出塑件侧向倒扣区域，为后续顶出腾出空间。滑块导轨采用镶拼式结构，通过压板固定在模架侧面，导轨面开设润滑槽，量产过程中定期涂抹高温润滑脂，降低反复滑移的磨损量。

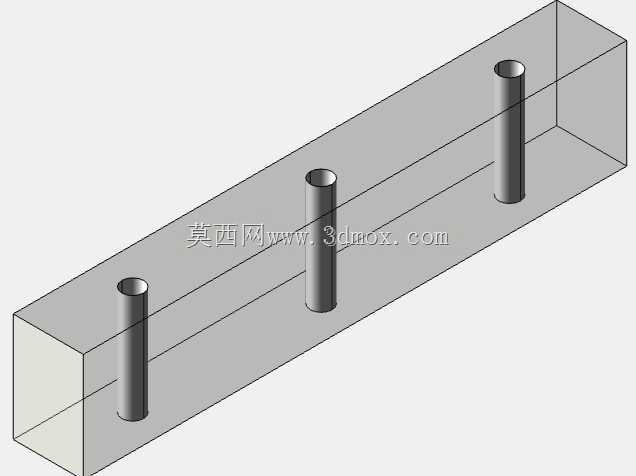

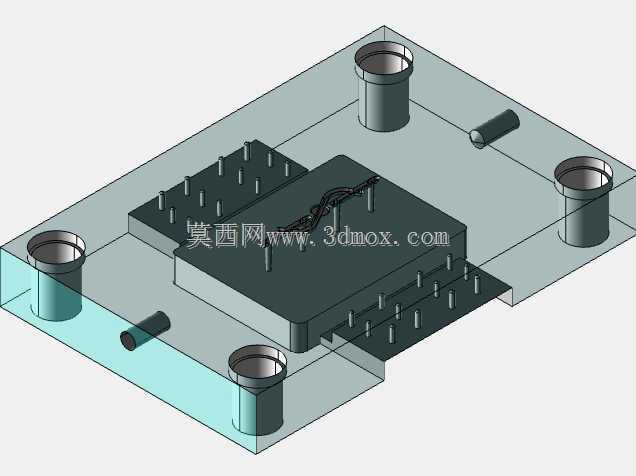

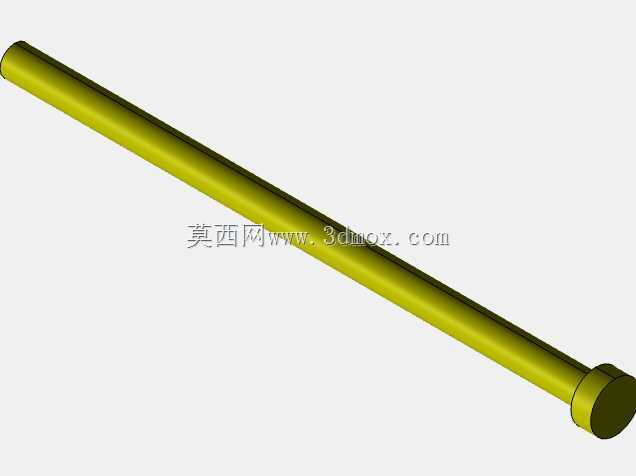

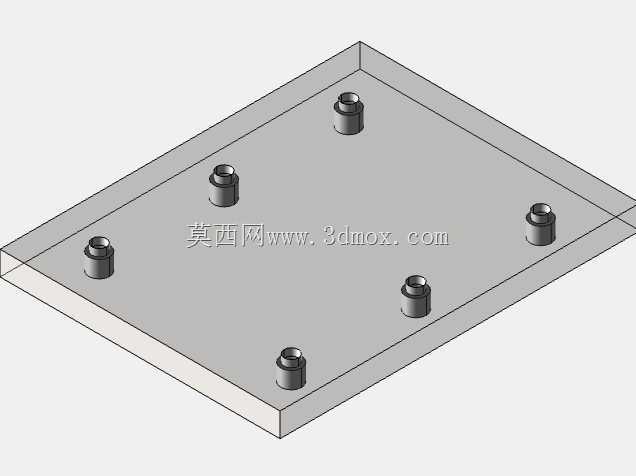

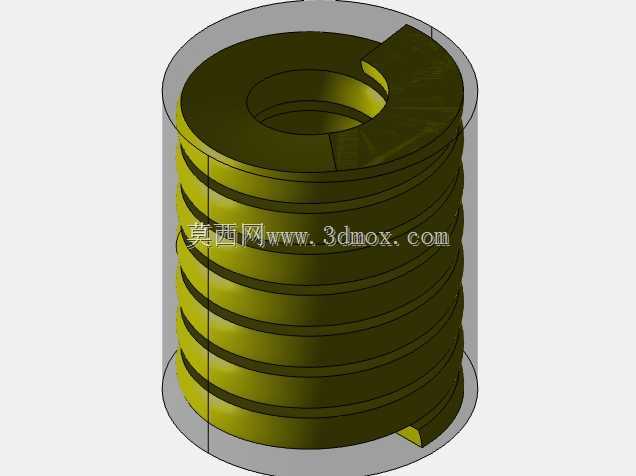

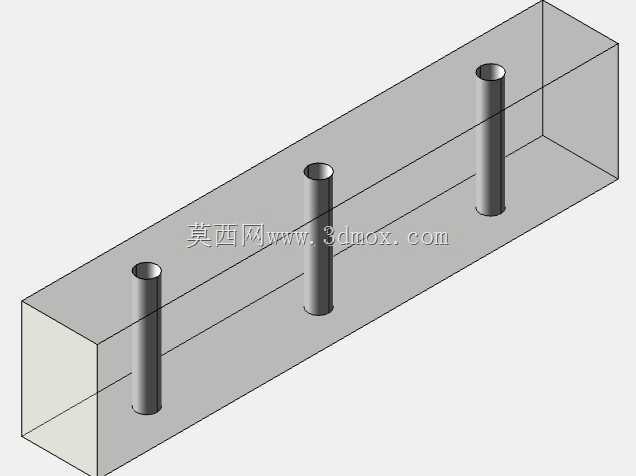

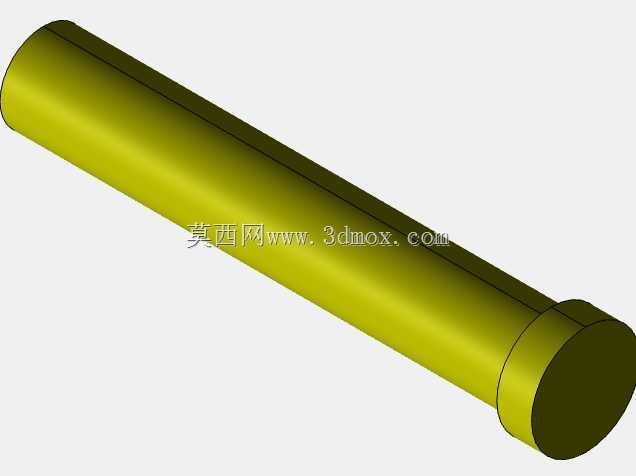

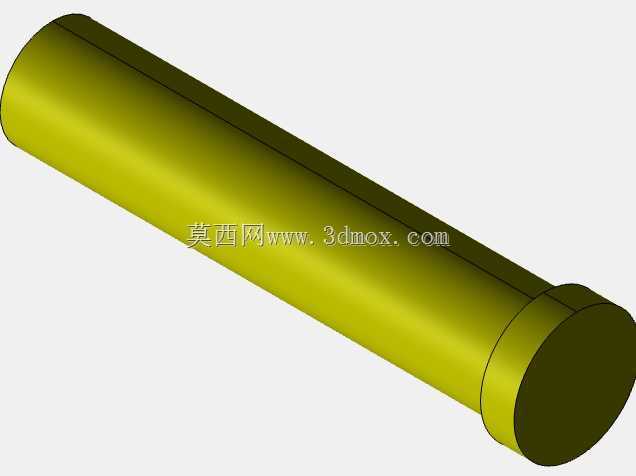

　　升降机构在这套模具里承担两层作用，一方面带动型腔镶件在开模过程中产生相对浮动，让深腔结构的塑件先脱离定模型腔，避免塑件粘定模；另一方面配合顶针板组完成平稳顶出，顶出力分布在盖板塑件的法兰边与加强筋对应位置，顶针排布避开塑件外观面，防止顶白、顶穿缺陷。动模侧内部布置多根复位杆，合模时顶出板被定模侧推动回退至初始位，保证下一模顶针不会与型腔发生干涉。冷却回路围绕型腔与型芯分层布置，定模侧水路贴近盖板外表面，控制塑件外表面收缩痕，动模侧水路沿深腔型芯中心走隔水板，将冷却介质导入型芯顶端，缩短成型周期，减少塑件因内外冷却不均产生的翘曲变形。

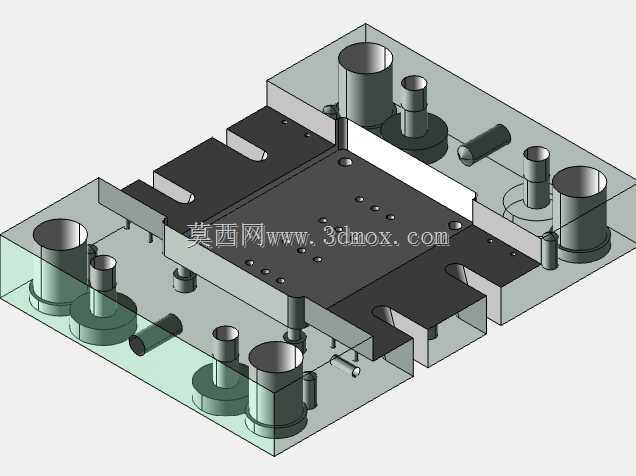

　　安装边界方面，模架整体外形为方正叠加结构，顶部定模固定板厚度匹配注塑机定模安装槽，四角U型槽用于压板锁紧固定；底部动模底板对应注塑机动模侧安装孔位，顶出孔位置与机床顶杆中心距对齐，无需额外加装顶出延长杆。模具闭合总高度需落在注塑机最小模厚与最大模厚之间，开模后各分型面的打开行程之和要保证塑件能从型腔间顺利取出，同时滑块横向抽芯行程要超出侧向倒扣深度至少2至3毫米安全余量，避免抽芯不到位拉伤塑件。整套结构在建模时所有镶件、滑块、顶针、水路均做独立装配约束，动定模开合动作、滑块滑移行程、顶出板升降距离都能在三维环境中做干涉检查，提前排查合模碰撞、顶出行程不足、斜导柱与滑块干涉等常见设计疏漏，为后续出工程图、数控加工镶件、模具装配试模提供完整的结构依据。
