自行车牙盘曲柄一体化结构三维设计

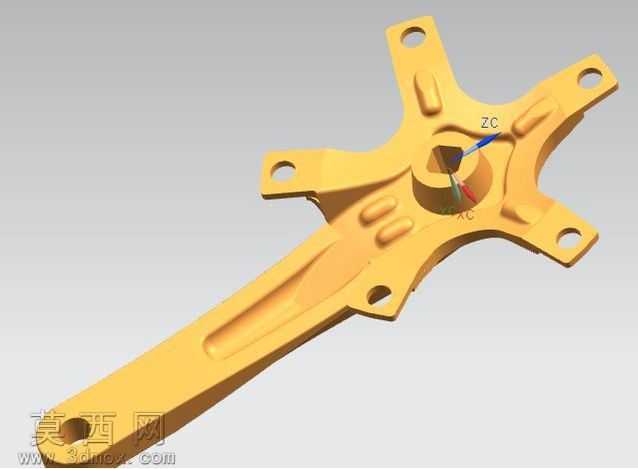

本作品为自行车传动系统核心的牙盘曲柄一体化构件，采用NX7.5平台完成全参数化三维建模，建模过程遵循机械加工工艺逻辑，先绘制中心花键安装孔的截面草图，通过拉伸命令生成中心安装基座，再依次延伸出五爪牙盘安装臂与长条形曲柄主体，所有安装孔位均严格匹配通用自行车中轴与牙盘盘片的装配尺寸，保证模型可直接用于后续的装配验证与工程图导出。建模阶段对构件表面的加强筋结构做了精准还原，五爪臂与曲柄主体上的凸起加强筋采用扫掠命令生成，筋条的弧度、厚度与过渡圆角完全参照实物的力学优化设计，既保证构件在踩踏受力时的结构强度，也还原了成品的外观细节。材质渲染阶段选用哑光金属漆材质模拟铝合金锻造曲柄的表面质感，调整材质的漫反射、粗糙度参数还原锻铝表面的细微颗粒感，中心花键孔区域做了轻微的金属光泽强化处理，模拟机加工面的质感差异，渲染时采用柔和的侧上方打光，清晰展现构件表面的筋条轮廓、孔位倒角与曲面过渡细节，避免阴影过暗遮挡结构特征。结构设计上，中心花键孔采用标准方孔花键规格，可适配多数民用自行车的中轴结构，五爪安装臂上的四个盘片固定孔位呈对称分布，孔位周边做了加厚凸台处理，分散盘片安装时的压紧应力，曲柄末端的脚踏安装孔做了同轴度约束，保证脚踏安装后转动顺畅无偏摆，曲柄主体的长条形截面采用变厚度设计，靠近中心轴的位置厚度更大，向脚踏端逐步收薄，在保证结构强度的前提下优化构件重量，所有棱边均做了R1-R3不等的圆角过渡，既符合锻造加工的工艺要求，也避免应力集中导致的构件断裂风险。建模过程中对所有特征做了参数化关联，修改中心孔尺寸、曲柄长度、爪臂角度等关键参数时可快速生成不同规格的同系列曲柄模型，适配不同尺寸的自行车设计需求，模型的坐标系原点设置在中心花键孔的轴线上，方便后续导入装配环境与中轴、牙盘、脚踏等零件完成虚拟装配，验证各部件之间的干涉情况，为后续的工程分析、加工生产提供精准的三维数字模型支撑。
