微型精密伺服执行机构结构设计

　　这款微型伺服执行单元的建模还原，核心瞄准小负载高精度角度控制场景的选型适配需求，在航模舵面控制、小型机器人关节驱动、精密云台姿态调整、桌面自动化设备点位动作这类安装空间极度受限的应用里，这类微型舵机的安装边界、外形干涉问题一直是结构设计阶段容易踩坑的点，很多选型阶段只看标称扭矩、响应速度参数，忽略实际安装位的凸台、出线位置、固定耳孔位公差，最后打样装配时才发现干涉，返工调整安装座的情况非常普遍。

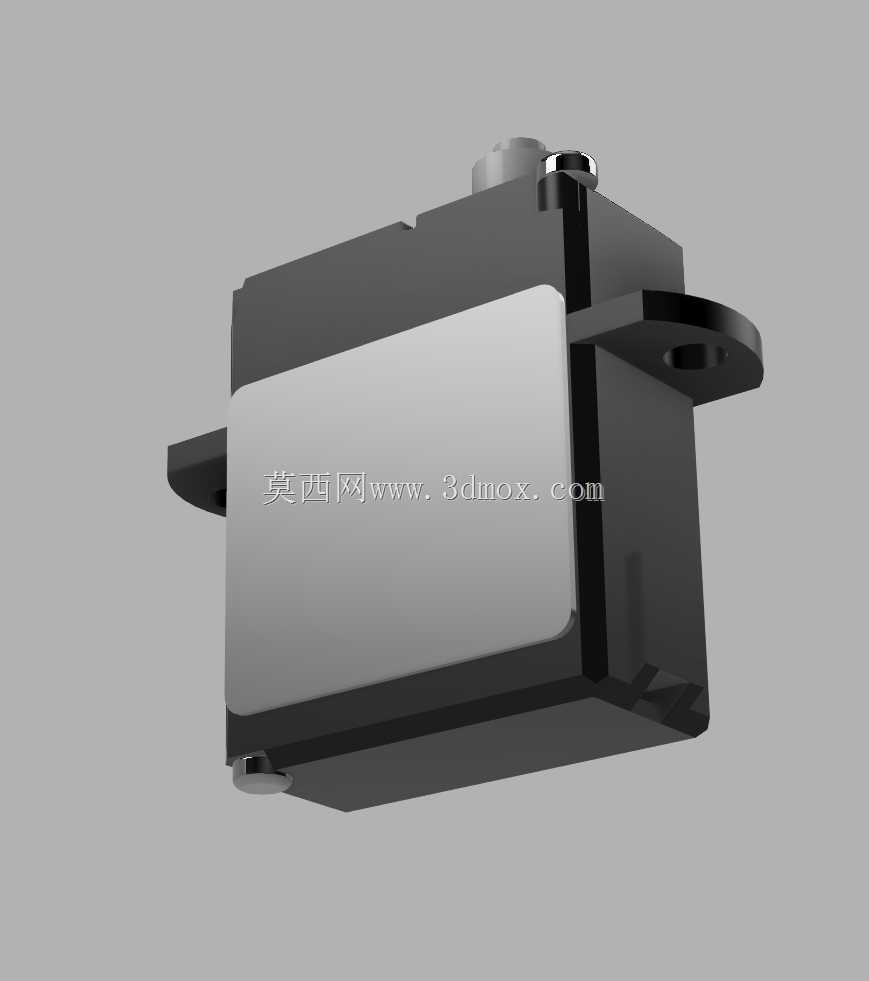

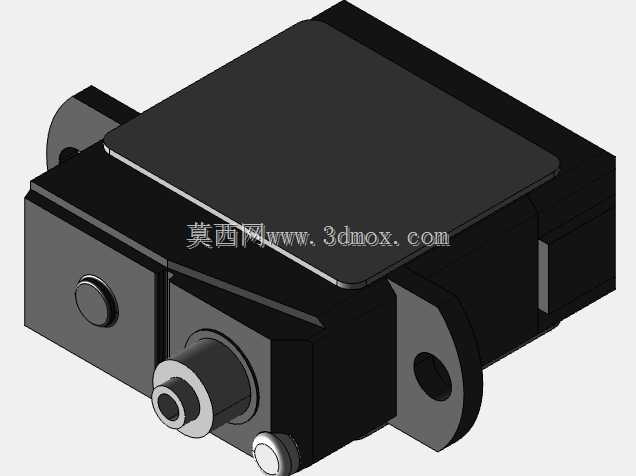

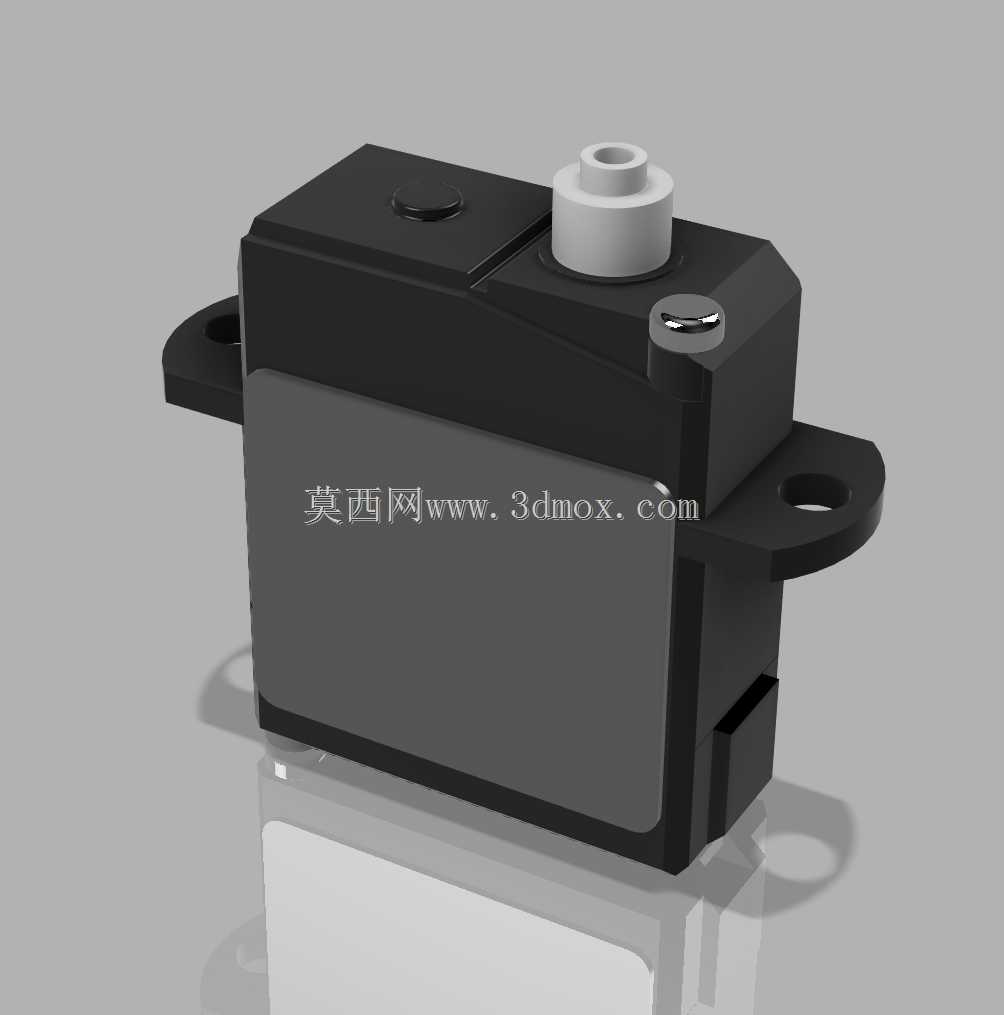

　　从结构设计逻辑来看，这款舵机采用上下壳扣合加侧边卡扣的装配方式，没有采用外露螺丝固定的方案，一方面是压缩整体外形尺寸，把壳体壁厚控制在满足结构强度的最小阈值，另一方面也减少了外露螺丝带来的突出轮廓，在紧凑安装位里能进一步降低干涉风险。顶部的输出轴采用阶梯轴设计，最上端的圆柱凸台是输出盘的定位基准，旁边的小沉孔是舵机中位校准的标识位，实际装配舵盘时可以快速对准中位，不用反复通电调整角度，能节省不少装配调试的时间。两侧伸出的固定耳做了一体化延伸设计，耳片上的安装孔是沉头孔结构，适配M2规格的沉头螺丝，安装后螺丝头不会突出耳片表面，不会和周边相邻的结构件产生刮擦，耳片和主体壳体的衔接位置做了小圆弧过渡，避免注塑成型时出现应力集中导致耳片断裂的问题，毕竟这类微型舵机很多用在有振动的航模、移动机器人场景，固定位的抗振强度直接决定整机的可靠性。

　　建模过程中对壳体表面的分模线、卡扣配合的间隙都做了还原，虽然省略了部分非关键位置的小圆角和倒角，但核心的安装尺寸、输出轴高度、固定耳孔距、主体外形轮廓都和实物样品的测量值保持一致，完全能满足结构设计阶段的干涉检查、安装座适配设计需求。实际做结构布局时，要注意舵机主体下方的出线位置预留足够的走线空间，不要把安装座的支撑筋贴到舵机底部的出线区域，避免压损导线；另外输出轴的转动范围要提前做运动仿真，确认舵盘转动到极限角度时，不会碰到周边的结构件，尤其是很多紧凑设计里，舵机旁边就是电路板或者其他传动零件，极限角度的干涉检查很容易被忽略，等到样机调试时才发现舵机打满角度会碰零件，再改结构就会拖慢项目进度。

　　从功能特性来说，这类微型伺服系统内部集成了直流驱动电机、减速齿轮组、位置反馈电位器，控制端只需要给对应的PWM信号就能实现指定角度的定位，不需要额外做位置闭环的电路设计，对于快速搭建小型运动机构来说非常方便。建模时还原的壳体内部空腔尺寸，也能给需要做改装、内置额外传感器的设计者提供参考，比如需要加装磁编码器做更高精度的位置反馈时，可以直接参照模型的内部空间尺寸评估改装可行性，不用反复拆解实物测量。另外壳体侧面的定位小凸台，是和安装座上的定位槽配合的结构，安装时可以快速定位舵机的安装方向，避免装歪导致输出轴角度偏差，这个细节在批量装配时能提升不少装配效率，也能减少人工安装带来的位置误差。

　　在做安装座设计的时候，除了匹配固定耳的孔位尺寸，还要注意舵机主体和安装座的配合间隙，预留0.1-0.2mm的装配公差，避免因为注塑件的尺寸公差导致舵机装不进去，或者装进去之后晃动量太大影响定位精度。输出轴和舵盘的配合尺寸要严格按照模型里的轴径来设计，过盈量太大容易装裂舵盘，间隙太大又会出现回程间隙，影响角度控制的精度。对于用在移动设备上的场景，还要考虑舵机的重量分布，模型还原的实体密度和实际塑料壳体加内部金属齿轮的重量基本匹配，可以直接用于整机的重心仿真计算，不用再额外调整模型的质量参数。
