SpeedyBee BL32 50A V3四合一穿越机电调结构

　　这款四合一电调是专为FPV穿越机这类小型多旋翼无人机设计的动力控制核心部件，日常作业中主要承担飞控信号转换、动力输出调控的核心职能，在竞速穿越、花飞航拍、工业巡检类小型无人机的动力链路里是不可或缺的执行端部件。从实际装机场景来看，这类四合一电调普遍采用叠层安装架构，四个独立的电调驱动通道集成在单块PCB基板上，直接对应驱动四轴无人机的四个无刷电机，相比分体式电调能够大幅缩减布线长度，降低动力线路的信号干扰与线损，同时压缩整机的堆叠安装空间，适配穿越机紧凑的机架内部布局。

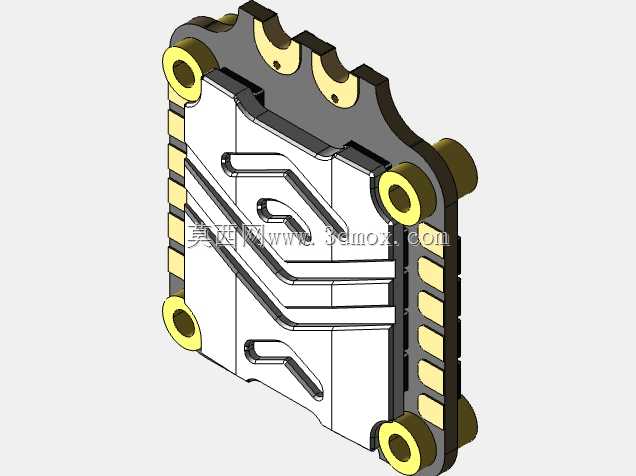

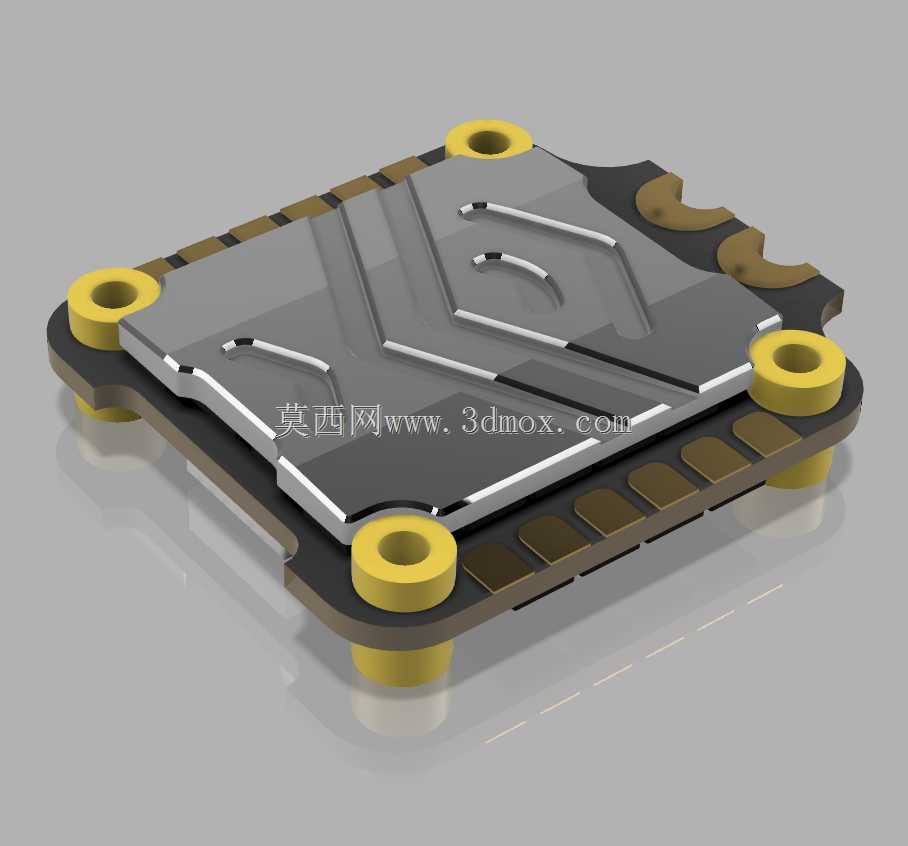

　　从结构设计思路来看，这款电调的外形采用了方形切角的轮廓设计，四个角位设置了带黄色减震胶圈的安装孔位，安装孔的孔距完全匹配主流5寸穿越机飞塔的标准安装间距，安装时可以直接通过铜柱与飞控、图传等其他塔层部件叠层固定，胶圈的存在能够过滤飞行过程中电机传递过来的高频振动，避免振动传导到飞控的陀螺仪传感器，影响飞行姿态的解算精度。电调上表面覆盖了一体化的金属散热屏蔽盖，盖板表面做了折线形的导流凹槽设计，一方面能够在飞行时借助迎面气流提升散热效率，带走MOS管工作时产生的热量，避免大油门工况下电调过热触发保护；另一方面金属盖板可以起到电磁屏蔽的作用，减少电调大电流通断时产生的电磁干扰对图传、接收机等敏感射频部件的影响。

　　从功能特性层面来看，这款50A规格的四合一电调支持BL32位固件协议，能够实现更高的电机驱动刷新率，响应速度更快，在竞速飞行的快速打杆操作中，电机转速能够更跟手地跟随飞控输出的油门信号变化，动力输出的线性度更好，不会出现低速卡顿或者油门响应迟滞的问题。电调的边缘设置了焊盘接口，分别对应电源输入、四个电机的三相输出、以及飞控信号连接端口，焊盘做了加大沉金处理，能够承受大电流焊接的热量，不容易出现焊盘脱落的问题，同时大尺寸焊盘也方便焊接大线径的动力线材，降低大电流工况下的接触电阻。PCB板的边缘做了半圆弧的缺口避让设计，能够避开机架安装位的立柱或者走线槽，不会出现安装干涉的问题，适配市面上绝大多数主流的5寸穿越机机架结构。

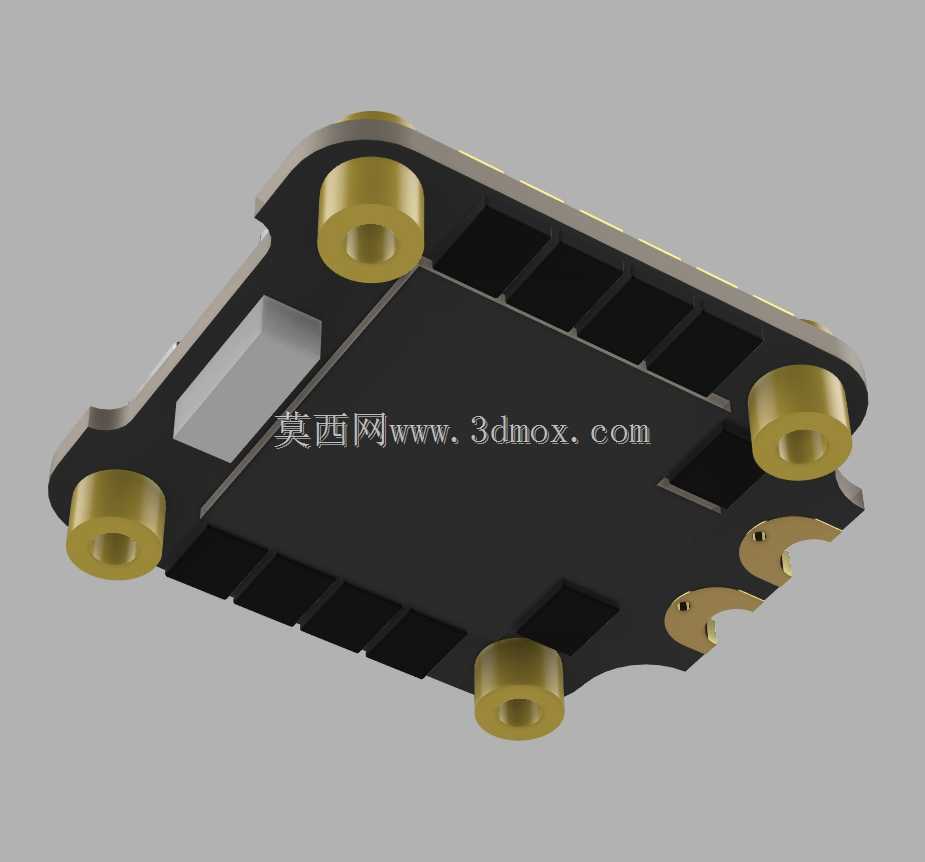

　　从安装边界尺寸来看，这款电调的长宽尺寸控制在标准飞塔的适配范围内，整体厚度较薄，叠层安装后不会占用过多的机架高度空间，给图传天线、电容等其他部件留出足够的安装余量。底部的PCB板做了加厚铜箔处理，能够承载单路50A的持续电流输出，短时间峰值电流可以支撑到更高的水平，满足穿越机大油门冲刺、急停急转时的瞬时大电流需求。在实际装机调试过程中，这类集成式四合一电调不需要单独给每个电调接线，只需要连接一组电源输入和一组飞控信号排线就能完成四个通道的连接，大幅减少了装机的布线工作量，同时降低了接线错误导致的部件烧毁风险。散热盖板与下方的功率管之间填充有导热垫，能够将功率器件工作时产生的热量快速传导到金属盖板上，配合飞行时的气流带走热量，保证长时间大油门飞行时电调的工作温度处于合理区间，不会因为过热导致输出功率下降或者触发过温保护。电调的边角做了圆角处理，安装时不会刮伤机架或者其他线材，边缘的焊盘位置做了丝印标识，焊接时可以快速识别每个焊盘对应的功能，减少接线错误的概率。
