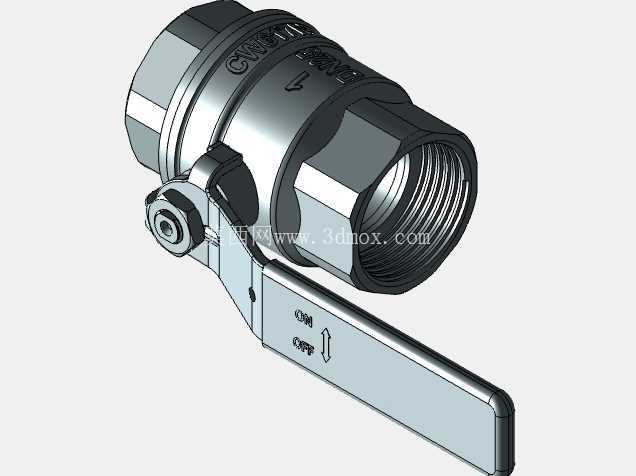

DN25内螺纹手动铜球阀结构设计

　　在民用给排水、暖通空调、小型工业流体输送管路系统中，DN25规格的手动球阀是应用频次极高的通断控制元件，这类阀门的核心作用是实现管路内流体的快速截断与导通，相比闸阀、截止阀，其流阻更小、开关行程更短，操作便捷性优势明显，尤其适合需要频繁启闭的支路管路场景。这款球阀采用两片式阀体结构，主体为黄铜锻压成型后经精密机加工制成，锻压工艺能保证阀体材质致密性，避免铸造工艺容易出现的砂眼、气孔缺陷，承压能力可满足常规1.6MPa级别的管路工况要求，适配冷热水、压缩空气、低压无腐蚀性油品等多种介质的输送场景。从结构设计逻辑来看，这款球阀采用浮动球结构，球体为通孔设计，通径与管路公称通径一致，全开状态下流道无缩径，流体通过时的压力损失极小，

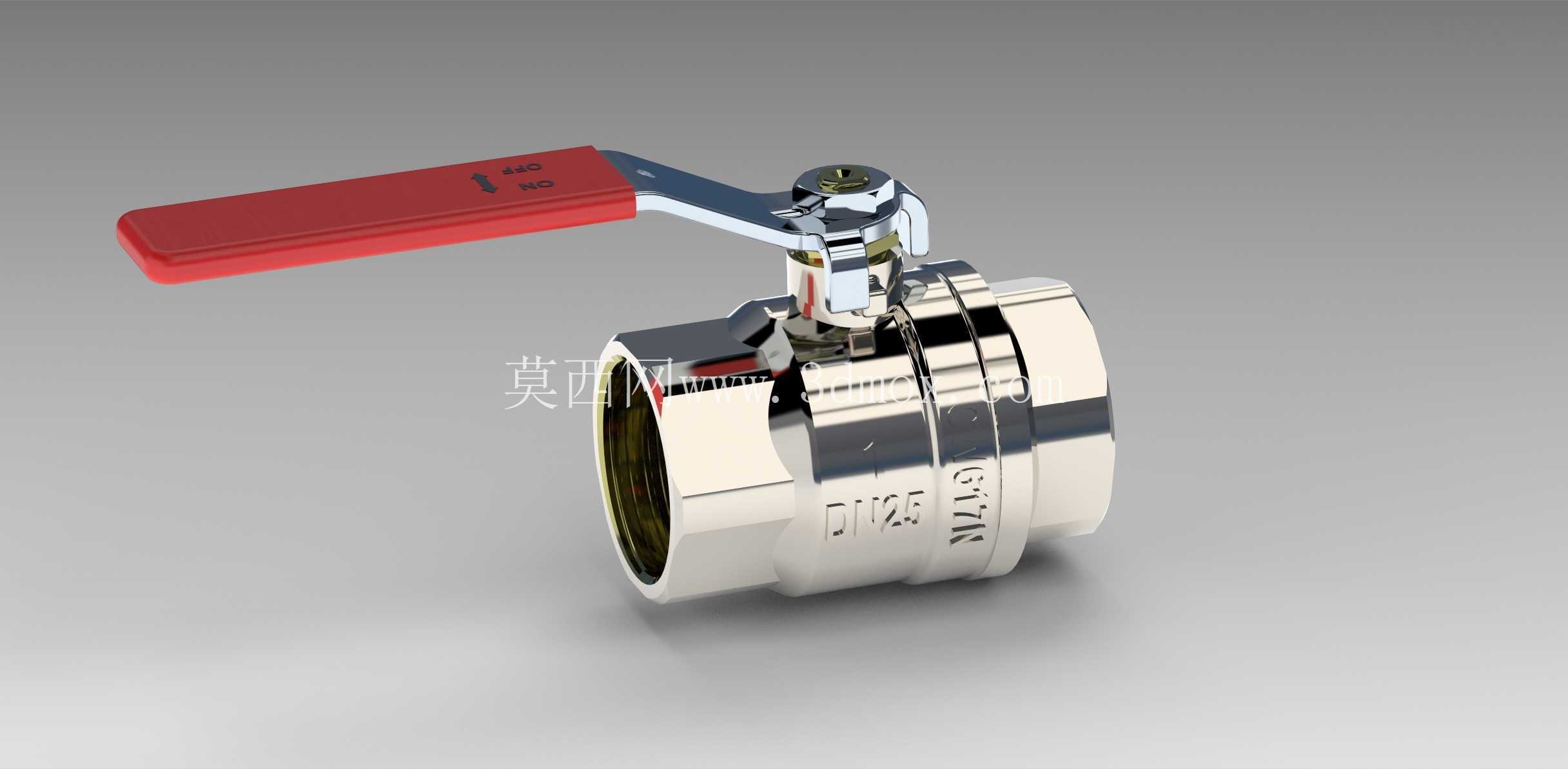

　　不会出现介质滞留、杂质堆积的问题，也便于管路后期的通球清扫作业。球体与阀体之间的密封采用改性聚四氟乙烯阀座，这种材质摩擦系数低，密封性能可靠，同时具备一定的耐温能力，可在-20℃到120℃的介质温度范围内长期稳定工作，手柄操作力矩小，无需借助额外工具即可完成开关动作。连接方式采用两端内螺纹设计，匹配1寸G级管螺纹，安装时无需焊接，仅需在螺纹处缠绕生料带或涂抹密封胶后与管路外螺纹端旋紧即可，安装边界尺寸紧凑，阀体总长度控制在合理范围内，不会占用过多管路安装空间，适合在狭小的设备夹层、管井内布置。手柄采用扁钢冲压包覆绝缘塑料的结构，红色外观符合管路阀门的通用标识规范，开关位置清晰，手柄与管路平行时为全开状态，垂直时为全关状态，

　　现场运维人员可直观判断阀门工作状态，避免误操作。阀杆采用防吹出结构设计，阀杆从阀体内部装入，即使在阀杆密封件老化、管路带压的情况下，阀杆也不会被介质压力顶出造成泄漏，提升了阀门使用的安全性能。阀杆与阀体之间设置有双重O型圈密封，相比传统的填料密封，密封可靠性更高，长期使用无需频繁补充填料，维护成本更低。在实际选型应用中，这款DN25球阀常作为支路控制阀门使用，比如入户给水支管、风机盘管供回水支管、小型空压机输气支路、设备冷却水进水支路等场景，其公称通径刚好匹配多数民用及小型工业支路的流量需求，单阀即可满足单台末端设备的通断控制需求。建模过程中需要重点关注的尺寸边界包括两端螺纹的同轴度、球体中心与阀杆安装孔的垂直度、

　　阀座密封面的粗糙度要求，这些尺寸公差直接影响阀门的装配顺畅度与密封性能，若同轴度偏差过大，会导致球体转动卡涩，操作力矩增大，甚至出现密封面贴合不严导致的内漏问题。另外阀体两片式连接的螺栓孔位置度也需要严格控制，装配时需对角均匀拧紧螺栓，避免阀体受力不均导致的密封面变形。这款球阀的结构设计经过了长期的市场验证，结构成熟度高，零部件通用性强，后期维护时可直接采购同规格的密封件、手柄等易损件进行更换，无需整体更换阀门，全生命周期使用成本较低。在三维建模时，除了还原各零部件的精确尺寸，还需要模拟装配干涉情况，验证手柄90度旋转过程中是否会与相邻管路、周边设备产生碰撞，提前预判安装现场可能出现的操作空间不足问题，为管路布局设计提供准确的模型参考。
