带开放式导轨的小型工件自动分拣装置

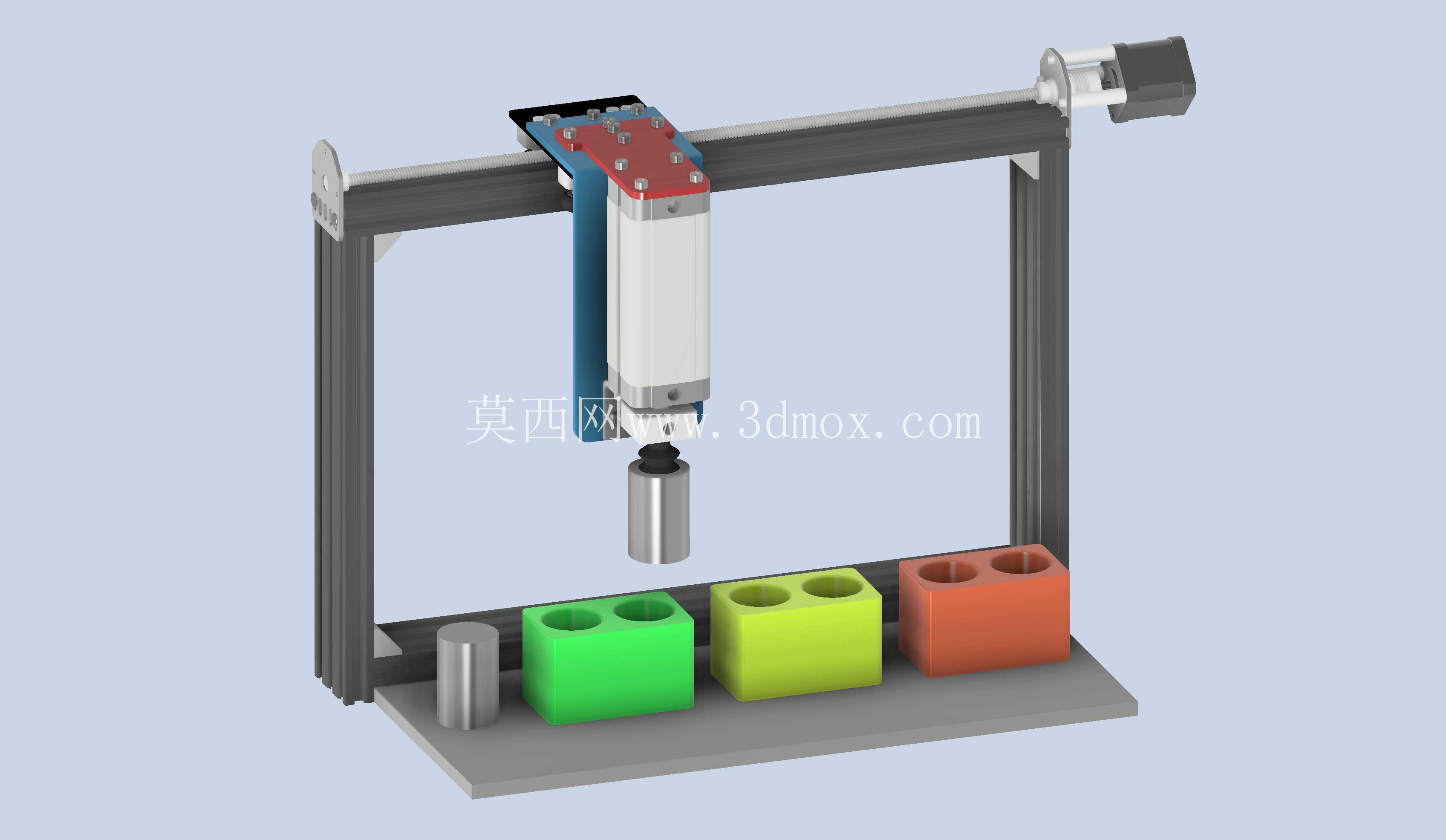

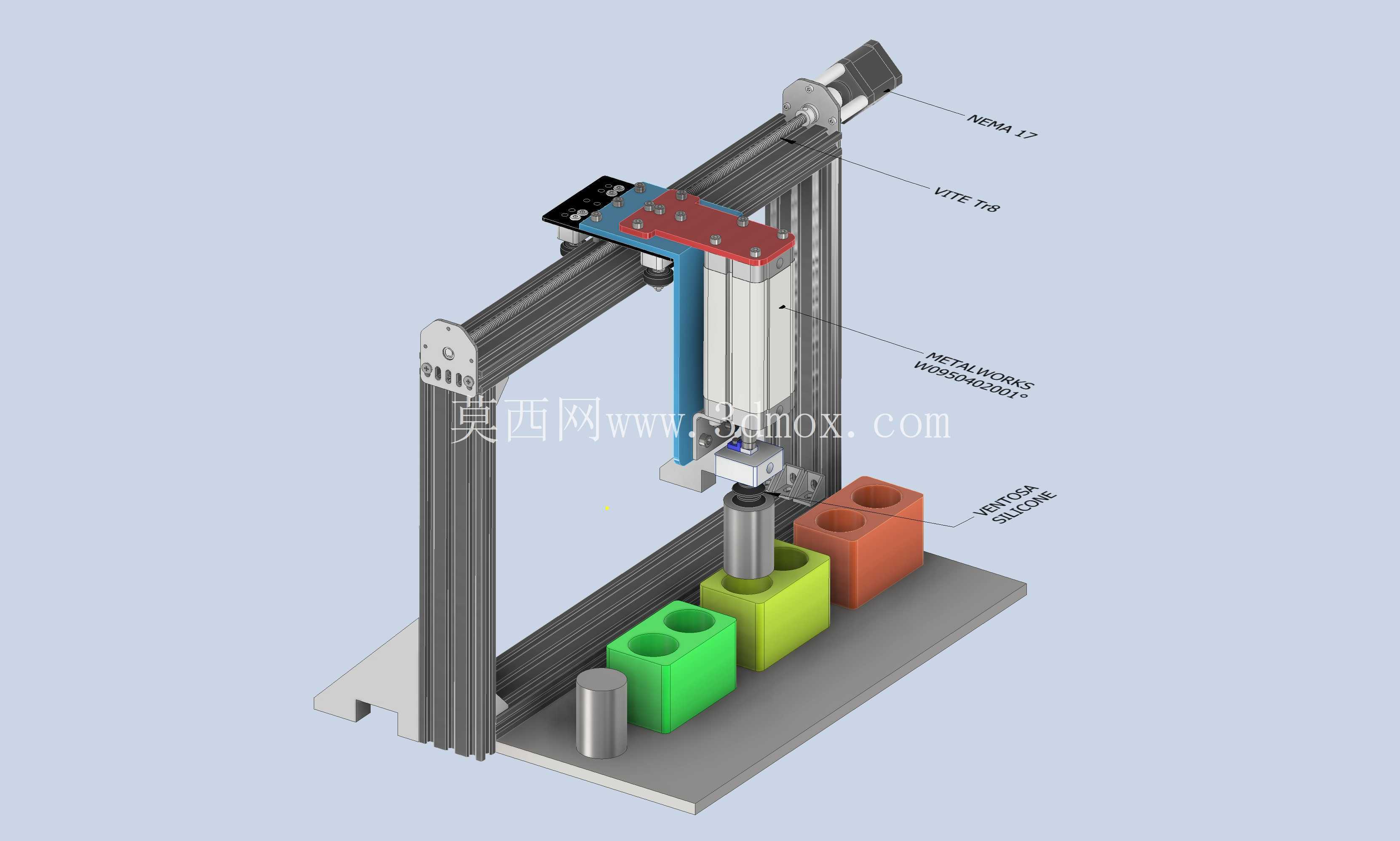

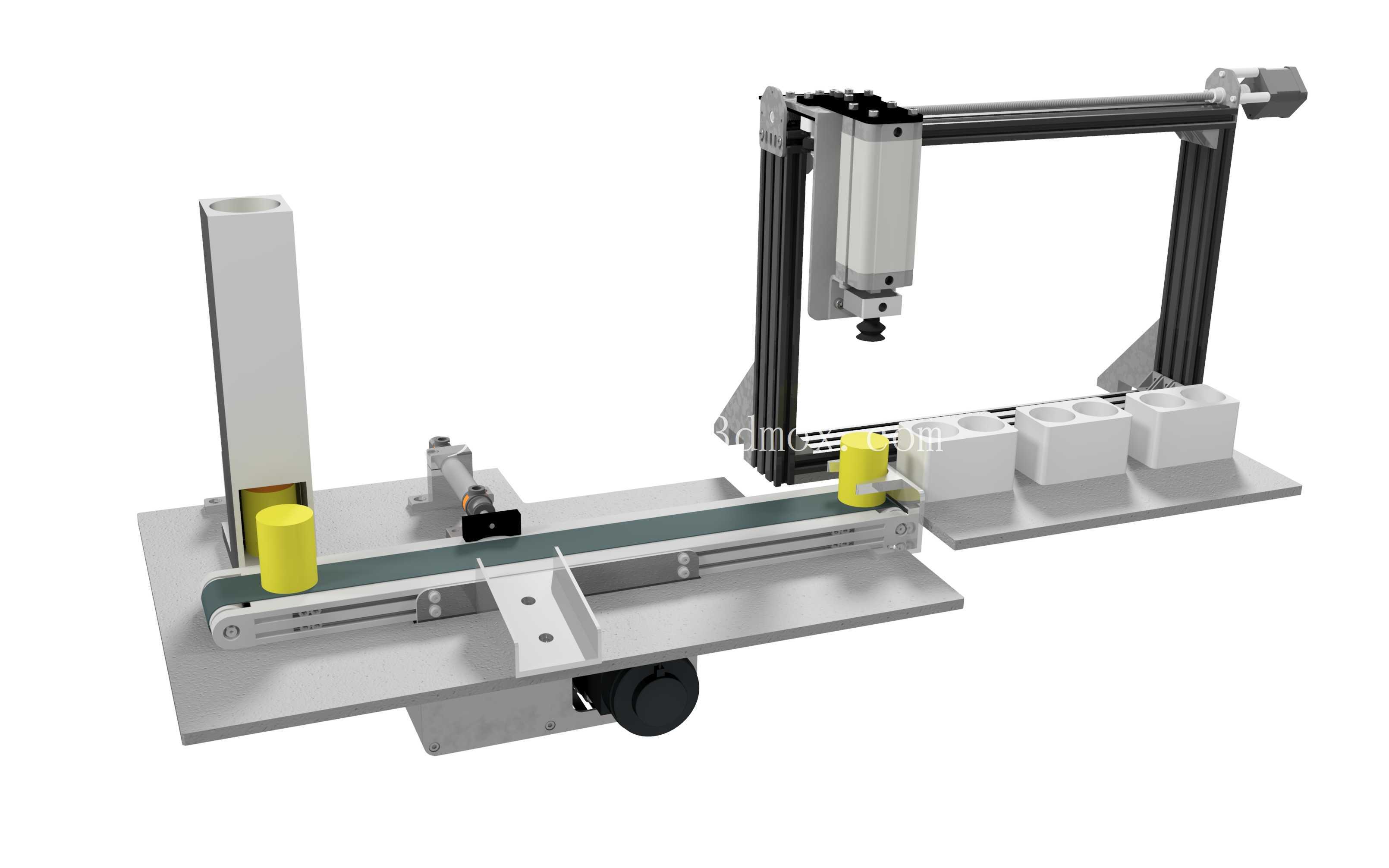

　　这套分拣装置的设计初衷，是面向小批量多品类工件的产线末端分拣场景，常见于3C电子小零件、注塑小件、精密五金件的工序间流转分拣环节，替代传统人工分拣的重复劳作，适配窄幅皮带线的工位旁安装需求，不需要对原有产线做大规模改造即可完成部署。整套设备的执行端采用带标准开放式vslot轮廓的直线导轨作为横向移动载体，搭配nema17规格步进电机驱动T8梯形螺杆完成水平方向的精准位移，这种选型组合在小负载分拣场景下性价比突出，开放式导轨的槽型结构既可以兼容市面通用的滚轮滑块配件，日常维护时清理铝屑、粉尘也比封闭直线导轨更便捷，不需要拆解防尘罩就能直接擦拭导轨滚道，适配车间多尘的生产环境。

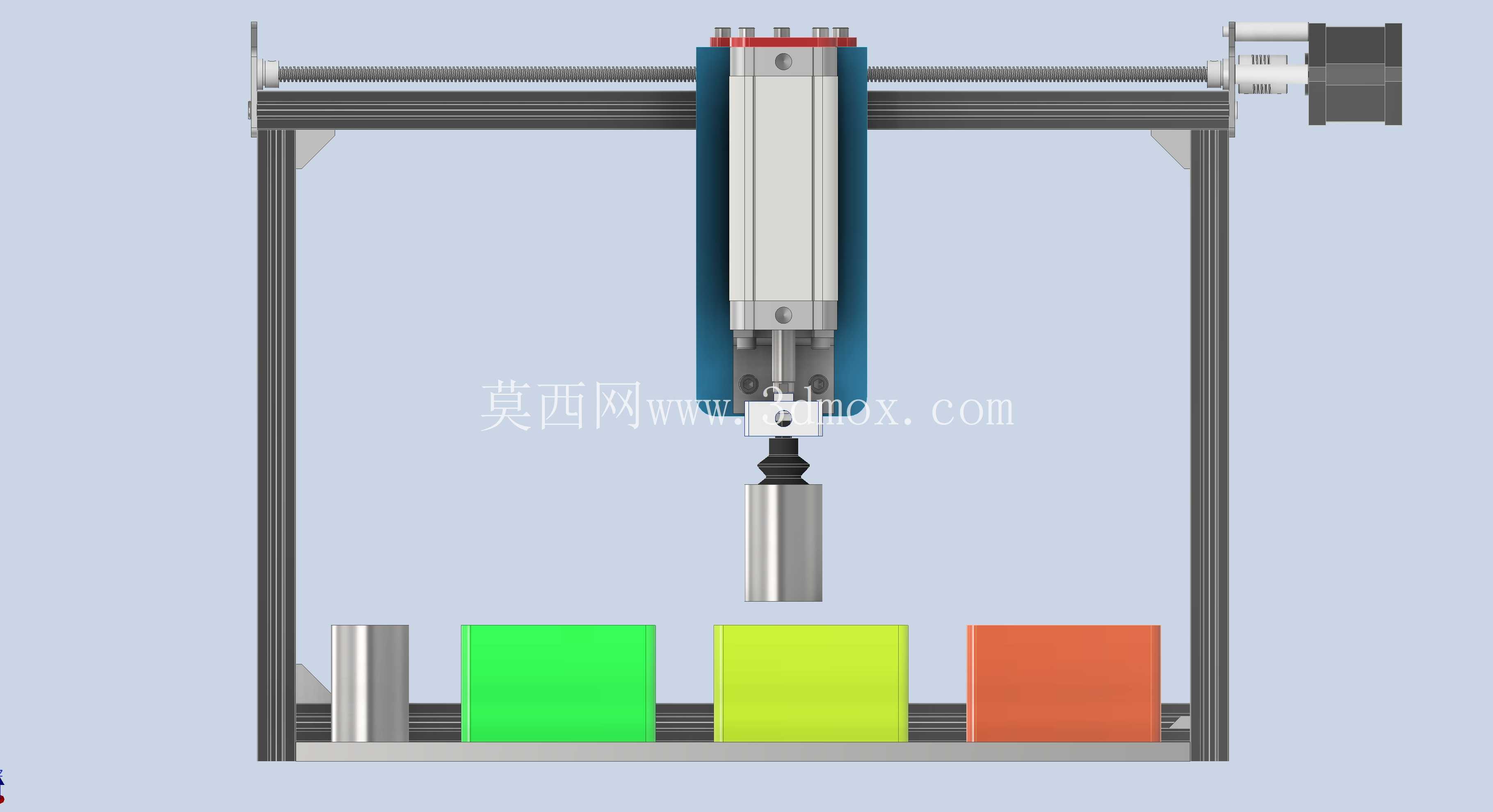

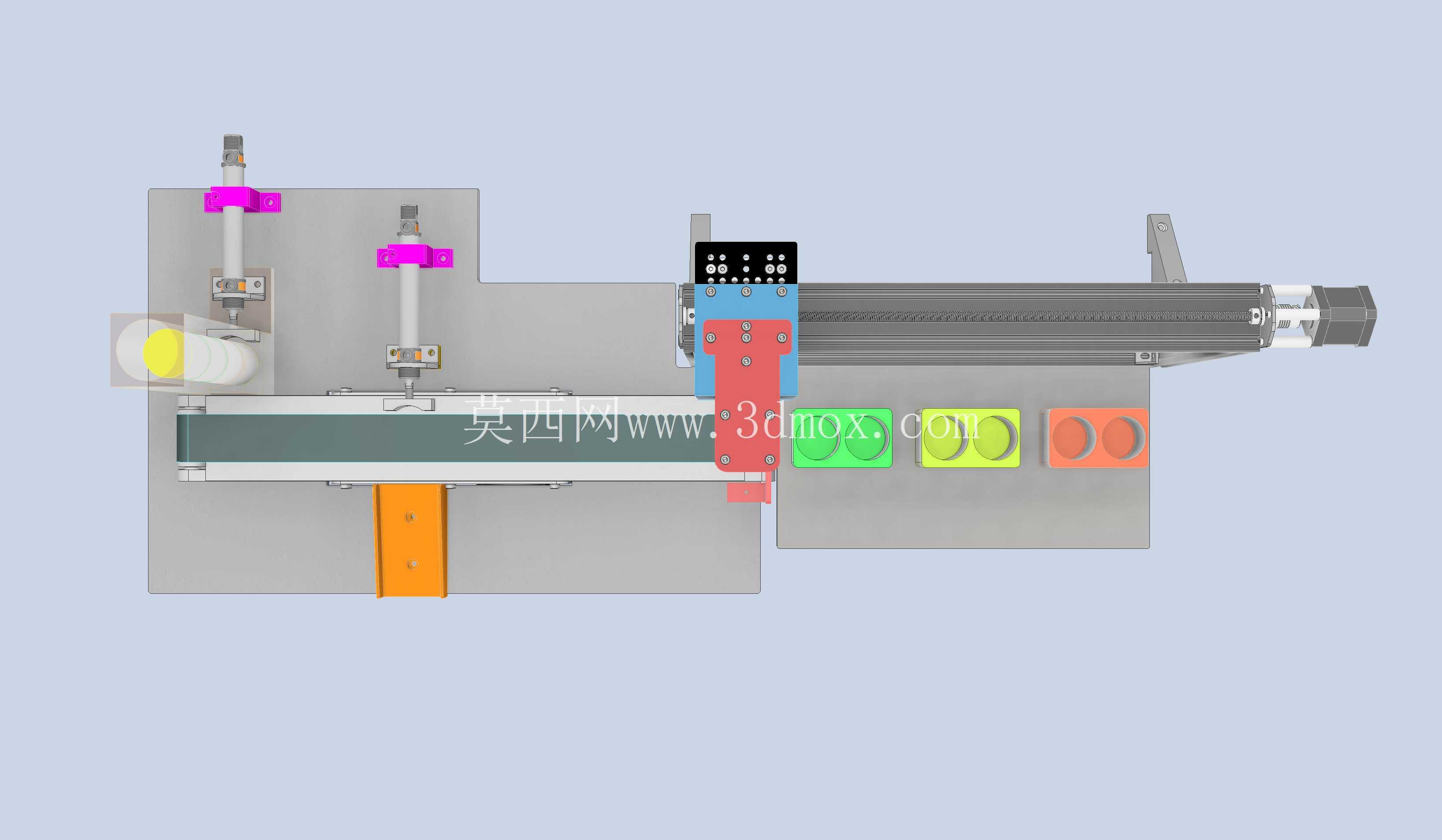

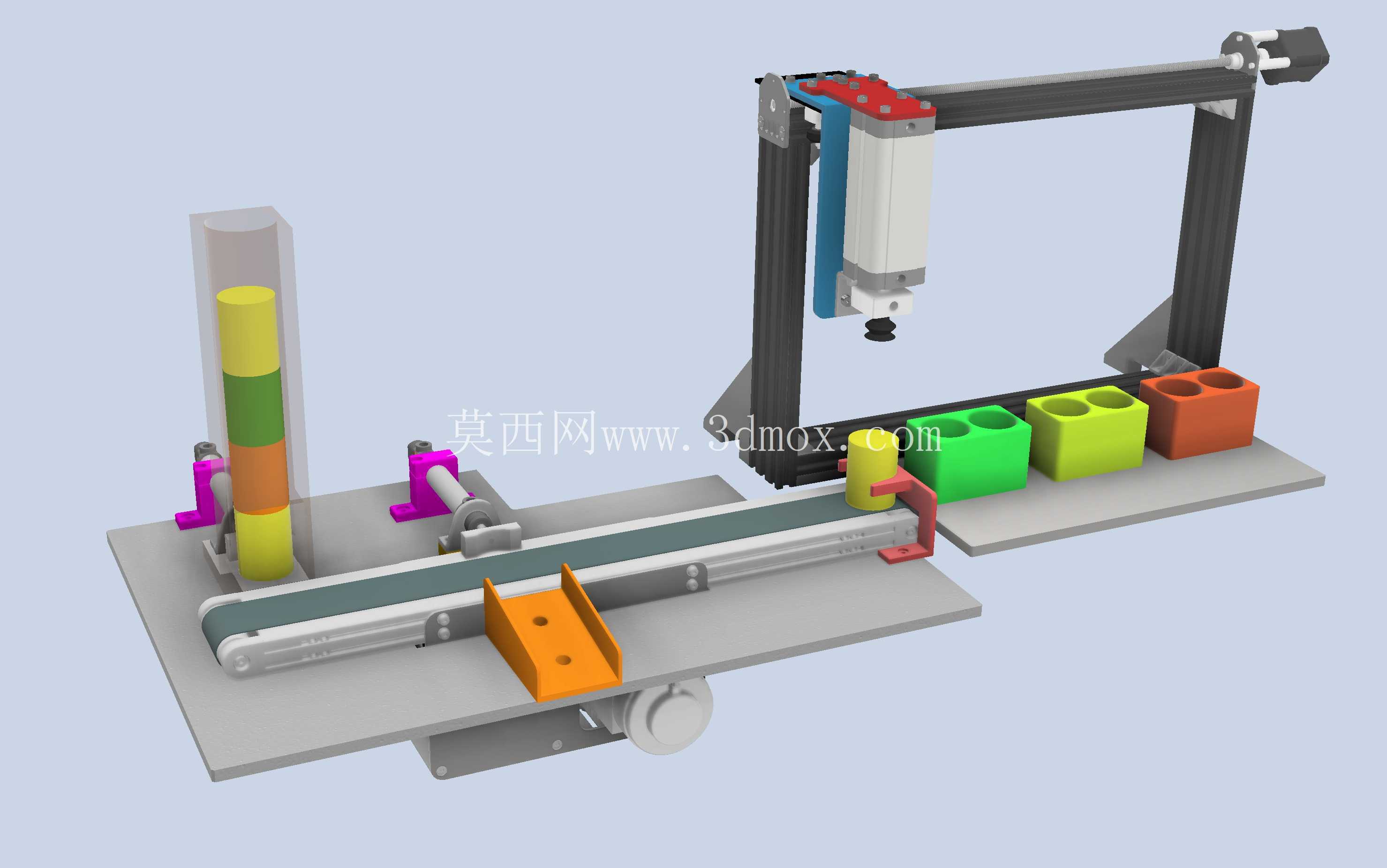

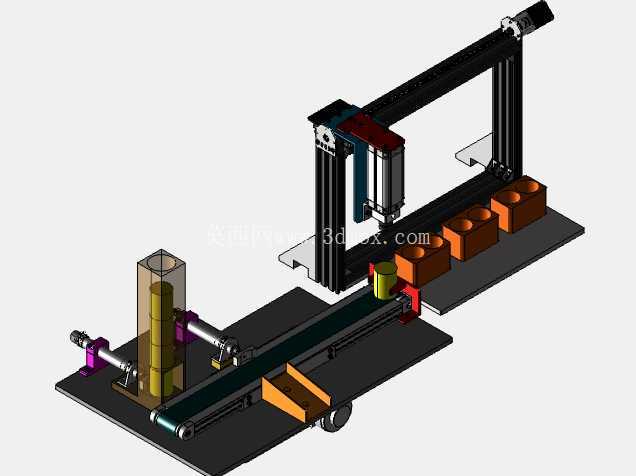

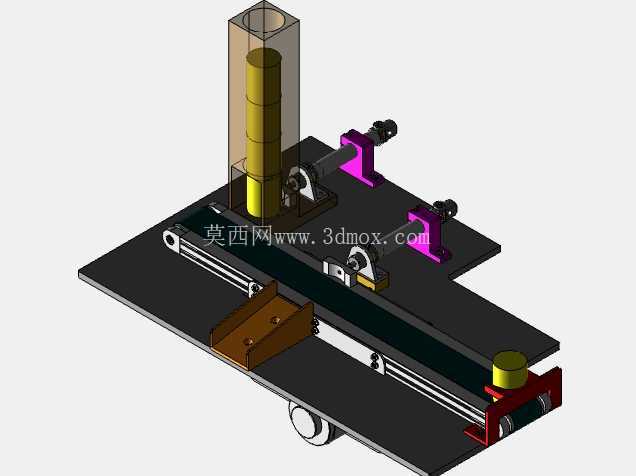

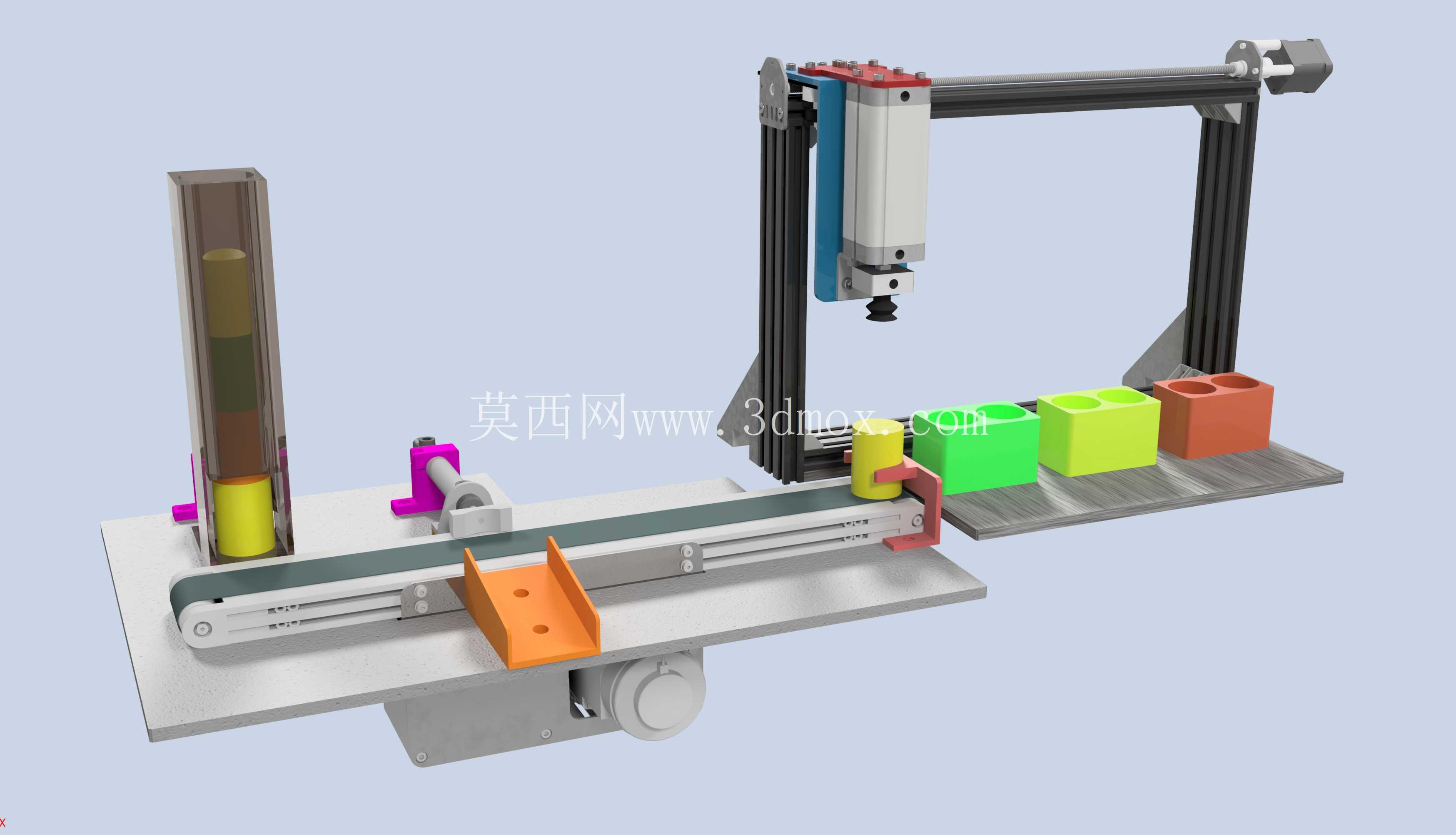

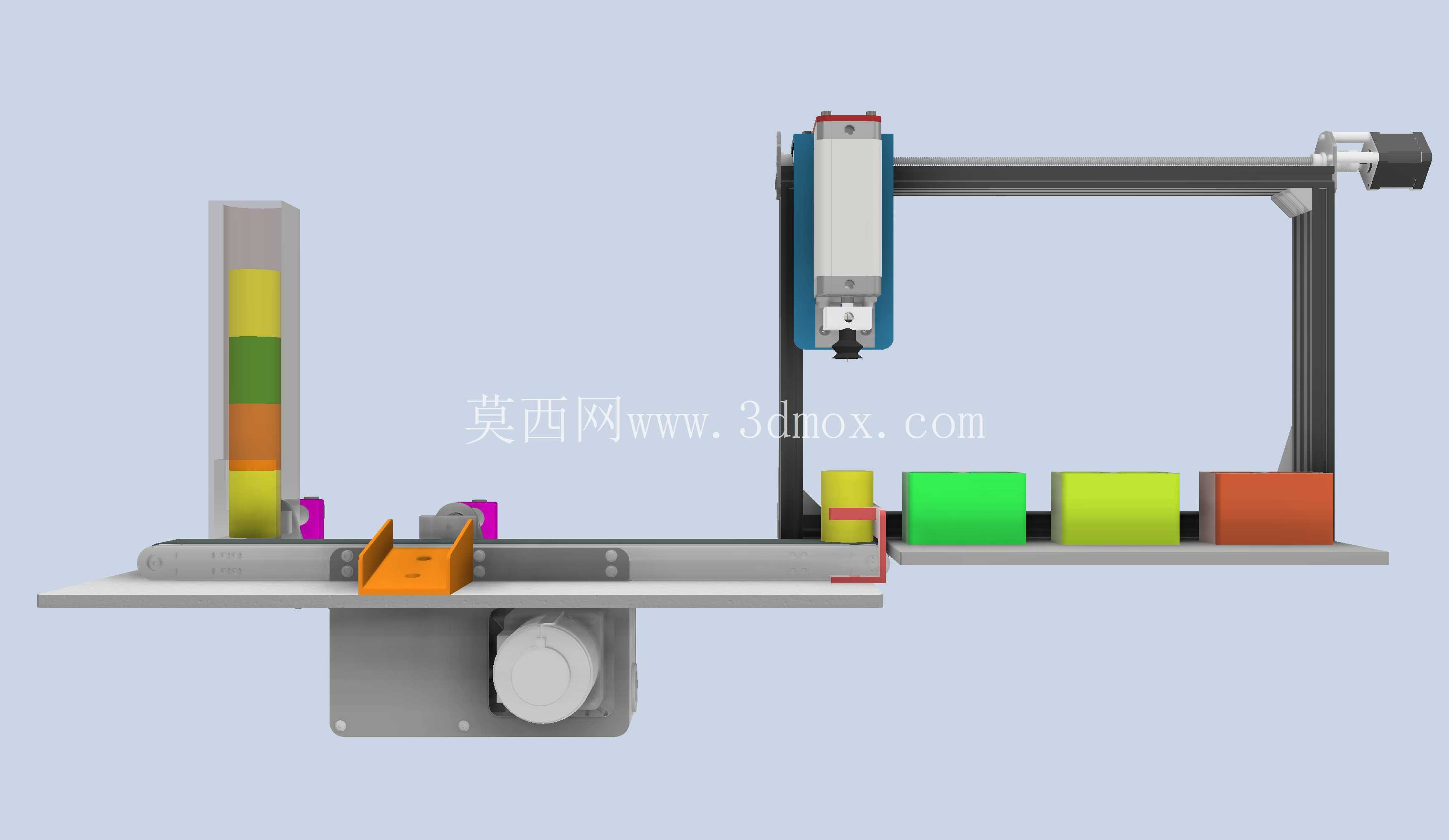

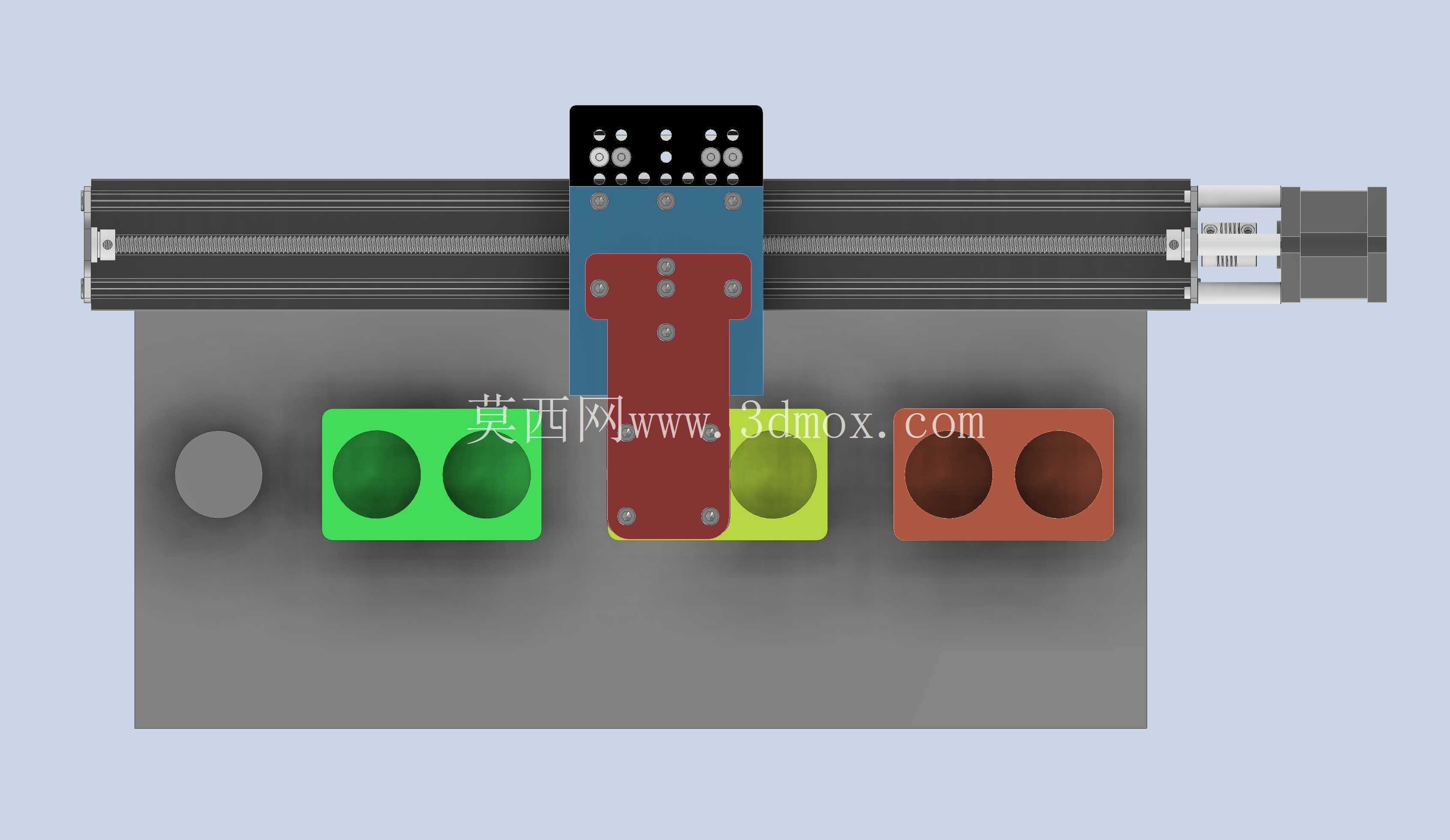

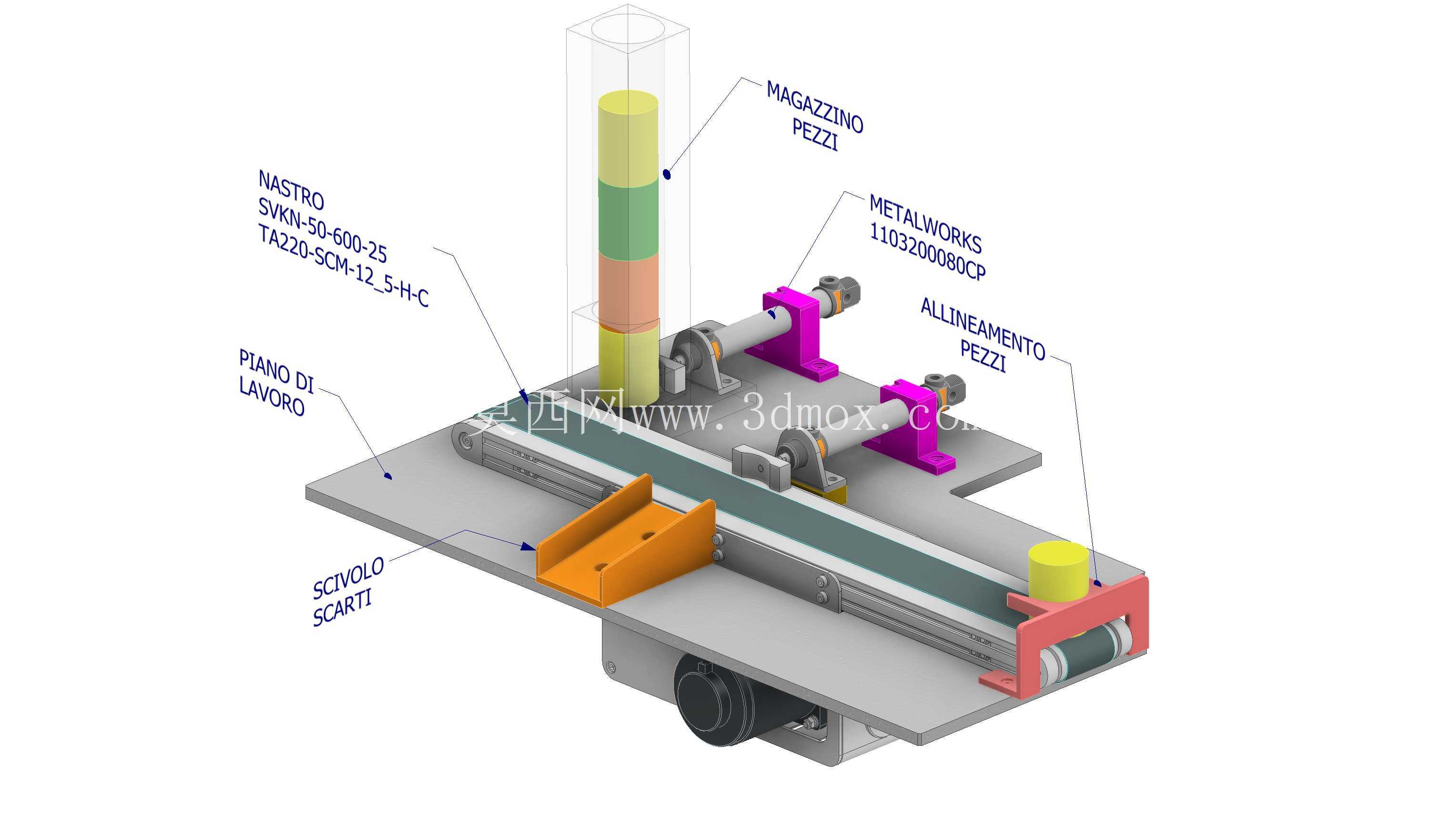

　　拾取执行单元选用紧凑型气缸搭配硅胶吸盘的组合，气缸行程控制在100mm以内，刚好覆盖皮带输送面到料盒放置面的高度差，硅胶吸盘的材质选择邵氏硬度40度的规格，既可以吸附表面光滑的塑料工件，也不会对表面有涂层的精密小件造成压痕损伤，吸盘端预留了快换接头接口，针对不同重量、不同表面形态的工件，可以快速更换不同直径的吸盘或者小型夹爪，不需要重新设计执行端安装板。输送部分采用窄幅平皮带输送结构，主动轮端搭配直流减速电机驱动，进料端设置了工件定位挡块，确保工件到达拾取位时位置偏差控制在±2mm范围内，不需要额外增加视觉定位结构就能保证吸盘拾取的成功率，大幅降低整套设备的制造成本与调试难度。料盒放置区设置了四个等距的料格，每个料格的尺寸适配常见的零件周转盒，横向移动轴的有效行程刚好覆盖四个料格的全部取放位置，行程两端设置了硬限位块与光电限位开关，避免螺杆传动超程造成机械结构碰撞。

　　从安装边界来看，整套设备的底座采用标准铝型材拼接结构，整体占地面积控制在0.3平方米以内，设备总高度不超过400mm，可以直接放置在标准工作台面上使用，不需要额外做地基固定，底座底部预留了四个M6的安装孔位，如果需要集成到现有产线机架上，直接通过螺栓锁紧即可完成固定。气路部分全部采用4mm外径的PU气管走线，电磁阀组集成安装在横梁的后侧位置，缩短气缸到阀组的气路长度，提升气缸动作的响应速度，电气走线全部沿着铝型材的槽口内嵌布置，外部没有明线，既避免生产过程中线缆被工件剐蹭，也让整体设备外观更整洁。

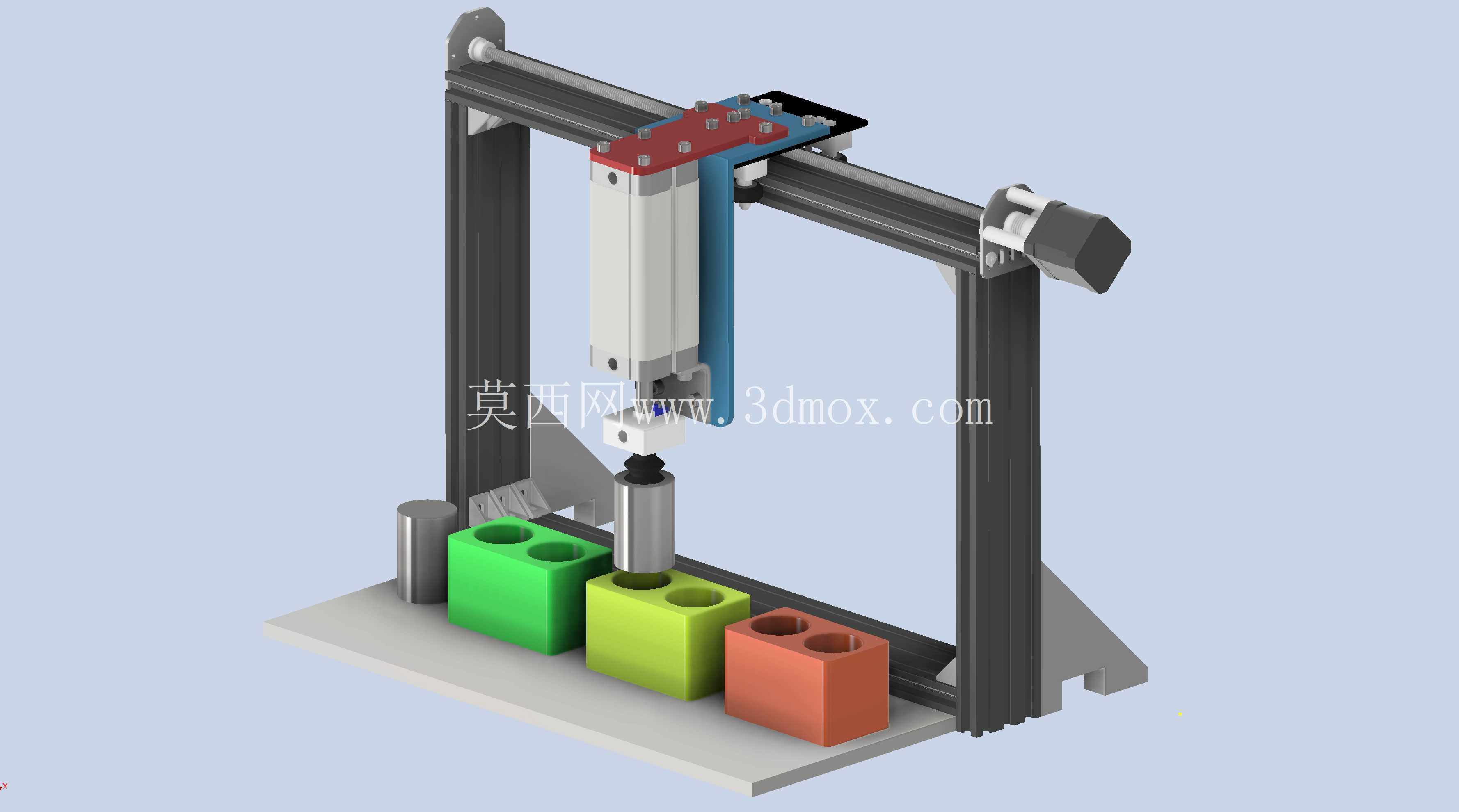

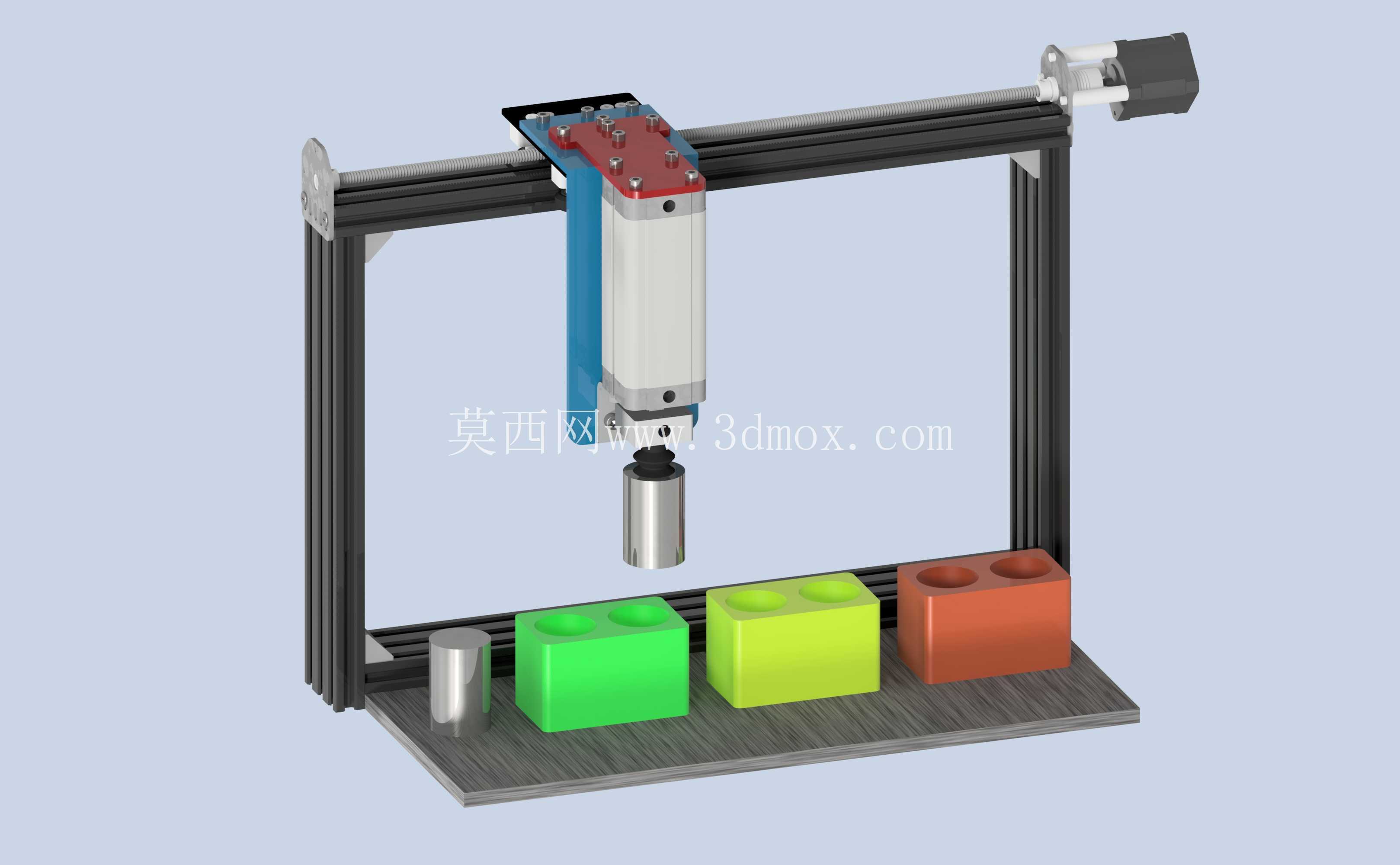

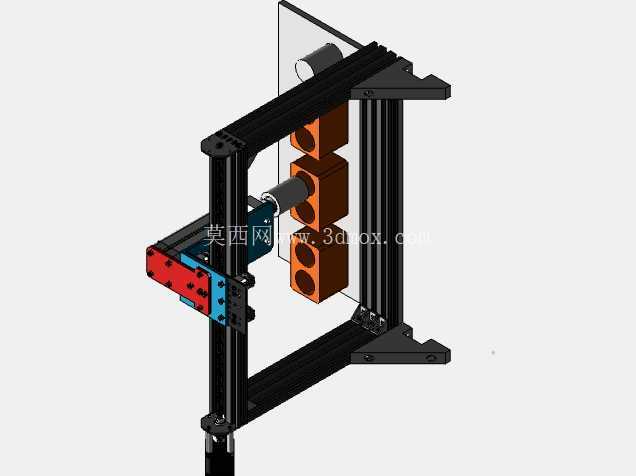

　　设计过程中特意将所有传动部件都做了外露式处理，没有加装全封闭外罩，一方面是针对教学演示场景，方便学习者直观观察直线传动、气缸伸缩、皮带输送的全部动作逻辑，另一方面在小工件分拣场景下，外露结构更方便操作人员快速排除卡料、工件掉落等小故障，不需要拆卸外罩就能直接处理异常。横向移动轴的安装采用双侧支撑结构，铝型材横梁两端通过角码与立式支撑型材锁紧，相比单悬臂结构，横梁的形变量更小，在满行程移动时，拾取端的位置偏差可以控制在0.5mm以内，保证工件投放的位置精度。皮带线的张紧结构采用侧边螺栓调节方式，不需要拆解皮带护板，只需要拧动两端的张紧螺栓就能调整皮带松紧度，日常维护的操作门槛极低，一线操作人员经过简单培训就能完成常规维护操作。

　　在功能拓展性上，这套装置的控制端预留了IO扩展接口，如果后续需要增加视觉检测、工件高度检测等功能，可以直接在进料端加装传感器，不需要重新布线或者更改结构安装位，四个料格的分隔板采用可拆式设计，如果需要分拣的品类减少或者料盒尺寸变化，只需要拆卸分隔板就能调整料格的宽度，适配不同的分拣需求。整套结构的所有非标零件都采用常见的铝型材、标准钣金件加工，没有特殊定制的异形加工件，加工成本低，组装难度小，适合小型加工厂、教学实训场景自行组装调试，所有标准件都选用市面通用规格，后期更换配件不需要找特定厂商采购，大幅降低设备的全生命周期使用成本。
