单级同轴硬齿面齿轮减速箱体结构

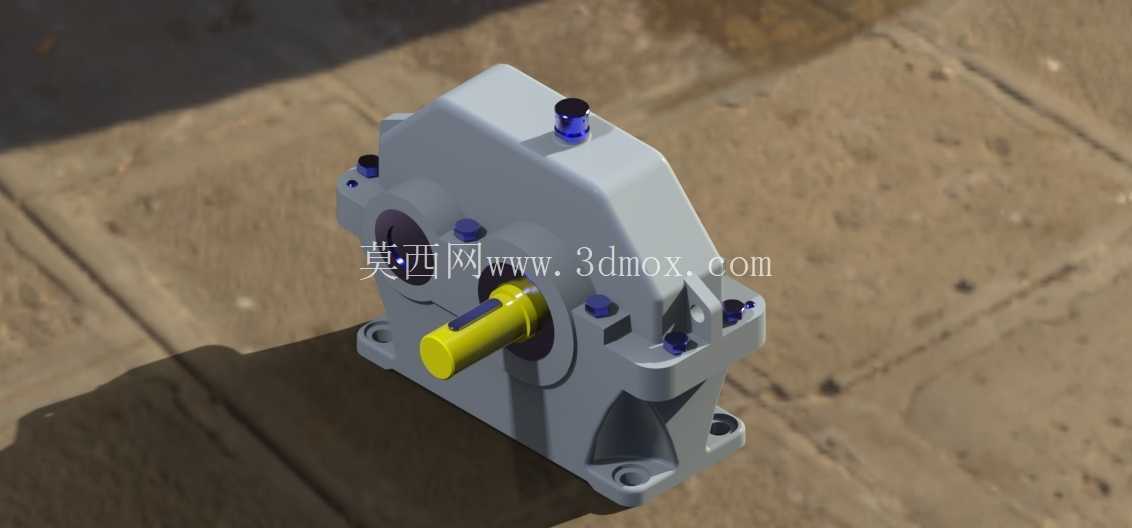

　　在中小功率工业传动场景里，这类单级硬齿面减速结构常被布置在动力源与执行机构之间，用来匹配电机高转速与工作端低转速大扭矩的输出需求，常见于轻工输送线、小型物料提升设备、包装机械的主传动单元，也可作为小型机床辅助进给机构的减速单元使用。从结构布局来看，该减速装置采用剖分式箱体设计，上下箱体通过定位销与紧固螺栓完成合箱定位，箱体结合面经过精铣加工，保证合箱后的密封性能与轴系同轴度，避免运行过程中出现润滑油渗漏或者轴系偏载的问题。输入轴端采用伸出式设计，轴头预留键槽结构，可通过联轴器与驱动电机直连，也可加装带轮、链轮实现远距离动力输入，轴伸部位设计有密封槽位，可安装骨架油封实现旋转部位的动密封，

　　防止箱体内润滑油泄漏同时阻挡外界粉尘杂质进入箱体内部。输出轴采用加粗设计，轴径相比输入轴更大，可承受更大的径向载荷与扭矩输出，轴端同样预留标准键槽，适配不同规格的联轴器、链轮或者齿轮安装，满足不同工况下的动力输出连接需求。箱体底部设计有一体化铸造的安装脚座，脚座上开设四个对称布置的安装通孔，可通过螺栓将整机固定在设备安装基座上，安装孔的位置度公差在建模时严格按照通用安装规范设定，保证现场安装时无需额外扩孔调整即可完成定位固定。箱体顶部设计有透气塞安装位，可安装透气帽平衡箱体内外气压，避免设备长时间运行后箱体内温度升高、气压增大导致的密封失效问题，箱体侧面预留油标安装位与放油螺塞孔，方便日常运维时观察油位高度、更换箱体内的润滑油。

　　从设计思路上，该结构优先考虑了传动刚性与装配便利性，齿轮腔室的内部空间经过优化，既保证齿轮啮合时有足够的润滑空间，又避免了无效的腔体空间导致的整机重量冗余，箱体外部的加强筋布置在轴承座受力集中区域，可有效提升箱体的结构刚性，降低满负载运行时的箱体形变，保证齿轮啮合精度，延长齿轮与轴承的使用寿命。轴承座孔采用一次装夹同轴加工的设计思路，在建模时严格保证输入输出轴轴承孔的平行度公差，避免装配后出现轴系卡滞、齿轮偏磨的问题。箱体内壁设计有回油槽结构，可将飞溅到箱体内壁的润滑油引导回油池，同时对轴承部位进行持续润滑，保证轴承运行时的润滑充分，降低轴承运行温升。在实际选型适配时，可根据传递功率、传动比、输出扭矩的需求匹配对应参数的齿轮与轴承，

　　该箱体结构可适配一定范围内的传动比调整，无需改动外部安装尺寸即可完成不同参数的机型适配，降低了系列化产品设计的重复建模工作量。安装边界方面，整机的轴向与径向尺寸都控制在紧凑范围内，适合安装空间受限的传动场景，脚座的安装孔距符合通用中小功率减速机的安装尺寸规范，可直接替换同规格的传统减速装置，无需对原有设备的安装基座进行改造。
