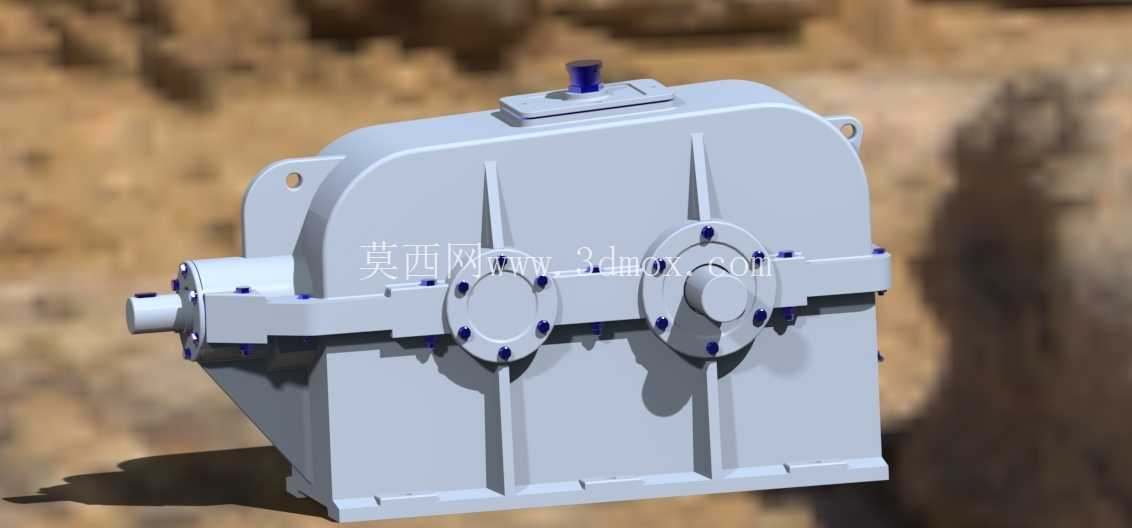

在冶金输送线、矿山破碎机组、建材搅拌设备这类重载连续作业的生产场景里,动力源输出的高转速低扭矩特性,往往无法直接匹配作业端的低转速大扭矩需求,这时候就需要可靠的齿轮减速装置完成动力参数的匹配转换,本次呈现的这款闭式齿轮传动结构,就是针对这类中等重载工况设计的减速单元。从结构布局来看,该装置采用平行轴齿轮传动架构,箱体为剖分式铸铁结构,上下箱体通过沿结合面布置的螺栓完成紧固,结合面处加工有定位销孔,装配时可通过定位销保证上下箱体轴承孔的同轴度,避免轴系装配后出现偏载、卡滞问题。输入轴与输出轴分别从箱体两侧伸出,轴伸端都设计有密封结构,可防止箱体内润滑油泄漏,同时阻挡外部粉尘、水汽进入箱体内部污染润滑介质。箱体顶部设置有透气塞,
可在设备连续运行油温升高时,平衡箱体内外气压,避免密封件因内部压力过高出现渗漏;箱体下部设置有油位观察与放油结构,日常维护时可快速检查润滑油液位,更换润滑油时无需拆解箱体即可完成废油排放。齿轮副采用硬齿面设计,齿面经过渗碳淬火处理,齿部精度控制在7级,可保证传动过程中载荷分布均匀,降低传动噪音与冲击,相比软齿面齿轮,承载能力可提升40%以上,适合长期连续运行的重载工况。轴系支撑采用圆锥滚子轴承,可同时承受径向载荷与传动过程中产生的轴向力,轴承端盖处设置有调整垫片,装配时可通过调整垫片厚度控制轴承游隙,保证轴系运转灵活无窜动。从安装边界来看,箱体底部设计有带安装孔的支撑脚,安装孔间距符合通用减速机的安装尺寸规范,
可直接适配现有生产线的安装基座,无需额外改造安装支架;输入输出轴的轴径、键槽尺寸均按标准传动接口设计,可直接通过联轴器与动力端、作业端连接,也可根据需求加装链轮、带轮完成动力输出。设计过程中,首先根据工况需求的传动比、额定输入功率、输出扭矩完成齿轮参数的匹配计算,确定各级齿轮的模数、齿数、齿宽、螺旋角参数,再根据齿轮的中心距确定箱体的内部型腔尺寸,预留足够的齿轮运转间隙与润滑油存储空间;轴的设计过程中,通过弯扭合成强度计算确定各轴段的直径,根据轴承、齿轮的安装定位需求设计轴肩、键槽、退刀槽结构,保证零件装配时可实现轴向与周向的可靠定位。箱体的加强筋布置在轴承座外侧与箱体侧壁,可在不显著增加箱体壁厚的前提下提升箱体的结构刚度,
避免设备承受重载时箱体出现变形,导致齿轮啮合精度下降、轴承偏磨等问题。在实际应用场景中,这类减速装置可适配15kW以内的动力输入,传动比覆盖20-40区间,输出转速可控制在30-70r/min,能够满足皮带输送机、刮板输送机、小型搅拌设备、物料提升机等设备的动力匹配需求。相比开式齿轮传动结构,这种闭式箱体结构的润滑条件更好,齿轮、轴承等运动部件全部封闭在箱体内部,可有效避免外部磨粒进入啮合面造成齿面磨损,设备的维护周期可延长至6个月以上,日常维护仅需定期检查润滑油状态、紧固连接螺栓即可,大幅降低了生产现场的设备运维成本。在三维建模过程中,所有零件的装配关系都按照实际装配工艺搭建,螺栓、垫片、密封件等标准件都按实际规格建模,可直接用于生成工程图指导生产,也可用于装配干涉检查、运动仿真验证,提前发现设计中存在的结构干涉、装配间隙不足等问题,减少物理样机试制阶段的修改成本。
