卧式注塑成型存储配套设备结构设计

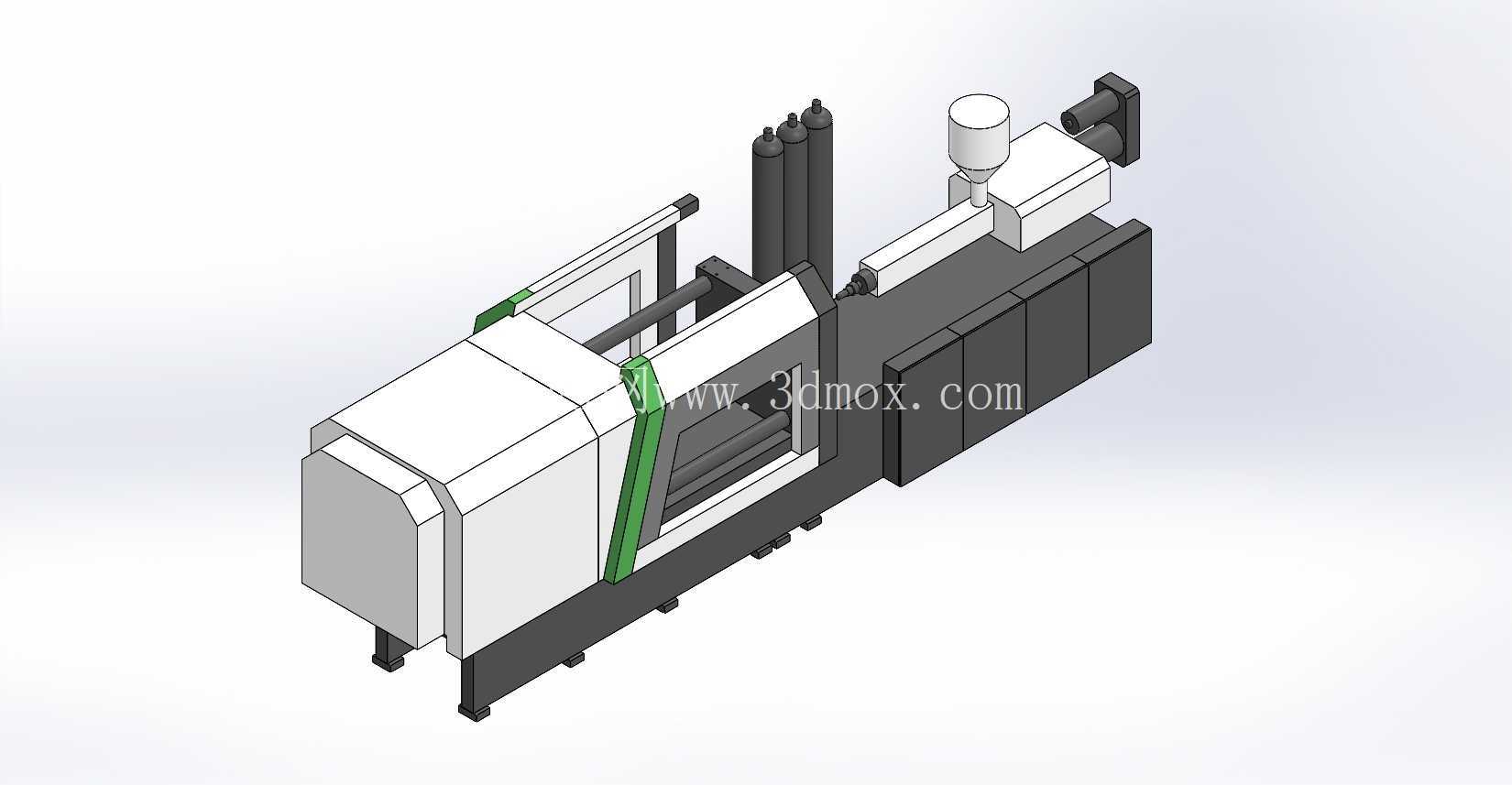

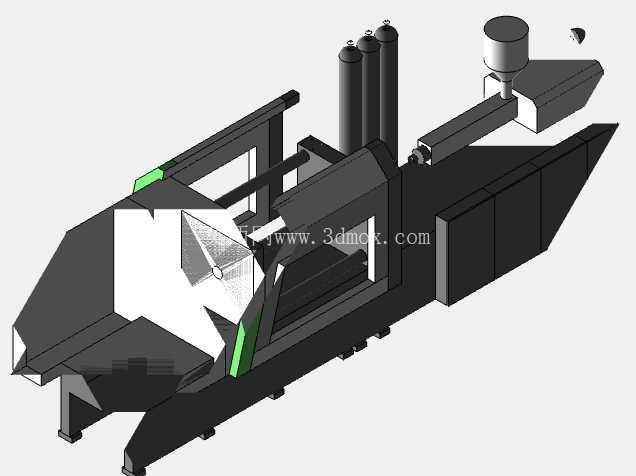

　　这套三维结构对应的是卧式注塑生产线配套的原料暂存与进料衔接单元，在注塑加工车间的实际排布中，该单元紧邻注塑机的料筒进料端安装，主要承担粒状注塑原料的恒温暂存、定量输送功能，解决传统注塑机料斗容量有限、连续生产时需频繁补料的痛点，尤其适配大批量连续注塑作业场景，比如家电外壳、汽车塑料内饰件的长周期生产工况，能减少人工补料频次，降低原料暴露在车间环境中受潮、混入杂质的概率。从结构设计逻辑来看，整个单元采用模块化拼接思路，主体储料仓采用上窄下宽的锥斗过渡结构，锥角设计参考了常用PP、ABS粒料的安息角参数，避免原料在仓内架桥起拱，出料口位置直接对接注塑机的螺杆进料段，衔接处做了快拆式密封结构，方便日常换料时清理残留料粒，不会出现不同材质原料混料的问题。仓体侧面预留了干燥风路接口，可直接对接车间中央干燥系统，对存储的原料进行持续热风循环干燥，适配尼龙、PC等易吸潮原料的加工要求，不用额外在机台旁加装独立干燥料斗，节省机台周边的操作空间。设备的安装边界充分考虑了现有标准卧式注塑机的顶部安装尺寸，整体宽度控制在注塑机定模板侧的预留安装区间内，不会超出机台的安全防护围栏范围，底部支撑脚采用可调节高度的螺栓结构，能适配不同吨位注塑机的进料口高度差，安装时不需要对原有注塑机的机身结构做打孔改装，直接通过抱箍结构固定在机台的进料端平台即可，后期转场拆卸也十分便捷。在功能细节上，储料仓顶部设置了料位检测安装位，可适配电容式料位传感器，当仓内原料低于设定阈值时能自动触发上游供料系统的补料动作，实现整个供料流程的自动化运行，不需要操作人员时刻关注料位情况。仓体侧面还设置了透明观察窗，采用耐温耐磨的亚克力材质，操作人员在地面巡检时就能直接观察到仓内的原料剩余量，不用攀爬设备查看。和注塑机机身衔接的位置，专门设计了走线槽结构，所有传感器、加热组件的线路都可以通过线槽规整排布到注塑机的原有电控柜内，不会出现线路外露被车间周转车剐蹭的风险。考虑到注塑车间日常会用到行车进行模具吊装作业，整个储料单元的顶部高度做了限位设计，不会遮挡注塑机上方的模具吊装通道，更换模具时不需要拆卸该储料单元就能完成模具的吊运作业，减少换模时的辅助工作量。出料口位置设置了手动截料板，当需要清理螺杆或者更换原料颜色时，只需要关闭截料板就能隔断仓内原料下落，不用排空整个储料仓的原料就能完成机台端的维护作业，减少原料浪费。整个结构的受力框架采用矩形钢管焊接成型，外部护板采用冷轧钢板折弯制作，表面做喷塑处理，能耐受注塑车间内少量油气、脱模剂挥发的腐蚀环境，长期使用不会出现表层脱落生锈的问题。在实际选型适配时，可根据对应注塑机的注射量参数调整储料仓的容积，小吨位100吨以下注塑机可适配小容积版本，1000吨以上的大吨位注塑机可加大仓体容积，匹配大注射量下的原料消耗速度，所有安装接口都做了通用化设计，能适配市面上多数主流品牌的卧式注塑机进料口尺寸，不需要单独定制转接结构。
