法兰连接式长轴型交流稳压核心部件

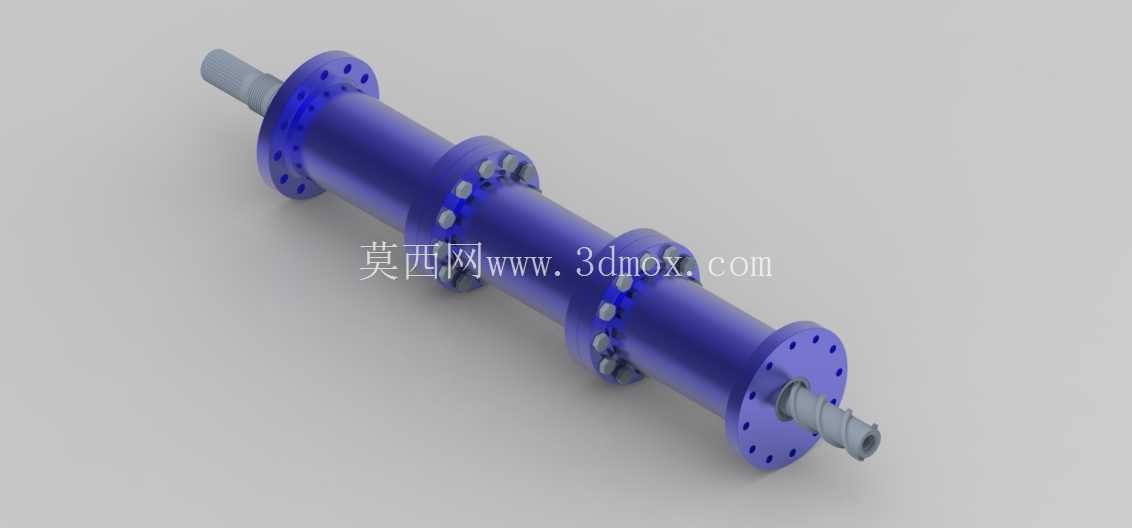

　　在工业供配电、车间精密设备供电、实验室稳压供电等场景中，这类长轴柱式稳压部件是交流稳压装置的核心执行构件，承担着电压波动补偿、输出电压稳定输出的核心作用，区别于小型民用稳压器的内置结构，该类部件多用于中大功率交流稳压设备，适配负载波动较大的工业供电回路，比如生产线数控设备、车间大功率测试仪器、厂区集中稳压供电回路等场景，能够在输入电压出现±15%范围波动时，通过内部绕组与调压结构的配合，将输出电压稳定在额定偏差范围内，保障后端精密用电设备不受电网电压波动冲击，避免出现设备重启、加工精度偏移、测试数据失真等问题。从结构设计来看，该部件采用三段式柱体拼接结构，两端设置带螺栓孔的连接法兰，法兰端面加工有定位止口，安装时可通过止口与设备腔体快速定位，再通过均布的螺栓完成紧固，无需额外设计定位工装，能够有效降低装配环节的对位难度，提升批量装配的效率。中间段的两组法兰连接结构，将柱体分为三个独立腔段，每个腔段可分别布置绕组、铁芯、调压触头等功能组件，分段式结构既方便生产环节的绕组绕制与组件预装，也便于后期运维时的局部拆解检修，无需将整个部件从设备中完全拆除即可完成故障段的组件更换，大幅降低运维的停机时间。部件两端伸出的轴头结构，一端为动力输入连接端，用于连接调压驱动机构，接收伺服驱动的转动扭矩来调整内部调压触头的位置，实现电压补偿量的调节；另一端为信号反馈端，可连接位置传感器，实时反馈当前调压位置，配合控制回路完成闭环稳压调节，轴头的直径与伸出长度经过匹配设计，既能够满足扭矩传递的强度要求，也预留了足够的联轴器安装空间，避免与设备内其他结构出现运动干涉。从安装边界来看，该部件整体为同轴圆柱结构，最大外径为两端法兰的外圆直径，安装时需在设备腔体内预留对应直径的圆柱安装空间，法兰端的螺栓孔采用圆周均布设计，适配常规的六角螺栓紧固，安装孔的位置度公差控制在0.1mm以内，能够保证与配套腔体的同轴度要求，避免轴头转动时出现偏磨、卡滞等问题。设计过程中，针对柱体的受力情况做了针对性优化，法兰与柱体的连接位置做了圆角过渡处理，避免应力集中导致的结构变形，同时柱体外壁采用等壁厚设计，既保证了内部组件的防护强度，也控制了整体重量，降低安装时的吊装难度。在实际选型匹配时，该部件可根据稳压设备的额定功率调整内部绕组的线径与匝数，外部安装尺寸保持统一，能够适配同系列不同功率等级的稳压设备，具备较好的通用性，无需针对不同功率等级重新设计外部安装结构，可有效降低整机的设计与制造成本。部件表面做了绝缘防腐处理，能够适应设备内部的温湿度环境，避免长期运行过程中出现表面锈蚀、绝缘性能下降等问题，保障长期运行的可靠性。
