风道式变截面气流整流装置结构设计

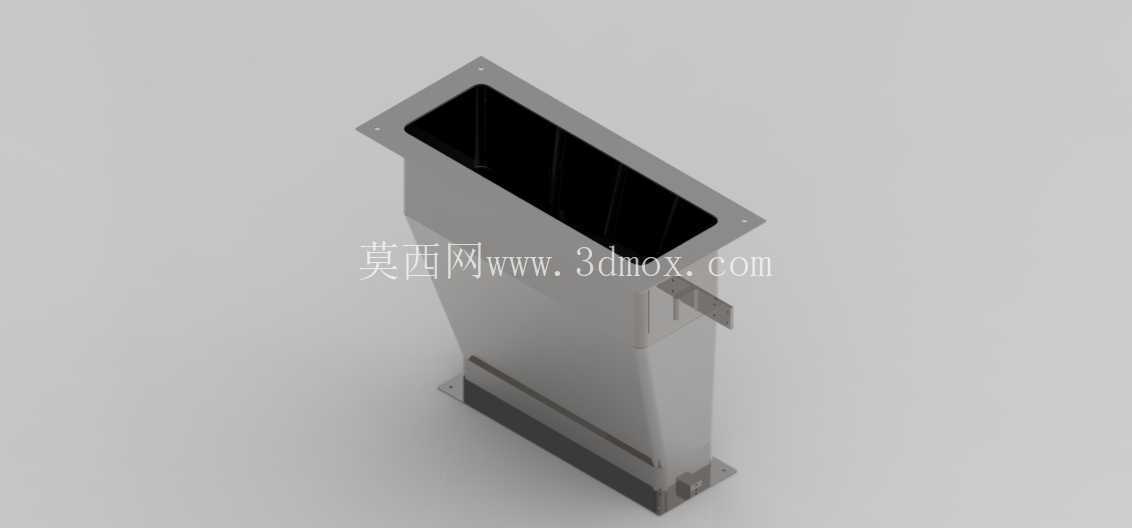

　　在工业通风、空调送风、工艺排风系统的管路布设中，变径段的气流扰动一直是管路设计里容易被忽略却直接影响系统运行效率的环节，这款变截面风道构件的设计，正是针对矩形管路垂直转向、截面收缩场景下的气流平顺过渡需求开发。从实际应用场景来看，这类构件常出现在厂房顶部排风支管与主风道的接驳位置、洁净车间送风系统的末端静压箱出风口衔接段、工业除尘设备的进气口导流段，尤其是当管路需要从较宽的矩形截面过渡到窄长矩形截面，同时存在垂直方向的安装空间限制时，常规的直斜角变径会在变径位置形成大面积涡流区，不仅会增大管路风阻、提升风机运行负载，还容易在涡流位置积攒粉尘、纤维类杂物，长期运行会造成管路通径缩小，甚至引发消防隐患。这款构件在设计时首先考虑的就是气流过渡的平顺性，整体采用单侧渐缩的结构形式，而非对称变径，这是因为在实际安装场景中，构件一侧往往需要贴靠建筑梁体或者设备侧壁，单侧渐缩可以在有限安装空间内实现截面的平滑过渡，渐缩段的斜边角度控制在15度以内，这个角度是经过流体仿真验证的，能够将变径位置的涡流区控制在最小范围，避免气流在壁面处形成脱流。构件的上下两端都设计了外翻式安装法兰，法兰上预留了均匀分布的螺栓安装孔，上端法兰尺寸与上游宽截面风道匹配，下端法兰尺寸与下游窄截面风道匹配，法兰边的宽度按照管路承压等级设计，能够满足常规中低压通风系统的密封连接需求，安装时只需要在法兰之间添加密封胶条，通过螺栓紧固即可完成接驳，不需要额外的焊接作业，适配现场装配式安装的施工要求。在结构强度设计上，构件主体采用薄壁钣金折弯成型，在渐缩段的侧壁位置设计了向内冲压的加强筋，既不会额外增加构件重量，也能避免薄壁板材在风机启停的风压波动下产生共振异响，同时在构件的侧方还预留了一个小型的检测接口，这个接口平时通过盖板密封，需要检测管路内风速、风压或者进行积尘清理时，可以打开盖板接入检测仪器或者清理工具，不需要拆解整个管路。从安装边界来看，这款构件的整体高度适配常规楼层吊顶内的安装空间，上端法兰的安装孔位与行业内通用的矩形风管法兰孔位标准一致，不需要对上下游管路进行额外的打孔改造，下端法兰的窄边设计可以直接对接后续的送风风口或者除尘设备进气口，构件的整体重量控制在单人可搬运的范围内，现场安装时不需要借助大型吊装设备，两名施工人员即可完成对位、紧固作业。在实际选型使用时，需要注意上下游管路的截面尺寸匹配，同时要确认安装位置的侧向空间是否满足渐缩段的斜边伸展需求，避免因为安装空间不足导致构件变形，影响气流过渡效果，另外如果是用在有腐蚀性气体的排风场景中，可以根据输送介质的特性选择对应的板材材质，比如镀锌钢板、不锈钢板或者覆防腐涂层的板材，构件的折弯、焊接工艺都可以适配不同材质的加工需求，不需要改动整体结构形式。
