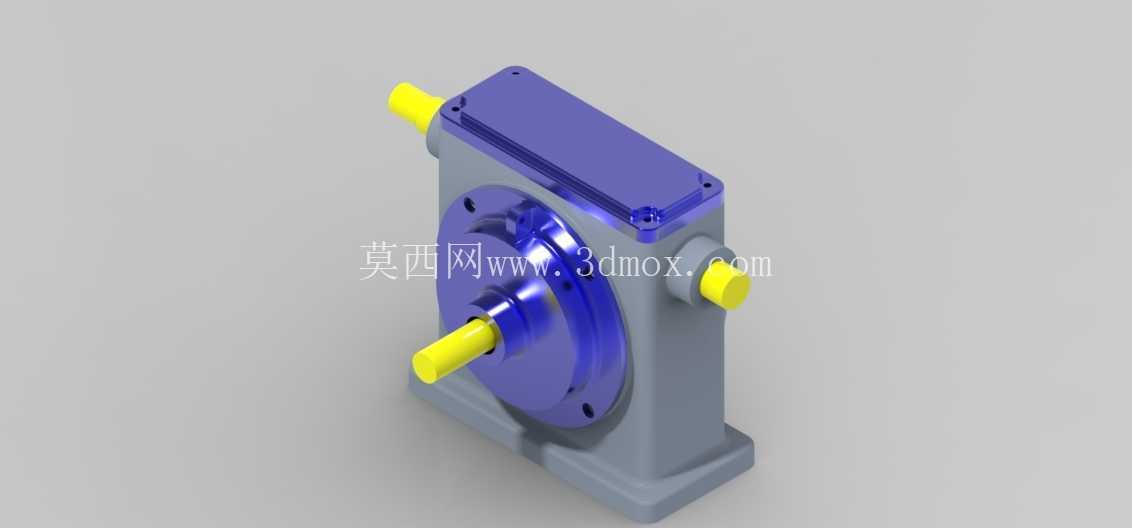

蜗轮蜗杆立式传动减速箱体结构

项目分类:减速机 发布时间:2024-11-12 ID:790732
  • 蜗轮蜗杆立式传动减速箱体结构

  在轻工输送、小型自动化生产线、食品包装辊道驱动这类对安装空间有竖向限制的场景里,这类立式蜗轮蜗杆减速结构的应用占比一直不低。区别于卧式平行轴减速单元,它的输入输出轴呈空间90度交错布置,能直接把水平方向的电机动力转向为垂直输出,省去额外的锥齿轮转向组件,整套驱动单元的横向占用空间能压缩近四成,很适合布置在设备侧装支架、辊道端部这类狭窄安装位。

  从实际功能逻辑来看,这套结构核心是通过蜗轮蜗杆副实现大减速比的动力传递,单级就能实现10到60的传动比,相比同级别的圆柱齿轮减速结构,传动过程更平稳,啮合时是多齿连续接触,运行时的冲击和噪音更小,同时蜗杆导程角小于啮合当量摩擦角时能实现反向自锁,也就是输出端无法带动输入端转动,这一特性在提升类、倾斜输送类场景里能省去额外的制动组件,避免负载倒溜引发的设备故障。

  设计层面首先要考虑的是壳体的刚度与安装基准的统一性,整个箱体采用灰铸铁一体铸造成型后做时效处理,安装底面铣出整面的定位基准面,预留四个沉头安装孔,孔位的同轴度、与输出轴轴线的垂直度公差控制在IT7级以内,避免安装后出现轴系偏载,加速轴承和蜗轮齿面的磨损。箱体上部的盖板采用螺栓紧固连接,结合面铣削后加密封纸垫,既方便内部蜗轮蜗杆组件、轴承的装配调整,也能防止运行时润滑油渗漏,同时盖板上预留透气塞安装位,平衡箱体内外气压,避免长时间运行后油温升高导致内部压力过大冲破密封件。

  轴系布局上,输入轴采用两个深沟球轴承支撑在箱体侧部,轴端伸出端做骨架油封密封,适配标准Y系列电机的法兰安装尺寸,用户选型时可以直接匹配对应功率的电机,无需额外做连接法兰的定制加工。输出轴采用圆锥滚子轴承成对安装,能同时承受径向载荷和轴向载荷,毕竟蜗轮蜗杆啮合时会产生较大的轴向分力,普通深沟球轴承无法长期承受这类载荷,很容易出现早期点蚀失效。输出轴的轴伸端采用标准平键连接,键槽的对称度公差严格按轴径对应的国标要求设计,方便用户直接配套联轴器、链轮或者传动辊轮,不用二次加工修配。

  外形尺寸上,整个箱体的竖向高度控制在适配常规100到250W电机的规格区间,安装底面的孔距符合通用的小型减速机安装尺寸标准,输出轴中心高与市面同规格蜗轮减速机保持一致,用户做旧设备替换时可以直接安装,不用调整原有设备的支架高度和连接位置。箱体侧面预留油标安装孔和放油螺塞孔,油标位置对应箱体内润滑油的合理油位,刚好浸没蜗轮齿面的三分之一,既保证啮合面的充分润滑,也不会因为油位过高导致搅油损失过大、油温异常升高;底部的放油螺塞采用磁性螺塞,能吸附润滑油里的铁屑杂质,减少齿面和轴承的磨粒磨损,延长整机的维护周期。

  细节设计上,蜗杆的齿面采用渗碳淬火处理,硬度达到HRC58-62,蜗轮采用锡青铜材质离心铸造,和淬火蜗杆配对啮合时跑合性能好,抗胶合能力强,长期运行的磨损率更低。轴承端盖采用嵌入式结构,配合O型圈密封,端盖上预留调整垫片组,装配时可以通过增减垫片厚度来调整圆锥滚子轴承的预紧间隙,同时调整蜗轮蜗杆的啮合接触斑点,保证齿面接触面积沿齿高方向不小于60%,沿齿长方向不小于70%,避免局部载荷集中导致的齿面过早失效。整个结构的所有连接螺栓都采用标准内六角圆柱头螺钉,规格统一,方便现场维护时的工具适配,不需要准备多种规格的拆装工具。
