带侧装耳座的方形腔体机械连接构件

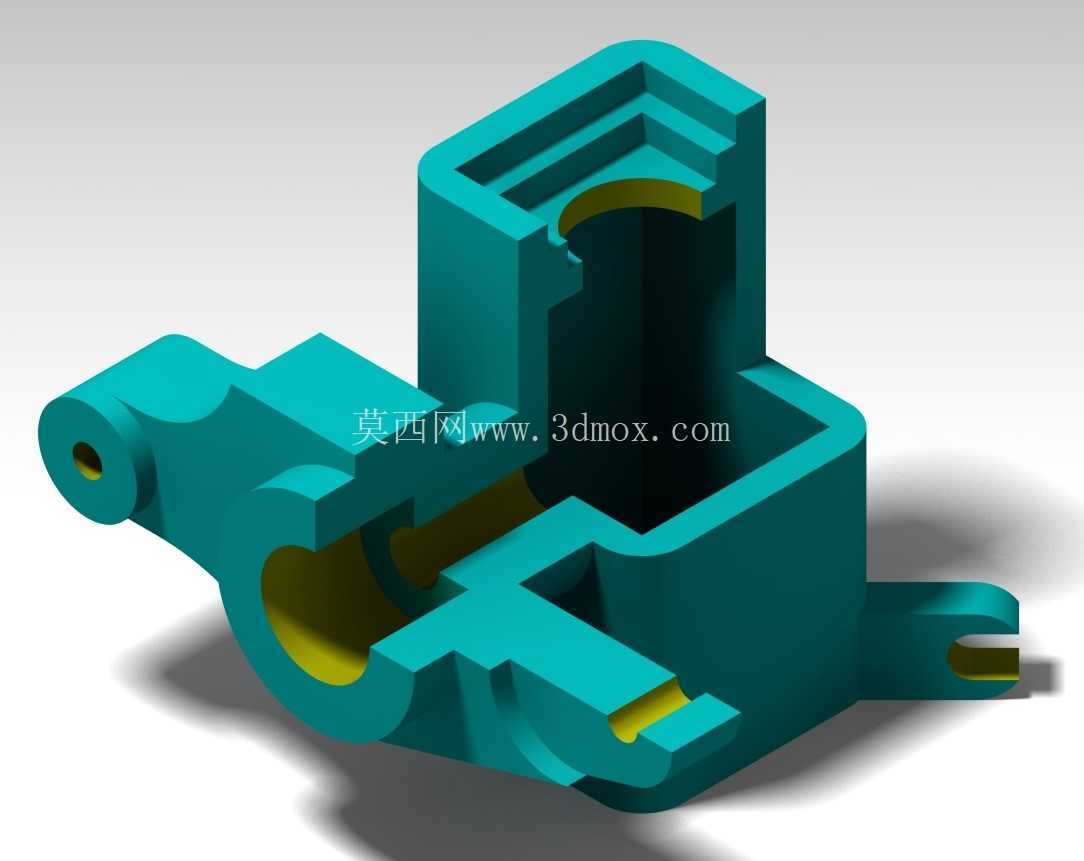

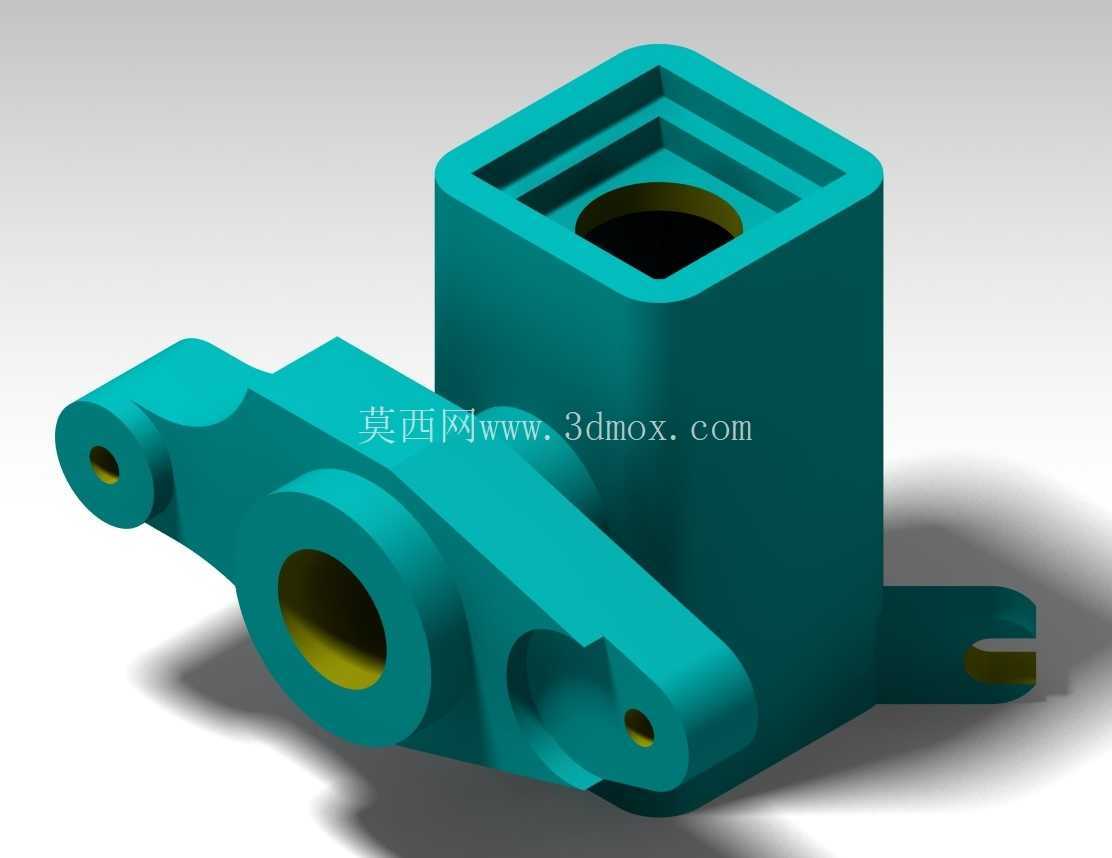

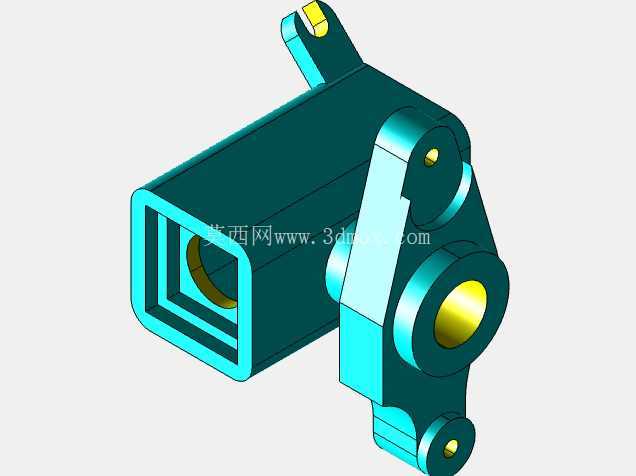

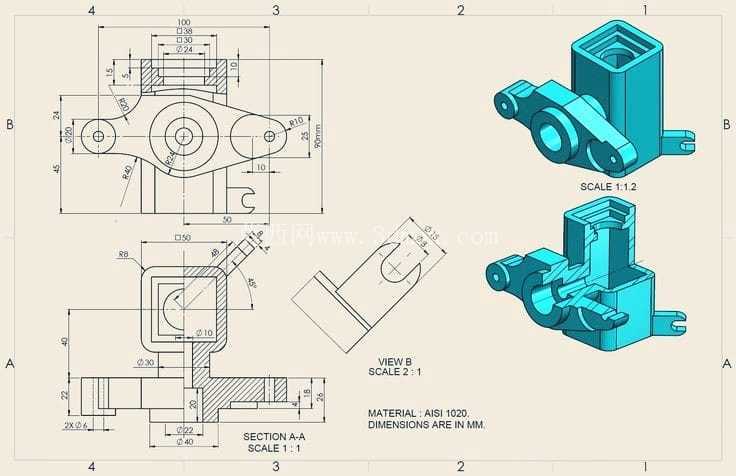

　　该构件属于流体回路与动力传输系统中的集成式连接结构件，日常多应用在中小型液压泵站、集中润滑系统以及小型工业流体输送管线的节点位置，承担管路转接、元件固定以及流体导流的复合功能，区别于常规单一功能的管接头或者安装座，该结构把腔体储容、侧向安装、多管路对接的需求整合在同一个实体上，能有效减少系统中零散连接件的数量，降低管线排布的复杂度，同时减少连接点的泄漏风险。从结构布局来看，主体采用上方下带延伸安装臂的一体式构型，上部为方形沉腔结构，腔体内壁做了阶梯式台阶设计，最内层的圆形通孔为流体主通道，通道内壁做了光滑过渡处理，可适配插入式的滤芯、节流塞或者单向阀芯，方形沉腔的台阶面用于安装密封端盖，四个边角做了圆角过渡，避免应力集中在直角位置，同时也能在端盖压紧密封件时提供均匀的承压面，防止密封件被尖角切损失效。主体侧向延伸出的横向凸台为核心的管路对接结构，凸台中心开有横向贯通的圆孔，与上部腔体的主通道垂直连通，孔口位置做了倒角处理，方便对接管路或者管接头的插入装配，凸台外圈的环形凸缘用于安装卡套式接头或者法兰压盖，凸缘端面的平面度要求控制在0.02mm以内，保证密封面贴合时无间隙。横向凸台两侧延伸出的带孔耳座为安装固定结构，两个耳座上的安装孔为同轴设计，孔内可穿装固定螺栓或者铰接销轴，既可以通过螺栓将整个构件锁紧在设备安装基板上，也可以通过销轴实现构件与摆动类执行元件的铰接连接，耳座与主体连接的位置做了加厚的三角加强筋结构，能承受管路振动带来的交变载荷，避免耳座与主体连接处出现断裂失效。构件尾部延伸出的单耳带槽结构为辅助定位结构，槽口为开口式设计，可卡装在设备的定位销上，在主螺栓锁紧前提供预定位，方便装配时快速对位，减少装配调整的时间。从设计思路上看，该结构采用一体化铸造成型后再做机加工的工艺路线，所有安装面、密封面、孔位都留有机加工余量，非配合面保留铸造的拔模斜度，在保证结构强度的前提下尽可能减少实体材料的用量，降低构件自重。外形尺寸方面，主体方形腔体的外轮廓边长控制在适配常规20通径管路的范围内，横向凸台的中心高度与常规液压阀组的安装孔位高度匹配，两侧耳座的安装孔中心距符合通用安装支架的孔距标准，不需要额外制作过渡转接板就可以直接安装在现有标准化的设备安装面板上。安装边界上需要注意，构件上部的方形沉腔上方需要预留至少等于腔体深度的操作空间，方便端盖的拆装以及内部元件的更换，侧向凸台的对接管路方向需要预留足够的管路弯曲半径，避免管路弯折造成流阻过大，两侧耳座的固定螺栓需要采用防松垫圈，因为流体通过时会产生一定的脉动振动，长期运行下容易出现螺栓松动的问题。结构上所有的流道转角位置都做了圆弧过渡，没有直角死角，能减少流体在腔体内的压力损失，同时避免流体中的杂质在死角位置沉积造成流道堵塞，适合输送粘度不高的液压油、润滑油以及中性工业流体。
