连杆式双铰接传动摆臂轮廓结构

　　该结构属于典型的双铰接连杆摆臂类零件，整体轮廓由多段相切圆弧、直线段和两组同轴孔系构成，常见于轻载传动机构、联动夹持装置、调压执行机构以及需要将旋转运动转化为往复摆动的设备中。零件左侧设置一组较小的铰接孔，右侧布置一组较大的回转孔，中部通过连续曲线轮廓形成力流过渡，使两个铰接中心之间既保持确定的中心距，又能够在装配后绕各自销轴稳定摆动。

　　从实际用途看，这类摆臂多用于传递位移和较小扭矩，例如稳压调节机构中的联动支承、夹具开合机构中的传动臂、小型自动化设备中的角度转换连杆，以及教学实训中用于演示圆弧约束和相切关系的典型草图件。它不是单一外形件，而是通过孔位、轮廓和连接曲线共同决定运动边界的功能件。设计时需要优先确认两个主孔的中心距、孔径配合以及外轮廓与相邻构件的干涉关系，再处理局部减重孔和过渡圆弧。

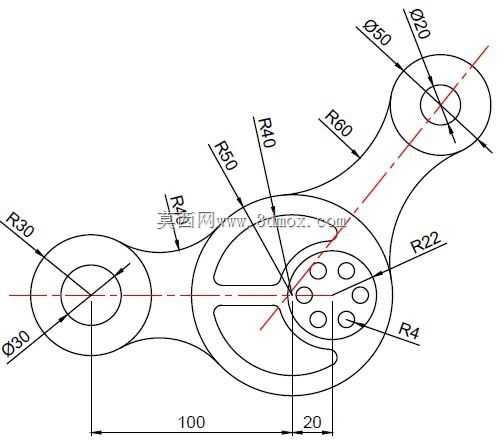

　　图面中左侧铰接端外圆为Ø30，中心孔为Ø20；右上方回转端外圆为Ø50，中心孔同样为Ø20。两端孔径一致，有利于选用相同规格的销轴、衬套或紧固件，降低备件种类。两主孔中心连线方向上标注有100和20两项尺寸，其中100用于控制主要铰接中心之间的跨度，20用于约束中部特征相对基准的位置。右端大孔周围分布多个小孔，小孔直径为R4所对应的Ø8，这些孔可作为减重孔、辅助固定孔或与端盖、限位片、传感支架连接的安装孔。

　　轮廓设计采用多半径圆弧相切拼接。右上方大端外侧通过R60圆弧与中部曲线衔接，R40、R50等圆弧负责形成主体外边界，R22用于右端内侧过渡，R4圆弧则出现在小孔附近或局部锐边位置。多段圆弧并非单纯装饰，而是在保证外形连续的同时控制材料分布：靠近孔壁的位置保留足够承力截面，远离力流路径的区域通过曲线收窄减少质量。轮廓上下两侧呈近似对称的流线形态，能够避免摆臂在高速往复运动中产生明显应力集中，也便于加工时采用铣削轮廓一次成形。

　　建模时应先建立两主孔中心连线作为草图基准，再按中心距确定左右铰接点。左端以Ø30外圆和Ø20内孔构成套筒端，右端以Ø50外圆和Ø20内孔构成主回转端。右端六个小孔围绕中心区域排布，绘制时需要注意小孔与外轮廓、主孔以及相邻小孔之间的最小壁厚，不能只满足几何相切而忽略加工余量。中部轮廓可先绘制R60、R50、R40等控制圆弧，再添加相切约束，使曲线在连接处保持G1连续。若后续需要生成实体，可在封闭草图后按板件厚度拉伸，并对孔口、锐边和高应力过渡区添加倒角或圆角。

　　安装边界方面，该零件运动时会绕两端销轴发生相对转动，因此外轮廓不能只按静态位置检查。左端点附近Ø30外圆与右端Ø50外圆在摆角变化时均可能扫过相邻机架，R60和R50形成的外侧曲线是主要干涉检查区域。装配设计中应在销轴两端预留挡圈、衬套或轴承位置，孔的配合可根据运动频率选择间隙配合或过渡配合。若零件用于频繁摆动，建议在Ø20孔内增加耐磨衬套，将磨损集中在可更换件上；若用于低速定位机构，也可直接采用销轴穿过板件并以螺母锁紧。

　　结构受力上，两主孔之间的连线是主要传力路径，中部材料不宜过度削减。右端小孔虽然能够减轻质量，但如果承担螺钉预紧力，应保证孔边到外轮廓的距离不小于孔径的一定比例，避免锁紧后出现局部变形。外轮廓中的R40和R50圆弧承担平滑过渡作用，加工时不应随意改成折线或小半径连接，否则在交变载荷下容易从过渡处产生裂纹。对于需要批量制造的场景，该平面轮廓件适合采用激光切割、水刀或数控铣削加工，孔系可在同一装夹中完成，以保证孔位相对位置精度。

　　从机构匹配角度看，该摆臂的两个Ø20孔决定了它可以与标准销轴、滚动轴承或自润滑衬套组合使用。左端较小外圆适合作为从动铰接端，右端较大外圆适合作为安装驱动件或联动盘的一端。中部多个小孔提供了附加接口，可在不改变主轮廓的情况下安装限位块、复位弹簧座、感应片或配重片。这样的设计使同一轮廓能够适应不同设备的调节需求，也便于在样机阶段通过更换附件验证运动方案。

　　实际三维建模和工程出图时，应将两孔中心设为关键基准，中心距100作为强约束尺寸，右端局部20尺寸用于控制内部特征位置。所有圆弧半径需要在草图完全约束后再进行拉伸，避免相切链条中出现多余自由度。完成实体后，应围绕两个铰接轴做运动包络检查，重点核对R60外侧、R22内侧以及小孔区域在极限摆角下是否与机架、螺栓头或其他连杆发生接触。通过这种方式建立的模型，不仅能还原图纸轮廓，也能直接服务于机构干涉校验、加工备料和后续装配调试。
