三耳带孔法兰式安装连接盘工程设计图

这类三耳带孔的法兰式连接盘，多应用在中小型电源变压器的端部安装固定场景，作为变压器本体与安装机架之间的衔接承载件，既承担变压器本体的重量载荷，也通过均布的定位孔保证绕组与外部接线端的同轴度，避免长期运行过程中因振动出现绕组偏移、接线端子松脱的问题。从实际使用场景来看，这类零件常安装在小型工频电源变压器的上端盖位置，三个向外延伸的安装耳分别对应机架上的三个固定点位，相比圆形整法兰结构，三个耳式结构能在保证连接强度的前提下减少零件整体重量，同时降低安装时的对位难度，操作人员无需转动整圈找孔位，只需对准三个耳的位置即可完成初步定位。

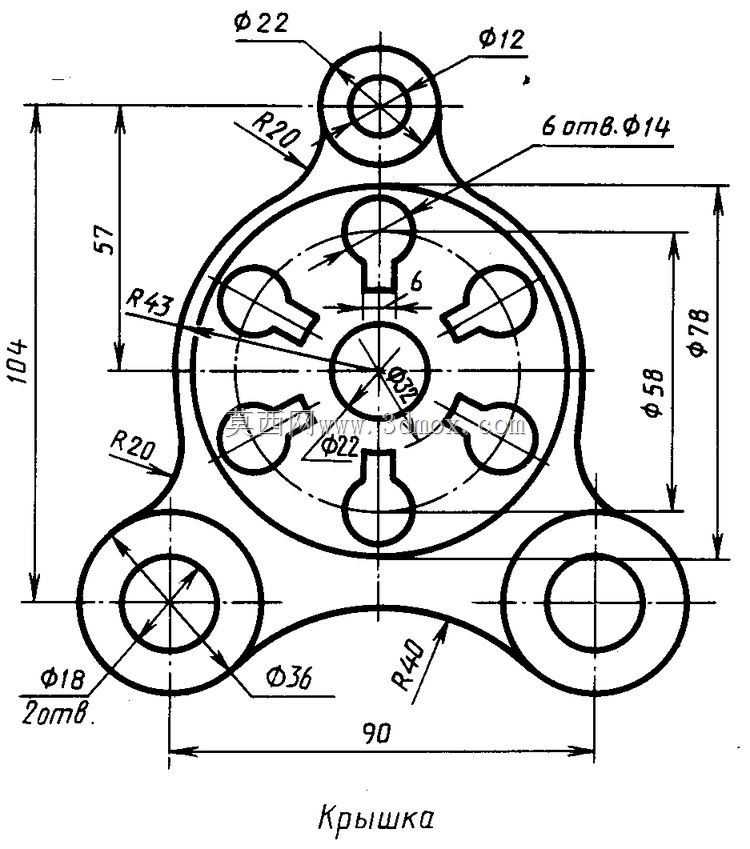

从结构设计逻辑来看，零件主体为圆形承载基体，中心区域设置阶梯式内孔，最小内孔直径12mm，外层阶梯孔直径22mm，该阶梯结构主要用于嵌套变压器的中心定位轴或者引出线护套，避免引线与金属基体直接接触造成磨损。基体上均布6个直径14mm的通孔，孔端带有6mm宽的键槽式让位结构，这6个孔对应变压器绕组端部的固定螺栓，键槽结构可以给螺栓安装预留扳手操作空间，也能补偿小范围的加工位置误差，避免螺栓与孔壁出现卡滞。基体的外圆直径设置为78mm，内侧环形定位面直径58mm，这个环形面是与变压器端盖贴合的基准面，加工时需要保证平面度公差，避免安装后出现贴合间隙导致固定松动。

三个向外延伸的安装耳采用R43的圆弧与主体基体平滑过渡，避免直角连接处出现应力集中，每个安装耳的端部设置安装孔，其中顶部安装耳的外圆直径22mm，中心孔直径12mm，底部两个安装耳的外圆直径36mm，中心孔直径18mm，底部两个孔采用2mm深的沉孔结构，用于容纳螺栓头，保证安装后螺栓端面不突出零件表面，避免与周边其他零部件产生干涉。三个安装耳的中心距设置为90mm，顶部安装耳中心到底部两个安装耳中心连线的垂直距离为57mm，这个尺寸是对应标准小型变压器安装机架的孔位尺寸设计的，能直接适配现有通用机架，无需额外加工转接板。安装耳与主体连接位置采用R20的圆弧过渡，进一步降低应力集中系数，在变压器运行产生持续微振动的工况下，能有效避免连接位置出现疲劳裂纹。零件底部的弧形轮廓采用R40的圆弧设计，既可以避让机架上的凸起加强筋，也能减少零件整体的材料用量，降低制造成本。

从安装边界来看，零件整体最大外轮廓尺寸不超过90mm×57mm，安装后突出变压器端面的高度由板材厚度决定，通常采用3-5mm厚的冷轧钢板冲压或者钣金加工成型，安装时底部两个沉孔采用M16螺栓固定，顶部孔采用M10螺栓固定，拧紧力矩按照普通碳素钢螺栓的标准力矩设置即可，无需额外的防松结构，因为6个绕组固定孔与三个安装孔形成的三角形稳定结构，本身就能抵消大部分运行振动带来的松动趋势。设计时特意将三个安装耳的孔位做了差异化尺寸处理，顶部小孔、底部两个大孔的布局能起到防呆作用，避免安装时出现方向装反的问题，一旦装反底部大孔无法对准机架上的小直径定位柱，操作人员能立刻发现安装错误，减少装配失误率。中心区域的阶梯孔与6个带让位的安装孔采用同轴度公差约束，保证绕组安装后与安装基准面垂直，避免引线出现倾斜受力，长期使用过程中能减少引线根部的弯折疲劳，提升变压器整体的运行可靠性。
