叉形铰接联动机械臂连杆结构

　　该零件属于典型的叉槽式铰接联动构件，整体采用一体化铸锻后精加工的成型思路，在轻工自动化输送线、小型包装设备摆臂机构、桌面级工装夹具以及教学演示连杆机构中都有大量同类应用场景。这类构件的核心作用是在两个存在相对摆动、小幅滑移的运动副之间传递扭矩与推拉载荷，一端通过大直径同轴孔位完成与固定机架转轴的铰接，另一端开设平行双叉槽，用来嵌入配对摆臂的销轴，既可以约束销轴的径向窜动，又能给联动部件预留装配公差与运动补偿间隙，避免多连杆累计误差造成运动卡滞。

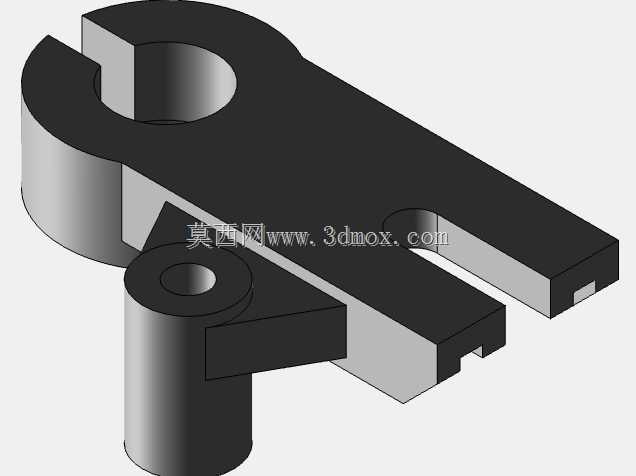

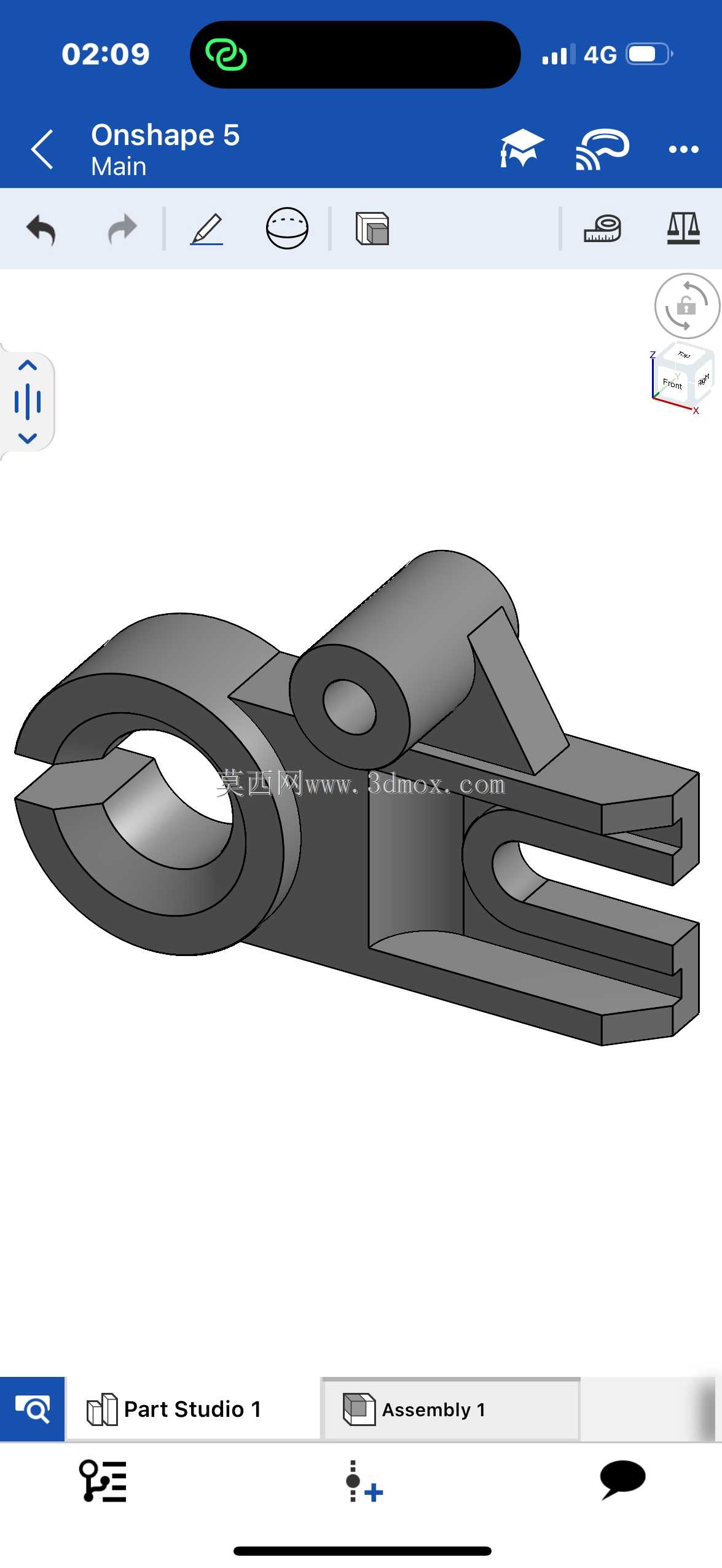

　　从结构布局来看，零件左端设置大尺寸带加厚凸台的铰接环，环孔内壁预留了衬套压装余量，实际量产时可根据载荷等级选配铜基含油衬套或者滚针轴承，铰接环外侧做了圆弧过渡加厚，在反复交变摆动力作用下，孔口边缘不会出现应力集中开裂。中部的斜向加强筋从铰接环外壁一直延伸到上方的小直径铰接凸台，筋板厚度按照悬臂受弯工况做了渐变处理，靠近主受力环的位置筋厚更大，向末端叉口方向逐步收薄，在保证整体抗弯刚度的前提下尽可能降低零件自重，减少机构高速往复摆动时的惯性冲击。上方的小圆凸台为第二铰接点位，用来连接驱动连杆或者复位弹簧挂座，凸台孔与左端大孔的中心距是整个连杆机构的核心运动参数，建模时两孔的平行度、中心距公差直接决定后续机构运动轨迹是否符合设计预期，加工环节需要一次装夹完成两孔的镗削，避免二次装夹带来的位置度偏差。

　　右端的平行双叉槽是该零件的功能核心，叉槽的两个内侧壁设计为平行平面，槽宽尺寸按照配对销轴的直径配合间隙设定，常规工况下选取H8/f7的间隙配合，既保证销轴可以在槽内顺畅滑动，又不会因为间隙过大出现运动冲击异响。叉槽的末端做了开口导向倒角，装配时可以快速将配对销轴导入槽内，降低现场装配的对位难度。零件底部的平直安装基面可以在机加工时作为定位基准，铣削平面后以此为基准找正加工各孔位，保证所有铰接轴线都与基面保持垂直，避免连杆运动时出现别劲、偏磨的问题。

　　在安装边界方面，该连杆的整体外轮廓需要在摆动包络范围内预留至少3至5毫米的安全间隙，避免机构运行时和周边机架、护罩发生干涉；大铰接孔的轴向长度适配常规标准轴用挡圈的安装尺寸，销轴穿入后两端通过挡圈或者锁紧螺母限位，叉槽位置的销轴需要加装开口销防止轴向脱出。针对不同载荷场景，该结构可以在不改变外部安装尺寸的前提下，调整加强筋厚度、更换衬套材质，轻载场景可采用工程塑料注塑成型降低成本，中重载工况则选用45号钢调质后表面发黑处理，铰接孔位做淬火硬化提升耐磨寿命。整个零件的建模过程完全遵循运动副优先的设计逻辑，先确定各铰接点的中心距与运动轨迹，再反向推演实体壁厚与加强结构，既满足机构的运动功能需求，也兼顾了加工工艺性与现场装配维护的便利性。
