家用E型燃气表概念结构设计

　　民用燃气计量终端的结构开发，首先要贴合居民厨房、户外表箱、集中管廊这几类最常见的安装场景，这套住宅类燃气表的概念方案，正是围绕户内燃气输配末端的计量需求展开。日常运维里，燃气表需要承接入户立管的燃气通路，精准统计用户天然气使用量，同时要兼顾抄表读取、管路对接、壳体防护、后期检修拆装的全部实操要求，结构设计的每一处取舍都直接对应现场施工和长期使用的痛点。

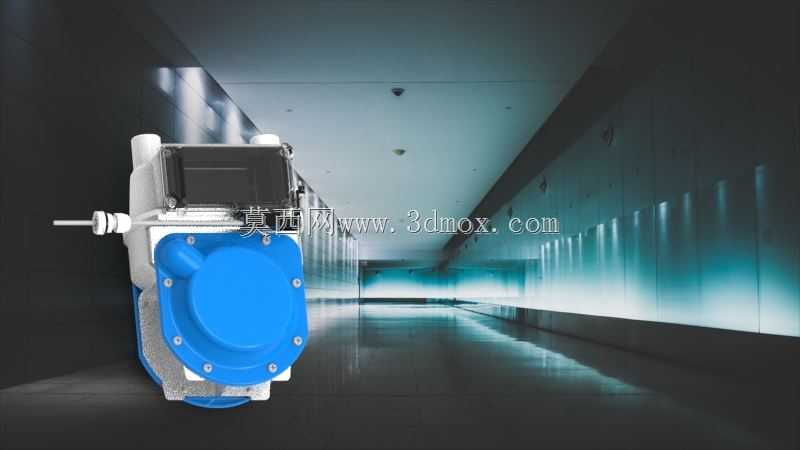

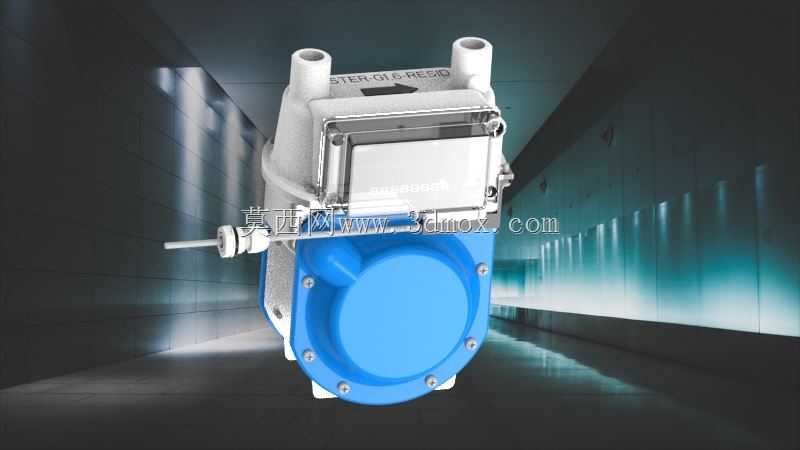

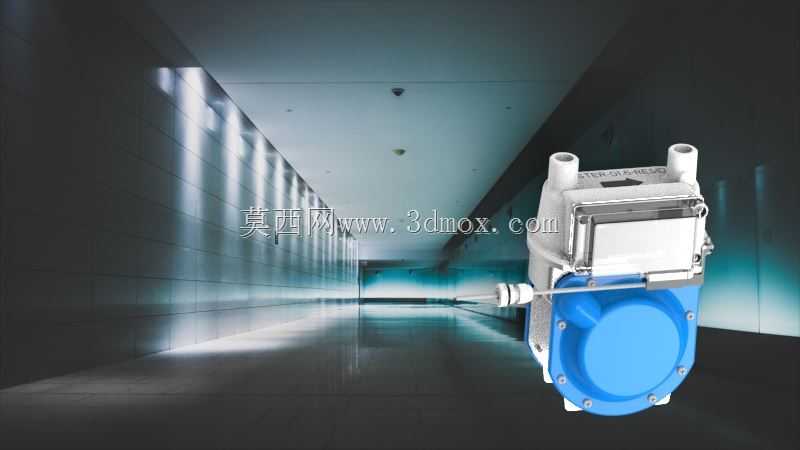

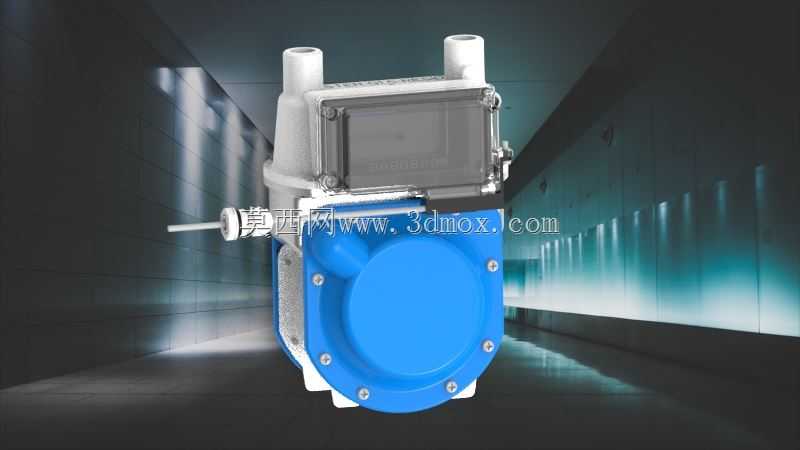

　　从功能布局来看，整机上部设置两个同轴向上伸出的管状接口，分别对应燃气进气与出气通路，接口的中心距、伸出高度都预留了标准燃气镀锌管、不锈钢波纹管的对接操作空间，接口根部做了加厚凸台结构，避免管路拧紧时产生的扭矩直接作用在上壳薄壁位置，造成壳体开裂、密封失效。表体前侧上方嵌入了透明视窗组件，视窗采用下沉式安装槽设计，周边预留密封胶条的压装余量，既可以保护内部计数显示模组，避免厨房油烟、飞溅水渍、擦拭清洁时的剐蹭损伤刻度与电子元件，透明罩的倾斜角度也适配普通人站立抄表的视线高度，不用俯身凑近就能清晰读取计量数值。视窗侧边引出的横向细杆结构，对应脉冲信号输出或者外置触发校验的接口位，方便后期检定作业时外接标准校验设备，不用拆解表体就能完成计量精度核验。

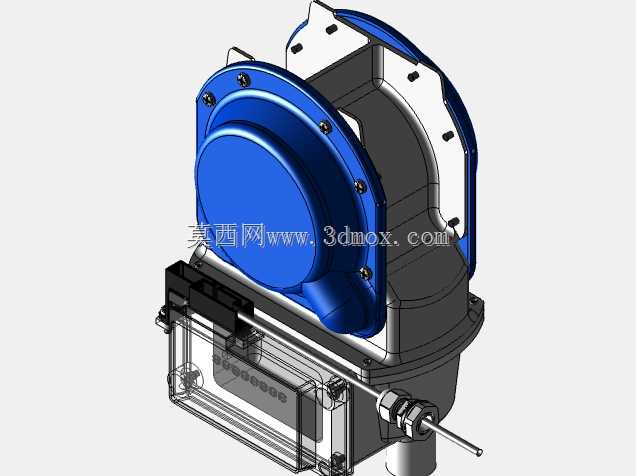

　　整机下部的蓝色端盖是计量机芯的维护舱位，端盖沿圆周均匀布置了多颗紧固螺钉，螺钉孔位做了沉台设计，装配后螺钉头部不突出端盖平面，既保证端盖和主壳体之间的密封压紧力均匀分布，杜绝燃气微泄漏的隐患，也避免突出棱边在狭窄安装空间里刮伤施工人员、剐蹭周边管线。蓝色端盖和灰白色主壳体的分模线沿着机芯腔体轮廓走向设置，把内部的膜片计量腔、传动齿轮组、计数进位机构全部封闭在壳体型腔内部，壳体侧壁的加强筋沿着气流冲击、管路受力的方向排布，在控制整体壁厚、降低整机重量的同时，承受住入户管网规定的静压测试压力，不会出现壳体鼓胀、接缝渗漏的问题。

　　安装边界层面，整机的竖向轮廓适配普通居民家用燃气表的安装空位，顶部两个管路接口的间距符合民用燃气表的通用安装规范，替换老旧表具时不需要大幅改动原有入户管路的走向，表体左右两侧预留的净空满足扳手操作拧紧管接头的空间需求，背部的挂装卡位可以直接固定在墙面预置的表架上，挂装承重位置做了局部加厚，灌满燃气、长期使用后不会出现挂耳断裂、表体下坠拉扯管路的问题。

　　设计思路上，这套方案没有追求过度复杂的异形外观，所有结构特征都优先服务于计量可靠性与装维便利性：壳体的棱角全部做了圆弧过渡，避免压铸或者注塑成型时出现应力集中，也减少运输、安装过程中磕碰掉漆、壳体碎裂的概率；视窗区域的独立密封结构，把电子显示部分和燃气腔体完全隔离开，即便内部腔体出现轻微凝露，也不会侵蚀显示电路；下部可拆卸端盖的设计，让机芯检定、零件更换时不用拆解上下主壳体的管路连接，大幅缩减现场运维的操作时长。针对厨房多油烟、高湿度的使用环境，壳体外表面的平整面占比高，没有容易积污的狭窄凹槽，日常清洁擦拭非常方便，外露的金属连接件都做了防锈适配，长期处于潮湿环境也不会出现锈死无法拆卸的情况。集中表箱安装场景下，多块表并排排布时，整机的横向宽度控制合理，相邻表的管路、视窗不会互相干涉，抄表人员逐表读取数值时视线不会被遮挡，管路排布也能保持整齐统一。
