立式带安装耳座机械支撑支座结构

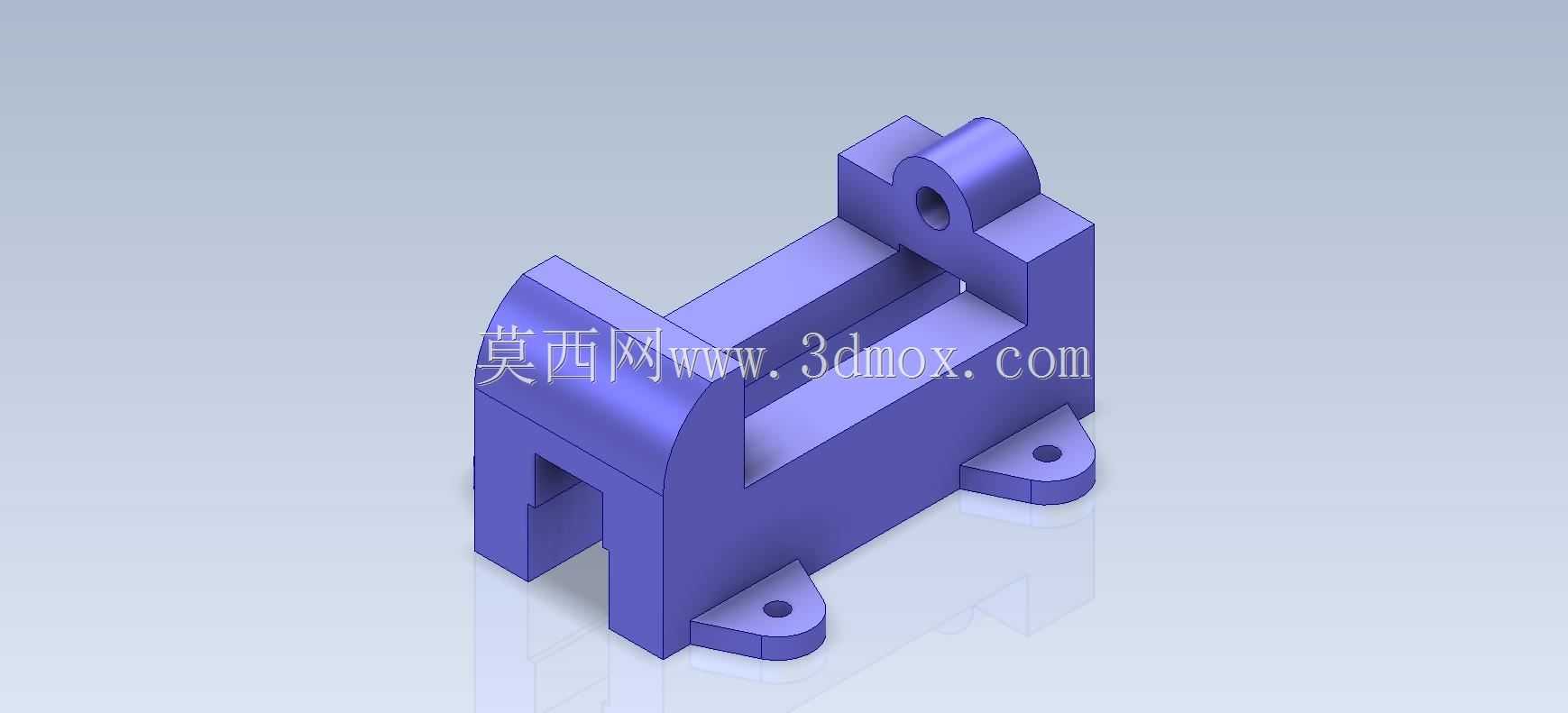

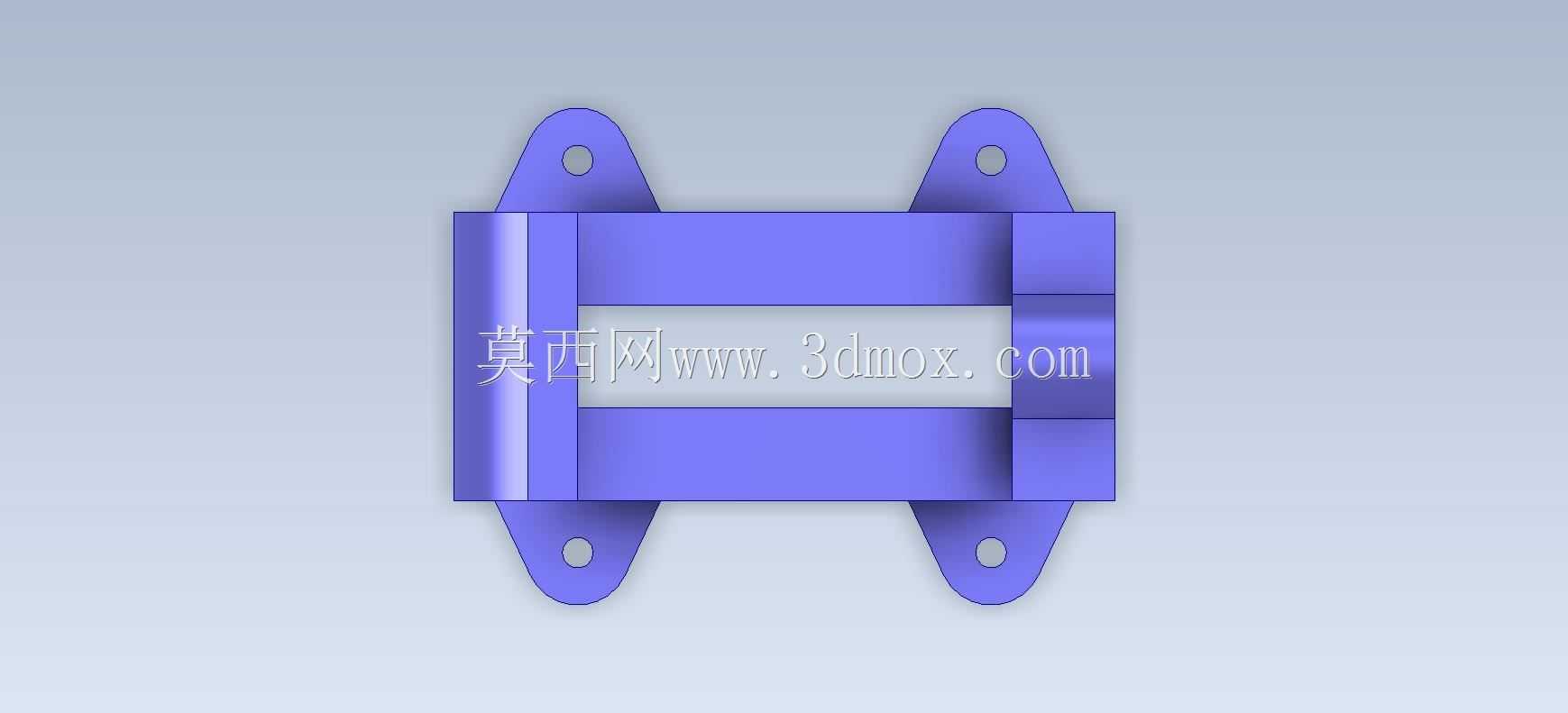

　　该支撑类零件在小型工装台架、教学实训设备以及轻型自动化输送线侧边定位机构中较为常见，主体承担竖向承载、侧向限位以及外接零部件安装基准的作用。零件底部设置两处带通孔的外翻安装耳，耳座与主体侧壁通过圆弧过渡衔接，既避免直角根部应力集中，也为螺栓穿装预留了足够的扳手操作空间；实际装配时，可通过M6或M8规格内六角螺栓将整个支座固定在铝型材工作台面、钢板机架或者木质实训台面上，安装孔的跨距在建模阶段就预留了公差余量，两个耳座的孔位同轴度、孔轴线与底面的垂直度都需要在草图约束阶段优先锁定，避免后续装配出现螺栓别劲、支座贴合面翘曲的问题。

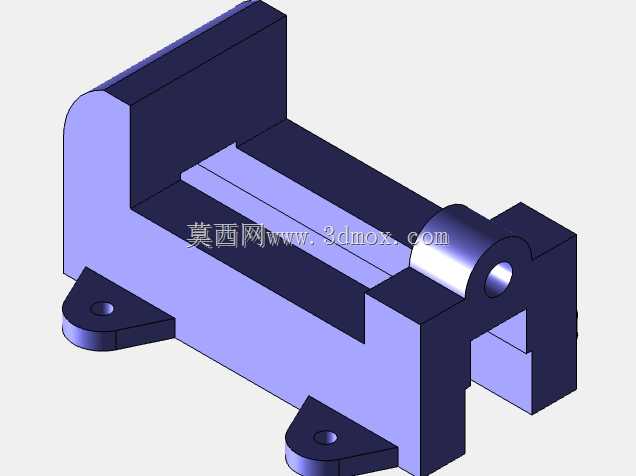

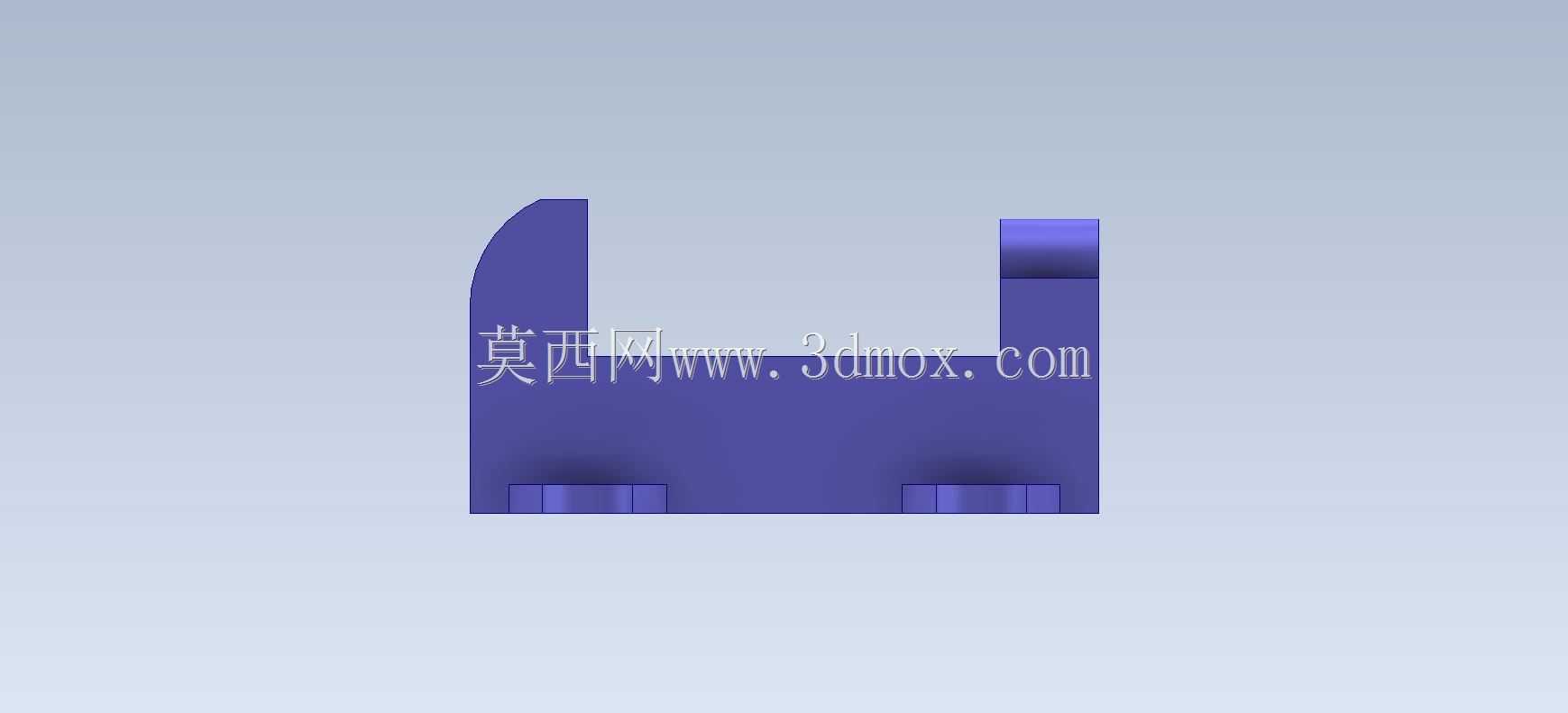

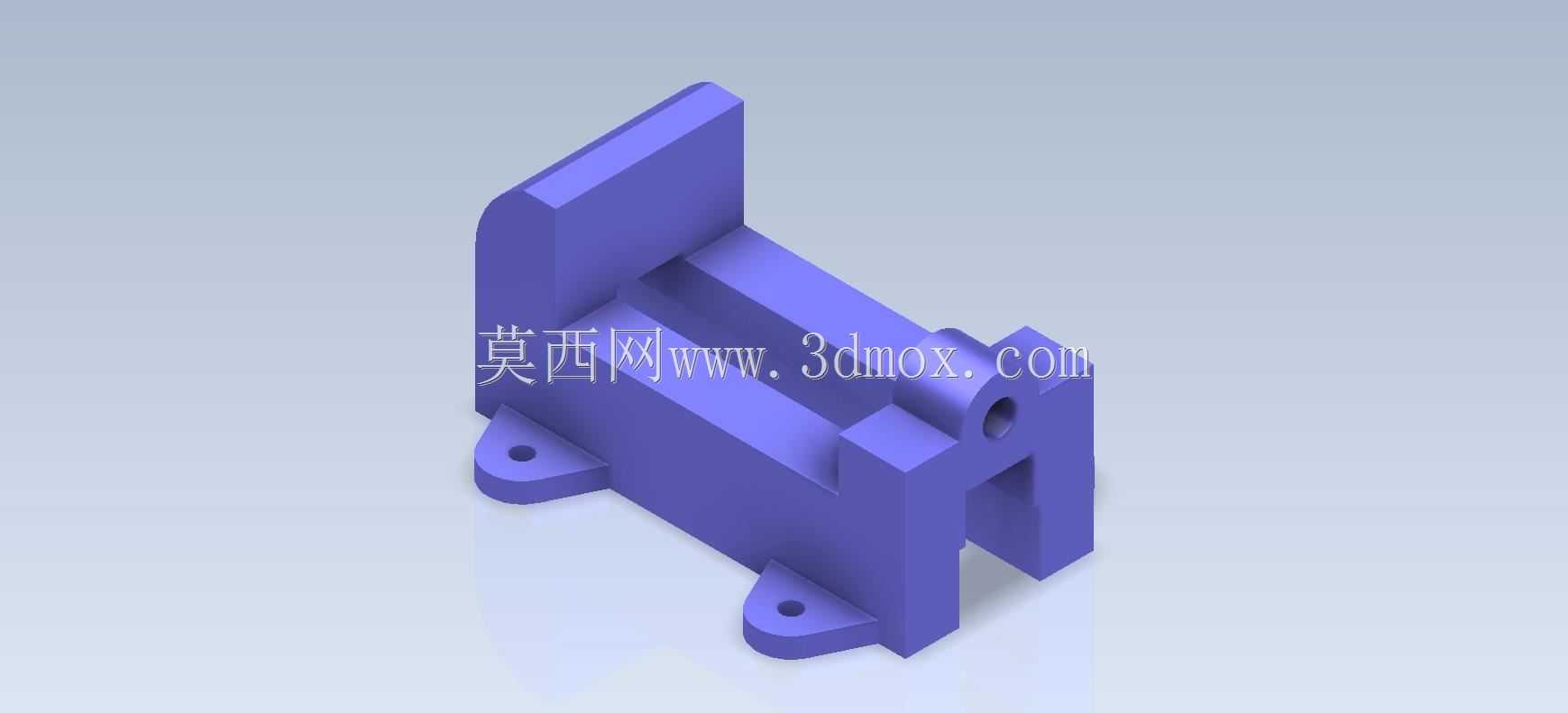

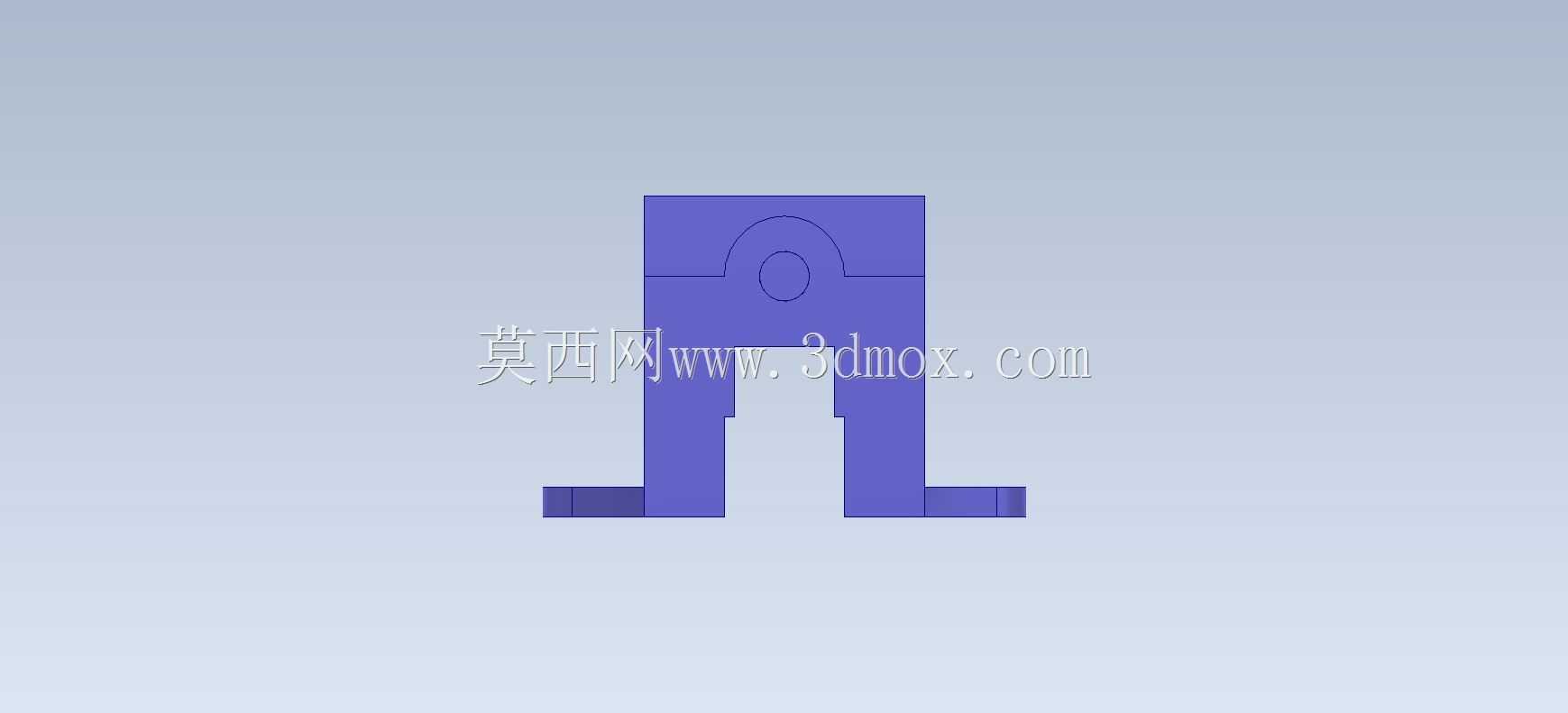

　　从整体结构布局来看，零件主体采用不等高的立壁加中部横向承托梁的组合形式：后侧立壁高度明显高于前侧，高出的板面可以作为挡料、靠位或者外接传感器安装板的贴合基准，中部贯通的槽型空间既可以容纳轴类零件、小型导向块穿过，也能有效降低零件整体自重，减少3D打印或者铣削加工时的材料消耗。前侧立壁上开设的同轴圆孔是整个零件的核心功能特征，孔位轴线与底部安装面保持平行，在实际设备中该孔可穿入短销轴、定位销或者小型导向轴，用来铰接摆杆、挂载限位拨片，孔口周边做了局部加厚凸台，避免薄壁处开孔后刚性不足，受侧向载荷时出现孔口变形。

　　建模过程中可以先从底部安装基准面入手绘制主体外轮廓草图，优先拉伸生成底部基座与两侧立壁的基础实体，再通过切除命令拉出中部的通槽与前侧的铰接孔；两处外翻安装耳不要单独做拼接实体，采用与主体一体拉伸后再添加圆角的方式处理，能保证零件结构的整体性，耳座底面与主体底面设置为共面，装配时可以完全贴合安装基面，不会出现局部悬空。后侧高立壁的顶部棱边、耳座的外轮廓边角都添加了适配的铸造或加工圆角，既符合常规铸件的拔模工艺要求，也能避免实训操作时尖锐棱边划伤装配人员。

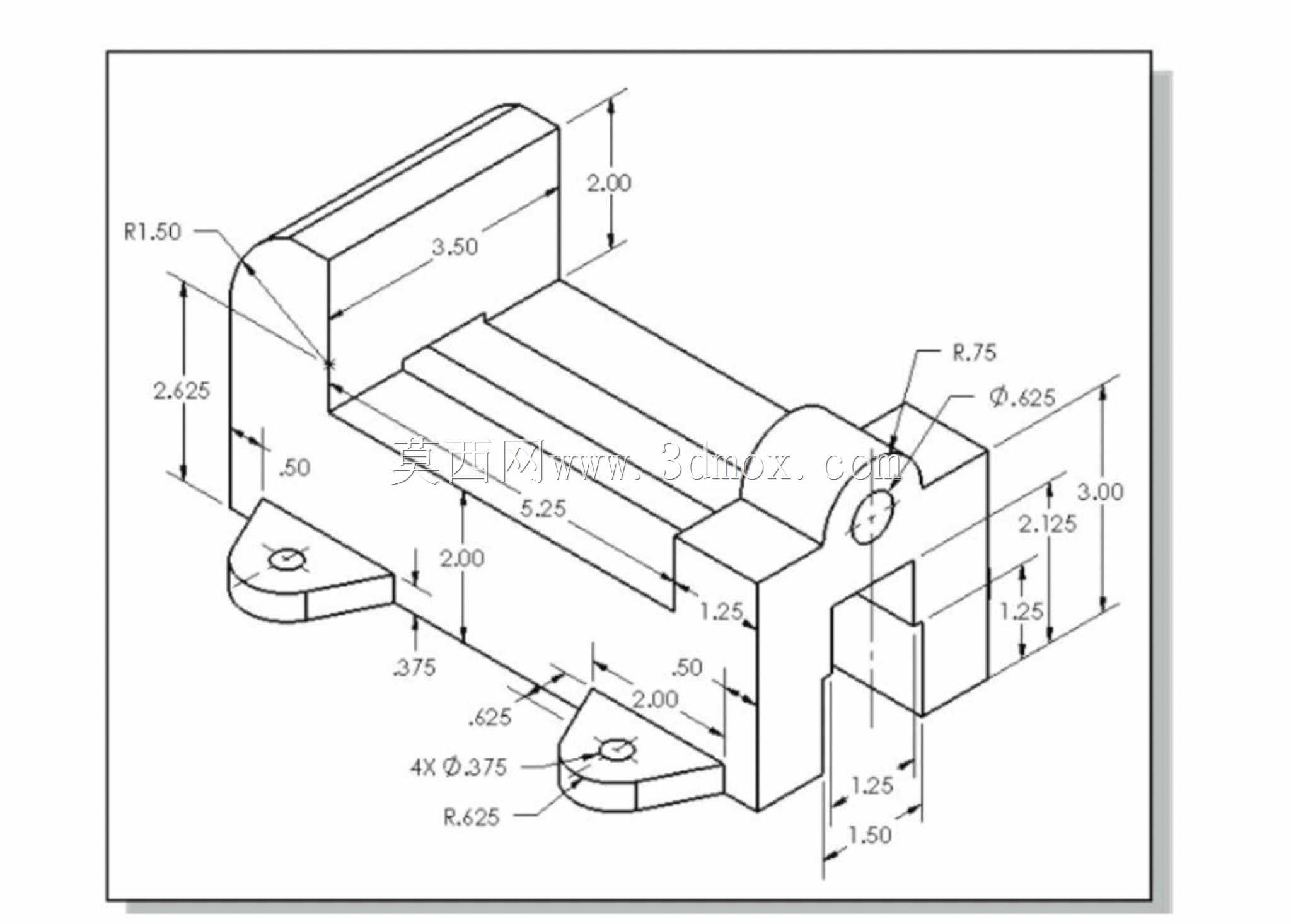

　　在尺寸边界把控上，零件整体长宽高比例偏向窄高型，底部两个安装耳向主体外侧延伸的长度控制在耳座孔径的1.5倍左右，既保证螺栓压紧时的受力面积，也不会占用过多台面安装空间；中部横向承托梁的壁厚与两侧立壁保持均匀，整体壁厚差控制在2mm以内，若采用注塑或者3D打印工艺制作，均匀壁厚可以有效避免冷却收缩不均导致的形变，若采用铝合金铣削加工，均匀的壁厚也能减少加工时的振刀风险。前侧铰接孔的中心高度设置在主体总高的三分之二位置，这个高度区间既可以保证销轴穿装后下方有足够的避让空间，也能让挂载的摆杆类零件获得合适的摆动行程，不会和底部安装面发生运动干涉。

　　这类结构非常适合机械入门学习者练习特征建模思路：从基准选择、草图约束到拉伸、切除、圆角特征的顺序排布，都贴合工厂实际支座类零件的设计逻辑，完成建模后还可以进一步做静态受力仿真，模拟耳座受螺栓预紧力、立壁受侧向推力时的应力分布，验证圆角过渡区域、孔口凸台位置的刚性是否满足使用需求，也可以在此基础上拓展添加螺纹孔、定位销孔等特征，衍生出适配不同工装场景的变体支座。
