黄色0603贴片发光二极管封装

项目分类:交流稳压器 发布时间:2024-11-12 ID:791998
  • 黄色0603贴片发光二极管封装
  • 黄色0603贴片发光二极管封装
  • 黄色0603贴片发光二极管封装
  • 黄色0603贴片发光二极管封装
  • 黄色0603贴片发光二极管封装

  0603规格贴片式黄色发光二极管属于表面贴装类光电器件,在消费电子、工业控制板卡、仪器仪表面板、车载低压指示回路以及小型化通信终端中应用十分广泛。这类器件的核心作用是在有限的PCB板面空间内提供状态指示、信号反馈与局部照明,常见于电源指示灯、故障告警灯、按键背光、矩阵显示点位以及设备运行状态提示等场景。相较于直插式LED,0603封装依靠回流焊工艺完成贴装,能够显著提升板级装配密度,减少引脚占用面积,适配自动化高速贴片机的拾取与贴放流程。

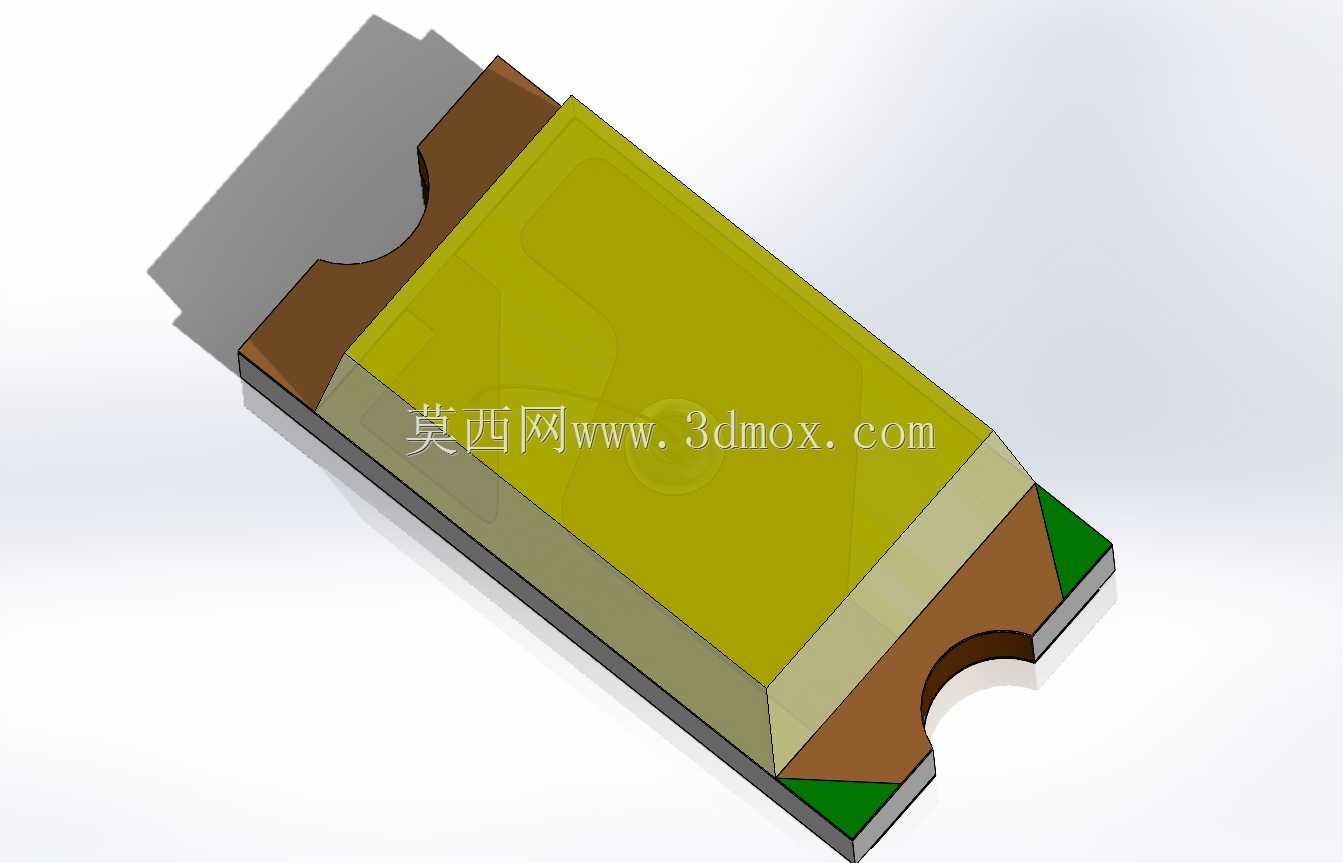

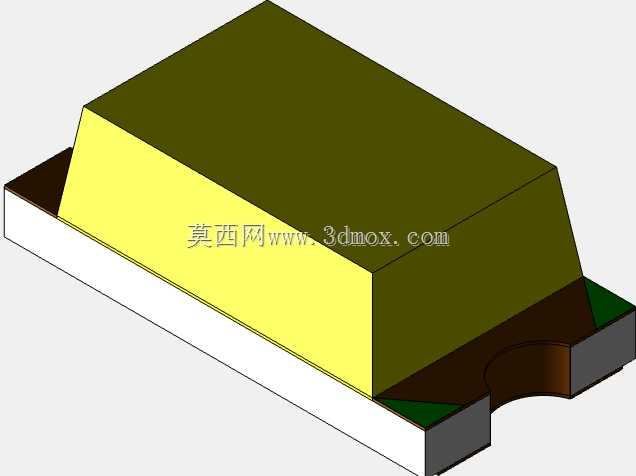

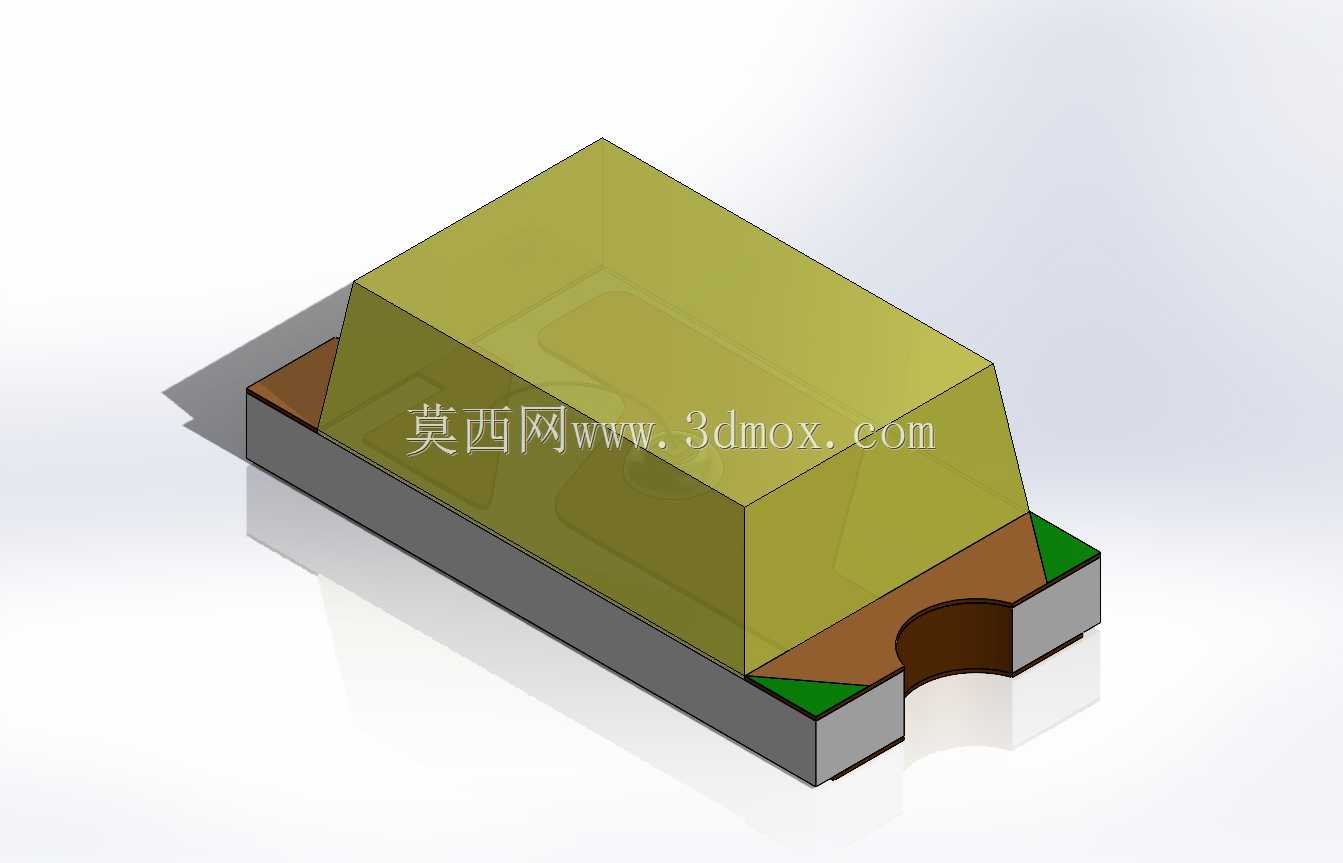

  从结构组成来看,该器件主要由黄色透光封装胶体、内部发光芯片、键合引线、金属支架电极以及底部焊接端构成。外部胶体采用略带黄色调的半透明树脂成型,既承担光学扩散与出光角度约束的作用,也对内部芯片和引线形成机械保护,隔绝湿气、灰尘与轻度外力冲击。胶体外形在三维模型中呈现为顶部略带斜度的梯台状,这种造型并非随意造型,而是围绕出光路径与模具脱模工艺共同确定:斜面有助于控制光线发散范围,同时在注塑封装时便于胶体从模腔中顺利脱出,减少侧壁拉伤与成型缺陷。

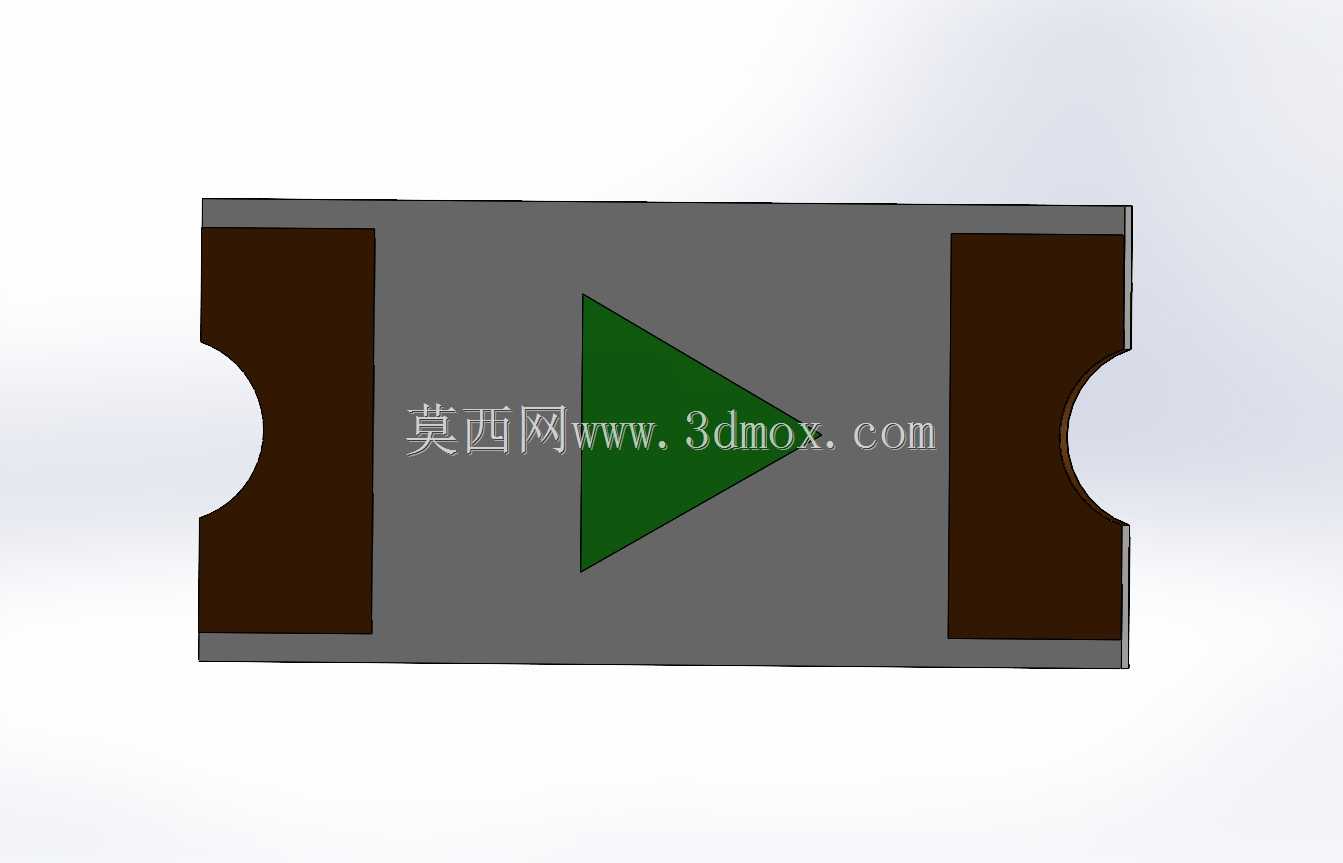

  底部支架承担导电与支撑双重功能。模型中可见两侧金属焊端沿器件长度方向布置,焊端外侧与PCB焊盘接触,内部则通过支架承载芯片并形成电流通路。发光芯片通常固定在其中一侧支架上,通过金线或合金线与另一侧电极形成回路;当正向电流通过时,芯片激发黄光波段光线,经封装胶体折射和扩散后向外输出。焊端外形需要兼顾焊接润湿面积、贴片吸嘴拾取稳定性以及相邻器件之间的绝缘间隙,因此端部通常设计成规整平面,并在胶体侧面露出明确的金属边界,便于锡膏熔融后形成可靠焊点。

  建模时需要重点把握1.6×0.8×0.55mm这一外形边界。长度方向决定器件在PCB上的焊盘中心距,宽度方向影响相邻元件的最小排布间距,高度则关系到产品外壳内部的限高区域。对于结构工程师而言,0603虽然体积很小,但在密集板卡设计中并不能忽略其空间包络:器件上方需要保留吸嘴取放和检测光路空间,周围要满足回流焊热风流通,靠近壳体、屏蔽罩或连接器时还要核对干涉风险。若设备面板需要导光柱对准灯珠,胶体顶部的位置、高度和出光面尺寸会直接影响导光效率,偏位过大时会产生亮斑偏移、漏光或亮度不足。

  在PCB封装设计层面,0603灯珠的两个焊盘不宜过度延展。焊盘过长会增加立碑、偏移和焊点桥接风险,焊盘过短则可能导致润湿不足与抗剪切能力下降。三维模型中支架底部与侧面的连续金属面,提示实际焊盘设计应同时考虑底部承托与侧面爬锡;合理的钢网开口能够让锡膏在回流过程中形成均匀焊缝,而不是把器件推向一侧。对于黄色指示回路,通常还会在板上串联限流电阻,电阻与灯珠的相对摆放位置会影响维修热影响范围与自动光学检测效果,因此在结构布局时应避免把高大器件紧贴灯珠出光方向。

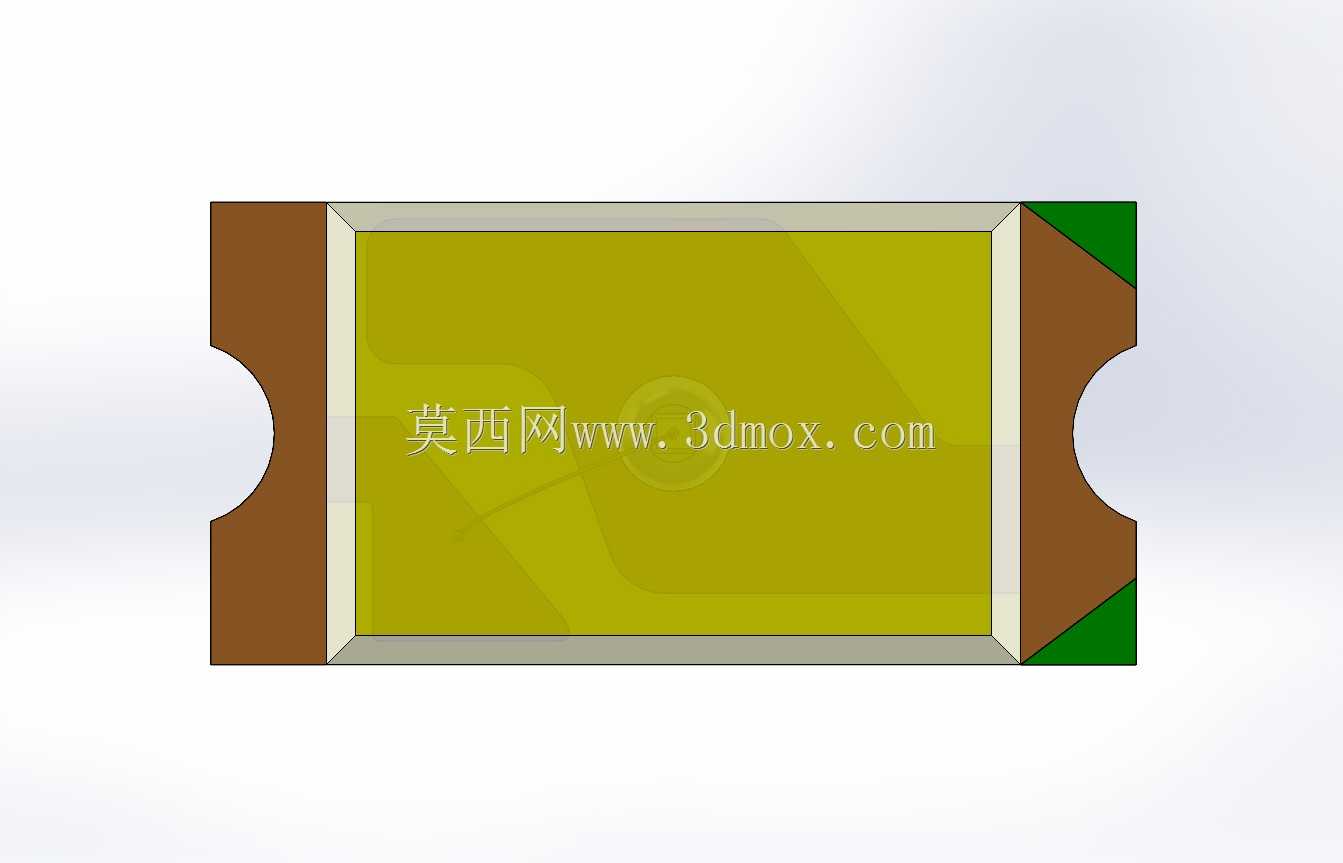

  该类器件的设计思路体现了小型化电子元件的典型工程平衡:一方面要把光学、电气和焊接功能压缩到极小体积内,另一方面还要保证封装成型、贴装拾取、高温回流和长期振动环境下的可靠性。模型对胶体透明度、焊端分层、端部缺口以及整体比例的还原,能够帮助设计人员在整机结构评审中直观检查灯珠与外壳、遮光泡棉、导光柱、丝印窗口之间的配合关系。在面板类产品中,黄色光常用于提示待机、警告或中间状态,其位置往往需要与用户视线形成合理角度;通过三维装配验证,可以提前发现灯珠被壳体筋位遮挡、导光柱距离过远或多颗灯珠之间串光等问题。

  从设备实际用途看,0603黄色LED并不承担主照明功能,而是以低功耗、长寿命、响应快的特点完成人机交互中的信息提示。它的正向工作电流通常较低,适合由MCU引脚或驱动管直接控制,在电池供电设备中也能保持较小能耗。由于贴片元件对机械应力较敏感,板卡分板、螺钉锁紧和外壳压装过程中应避免让胶体直接承受弯曲应力;三维布局时把灯珠远离PCB折边、拼板连接筋和高压元件,也是提升量产一致性的重要细节。通过完整还原封装外形、焊端结构和安装边界,该模型可用于板卡堆叠检查、自动化贴装程序评估、导光结构设计以及电子产品维修与教学演示。
