2220封装贴片陶瓷电容三维结构模型

　　在消费电子、工业控制板卡、电源模块的SMT产线设计环节，无源器件的三维建模精度直接影响整板布局的干涉检查效率与可制造性验证通过率，2220封装的贴片陶瓷电容作为板级电路中常用的大容量无源器件，其三维模型的还原度直接关系到PCB布局阶段的空间预留合理性。这类电容多用于电源输入输出端口的滤波、高频信号去耦、直流母线稳压场景，在开关电源、伺服驱动板、工业通讯模块中应用广泛，相比更小封装的贴片电容，2220封装的容值覆盖范围更广，能承载更高的纹波电流，适合对滤波效果有较高要求的电路节点。

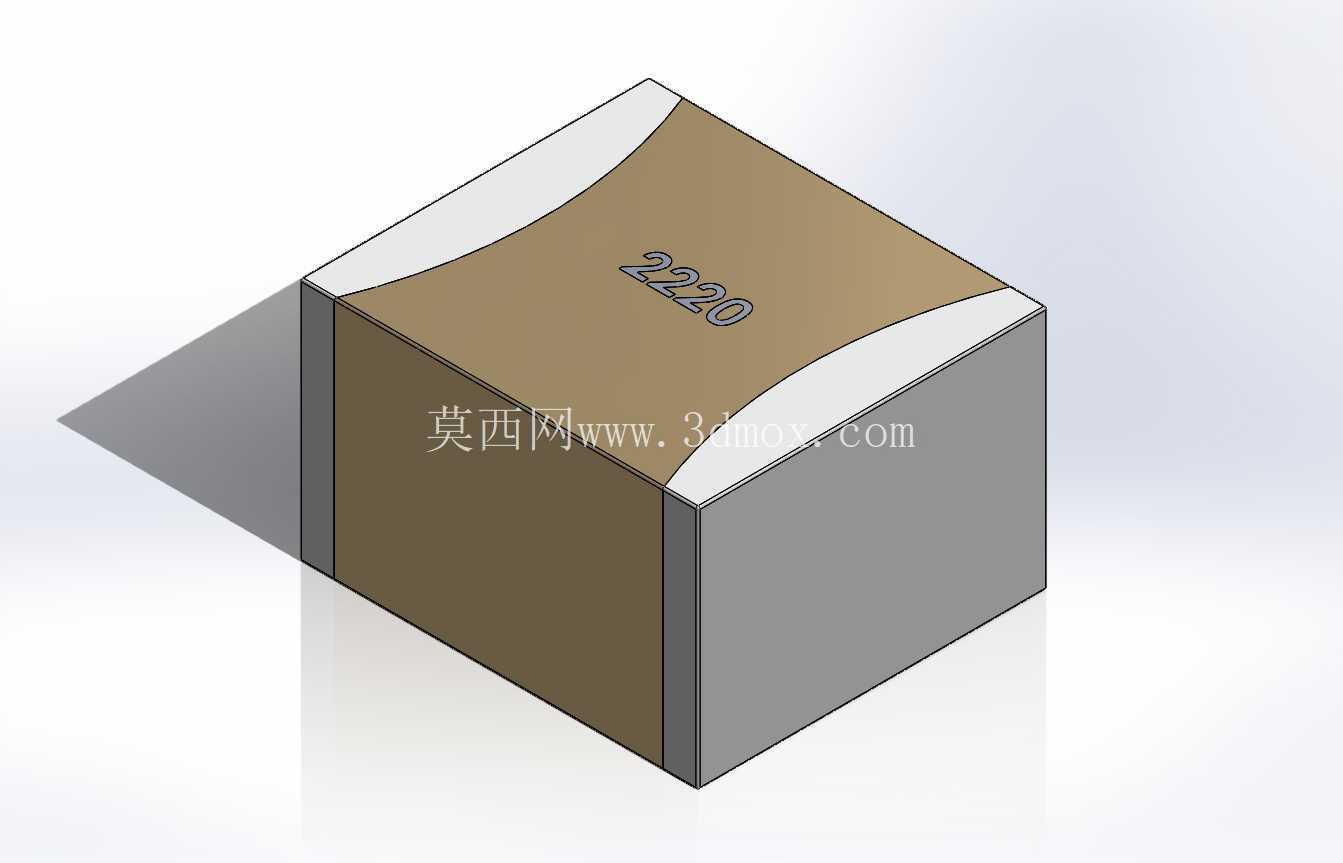

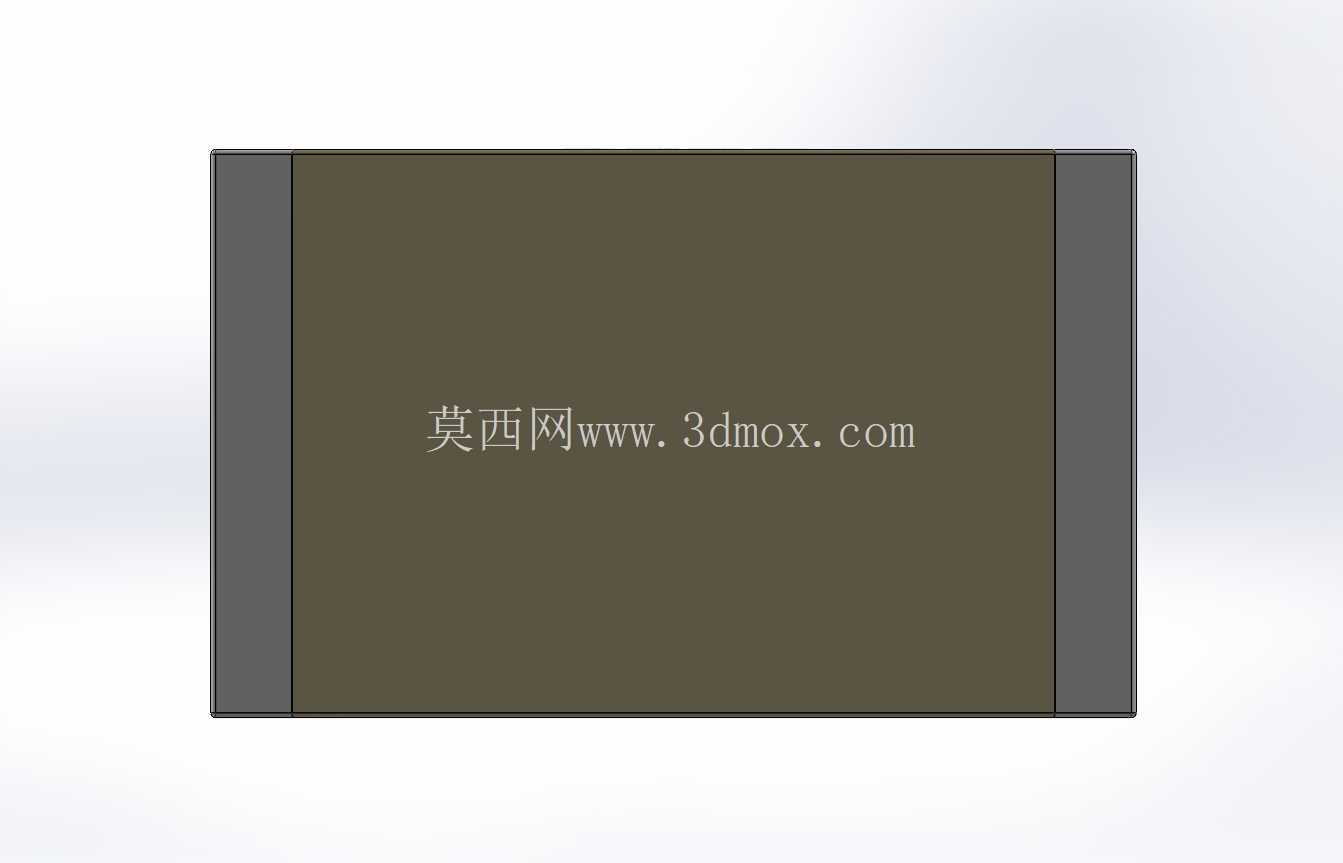

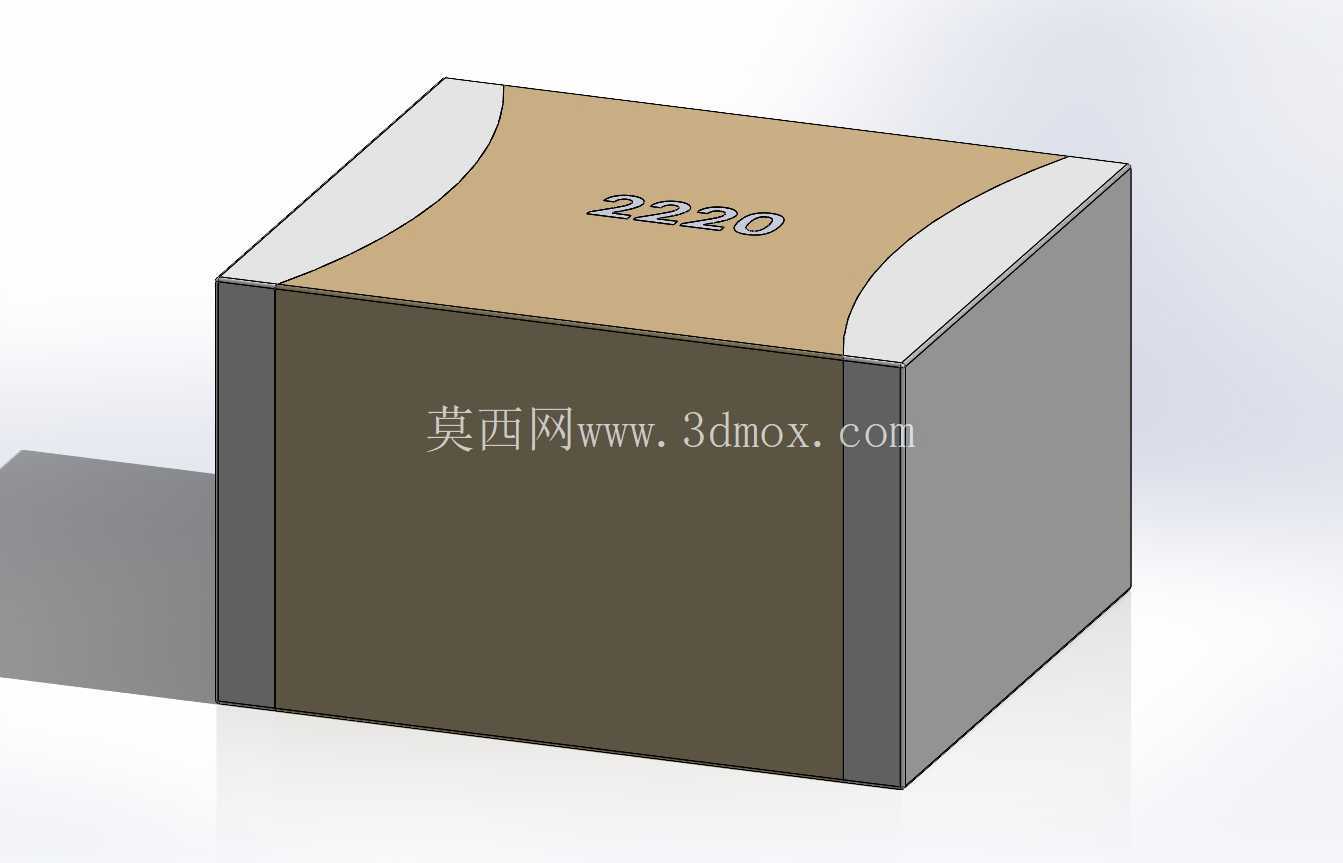

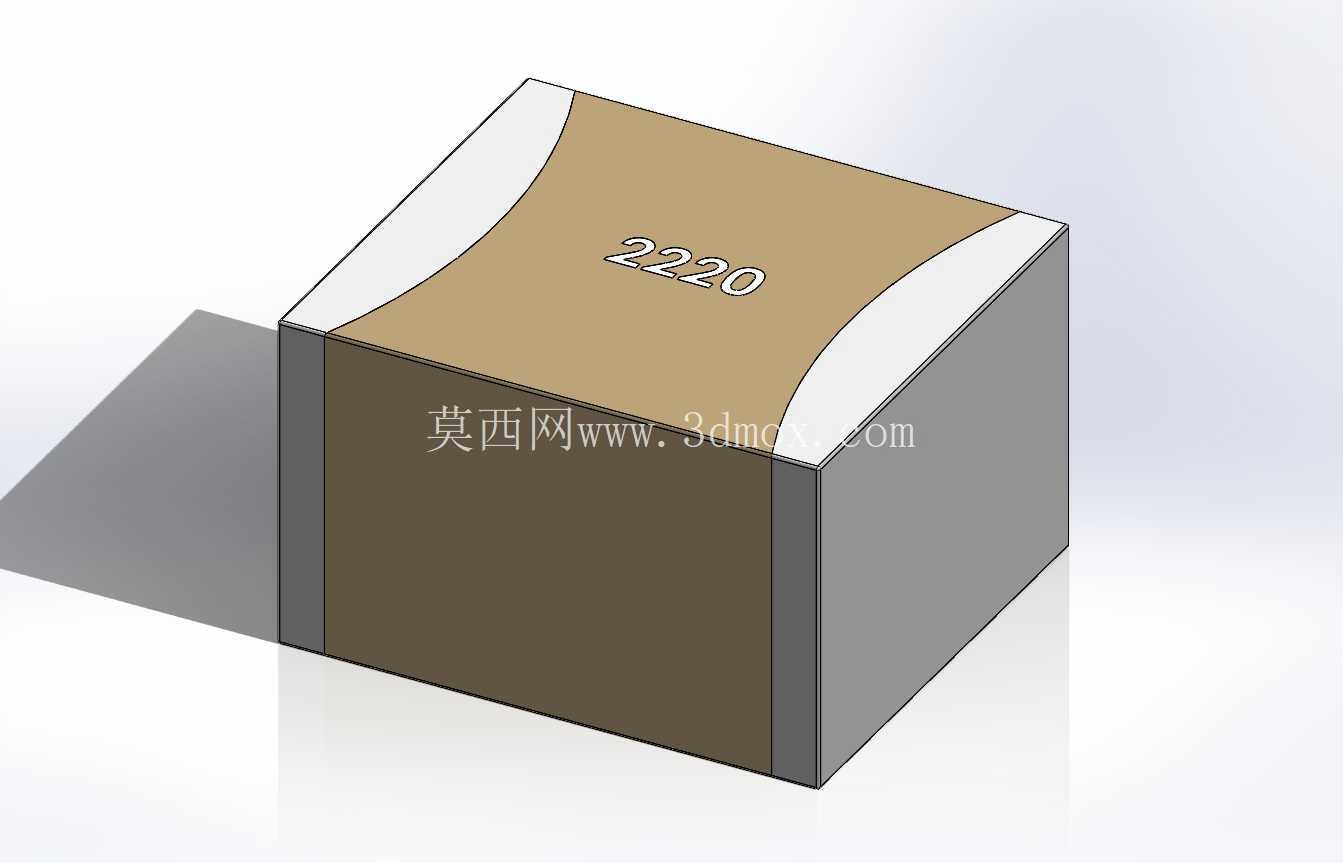

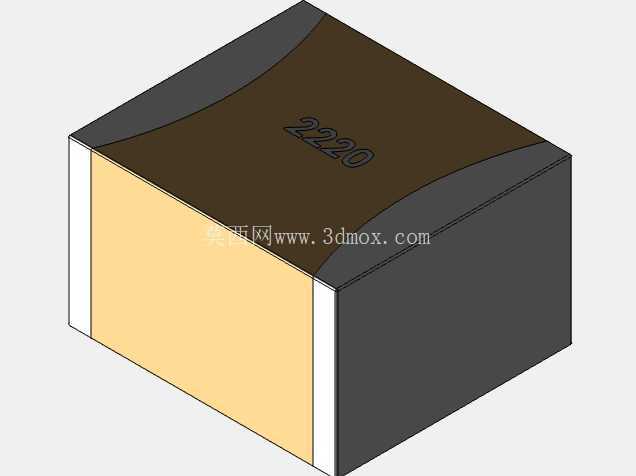

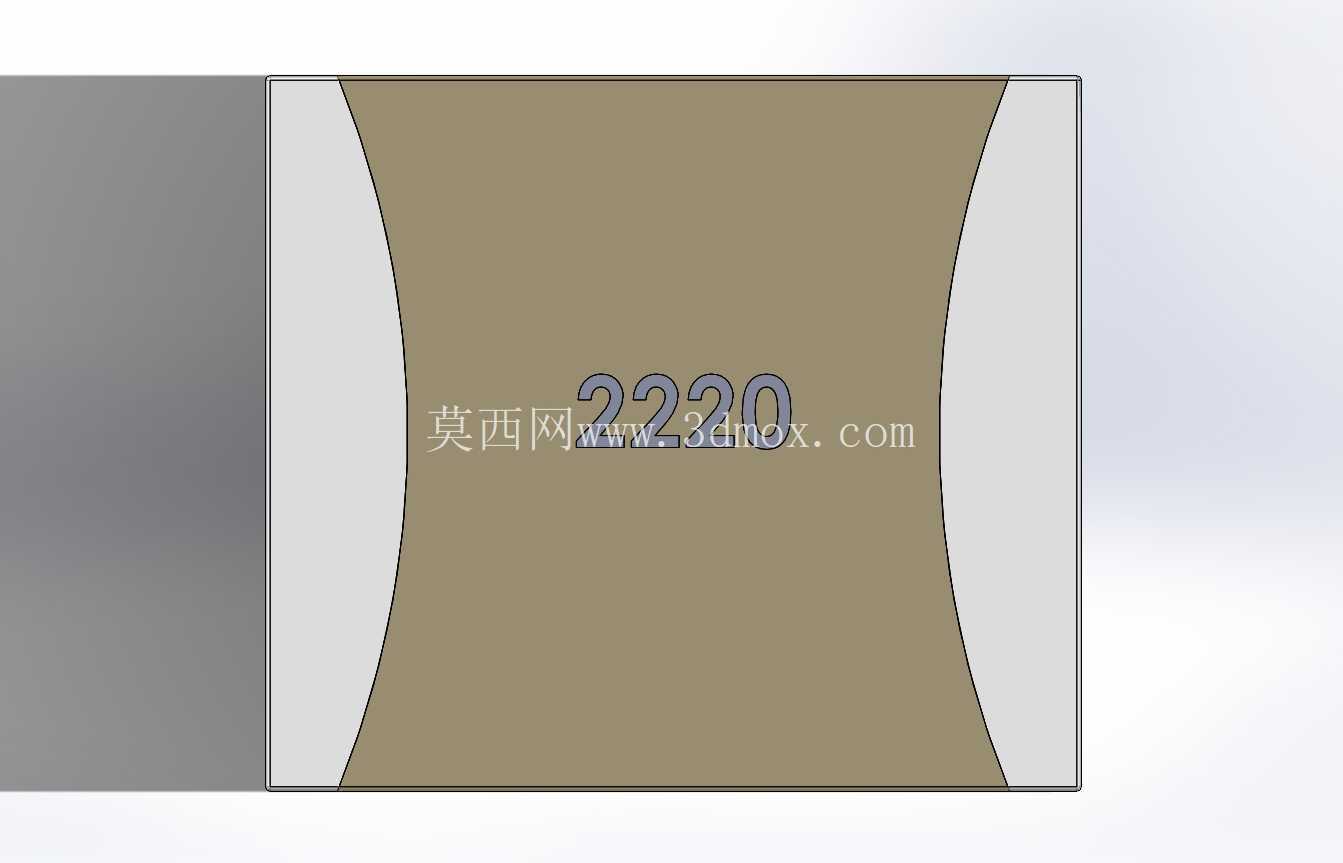

　　从实际设计需求出发，建模时首先要明确器件的安装边界，该款电容的实体尺寸为5.7mm×5mm×3.5mm，建模过程中严格按照封装尺寸规范还原端电极与陶瓷基体的分界，端电极部分的厚度、倒角弧度都参照实际量产器件的外形做了还原，避免在PCB装配仿真时出现焊盘与器件电极不匹配的问题。陶瓷基体部分的弧面过渡是建模的细节重点，实际量产的2220陶瓷电容由于烧结工艺特性，本体顶面与侧面的过渡并非直角，而是带有自然的弧面收边，建模时通过曲面放样还原这一特征，能让模型在做整机装配的碰撞检查时更贴近真实器件状态，不会因为直角建模的误差导致虚拟装配时误判干涉，或是实际生产中出现器件与周边结构件、 tall 元件的空间冲突。

　　在结构设计选型阶段，工程师往往需要在PCB布局初期就导入对应封装的无源器件模型，提前核算器件高度方向的空间余量，比如在带有金属屏蔽罩的电源模块中，3.5mm的器件高度直接决定屏蔽罩的内腔高度设计，如果模型尺寸偏差超过0.2mm，就可能导致屏蔽罩装配时压碰电容本体，造成器件损伤或是焊接应力开裂。同时，端电极的宽度与位置建模精度，也会影响SMT钢网开孔设计的校验，通过三维模型可以提前模拟焊膏印刷后的器件贴装偏移容忍范围，优化回流焊过程中的器件自对位效果，减少立碑、虚焊等工艺问题。

　　不同于原理封装只体现焊盘位置，三维结构模型需要还原器件的全部外形特征，包括本体表面的标识区域、端电极的金属层覆盖范围，这些细节在做整板的视觉检测程序编制时也能提供参考，AOI检测设备可以通过导入的三维模型匹配实际器件的外形特征，快速识别贴装偏移、器件反向等装配缺陷。在做产品的热仿真分析时，准确的电容外形模型也能帮助工程师更精准地计算板上热流分布，评估电容在长时间满负载工作下的温升情况，避免因为模型简化导致热仿真结果偏差，影响器件寿命预估。

　　建模过程中没有做多余的结构简化，所有可见的外形特征都参照实际器件的测绘尺寸完成，基体与端电极的分界面清晰，能直接导出用于不同仿真场景的装配文件，无论是做结构干涉检查、SMT产线的贴装程序模拟，还是整板的热分布、电磁兼容仿真，都能提供准确的外形参考。对于刚接触板级结构设计的工程师来说，这类精准的无源器件模型也能帮助其快速建立不同封装器件的尺寸概念，在选型阶段就能快速判断所选器件是否满足结构空间要求，减少后期改板的概率。在高密度板卡设计中，2220封装电容的摆放位置往往靠近功率器件或是接口端口，准确的三维模型能帮助工程师在有限的板内空间里优化器件排布，在保证电气性能的前提下压缩整板尺寸，提升产品的空间利用率。
