带安装孔异形曲面连接支撑结构件

　　在交流稳压类电力配套设备的内部装配体系中，这类异形支撑结构件承担着核心功能模块的定位、承载与隔振衔接作用，是保障设备长期运行稳定性的关键小型结构部件。日常设备运行过程中，稳压模块的功率元件会持续产生微幅振动，同时伴随一定的温升，这类结构件需要在有限的安装空间内，既完成相邻组件的刚性连接，又要规避周边布线、散热通道的干涉，因此其外形设计没有采用规则的矩形块结构，而是通过多段圆弧与斜角过渡，最大化压缩非功能区域的材料占用，给周边元器件留出足够的装配与散热余量。

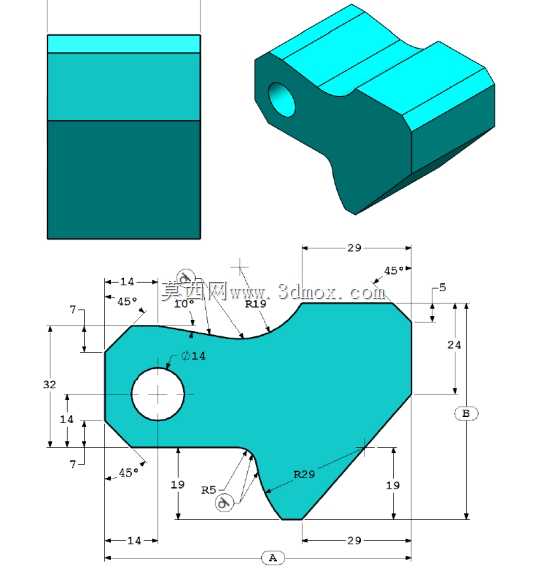

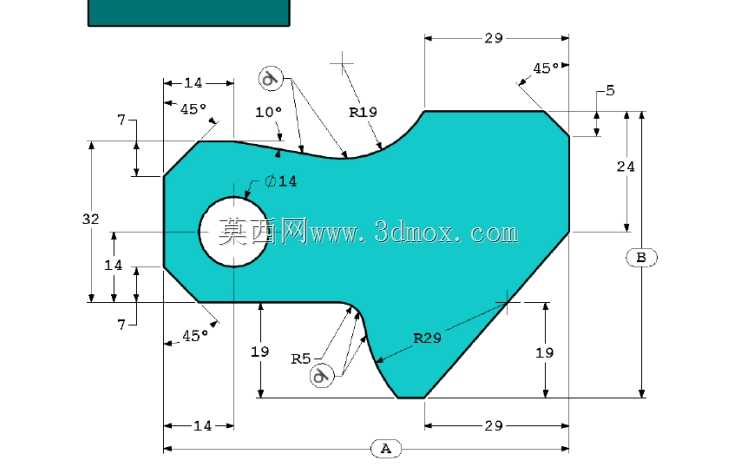

　　从结构设计逻辑来看，该零件左侧的Φ14通孔是核心安装定位基准，装配时通过标准紧固件穿过该孔，将零件固定在设备内部的安装基板上，孔位周边做了局部加厚处理，避免长期受载后出现孔位变形、连接松动的问题。零件主体的轮廓通过多段尺寸约束完成定型：左侧安装区域的上下位置分别设置45°倒角，既可以去除加工毛刺避免装配时割伤线缆，也能在安装时起到导向作用，降低对位难度；中部的R19、R5圆弧过渡，是为了匹配相邻稳压模块的外壳曲面轮廓，保证装配后两者贴合紧密，不会出现局部间隙过大导致的固定不稳；右侧的R29大圆弧曲面，则是对应设备内部走线槽的避让边界，避免零件棱角磨损线缆绝缘层，同时右侧端面的45°斜角与24mm的高度尺寸，刚好卡入设备壳体的预设卡槽内，形成辅助定位，分担主安装孔的受力载荷。

　　尺寸边界方面，零件总长度控制在58mm范围内，总宽度32mm，主体厚度方向分为上下两层结构，上层的凸起台阶高度为7mm，该台阶是用来承托上方的小型PCB控制板，台阶平面的平面度公差控制在0.1mm以内，保证控制板安装后不会出现翘曲，避免板上元器件引脚虚接。零件整体的安装基准面做了铣平处理，粗糙度要求达到Ra3.2，保证和安装基板接触紧密，不会因为接触面不平导致装配后出现应力集中。在实际选型应用中，这类结构件通常采用硬质铝合金加工成型，表面做阳极氧化处理，既满足轻量化的装配要求，又具备足够的结构强度，同时氧化层可以起到绝缘作用，避免和周边带电部件接触造成短路风险。

　　从建模实现的角度来看，该零件的建模流程完全遵循机械加工的工艺顺序：首先绘制主视方向的二维轮廓，通过直线、圆弧、倒角指令完成封闭草图绘制，标注所有定形定位尺寸保证轮廓精度，随后通过拉伸指令生成主体基础结构，再对上层台阶部分进行二次拉伸，最后对所有锐边进行倒钝处理，还原真实加工后的零件状态。建模过程中需要特别注意各段圆弧的相切约束，避免出现轮廓断点、曲面褶皱的问题，同时安装孔的位置需要严格按照尺寸链计算结果定位，保证和周边配件的孔位同轴度符合装配要求，避免出现装配干涉。这类零件虽然体积不大，但在稳压设备的装配体系中起到的作用不可替代，其尺寸精度、形位公差直接影响整个模块的装配精度，设计过程中需要反复核对周边部件的装配边界，在满足结构强度的前提下尽可能优化外形，压缩占用空间，适配小型化电力设备的内部紧凑布局需求。
