金属框架式机箱结构三维设计作品

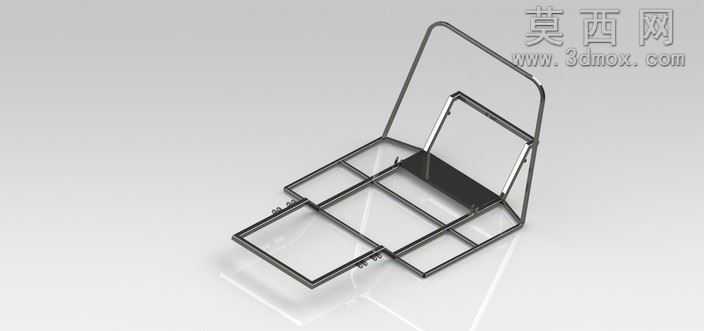

本作品为金属框架式机箱结构的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以二维草图绘制各段管材的截面轮廓与走向路径，通过焊件模块生成标准方形管材的主体框架，精准控制每一段管材的长度、弯折角度与拼接位置，确保框架各连接节点完全对齐无错位，整体框架采用开放式镂空设计，在保证结构刚性的同时最大化减轻整体重量。建模过程中对框架的分层承载区域做了明确划分，底部设置多格分区的承载平面，可适配不同尺寸的功能模块安装，中部预留充足的内部走线与元器件布置空间，背部设置可翻折的支撑提手结构，通过同轴心配合实现提手的顺畅转动，提手与主框架的连接位置做了局部加厚处理，避免长期提拉出现结构变形。材质与渲染阶段，主体框架赋予哑光磨砂金属材质，模拟冷轧方管焊接后的真实表面质感，局部承载垫板赋予深黑色硬质防滑材质，渲染时采用柔和的影棚布光方案，通过多角度光源突出金属框架的棱边轮廓与结构层次，地面添加微弱的反射效果提升整体展示的真实感，清晰呈现框架的空间结构与各部分的连接关系。设计思路上，这款机箱摒弃了传统封闭式钣金机箱的厚重设计，采用管材拼接的框架式结构，既可以作为工业设备的承载机架，也可作为特殊用途的开放式设备机箱，各安装平面预留了标准的安装孔位，可根据实际使用需求加装侧板、面板等附属配件，框架的受力点经过受力仿真验证，在额定承载重量下形变量控制在合理范围内，兼顾了结构实用性与轻量化设计需求，整体结构无冗余设计，每一段管材都承担对应的结构支撑作用，拼接节点采用满焊连接的设计逻辑，确保整体结构的稳定性与耐用性，能够适配多种工业场景下的设备承载与安装需求。
