带正交视图标注的机械零件二维工程设计图

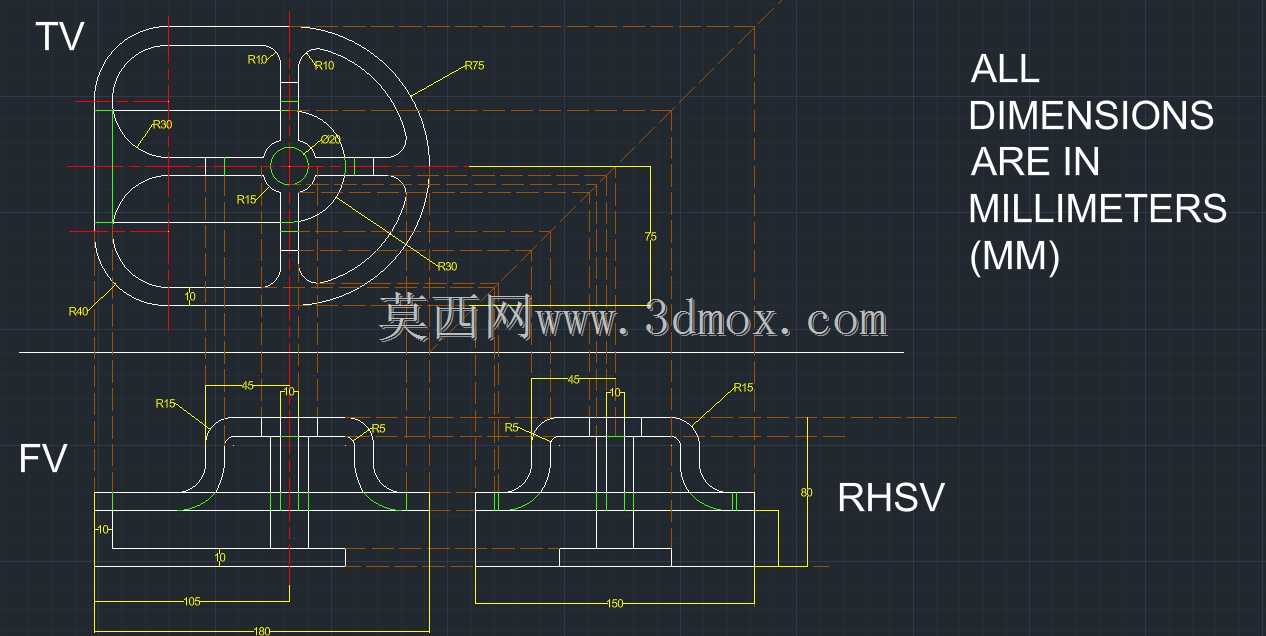

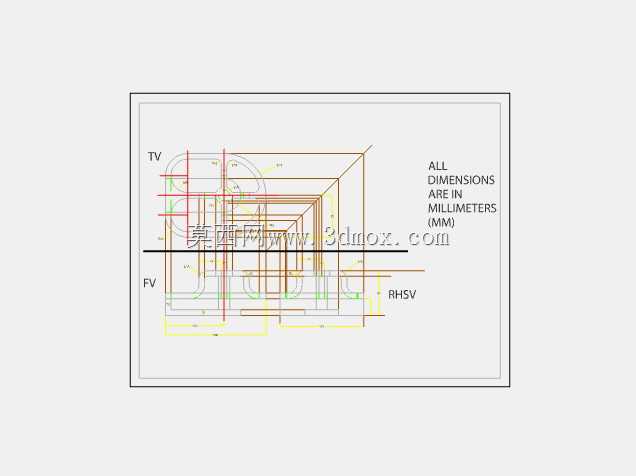

　　这套工程设计图围绕小型机械连接件展开，完整呈现了零件从外形轮廓到内部结构的全部几何信息，可直接用于后续三维建模、工艺编制与加工校验环节。图纸采用多视图正交投影规则排布，顶部为俯视图方向的投影，清晰展示了零件上端带圆弧过渡的类环形轮廓，所有圆角、连接弧的曲率半径都通过引出标注明确，避免建模或加工时出现轮廓偏差；中部左侧为前视图投影，呈现了零件沿高度方向的截面形态，能直观看到侧壁的拔模斜度、底部安装定位面的台阶结构，以及中间贯通安装孔的位置与深度边界；中部右侧为右视图方向的局部投影，补充了前视图未表达清楚的侧向凸台、壁厚变化细节，三个视图的投影关系严格对齐，尺寸链形成完整闭环，不存在漏标、错标的几何信息。

　　从实际应用场景来看，这类带圆弧过渡、中部带贯通安装孔的结构件，常作为小型设备的端盖、定位支座或者管路连接接头使用，上端的环形轮廓可用于配合密封件或者对接外部管件，底部的台阶面可直接贴合安装基准面，通过中间的通孔穿设螺栓完成固定，侧壁的圆弧过渡既可以降低应力集中系数，也能避免装配过程中出现锐边刮伤操作人员或配套密封件的问题。设计过程中全程采用毫米作为统一单位，所有线性尺寸、半径尺寸都标注在视图外侧，不与轮廓线、中心线重叠，方便读图人员快速抓取关键尺寸，不会因为标注遮挡几何线条产生误读。

　　在建模参考层面，这套图纸的视图排布完全符合机械制图国家标准，投影方向、线型区分（粗实线表达可见轮廓、细实线表达尺寸线与引出线、点划线表达对称中心线）都严格遵循规范，建模人员可以直接通过三个正交视图提取轮廓线，先在草绘环境绘制俯视图的上端环形轮廓，再通过拉伸、切除命令生成主体结构，对照前视图与右视图调整侧壁斜度、底部台阶高度与凸台位置，不需要额外补充几何信息就能完成等距轴测图的转换，也能直接导出用于数控加工的轮廓路径。

　　从安装边界来看，零件底部的安装面为平面结构，没有复杂的曲面配合要求，安装时只需要保证基准面贴合度，穿设的紧固件规格与中间通孔尺寸匹配即可，不需要额外设计定制化的安装基座；零件整体外轮廓的所有转角都做了圆角处理，没有尖锐棱角，装配时不需要额外做倒角去毛刺的预处理，能减少装配工序的工作量。图纸中所有尺寸都标注了公差配合的隐含要求，配合面的尺寸精度、非配合面的自由公差都通过尺寸标注的精度等级体现，工艺人员可以直接根据标注选择对应的加工方式，非安装面的大圆角可以通过铣削一次成型，安装面需要做精铣保证平面度，中间的贯通孔可以根据装配要求选择铰孔或者镗孔工艺，保证与紧固件的配合间隙符合使用要求。

　　这类结构件虽然整体尺寸不大，但在小型机电设备、气动回路、低压供配电设备的结构连接环节应用十分广泛，图纸的视图表达完整性直接决定了后续生产、装配环节的效率，这套图纸通过三个正交视图完整覆盖了零件的所有几何特征，没有采用多余的局部剖视或者放大视图，在保证信息完整的前提下尽可能简化了视图数量，读图人员不需要反复切换视图拼凑结构形态，能快速建立零件的完整三维形态认知，不管是用于建模练习还是实际生产参考，都能减少信息传递过程中的偏差。
