三孔联动法兰连接座平面结构设计图

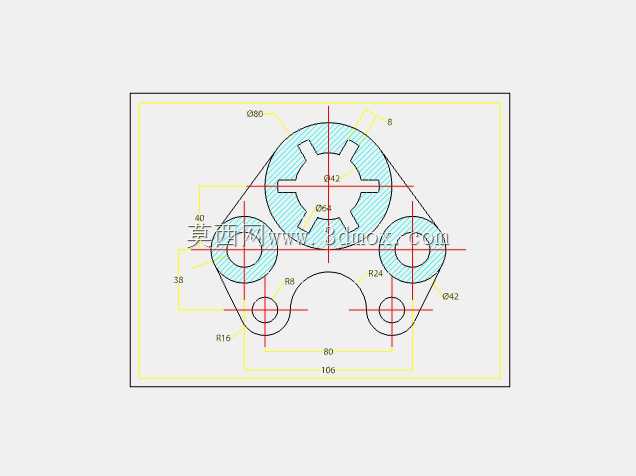

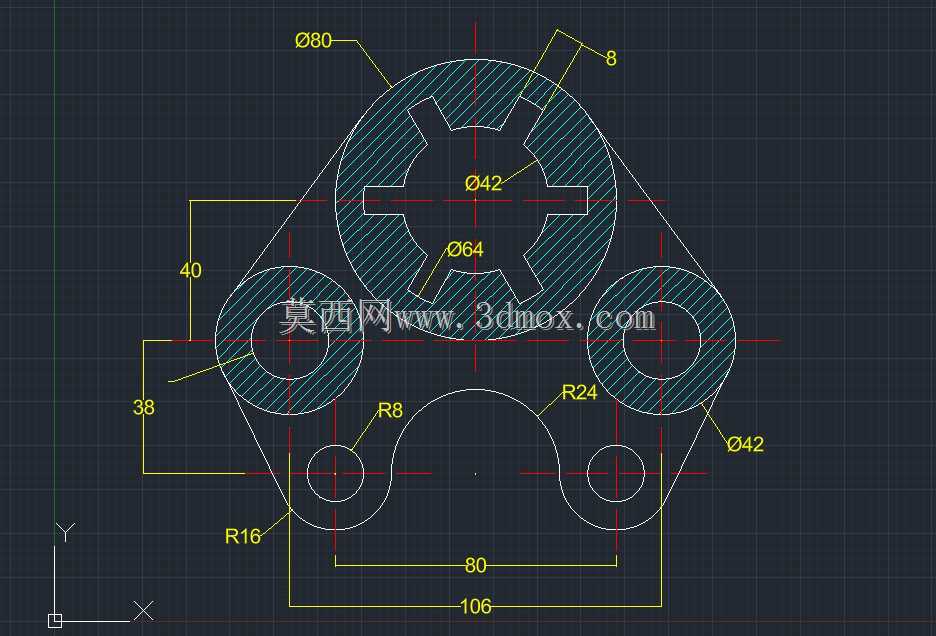

　　本次呈现的平面结构设计对应一款三孔联动的法兰连接基座，这类零件常应用在稳压调压类机电设备的动力传递链路中，作为轴系与外部壳体、负载端的中间衔接载体，承担扭矩传递、径向定位、多部件安装基准的核心作用。从结构布局来看，主体采用三角稳定构型，中心设置带内花键槽的主安装孔，主孔外沿为直径80的法兰定位凸台，凸台内部做直径64的减重沉腔，中心内孔直径42，孔壁均匀分布4处宽8的键槽，这类键槽设计可适配平键传动结构，避免轴与孔之间出现周向打滑，同时相比单键结构，多键均布的形式能分散接触应力，提升大扭矩传递场景下的零件使用寿命。主法兰两侧对称布置两个直径42的副安装孔，两孔中心的垂直定位尺寸分别为38、40，可对应设备内部两根平行布置的传动轴系，

　　实现单基座同时支撑三根轴系的紧凑布局，大幅缩小设备内部的安装空间占用，这类布局常见于小型调压设备的齿轮传动舱内部，能减少分散式支座带来的累计装配误差。基座下部设置两处对称的圆弧过渡结构，外侧圆弧半径为24，内侧衔接半径16的圆弧曲面，两圆弧衔接处设置直径16的工艺定位孔，定位孔中心距主基座垂直中心的水平距离为80，整个基座的底部总宽度为106，这类圆弧过渡一方面能消除零件加工过程中的应力集中点，避免长期受交变载荷时出现裂纹，另一方面也能适配设备壳体内部的弧形安装腔，提升装配贴合度。在零件的加工工艺层面，所有孔位的中心均设置十字定位基准线，主孔与两侧副孔的中心距公差可控制在IT7级，满足传动轴系的同轴度装配要求，键槽的宽度公差取H8，

　　可与标准平键实现过渡配合，既保证装配便利性，又能避免传动过程中出现键侧间隙。零件外轮廓的所有尖角位置均做了圆角处理，其中小圆弧过渡处半径为8，可减少加工时的刀具崩损风险，同时降低零件搬运、装配过程中划伤操作人员的概率。从安装边界来看，该基座的整体外轮廓被控制在边长110左右的三角形区域内，安装时可通过两侧副孔、中心主孔的端面配合实现轴向定位，下部的两处定位孔可穿入定位销，与设备壳体的预制销孔配合，实现基座的快速定位，减少装配时的找正时间。这类连接基座在实际使用中，通常会在端面加装密封垫片，避免传动舱内的润滑油从配合缝隙渗漏，同时主孔的内花键结构可根据实际传递扭矩的大小，调整键槽的深度与数量，适配不同功率等级的调压设备传动需求。

　　在建模与绘图过程中，这类零件需要先确定三个核心孔位的中心坐标，以主孔中心为基准原点，向下偏移确定下部圆弧的中心位置，再通过相切约束绘制外轮廓的连接线段，所有尺寸标注均以设计基准为起点，避免出现封闭尺寸链，保证加工时的尺寸精度可追溯。相比分体式的多支座结构，这种一体化三角构型的连接座，整体刚性更强，在设备运行产生振动时，不会出现多个支座之间的相对位移，能长期保持轴系的同轴度，降低传动过程中的噪音与轴承磨损速率，尤其适合在交流稳压类设备这类长期连续运行、对传动稳定性要求较高的机电产品中使用。
