黄铜手柄式三通球阀三维结构设计

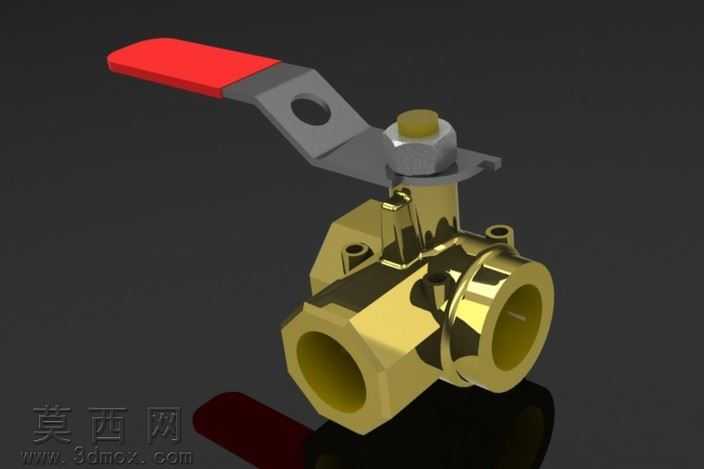

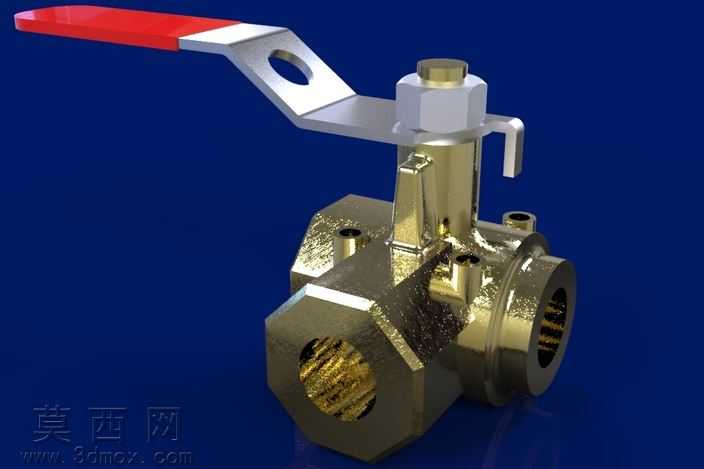

本作品为手动三通球阀的三维数字化设计成果，建模阶段以实际工业级三通球阀的实物测绘尺寸为基准，在三维建模环境中遵循自底向上的装配逻辑完成全零件建模与整体装配。首先针对核心阀体构件，通过多截面实体拉伸、布尔运算切除流道、倒角与螺纹特征修饰，还原黄铜锻造阀体的三通流道结构，精准还原三个接口的内螺纹衔接结构、阀杆安装孔位、密封件卡槽的细节尺寸，保证各接口的同轴度、流道内壁的顺滑度符合流体输送部件的设计要求。其次完成阀杆、密封压帽、手柄固定螺母、操作手柄等附属零件的独立建模：操作手柄采用钣金折弯特征搭配端部红色防滑包覆层的结构设计，手柄上的定位孔、扳动受力面的弧度都按照实际操作的人机工程尺寸还原；阀杆与阀体衔接部位的密封槽、顶部的扁方传动结构都做了精细化特征处理，避免装配干涉。材质与渲染阶段，为阀体赋予抛光黄铜材质，调整金属反射率、粗糙度参数还原黄铜锻件经抛光后的暖金色金属光泽，细微的表面颗粒质感还原真实金属加工后的表面状态；手柄部分分别为金属基体赋予磨砂钢材质、红色握持部分赋予哑光工程塑料材质，顶部固定螺母赋予镀锌亮面金属材质，密封垫赋予半透明尼龙材质，通过场景布光突出金属构件的明暗层次与结构轮廓，渲染图清晰呈现阀门的整体外观与各部件的装配关系。结构设计上，该三通阀通过手柄扳动带动阀杆旋转，实现三个管路接口之间的流路切换，可完成介质流向改变、两路分流或者合流的功能，建模过程中严格验证了各活动部件的运动行程，保证手柄90度旋转即可完成开关与流路切换的动作，各密封配合面的间隙控制在合理范围，既还原了实物的装配精度，也为后续的工程出图、结构优化、3D打印验证提供了完整的三维数字模型基础，可用于流体管路设计的装配模拟、五金阀门类产品的结构展示与教学演示场景。
