铜制双吊耳式基座连接结构设计

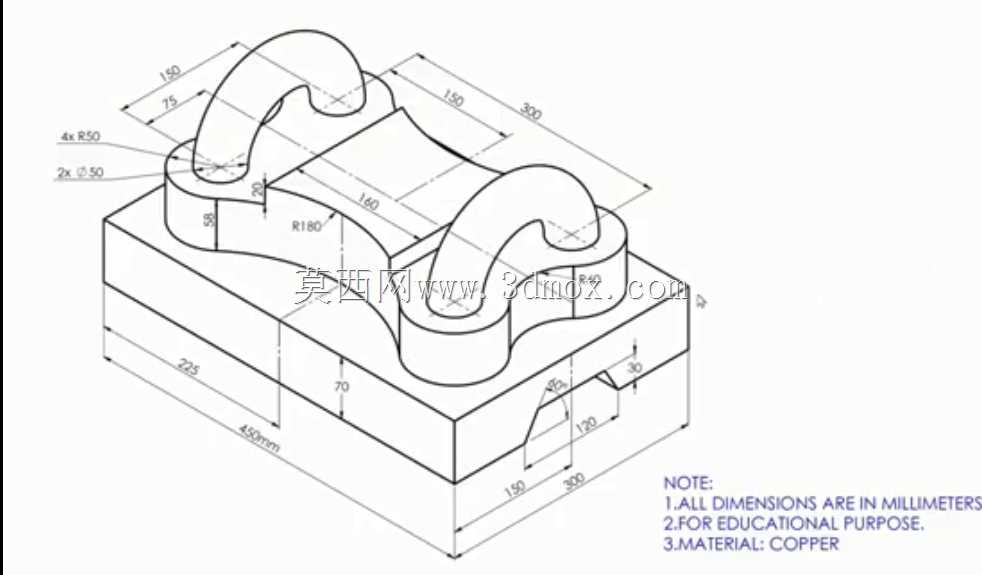

　　这类铜制双吊耳基座构件，常应用于低压电气回路的导电连接场景，也可作为小型重载设备的吊装连接基座使用，因材质为紫铜，兼具优良导电性能与足够结构强度，在需要兼顾载流与承重的安装场景中适配性较强。从结构设计逻辑来看，底部矩形基座为主要安装承载面，整体长度方向尺寸为400mm，宽度方向为225mm，基座总高度70mm，安装时可通过基座底部平面与安装基面完全贴合，基座侧面预留的缺口结构尺寸为宽120mm、高90mm，缺口距离侧边30mm，可避开安装基面的凸起结构或预留走线空间，避免安装时出现干涉问题。基座上方设置两个对称分布的吊耳结构，单个吊耳的圆弧过渡半径为R50，吊耳根部与基座衔接处采用R180的大圆弧过渡，可有效降低应力集中系数，

　　避免承重时根部出现断裂风险；两个吊耳中心间距为300mm，单个吊耳的安装孔中心距离基座侧边尺寸为150mm，吊耳自身厚度方向尺寸为75mm，吊耳顶部的圆弧半径为R50，孔位边缘做2×C50的倒角处理，既可以去除加工毛刺，也能在穿装连接销轴时起到导向作用，降低装配难度。设计过程中优先考虑了载荷传递路径，外部载荷通过吊耳孔传递至吊耳本体，再通过大圆弧过渡面均匀分散到整个基座平面，避免局部应力过大导致结构变形；材质选用铜材，除了满足导电场景的载流需求外，铜材自身的耐锈蚀特性也让该构件可在潮湿或有轻度腐蚀的环境中长期使用，无需额外做表面防腐处理。从安装边界来看，基座底部平面的平面度公差需控制在0.1mm以内，保证安装后与基面的贴合度，

　　避免出现局部悬空导致受力不均；吊耳孔的同轴度公差需控制在0.05mm以内，保证穿装销轴后两个吊耳受力均匀，不会出现单侧吊耳过载的情况。实际使用中，该构件可作为大电流回路的接线端子基座，吊耳孔用于连接导电排，底部基座固定在绝缘安装板上，既可以承载导电排的自身重量，也能承受回路通电时产生的电动力冲击；也可作为小型实验设备的吊装连接座，固定在设备顶部后通过吊耳穿装吊环，实现设备的平稳吊装转运，双吊耳对称设计可让吊装时的重心始终落在基座中心线上，避免吊装过程中出现倾斜侧翻的风险。结构上没有多余的复杂特征，所有过渡位置均采用圆弧衔接，既减少了加工时的应力集中点，也降低了数控加工的走刀难度，加工时可先铣削基座六面保证尺寸基准，再铣削吊耳轮廓，

　　最后镗削吊耳孔并做倒角处理，整体加工工序简单，量产时的工艺性较好。需要注意的是，因铜材材质较软，安装时的紧固扭矩需控制在合理范围内，避免基座被压溃变形，吊耳孔与销轴的配合间隙建议控制在0.1-0.2mm之间，既保证装配便利性，也避免间隙过大导致承重时出现冲击载荷。
