异形多安装位连接固定板结构设计

　　这类异形多安装位连接固定板，常应用在小型机电设备内部的组件衔接场景，比如稳压类电气设备的内部元件固定、小型传动机构的基座转接，也可作为非标自动化设备里的跨模块连接片，承担不同功能组件之间的位置固定、载荷传递作用，避免不同安装基准的部件出现装配错位、运行晃动的问题。从结构设计逻辑来看，整体轮廓采用多段圆弧过渡的异形构型，而非规则矩形板，核心是为了避让设备内部的相邻元器件、走线空间，在有限的装配空间内最大化利用安装区域，同时圆弧过渡的外形也能减少板材应力集中，提升长期受载下的结构强度，避免直角位置出现应力开裂的问题。

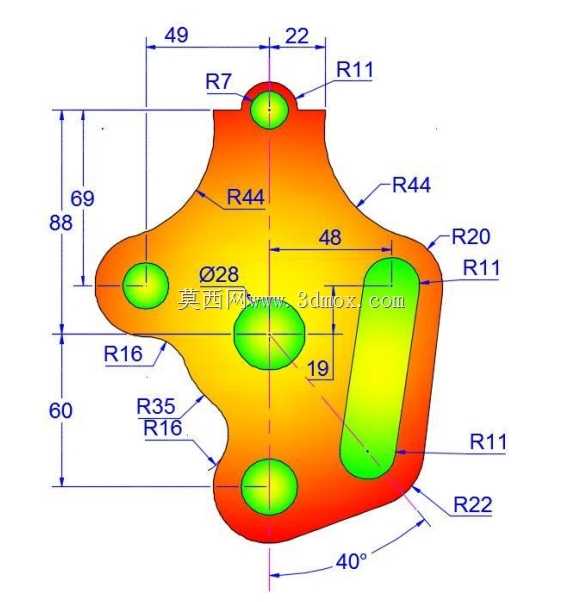

　　尺寸与安装边界方面，板件整体横向最大跨度为71mm，纵向总高度为148mm，顶部的单安装孔位中心距离板件最顶端的圆弧顶点距离为22mm，该孔位采用R7的半圆凸台结构，凸台外侧通过R11的圆弧与两侧的R44主轮廓圆弧顺滑衔接，保证顶部安装位的结构强度，避免安装锁紧时凸台根部断裂。左侧的安装孔位中心距离板件左边缘的水平距离对应R16的圆弧轮廓，纵向方向上，该孔位距离顶部安装孔中心的垂直距离为69mm，距离板件最底端的垂直距离为60mm，该位置的外侧轮廓采用R35与R16的组合圆弧过渡，既给左侧安装的紧固件留出足够的扳手操作空间，也能适配相邻部件的圆弧外形，避免装配干涉。

　　板件中心设置直径28mm的主定位孔，作为整个板件的装配基准，所有其他安装位的尺寸均以该孔中心为基准标注，保证加工与装配时的定位精度。中心孔右侧设置长圆形安装腰孔，腰孔的宽度为19mm，长度方向沿40°倾角布置，腰孔两端采用R11的圆弧收尾，外侧轮廓通过R20、R11、R22的多段圆弧与底部、右侧的板件轮廓衔接，腰孔的设计可以补偿装配时的位置误差，允许被连接件在一定范围内调整安装角度与位置，降低对相邻部件的加工精度要求，提升装配容错率。板件底部的安装孔位位于R22圆弧的中心位置，与中心孔的纵向位置对齐，三个圆形安装孔加一个腰型安装孔的组合，既可以实现板件自身的多点固定，也能适配不同规格的外接元件安装，覆盖更多的装配需求。

　　设计过程中，所有外轮廓的圆弧衔接都做了相切约束，不存在尖锐的转角与折线突变，一方面是钣金冲压或者铣削加工时，顺滑的轮廓可以减少刀具磨损、降低冲压时的板材撕裂风险，另一方面在设备运行产生振动时，顺滑的轮廓可以分散振动应力，避免应力集中导致的板件变形、紧固件松动。各安装孔的位置排布充分考虑了紧固件的安装空间，每个孔位周边都预留了足够的平面区域，保证垫圈、螺母等紧固件可以完全贴合板面，不会出现悬空锁紧的情况，同时孔位之间的间距也避开了板件的轮廓边缘，保证锁紧时板件边缘不会出现变形翘起的问题。40°倾角的腰孔设计，是为了适配特定角度安装的电气元件或者传感部件，不需要额外加工转接件就可以实现倾斜部件的固定，减少设备内部的零件数量，降低整体装配复杂度。
