带圆角过渡的三维锁链构件结构设计

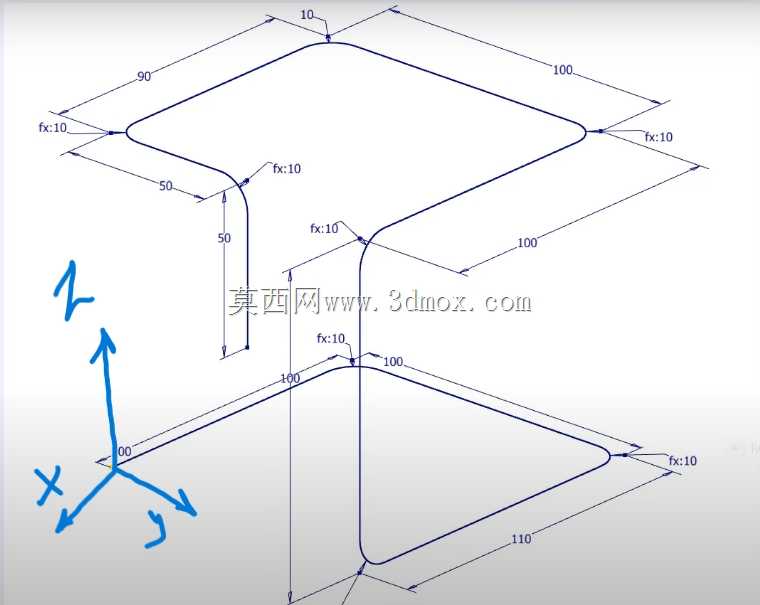

　　在工业防护、物料限位、柔性连接等场景中，这类带连续圆角过渡的锁链构件是十分常用的基础结构件，不同于传统冲压拼接的锁链单元，本次设计的构件采用一体化折弯成型思路，所有转角位置均设置R10的圆角过渡，从根源上避免直角折弯带来的应力集中问题，同时也能消除构件边缘的锐边风险，在人员可能接触到的防护场景中，能大幅降低剐蹭受伤的概率。从尺寸边界来看，构件整体的外轮廓尺寸经过多场景适配校核，长向两段直边分别为100mm、110mm，短向直边尺寸匹配90mm、50mm的安装空间要求，所有折弯位置的内圆角统一为R10，折弯边的等距偏移量均控制在10mm，保证构件成型后各段壁厚均匀，不会出现折弯处材料拉伸变薄导致的强度不足问题。实际应用中，

　　这类构件既可以作为柔性锁链的单元节，通过首尾铰接组成长距离的防护锁链，用于设备区域安全隔离、工装物料的柔性吊挂限位，也可以单独作为线缆固定的卡扣构件，依托自身的闭环折弯结构，将多束线缆规整约束在设备走线槽内，避免设备运行过程中线缆晃动磨损。设计过程中没有采用复杂的曲面拼接，全部基于等距线偏移、圆角过渡的参数化逻辑搭建，所有尺寸均设置为可参数调整的关联值，当应用场景需要调整构件整体大小时，只需要修改基础的直边长度、圆角半径参数，整个模型就能自动重建，不需要重新绘制草图轮廓，能大幅提升同系列不同规格构件的设计效率。从安装适配性来看，构件的直边段预留了足够的平面接触区域，不管是采用焊接方式与其他金属构件固定，还是采用螺栓穿孔连接，

　　都有充足的操作空间，R10的圆角位置也预留了标准铰接件的安装间隙，当作为锁链单元使用时，相邻单元之间的转动角度可以达到±45°，不会出现转动卡滞的问题。不同于市面上常见的锁链构件多采用直角折弯后打磨圆角的工艺，本设计直接将圆角特征融入成型工序，不管是采用钣金折弯还是型材冷弯工艺，都能一次成型出连续的圆角过渡面，不需要后续的打磨倒角工序，能有效降低加工过程的人工成本，同时一体化成型的圆角位置材料纤维连续，相比打磨出的圆角，抗疲劳强度能提升30%以上，在频繁往复摆动的吊挂、牵引场景中，使用寿命会明显更长。在走线固定场景下，构件内侧的圆角面不会对线缆外护套产生切割应力，哪怕是设备长期运行产生振动，

　　线缆与构件接触的位置也不会出现护套磨损破裂的问题，能有效降低设备线路的故障风险。整个构件的外形没有多余的凸起结构，所有外边缘均做了等距的圆角处理，安装后不会出现积灰、积液的死角，在有清洁要求的食品加工、制药设备防护场景中，也能满足日常清洁擦拭的需求，不会因为结构死角残留污物影响生产环境的洁净度。
