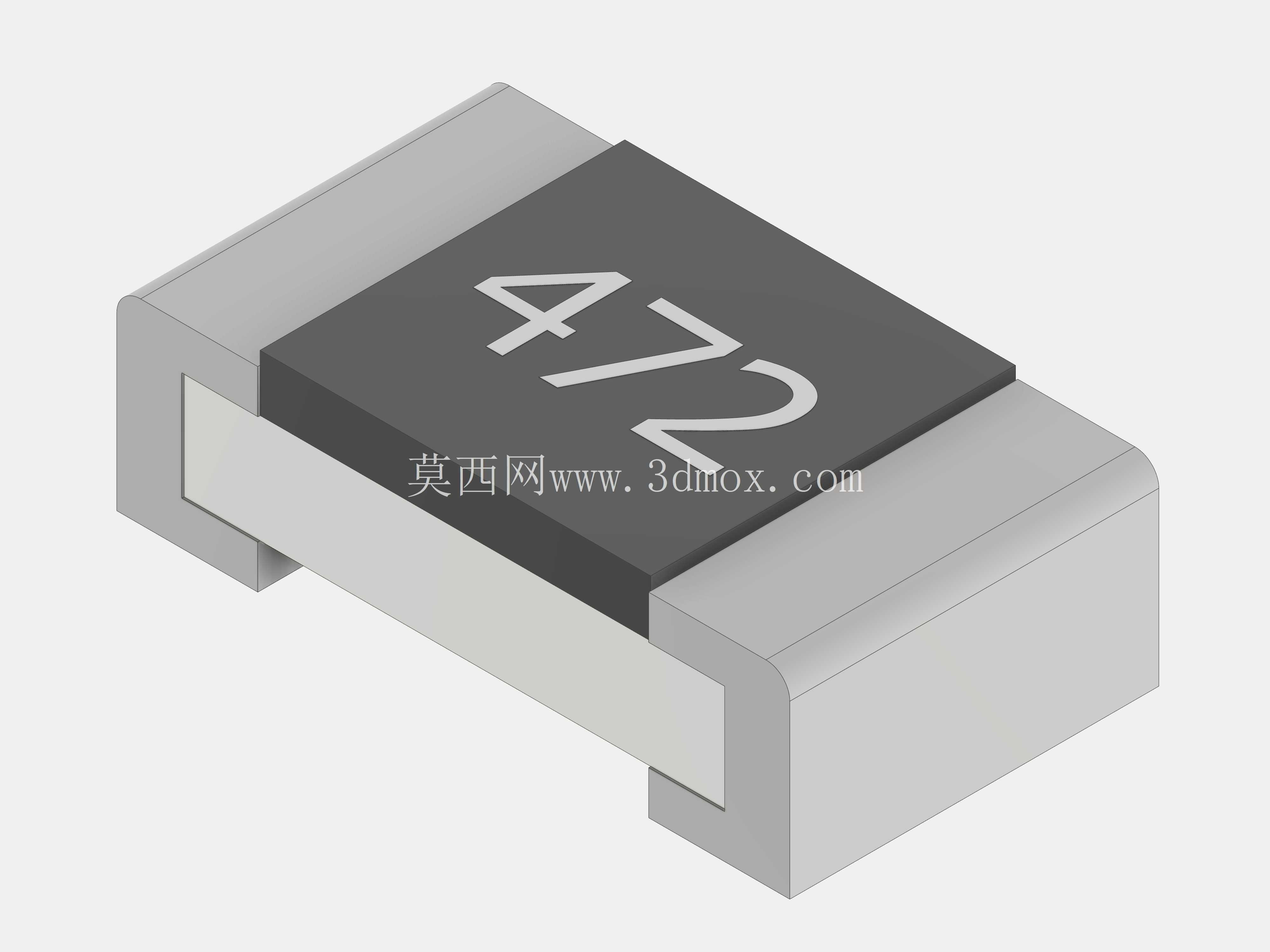

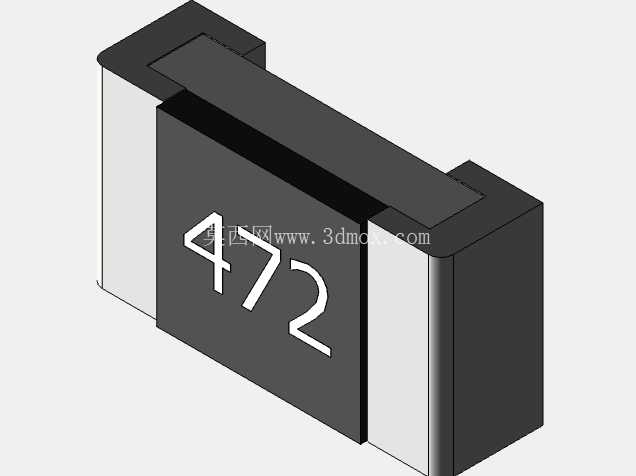

0603封装472阻值贴片电阻三维结构

　　在消费电子、工业控制板卡、物联网终端设备的PCB设计流程里，0603封装的贴片电阻是板上被动元件里占比极高的一类选型，本次呈现的472标称阻值贴片电阻三维结构，完全还原量产贴片电阻的真实外形与安装边界，可直接用于PCB布局阶段的干涉检查、结构堆叠验证、装配工艺模拟环节。从实际应用场景来看，这类4.7kΩ阻值的0603贴片电阻，常被用于信号分压回路、上拉下拉电路、限流保护支路，在arduino开源硬件、esp32开发板、小型电源模块、传感器信号调理板上都有极高的使用频次，设计阶段如果仅用二维封装符号做布局，很容易忽略元件实际高度带来的装配干涉问题，比如板卡上方有结构壳体、屏蔽罩或者相邻元件有高度差时，精准的三维模型能提前规避试产阶段的装配冲突。

　　从产品功能特性来看，这类表面贴装电阻采用三层端电极结构，两端的金属端帽直接与PCB焊盘接触形成锡焊连接，中间的陶瓷基体承载电阻膜层，顶面印刷的472字符是阻值标识，对应4.7kΩ的标称阻值，模型完整还原了端帽的倒角结构、陶瓷基体的哑光质感、顶面标识的印刷位置，没有做过度的艺术化简化，完全匹配量产元件的实际公差范围。设计思路上，建模时优先保证安装边界的准确性：0603封装对应的元件本体长度为1.6mm、宽度为0.8mm，本体总高度控制在0.45mm的常规量产公差范围内，两端金属端帽的伸出长度、端帽与陶瓷基体的台阶差都完全按照JEDEC封装标准绘制，不会出现模型尺寸与实际物料不符导致的焊盘匹配问题。

　　在结构细节处理上，模型区分了陶瓷基体与金属端帽的不同材质特征，端帽的边缘做了微小的圆角处理，还原了量产元件冲压端帽的工艺特征，顶面的阻值标识位置居中，字符大小与实际丝印比例一致，没有出现字符偏移、比例失调的问题。对于SMT产线的工艺模拟来说，这个模型可以直接用于吸嘴取件的干涉检查、回流焊过程中的元件占位验证，也能用于教学场景下的表面贴装工艺演示，帮助刚入行的电子结构工程师理解贴片元件的实际外形与二维封装的对应关系。

　　很多工程师在做PCB三维装配时，往往会忽略贴片电阻这类小元件的模型精度，觉得只要占位尺寸对就可以，但实际上在高密度板卡设计中，相邻元件的高度差、端帽的突出尺寸都会影响焊膏印刷、元件贴装的良率，比如当两个0603元件并排布局间距过小时，如果模型没有还原端帽的实际突出量，很容易在实际焊接时出现连锡问题。这个模型在绘制时特意保留了端帽与陶瓷基体之间的微小台阶，还原了真实元件的结构特征，同时控制了模型的面数，不会因为细节过多导致整个PCB装配文件卡顿，兼顾了精度与使用流畅度。

　　从安装边界来看，模型的底部安装面完全平整，匹配PCB表面的安装平面，两端焊盘的对应位置与标准0603封装焊盘完全对齐，导入常用的ECAD软件后不需要额外调整位置就能直接匹配封装，可用于整机装配时的元件高度检查，比如当板卡插入设备壳体的卡槽时，可通过这个模型验证电阻顶面与壳体内壁的安全间隙，避免出现壳体压件、装配后元件受力开裂的问题。在电源类产品的安规距离检查中，精准的元件模型也能帮助工程师核对电阻与相邻高压元件的爬电距离是否符合规范，减少后期整改的工作量。
