方形法兰式锥孔安装连接座结构设计

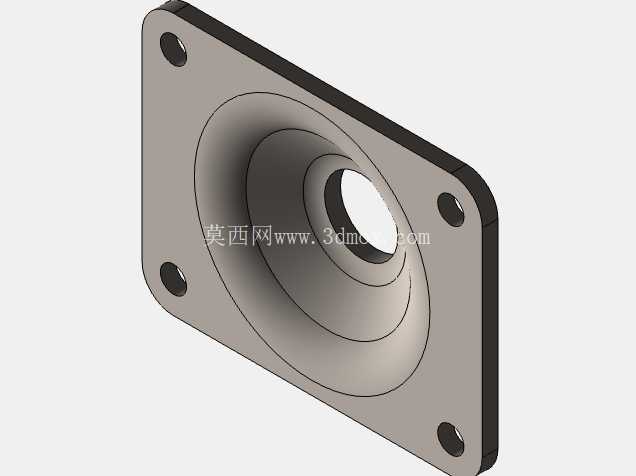

　　这类带锥面过渡的方形法兰连接座，常应用在流体管路对接、传动组件定位安装、气动系统端口衔接等场景中，核心作用是实现两个不同口径部件的同轴对接，同时通过法兰面的压紧配合保证连接位置的密封性能与同轴度精度，避免管路传输介质泄漏、传动部件运转出现偏心磨损的问题。从结构设计逻辑来看，方形法兰的四个角位设置了贯通安装孔，安装时可通过螺栓穿过孔位将整个座体固定在设备基体或者对接端面上，四个安装孔的位置度公差需要严格控制，保证安装后座体中心轴线与对接部件的轴线重合，不会出现偏斜。中间的锥面过渡结构采用了多级平滑圆弧过渡，而非直角台阶设计，这种设计一方面可以降低流体经过该位置时的阻力，减少介质在转角位置的淤积，另一方面也能有效降低结构应力集中，

　　在承受管路压力或者传动载荷时，避免直角位置出现应力开裂的风险，提升部件的整体使用寿命。中心的贯通孔是介质或者传动杆件的通行通道，孔壁的尺寸精度与表面粗糙度有明确要求，若用于流体场景，孔壁粗糙度需控制在Ra1.6以内，减少介质流动的摩擦阻力；若用于传动杆件穿过，孔位需要与杆件保留合适的配合间隙，同时可根据使用需求加装密封件或者导向衬套。在安装边界上，方形法兰的外轮廓尺寸需要匹配对接端面的安装空间，四个安装孔的中心距要与对接端的螺纹孔位置完全对应，安装时法兰面与对接端面之间可根据密封需求加装橡胶垫片或者金属密封垫，通过螺栓的预紧力压紧垫片实现密封。锥面段的长度与锥度设计需要匹配对接部件的接口尺寸，保证对接后锥面能够完全贴合，

　　既可以起到定位导向的作用，也能分散连接位置的载荷，避免应力集中在孔口位置。整个零件的壁厚设计经过受力校核，法兰边缘厚度满足螺栓预紧力下的强度要求，不会出现压紧后法兰变形的问题，锥面段的壁厚均匀，在加工过程中也不会因为壁厚差过大出现铸件缩孔或者机加工变形的问题。这类零件在建模过程中需要重点关注安装孔的位置度、锥面的同轴度以及各过渡圆角的尺寸，这些参数直接影响零件安装后的配合精度与使用性能，建模时优先通过基准轴与基准面定位各特征，保证后续修改尺寸时各特征的位置关系不会出现错乱，同时所有的棱角位置都根据工艺要求设置了合适的倒角，避免安装时划伤操作人员，也去除加工过程中产生的毛刺。
