HSD系列风冷自动换刀电主轴结构设计

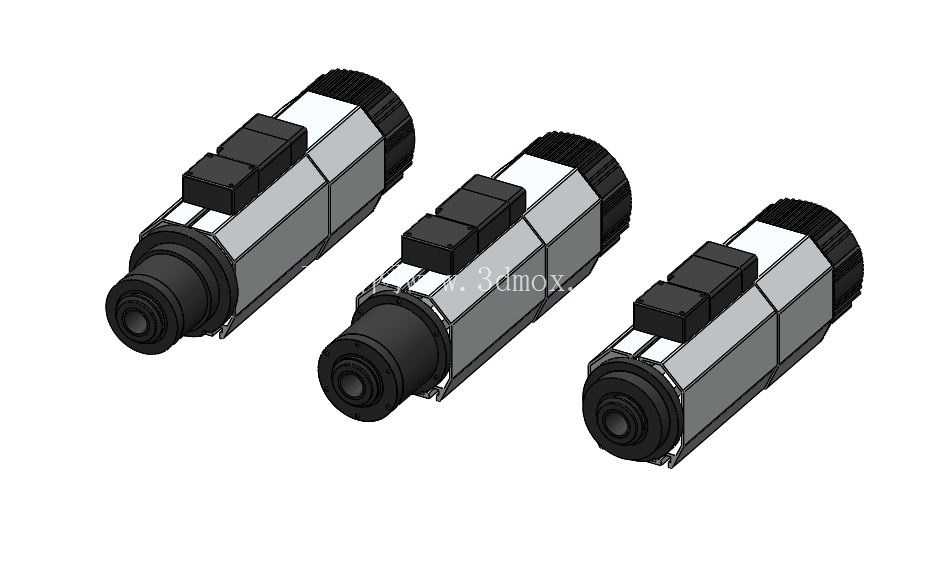

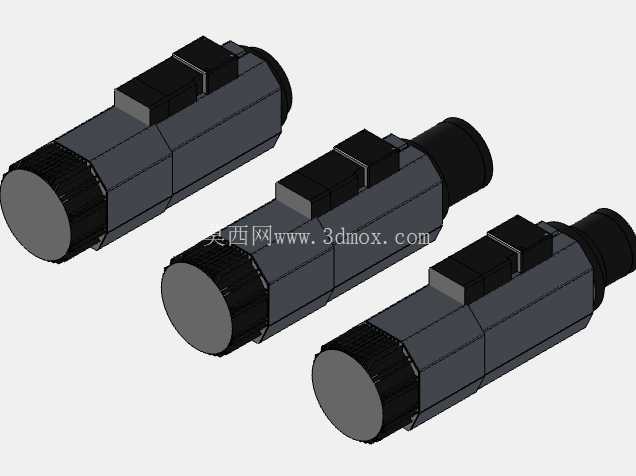

　　本次呈现的三款同系列电主轴，分别对应短颈、长颈以及带ATC ER32夹头的空气冷却构型，是数控加工领域里承担高速铣削作业的核心执行部件，广泛适配于木工开料、铝型材精加工、非金属复合材料切削等多种加工场景，在龙门移动式加工中心、小型精雕机、木门加工生产线等设备上都能见到同构型产品的实际应用。从实际选型角度看，短颈款主轴的轴向安装尺寸更紧凑，适合安装空间局促、对主轴悬伸长度有严格限制的多主轴排钻加工单元，能有效降低主轴前端的悬臂弯矩，提升高速切削时的刀尖刚性，减少加工过程中的振纹；长颈款则针对需要深腔加工的工况设计，加长的主轴颈可以伸入工件内部的型腔结构完成侧壁、底面的铣削作业，避免主轴本体与工件轮廓发生干涉。

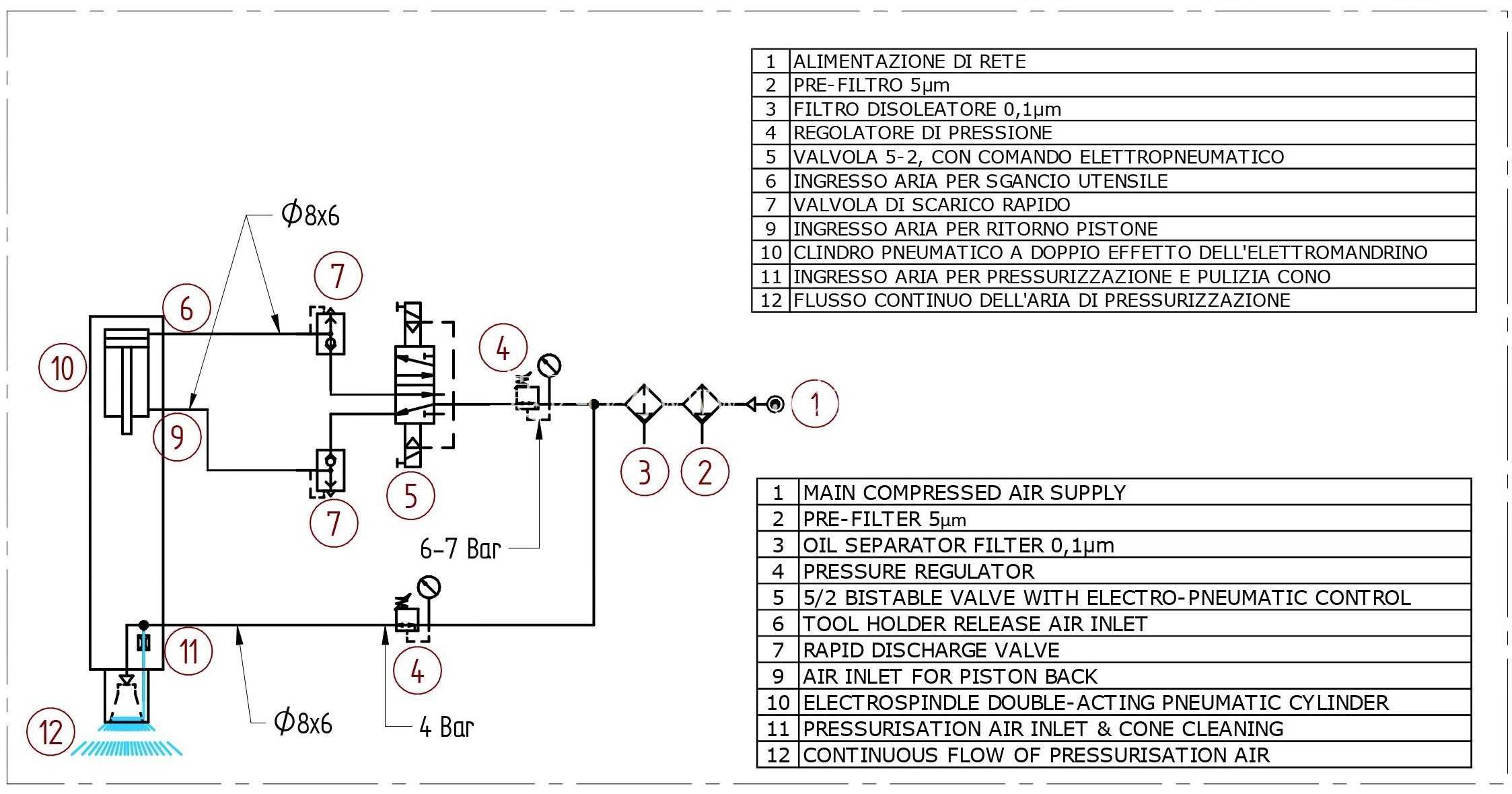

　　带ATC自动换刀功能的ER32款主轴，配套标准ER32弹性夹头，可以夹持直径范围2-20mm的各类铣刀、钻头，配合机床的打刀机构能在数秒内完成刀具更换，适配多工序连续加工的生产需求，无需人工停机换刀，大幅提升批量加工的生产效率。三款主轴均采用空气冷却方案，在主轴壳体本体上集成了轴向散热鳍片结构，通过顶部安装的散热风扇带动空气沿鳍片间隙流动，带走主轴高速运转时定子、轴承产生的热量，相比水冷主轴无需配套冷却水箱、循环管路，安装布线更简便，也避免了冬季低温环境下冷却液冻结堵塞管路的问题，更适合在开放式的木工加工车间、简易生产线场景使用。从结构设计细节来看，主轴前端采用多重迷宫密封结构，配合气幕防护接口，能在运转时向外喷出压缩空气，

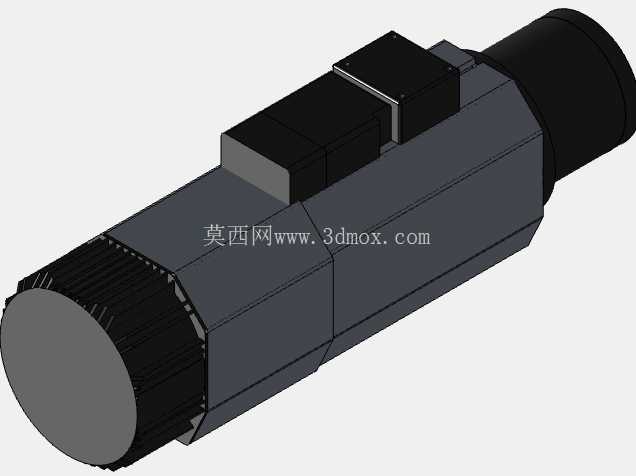

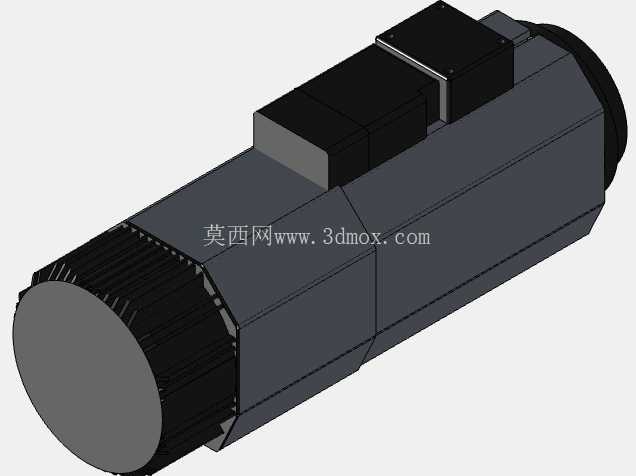

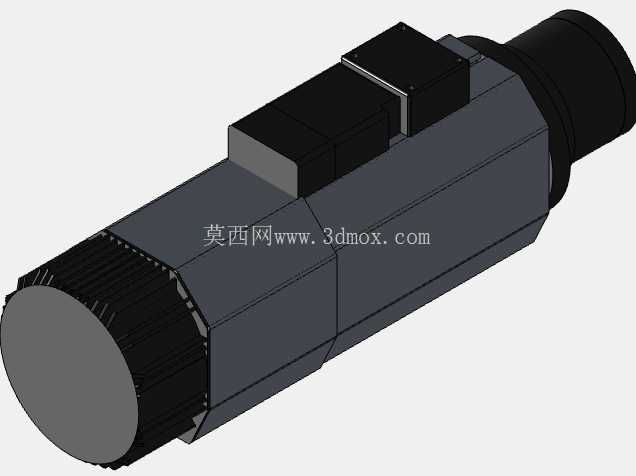

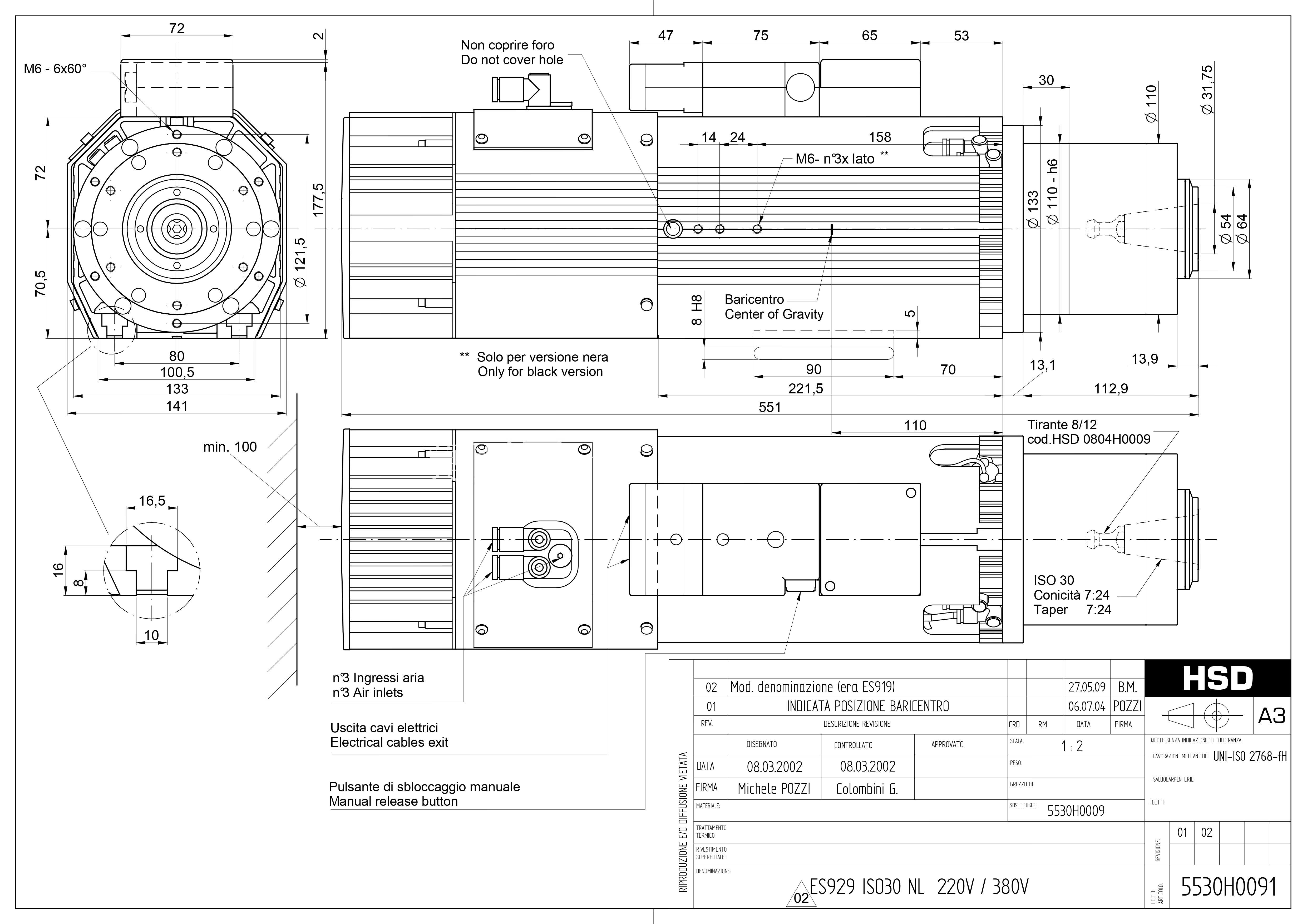

　　阻挡切削粉尘、切削液雾进入主轴轴承腔，延长精密角接触轴承的使用寿命；后端的接线盒采用侧向出线设计，避免安装时线缆与机床Z轴滑台的其他部件发生剐蹭，接线盒本身的防护等级满足车间多尘环境的使用要求。安装接口采用标准的圆柱面定位加端面法兰锁紧结构，安装时只需保证主轴安装座的内孔公差、端面垂直度符合设计要求，即可完成精准定位，不需要额外制作复杂的转接工装，能适配市面上多数主流的数控设备安装位。在建模细节上，完整还原了主轴本体的散热鳍片轮廓、后端风扇罩的格栅结构、前端的ER螺母外形、顶部的接线盒安装凸台，所有安装孔位、定位尺寸都按照实物比例还原，可直接用于设备布局的干涉检查、主轴安装座的配套设计，也能作为教学演示中高速电主轴结构讲解的可视化模型，帮助设计人员快速理解风冷自动换刀主轴的结构组成与安装边界。
