等距结构异形安装基座三维设计

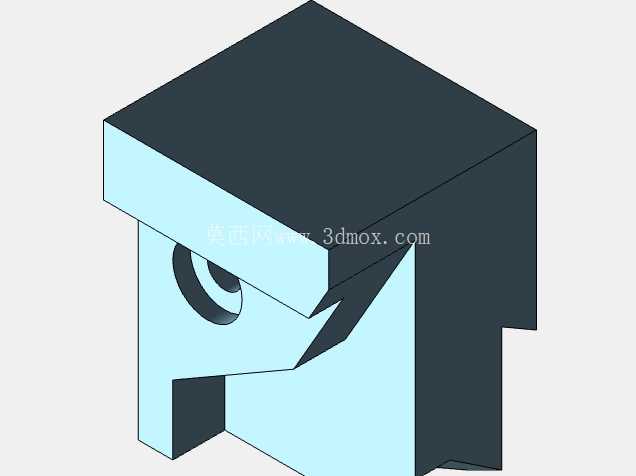

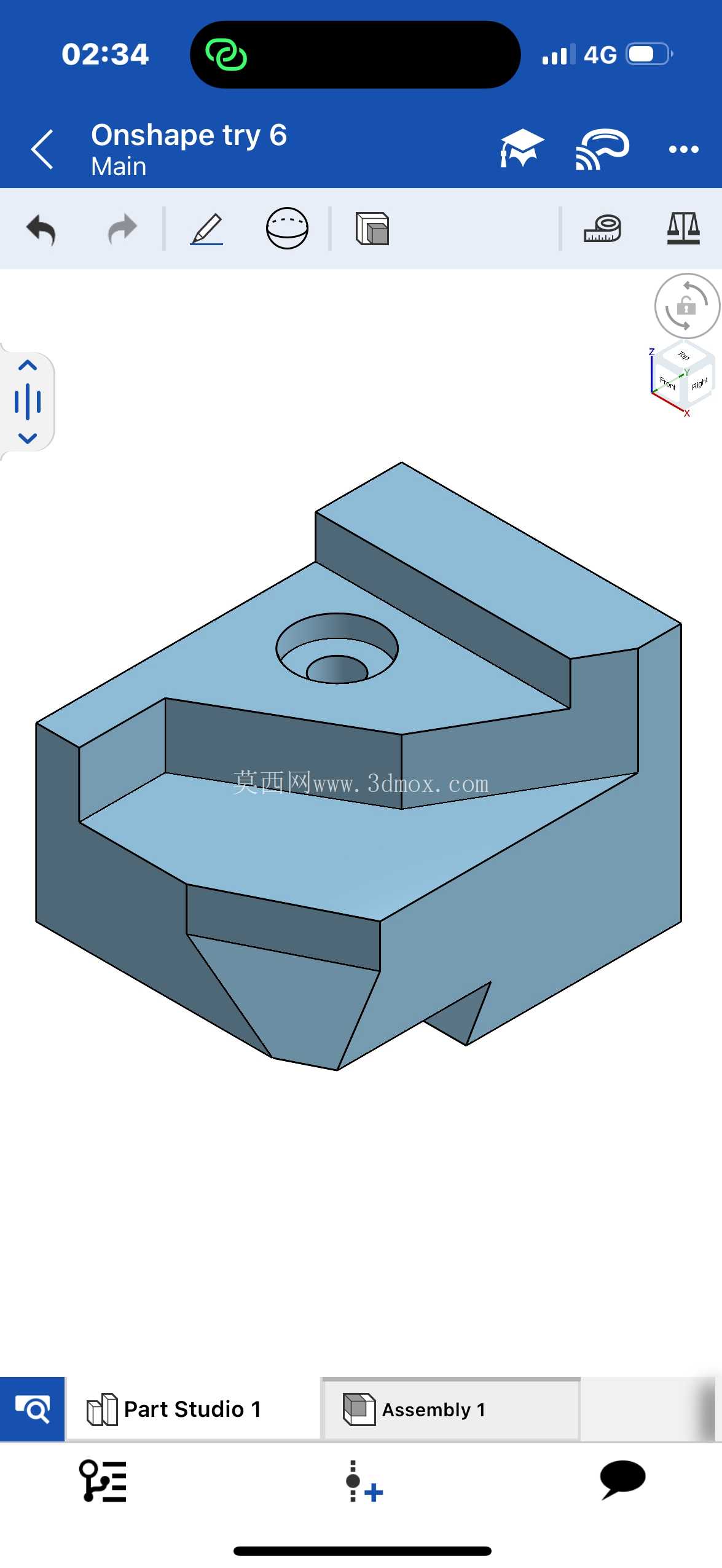

　　该异形结构件属于设备配套的异形安装基座，主要应用在小型机电设备的内部安装工位，承担元器件定位、载荷传导以及安装面适配的作用，常见于稳压类电气设备的内部支撑场景，用来匹配特定规格的电子元件安装位，避免元件与设备壳体之间出现硬接触干涉，同时保障安装后的结构稳定性。从结构设计逻辑来看，整体采用一体化铣削成型的结构思路，主体为带阶梯沉槽的板状基座，上表面开设的圆形沉孔用于配套紧固件实现基座与设备机架的锁紧固定，沉孔深度经过匹配对应螺栓的头部高度设计，安装后螺栓头部不会突出基座上表面，避免对上方安装的元件造成干涉。基座侧面的斜向切边结构并非装饰性设计，而是为了适配设备内部的倾斜安装边界，在有限的腔体空间内避让相邻的布线槽与其他元器件，

　　最大化利用设备内部的安装空间，同时斜切结构也能减少基座整体的重量，降低不必要的材料消耗。基座上的阶梯型等距槽结构，是为了匹配对应元件的安装定位凸台，槽体的侧壁与底面的形位公差控制在常规机加工可实现的范围内，槽体的等距设计能够保证元件安装后受力均匀，不会出现局部应力集中的问题，在设备运行产生振动时，槽体的配合面能够分散振动载荷，避免紧固件出现松脱。从安装边界来看，该基座的整体外轮廓尺寸适配小型电气设备的内部安装腔，所有边角都做了小尺寸的倒角处理，既能够去除机加工产生的毛刺，避免装配过程中划伤操作人员或者线缆绝缘层，也能减少装配时的对位难度，提升装配效率。基座的底面为完整的平面结构，能够与设备的安装基板完全贴合，保证安装后的平面度，

　　避免出现翘曲导致上方元件安装错位。在实际应用场景中，这类异形安装基座不需要额外的焊接或者拼接工序，整块坯料通过数控铣削即可完成加工，加工工序简单，适合小批量的定制化设备配套使用，结构上没有复杂的曲面或者特殊工艺要求，常规的三轴加工中心即可完成全部加工工序，加工成本可控。结构设计时充分考虑了装配的容错性，槽体与安装孔的位置公差留有合理的装配余量，不会因为微小的加工误差导致元件无法装配，同时整体的壁厚分布均匀，不会出现局部壁厚过薄导致结构强度不足，或者局部壁厚过厚导致材料浪费、加工时间过长的问题。
