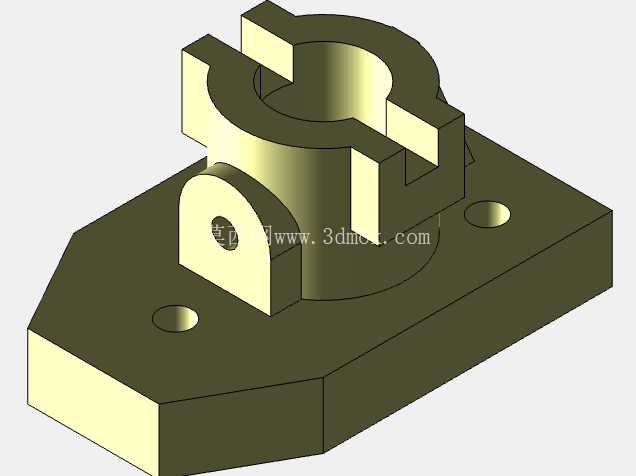

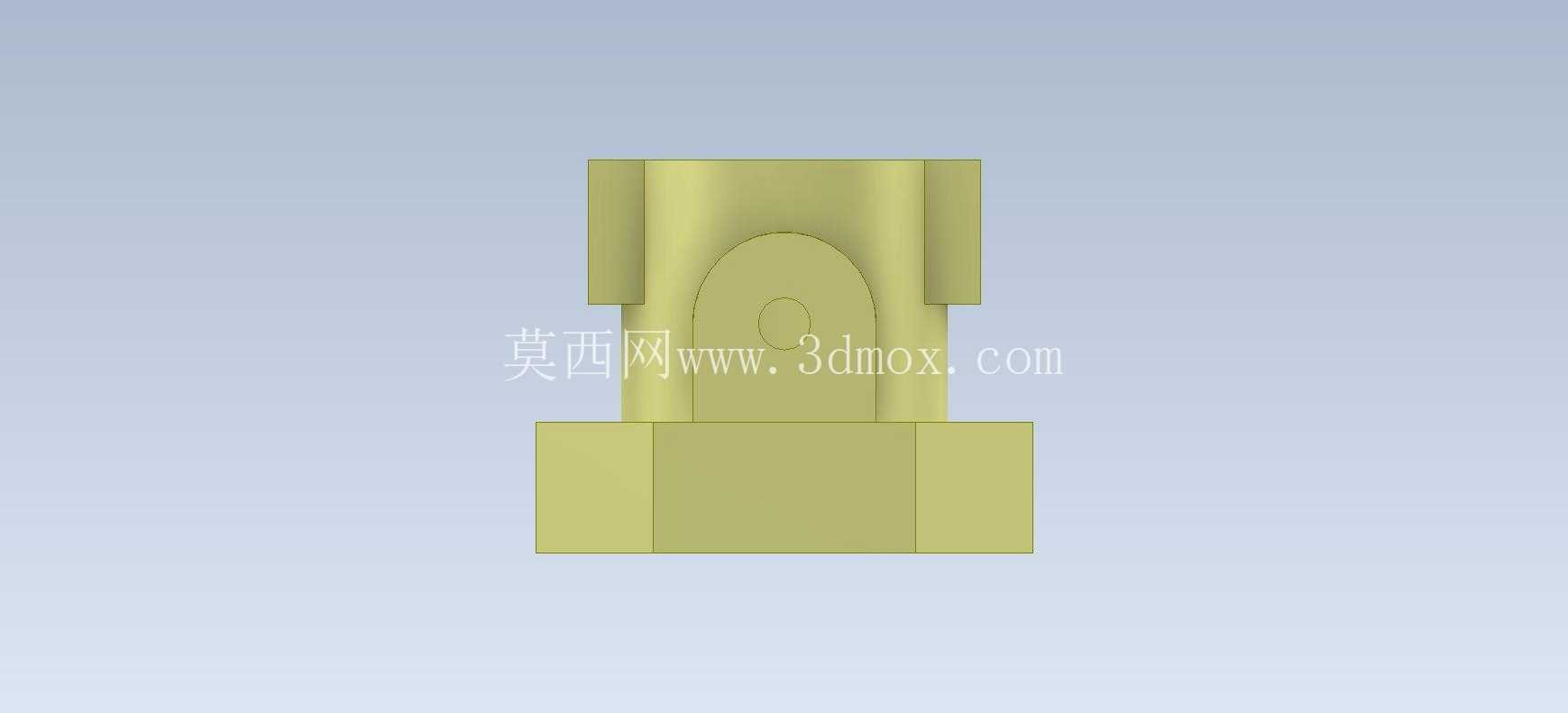

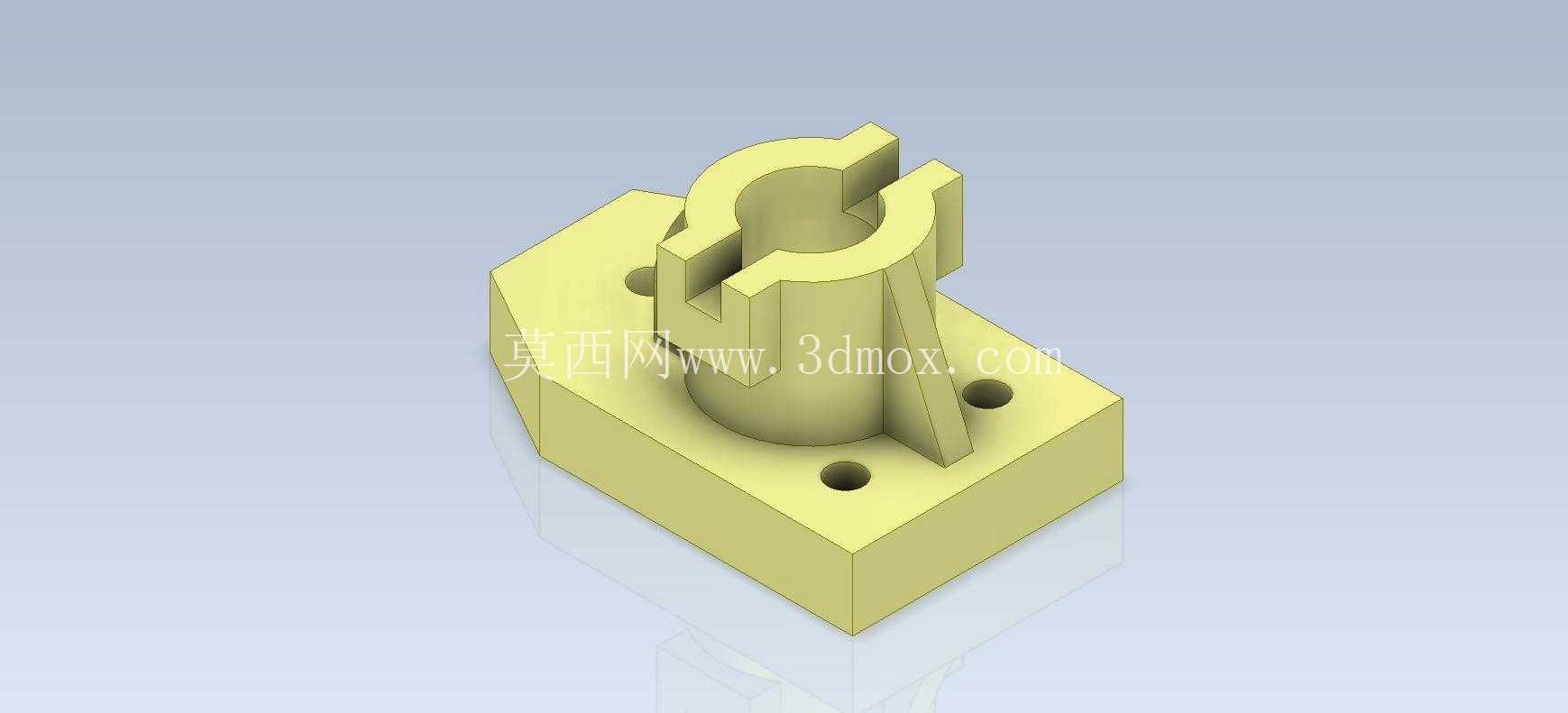

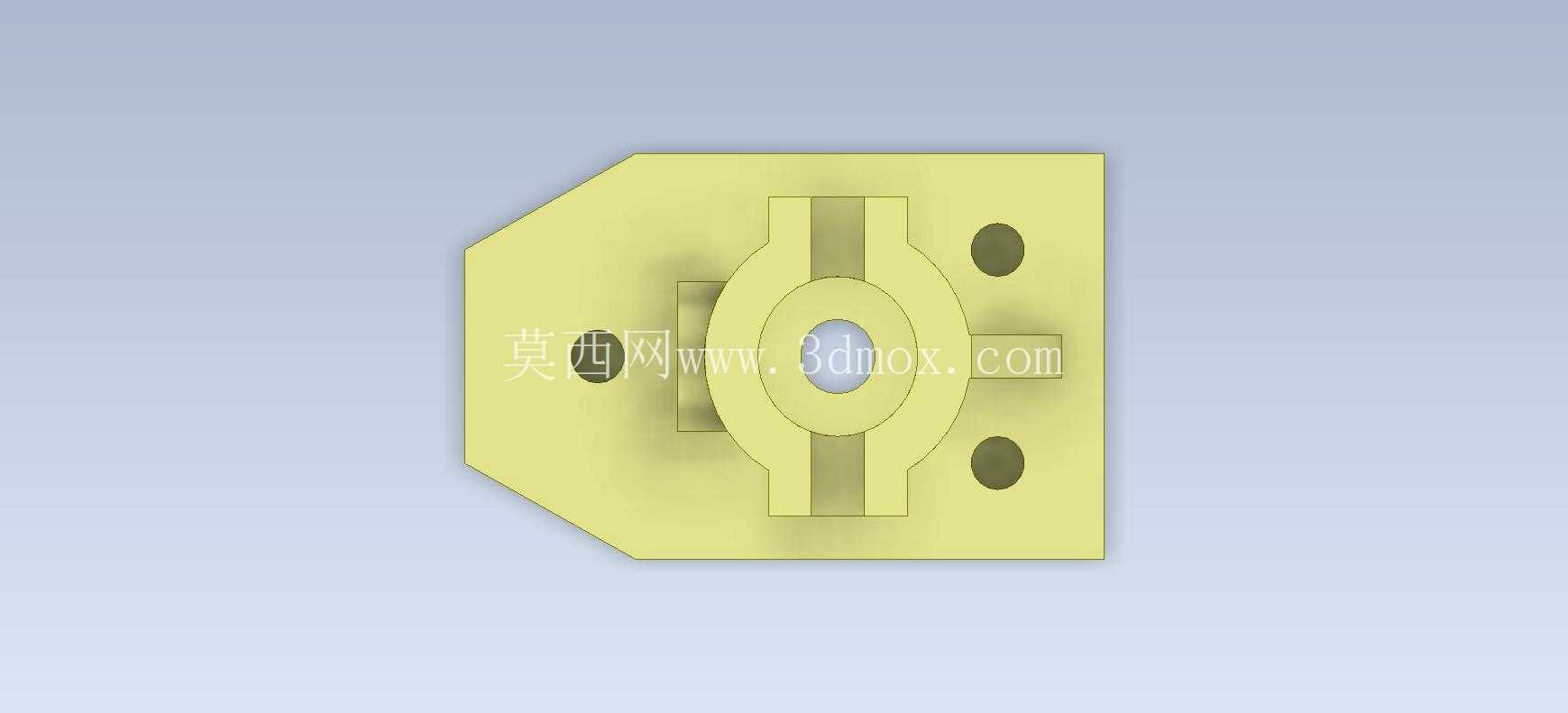

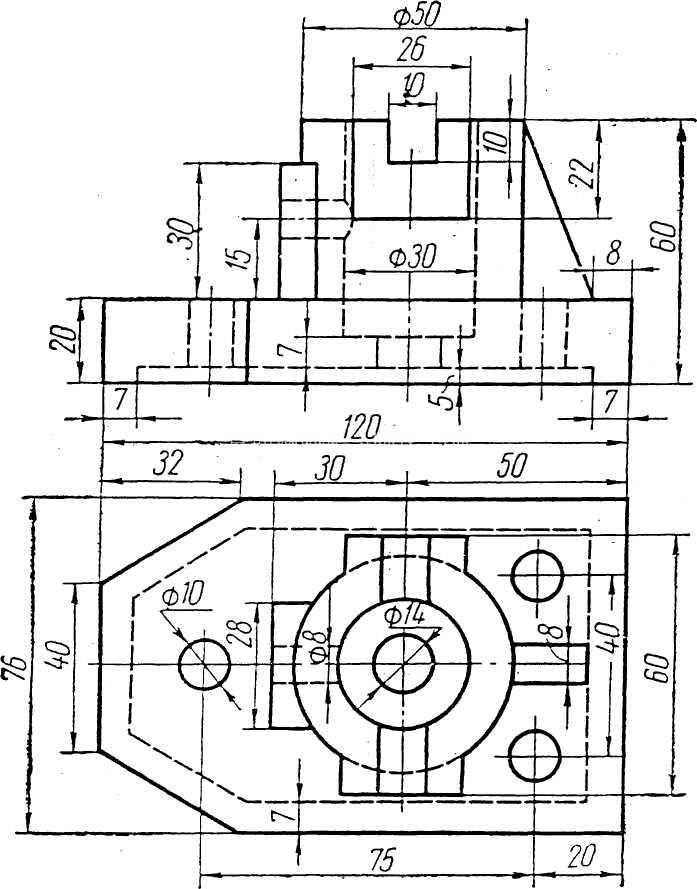

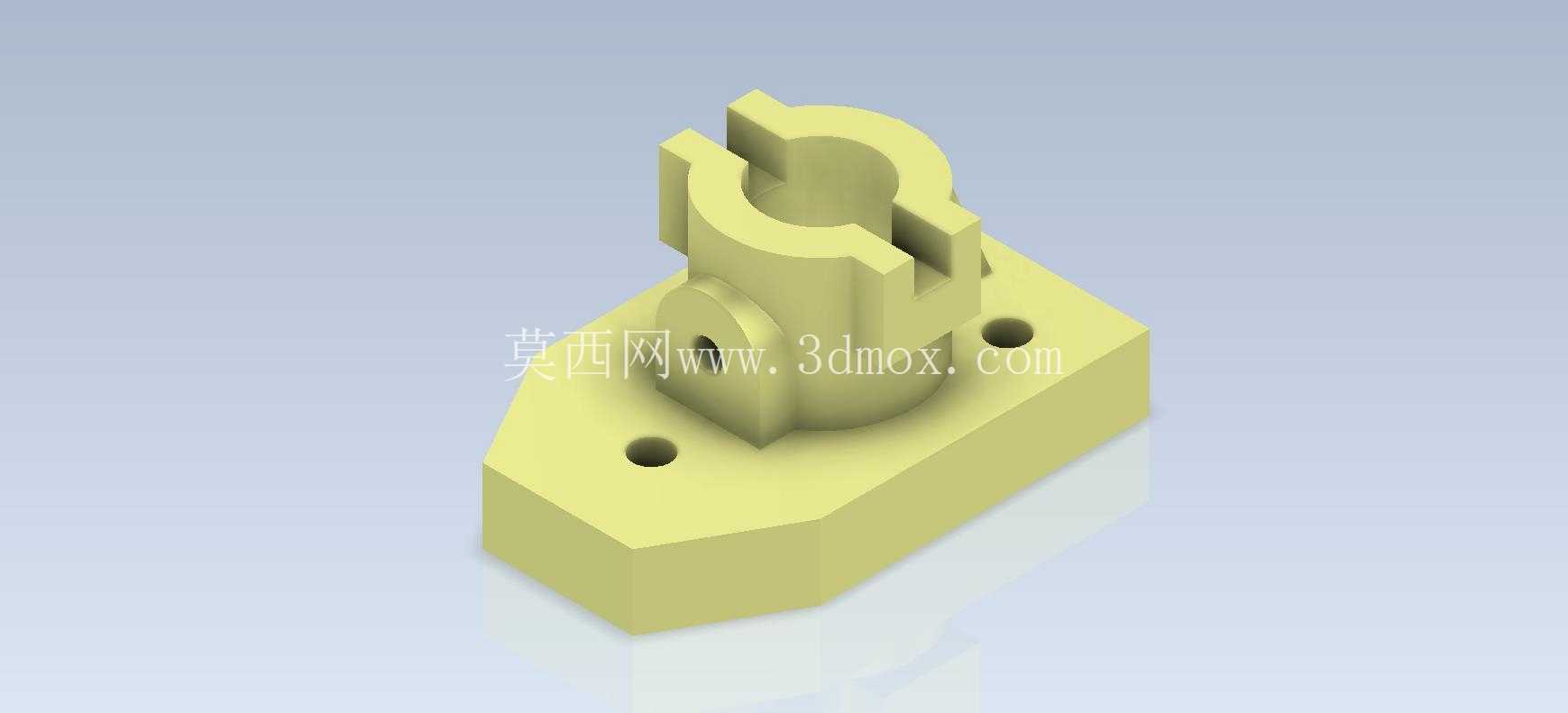

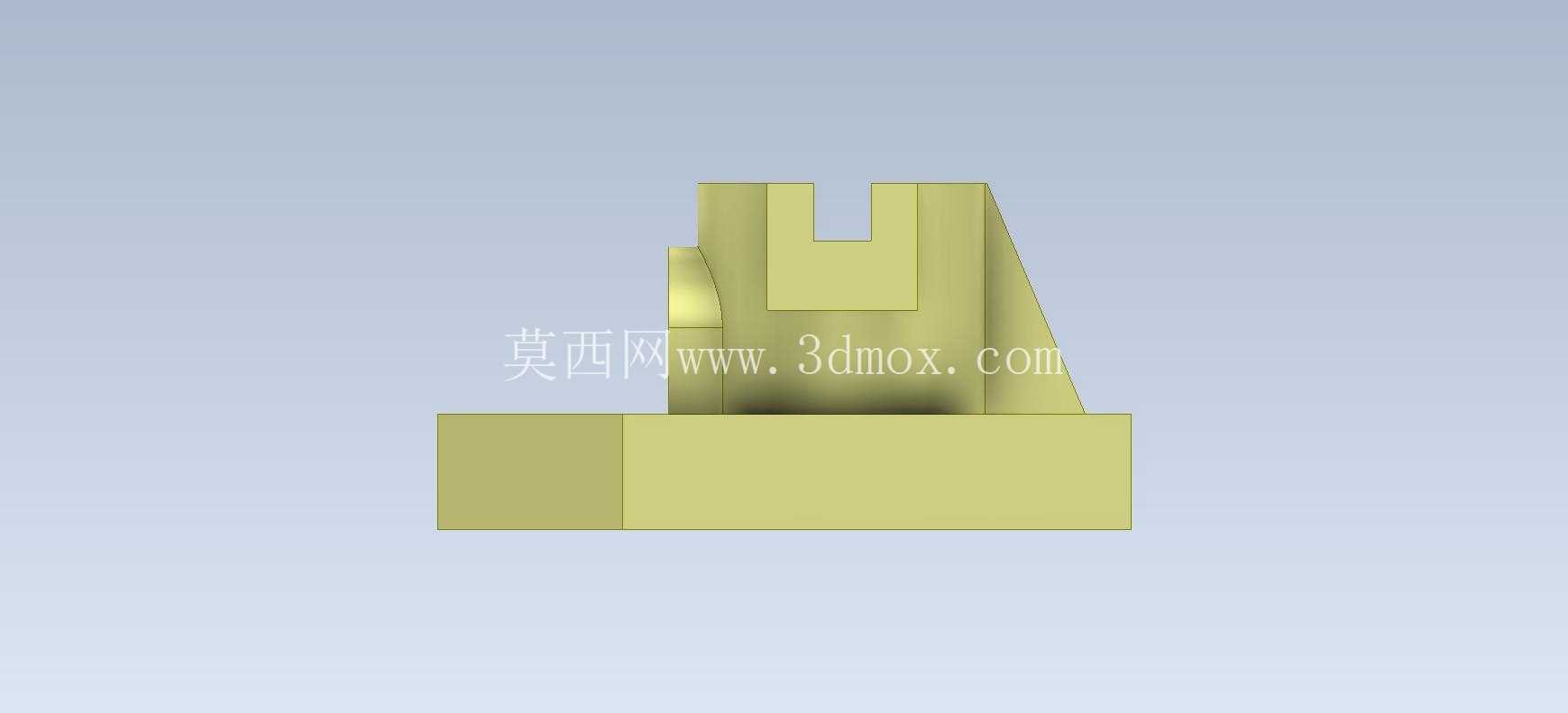

这类带异形安装底座的开槽轴座构件,常见于小型自动化输送线、桌面级工装夹具的定位支撑环节,主要承担轴类零件的径向定位与周向限位作用,避免配套转轴在运转过程中出现径向窜动,同时顶部的开槽结构可实现快速装拆,无需将整根轴从传动链路中完全抽出即可完成维护调整,在小负载的轻工机械、电子产线辅助工装中应用频次较高。从结构设计逻辑来看,底部安装板采用切角异形轮廓而非规则矩形,是为了适配安装面的预留空间,在狭窄的设备内部安装位中避开相邻的走线槽、紧固件凸起等干涉结构,两个安装孔的孔距经过公差匹配,可直接对应常用的M4/M5内六角圆柱头螺钉规格,沉孔深度设计刚好容纳螺钉头部,保证安装后表面无凸起,不会剐蹭周边运动部件。

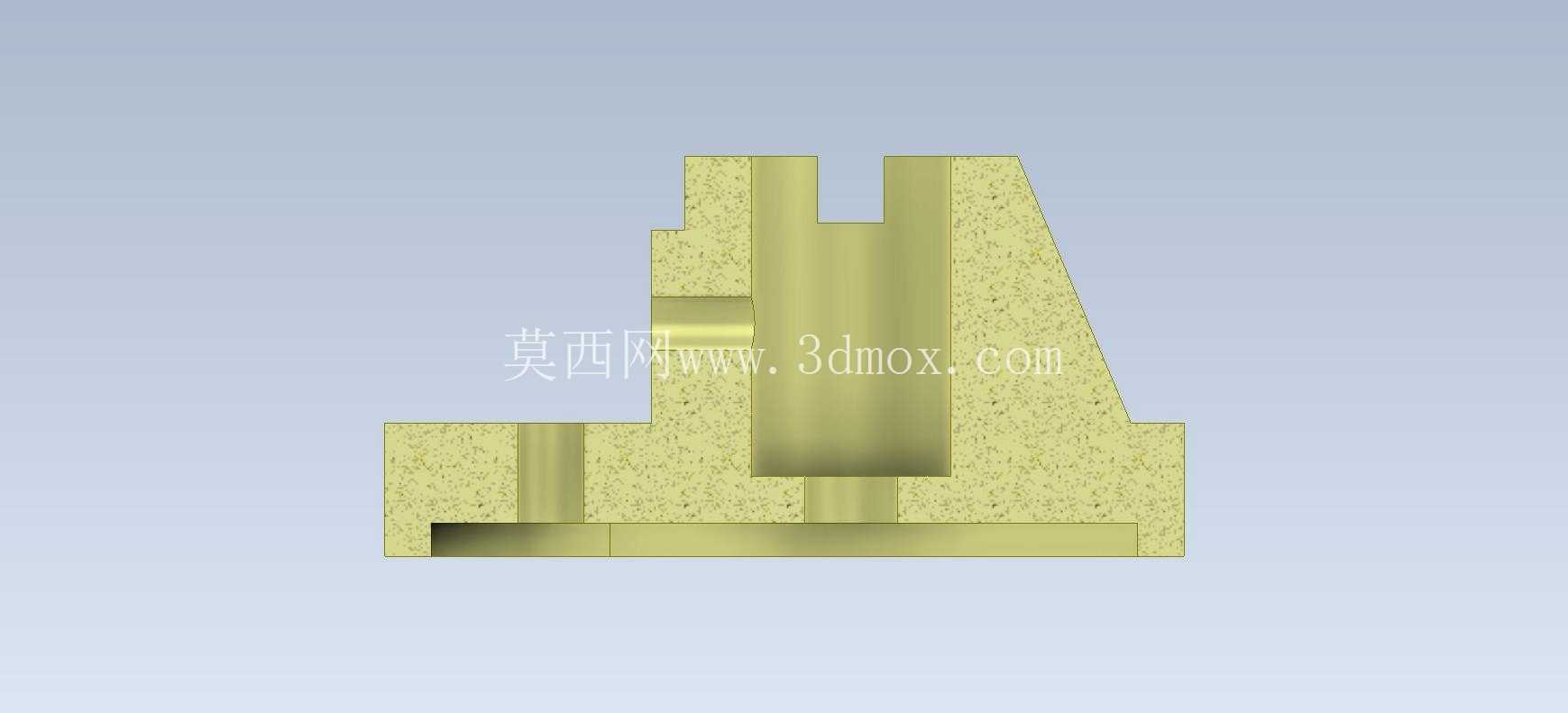

上部的筒状支撑段内径与配套光轴采用间隙配合,公差等级选IT8即可满足普通手动调节、低速运转的使用需求,筒壁上的开槽宽度对应轴上的平位或者销钉位置,安装时将槽口对准轴上的限位结构推入,即可限制轴的周向转动,无需额外加装键连接结构,简化了装配流程。筒身侧面的凸耳结构是为了增加锁紧螺钉的安装位,当轴插入筒身到位后,拧紧凸耳处的紧定螺钉即可完成轴向固定,相比整圈筒壁攻丝的结构,局部凸耳既减少了整体材料用量,也能保证足够的螺纹啮合长度,避免螺纹滑牙失效。建模过程中需要注意安装面与筒体内孔的垂直度公差,若垂直度偏差超过0.05mm,会导致安装后轴出现偏斜,运转时产生额外的径向力,加速轴与孔的磨损;底部安装板的厚度根据负载计算,
常规小负载场景下6-8mm的厚度即可满足刚性要求,不会在锁紧螺钉时出现板面变形。顶部的开槽边缘做了C0.5的倒角处理,既可以去除加工毛刺,也能在轴插入时起到导向作用,降低装配对位的难度。整体结构没有复杂的曲面特征,所有特征均为拉伸、切除、倒角等基础建模命令生成,非常适合入门阶段的建模练习,通过这个构件的建模可以熟练掌握特征定位、公差预留、装配干涉检查等基础设计能力,理解结构设计中功能优先、兼顾加工与装配便利性的核心原则。
