立式支撑安装座机械结构练习件

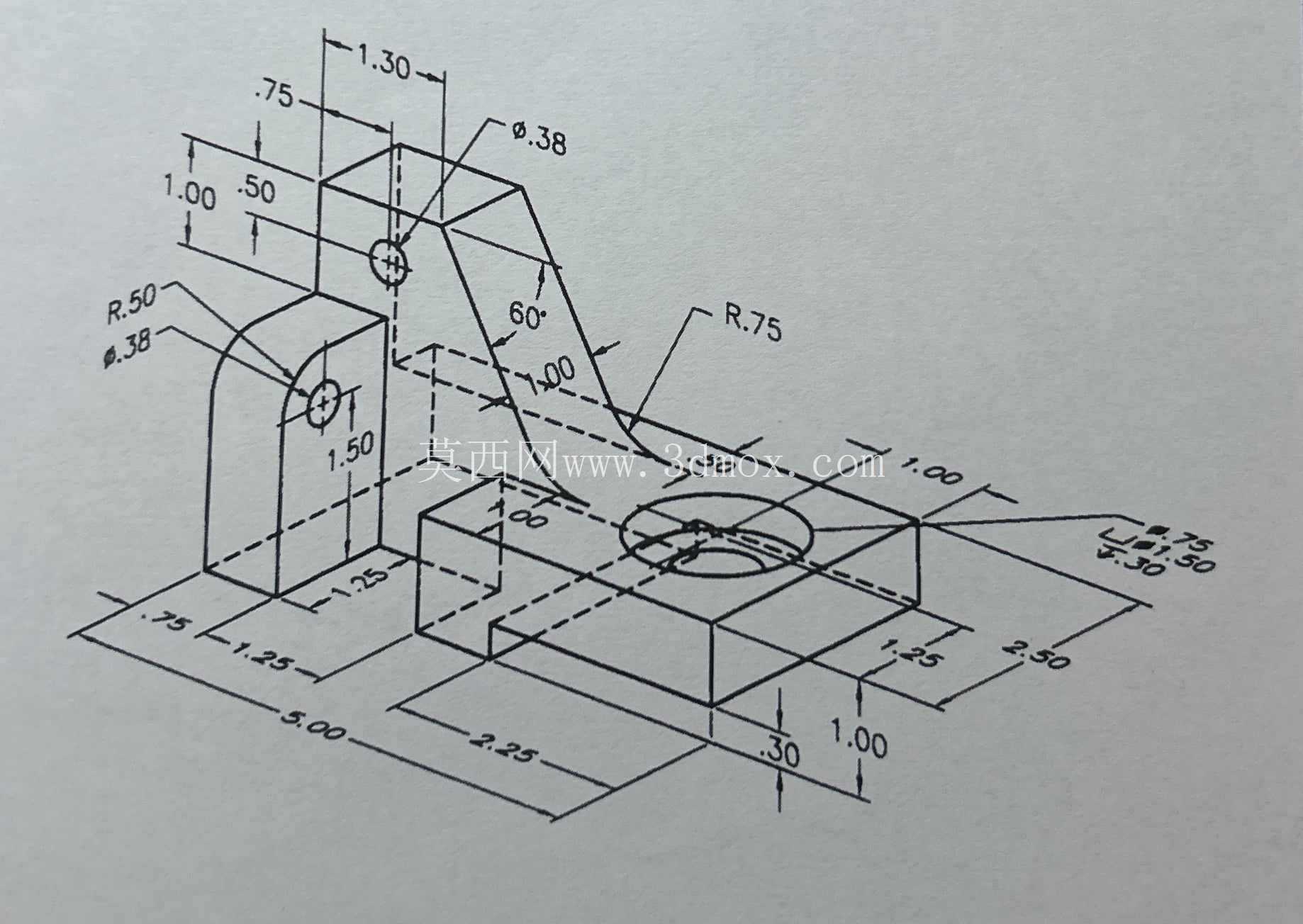

　　该零件属于小型机械安装支撑类构件，常见于小型自动化设备的工位辅助支撑、教学实训台的功能模块固定、低压电气柜内的元件安装支架场景中，主要承担垂直方向的载荷承载、相邻功能部件的定位衔接作用，可抵消设备运行过程中产生的小幅振动偏移，保证被支撑部件的位置精度稳定。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺思路，底部为带沉头安装孔的方形基座，沉孔设计可让内六角安装螺栓完全沉入座体内部，避免螺栓头突出基座平面影响安装贴合度，基座底部预留的窄槽可适配设备台面上的定位凸条，安装时无需反复调整对齐，能快速完成基座的初定位，降低现场装配的调校时长。向上延伸的立式支撑臂采用斜筋加强结构，在不额外增加整体壁厚的前提下提升了臂部的抗弯曲强度，

　　避免长期承受侧向载荷时出现臂部变形断裂的问题，支撑臂上开设的两个同轴通孔用于穿装销轴或紧固螺钉，可实现被支撑部件的铰接连接或刚性固定，通孔的位置公差控制在IT7级，可保证铰接部件转动时无卡滞、刚性连接时无装配错位。基座与支撑臂衔接处做了大圆角过渡处理，可消除应力集中问题，避免设备启停时的冲击载荷在衔接位置产生裂纹，延长零件的疲劳使用寿命。从安装边界来看，底部方形基座的长宽尺寸适配常规工业铝型材的槽距标准，可直接安装在30系列、40系列铝型材搭建的设备机架上，无需额外加工转接板；整体高度控制在小型功能部件的安装高度区间，不会过多占用设备内部的竖向安装空间，支撑臂的侧向伸出距离经过核算，可避开相邻安装的管线、其他功能元件的运动路径，

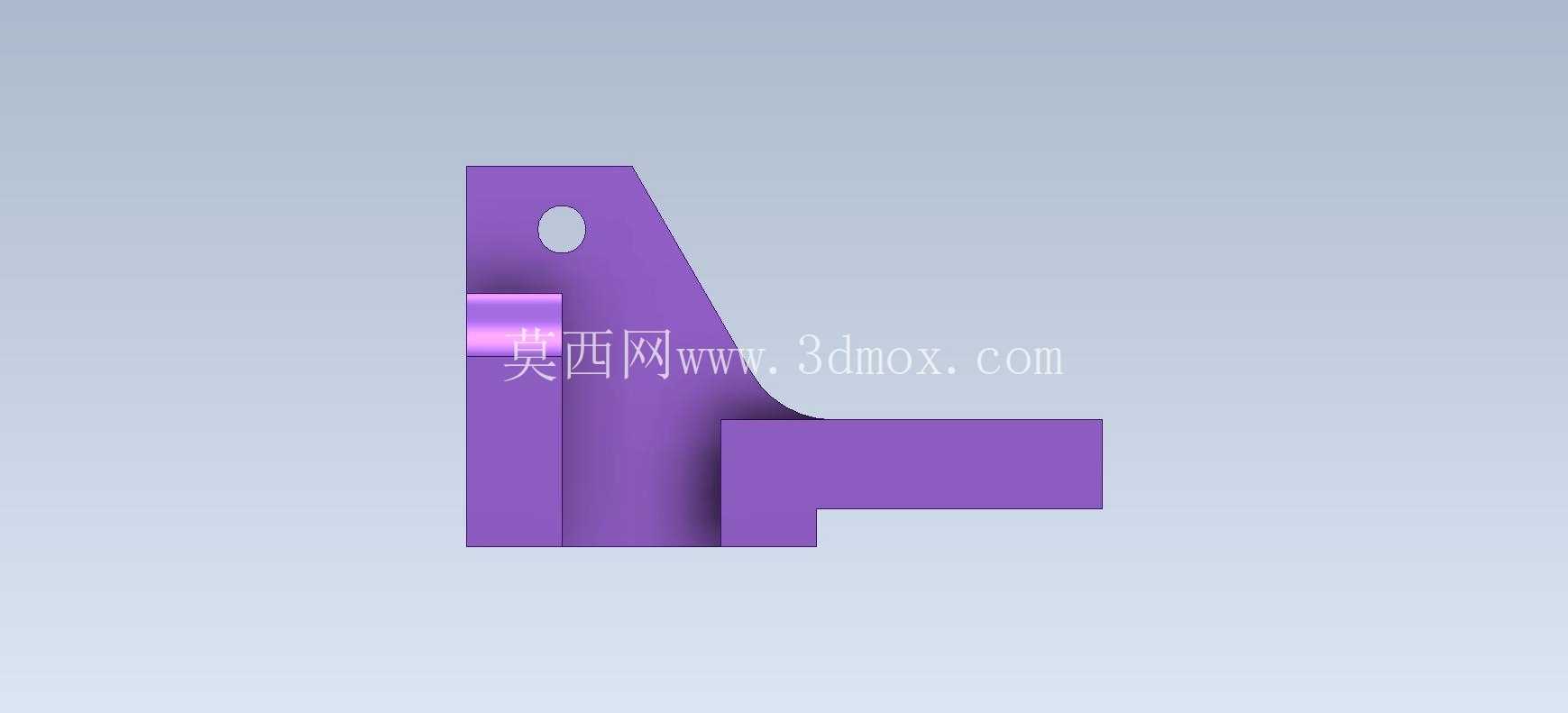

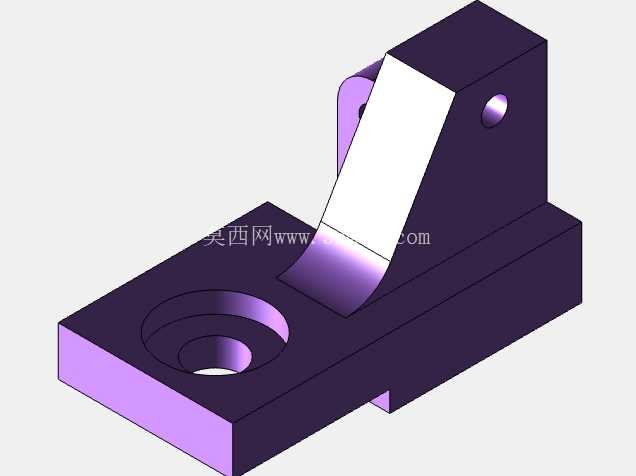

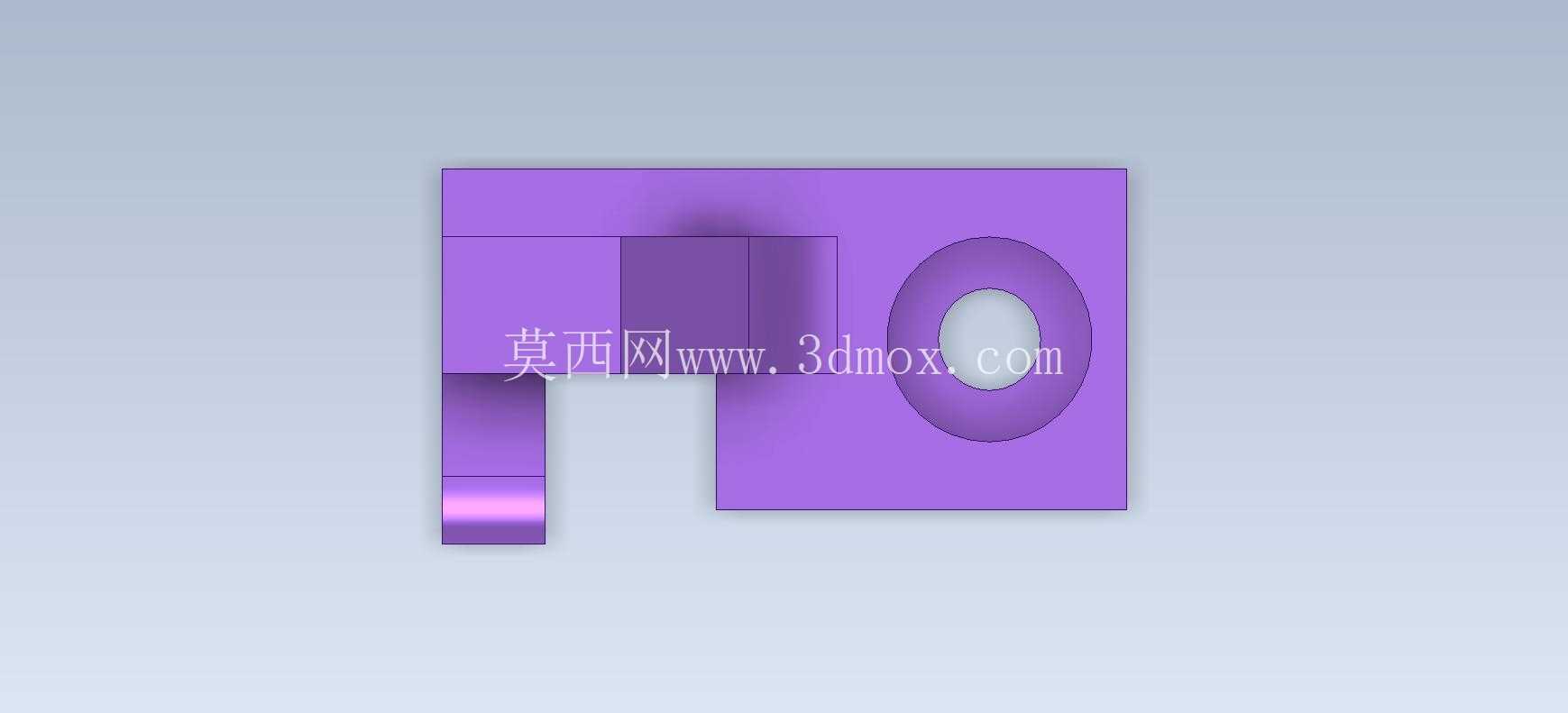

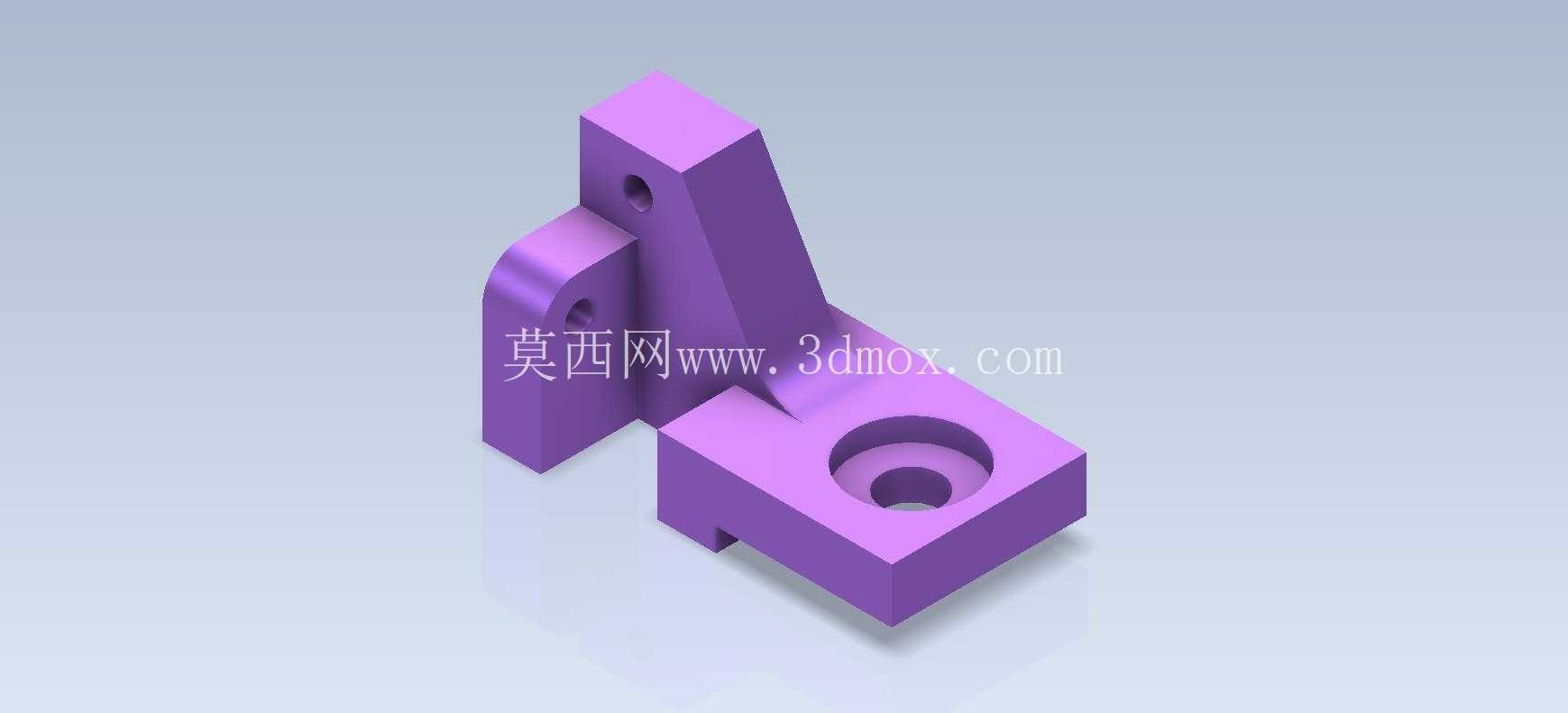

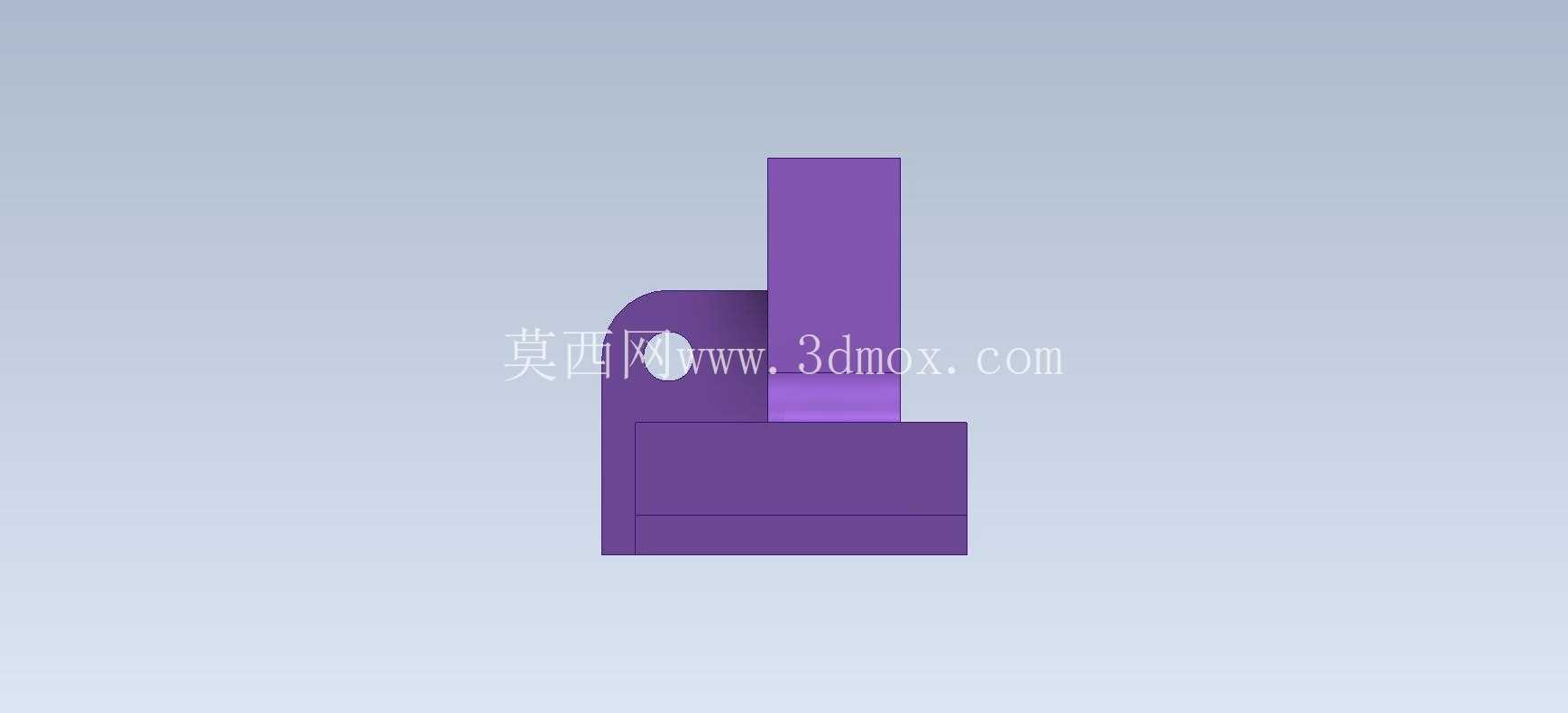

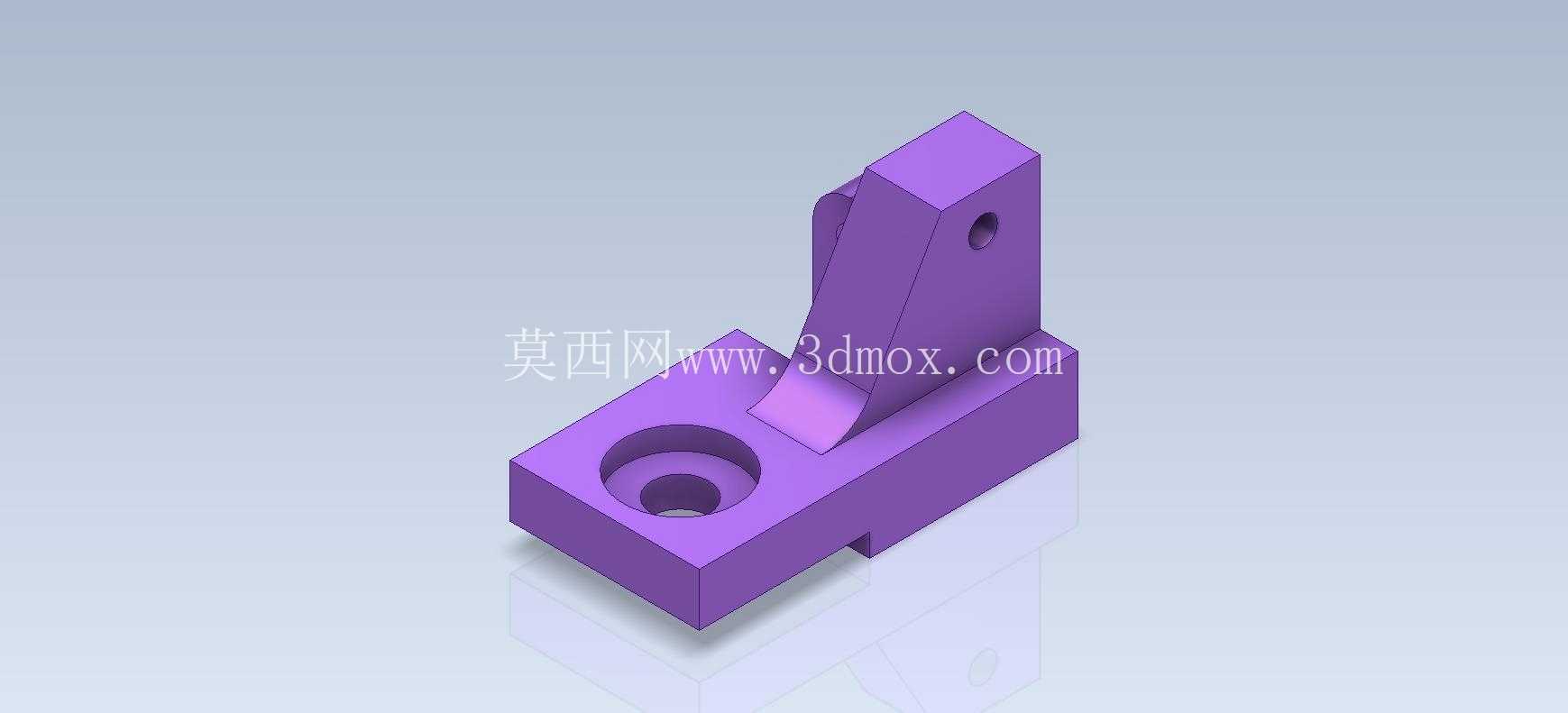

　　不会产生运动干涉。零件的所有外露棱边均做了0.5mm的倒角处理，既可以去除机加工产生的毛刺避免装配时划伤操作人员，也能减少零件搬运过程中的边角磕碰损伤。建模过程中优先采用草图拉伸、拔模、倒角、打孔等基础特征命令完成，特征树逻辑清晰，参数化关联完整，修改任意安装孔的孔径、支撑臂高度、基座尺寸时可直接驱动对应特征更新，无需重新绘制草图，适合作为三维建模入门阶段的特征命令综合练习案例，也可直接调整参数后用于小型非标设备的支撑结构设计中，减少重复建模的工作量。
