0603封装103标称值贴片式片式电阻

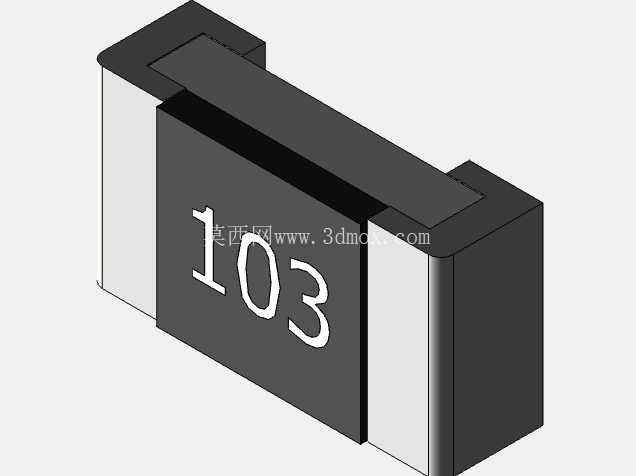

　　做消费电子、工控板卡的结构设计时，0603封装的贴片电阻是BOM表里出现频率极高的基础无源器件，这款标注103的片式电阻，对应标称阻值10kΩ，是各类模拟信号调理、数字电路上拉下拉、电源回路限流场景里的通用选型。从三维建模的还原度来看，模型完整复现了该类电阻的真实结构：两端是镀锡端电极，中间为氧化铝陶瓷基体，表面覆盖黑色阻焊层并丝印103阻值标识，端电极的倒角、陶瓷基体与电极的衔接台阶都做了写实还原，没有做过度简化，完全能满足PCB装配干涉检查、产品结构爆炸图制作、装配工艺仿真的使用需求。

　　实际选型做结构堆叠时，0603封装的安装边界是必须卡死的参数，这款电阻的长宽尺寸严格遵循EIA标准封装规范，长度方向尺寸控制在1.6mm±0.1mm，宽度为0.8mm±0.1mm，焊盘设计时需要预留0.3mm左右的焊盘外伸量，端电极的高度与陶瓷基体厚度匹配，整体贴装后的总高度不超过0.55mm，在做轻薄类消费电子产品的腔体堆叠时，这个高度参数可以直接用来校核壳体与PCB板面的安全间隙，避免出现元器件顶壳的装配问题。

　　建模时的设计思路完全贴合量产器件的真实工艺：端电极做了三层结构的视觉区分，最外层的可焊层做了金属质感的材质区分，陶瓷基体的哑光质感、表面丝印的字符位置都和量产实物对齐，没有出现丝印偏移、电极尺寸错位这类常见的建模误差。在回流焊工艺仿真场景下，这个模型的端电极尺寸可以直接用来计算焊膏涂布量，校核钢网开口尺寸是否匹配，避免出现立碑、虚焊等工艺缺陷。

　　这类片式电阻的应用场景覆盖极广，从手持数码产品的主板，到工业控制的PLC接口板，再到物联网终端的传感信号采集回路，都能见到它的身影，做整机三维装配时，这类基础元器件的模型精度直接影响整体干涉检查的准确率，如果模型尺寸偏差过大，很容易在试产阶段才发现元件与周边结构件、接插件的干涉问题，耽误项目迭代进度。这款模型的尺寸公差控制完全对标量产器件的规格书参数，不管是用来做PCB的3D布局预览，还是做整机产品的可视化展示，都能满足精度要求，不需要设计人员再手动调整模型尺寸来匹配封装库。
