8毫米LED灯用橡胶护线套结构设计

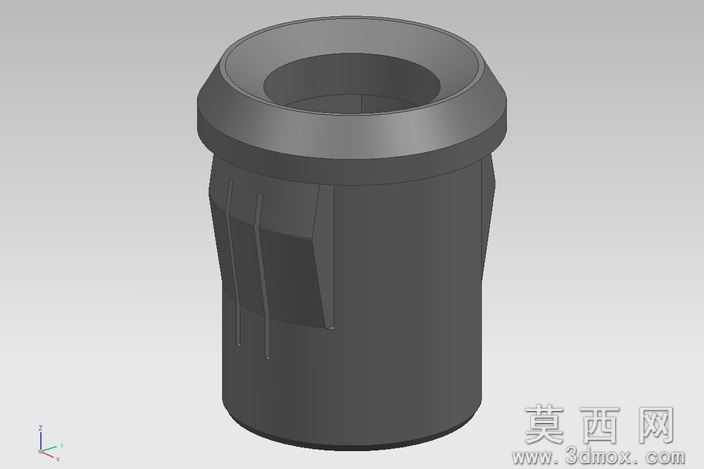

本作品为适配8毫米规格LED灯具的护线套三维建模设计，整体采用回转体结合侧边定位结构的造型方案，建模阶段以中心轴线为基准搭建草绘轮廓，通过旋转特征生成主体基础形态，顶部设计加宽凸缘结构，用于安装时卡在安装面板外侧实现轴向限位，避免护线套整体穿入安装孔内脱落。主体柱身部分均匀分布多道纵向防滑定位筋，既可以在安装时增加与安装孔内壁的摩擦力，提升装配后的稳固性，也能在注塑成型过程中减少胶件收缩变形，保证尺寸精度。柱身侧面开设的平面定位结构，可与安装孔对应的卡位配合，防止护线套安装后发生周向转动，保证穿线位置的稳定性。建模过程中对内外壁的过渡圆角做了精细化处理，内壁穿线区域全部做圆弧倒角，避免尖锐边角刮伤LED线材的绝缘层，外壁与安装孔接触的位置也做了导向斜角，方便装配时快速对准压入。材质设定上选用耐老化橡胶材质，渲染时调整材质参数还原橡胶的哑光磨砂质感，表面设置细微的颗粒纹理提升真实感，凸缘部分与柱身做同材质一体化设计，保证结构强度的同时兼顾密封防护效果。结构设计上充分考虑实际使用场景的需求，内部通孔直径适配常规LED线材的外径，既可以让线材顺利穿过，又能通过橡胶本身的弹性抱紧线材，起到防尘防水、缓冲减震的作用，避免线材晃动拉扯导致的焊点脱落问题。整体建模过程严格遵循机械设计的公差规范，各部位尺寸匹配8毫米LED的安装标准，可直接用于开模生产或装配验证，渲染阶段采用中性灰色背景搭配柔和的打光方案，清晰展现护线套的结构细节与材质特征，方便使用者直观了解产品的形态与装配逻辑。
