三丰数显百分表精密测量工具三维设计

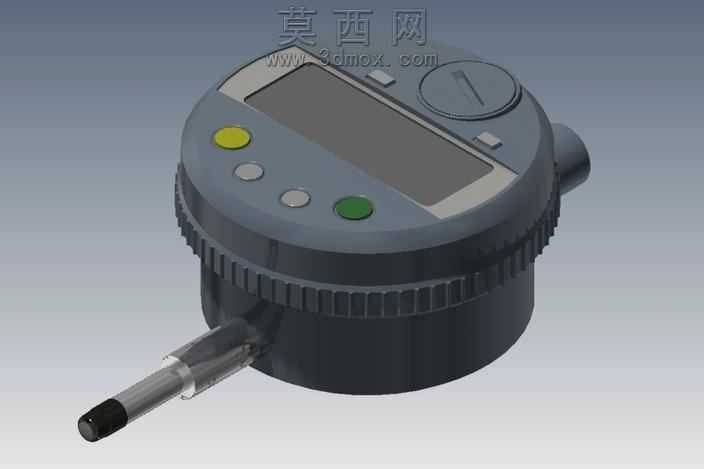

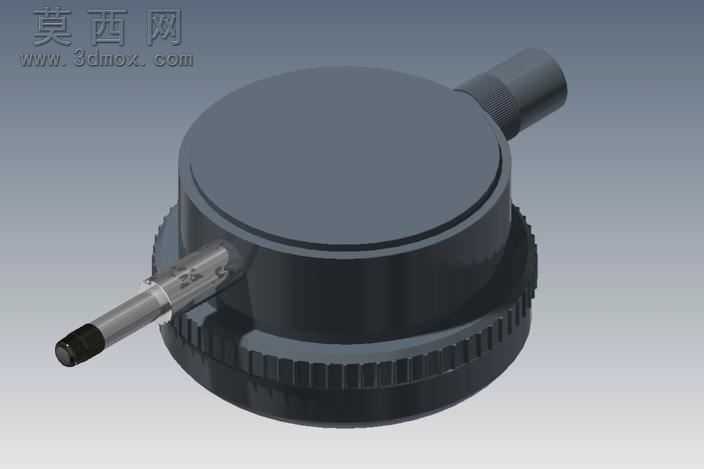

本作品为日本三丰543-250-B型号数显百分表的三维参数化建模成果，建模过程严格参照实物测绘尺寸与官方产品参数，完整还原了该款精密量具的全部结构细节。建模阶段首先梳理产品的层级装配关系，将整体拆分为表壳主体、数显模组、操作按键、测杆传动组件、侧端连接柄、防滑滚圈六大独立模块，分别进行零件建模后完成总装配约束，保证各部件的配合公差与实物完全一致。表壳部分采用曲面建模方式还原圆润的握持轮廓，边缘的防滑滚齿通过阵列特征实现均匀排布，每一处齿形的角度、间距都严格匹配实物的防滑握持设计，表壳表面做哑光硬质塑料的材质质感处理，还原工业量具耐磨防滑的外壳特性。数显区域的屏幕做了轻微的内凹倒角处理，搭配半透明的屏幕防护层材质，模拟真实玻璃面板的透光与轻微反光效果，屏幕周边的功能按键分别还原了黄色置零键、绿色功能确认键以及两个灰色功能切换键的凸起高度与圆角细节，按键表面做细微的磨砂质感区分，还原实体按键的按压触感设计。测杆部分采用金属镀铬材质渲染，还原测杆光滑耐磨的金属表面特性，测杆端部的硬质合金测头做了深色耐磨涂层的材质区分，测杆与表壳的连接部位做了密封结构的细节还原，体现量具的防尘防水设计考量。表体顶部的锁定旋钮、侧方的数据输出连接柄都做了完整的结构还原，连接柄的接口卡扣细节也完全参照实物设计。渲染阶段采用工业产品展示常用的柔和影棚布光，在灰色渐变背景下突出量具本身的结构层次，金属部件的反射强度、塑料部件的漫反射参数都经过反复调试，既保证材质区分度，又不会出现过度反光影响结构展示的问题。整体建模过程兼顾了外观还原度与内部结构的合理性，可用于量具产品展示、测量教学演示、工装夹具装配模拟等多种场景，模型装配逻辑清晰，各部件可单独拆分编辑，能够满足不同使用场景下的二次修改需求。
