小型舵机式伺服执行机构结构设计

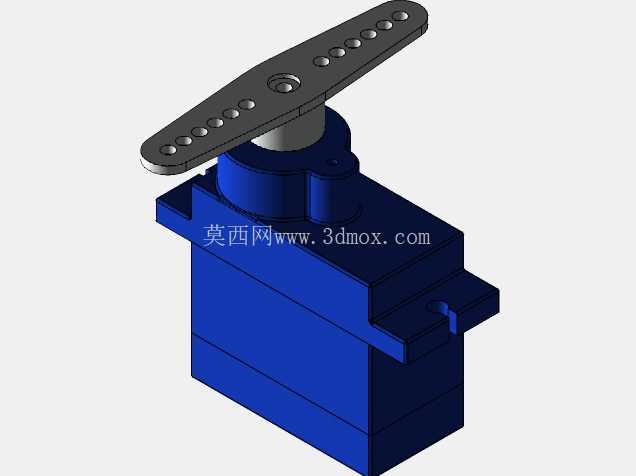

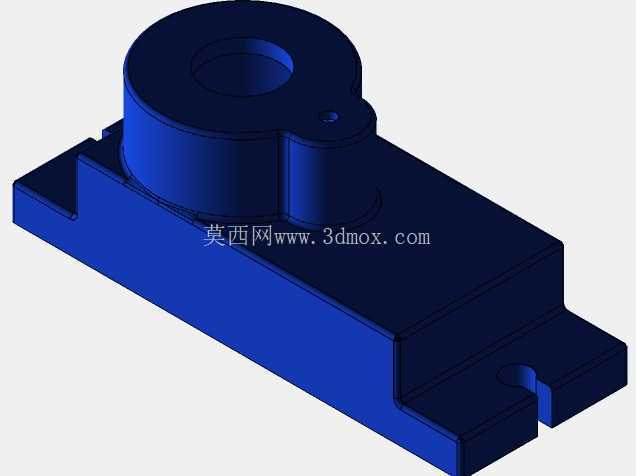

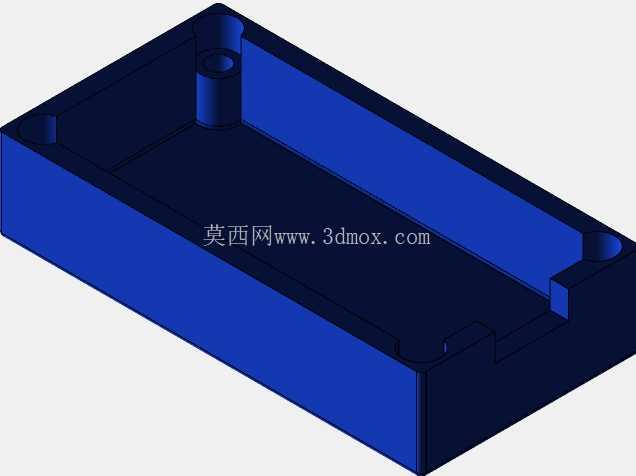

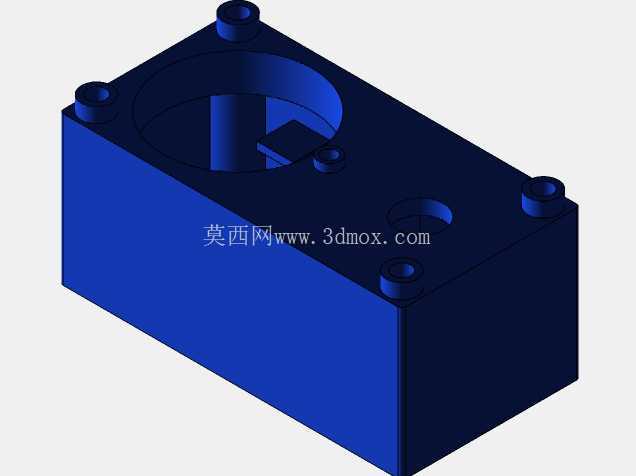

　　这款小型伺服执行机构的设计，最初是面向桌面级小型机器人关节、航模舵面控制、小型自动化工位的角度调节场景做的适配，在做结构方案的时候，首先要平衡的就是输出扭矩和安装体积的矛盾——很多小型设备的安装空间非常局促，尤其是教育类机器人、仿生机械爪这类应用，留给执行元件的安装位往往只有几十毫米见方，所以主体外壳采用了方正的盒式结构，侧边预留的两个带定位凸台的安装耳，是专门为了适配标准20mm间距的安装孔位做的设计，安装时不需要额外做转接支架，直接用M2螺丝就能固定在型材或者3D打印的结构件上，安装耳的凸台结构能避免螺丝锁附时外壳受力开裂，同时能保证安装后的定位精度，不会因为长期往复转动出现位置偏移。输出端的摇臂采用了长条形多孔位设计，

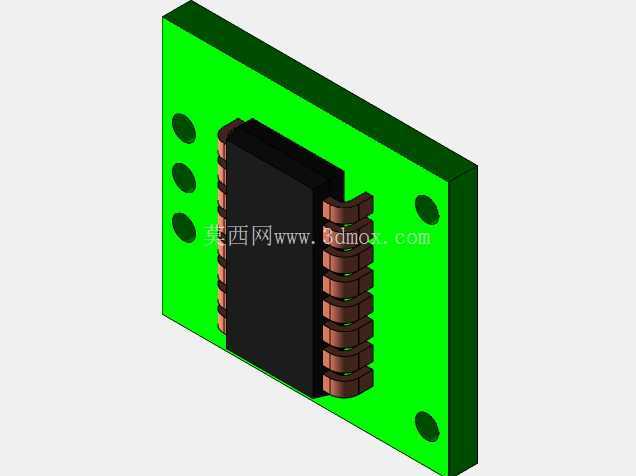

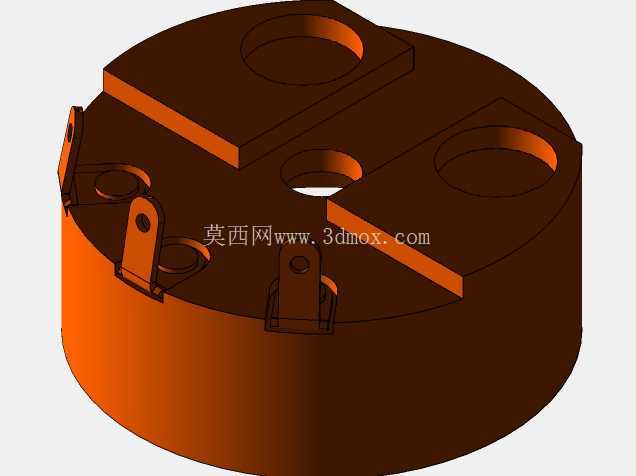

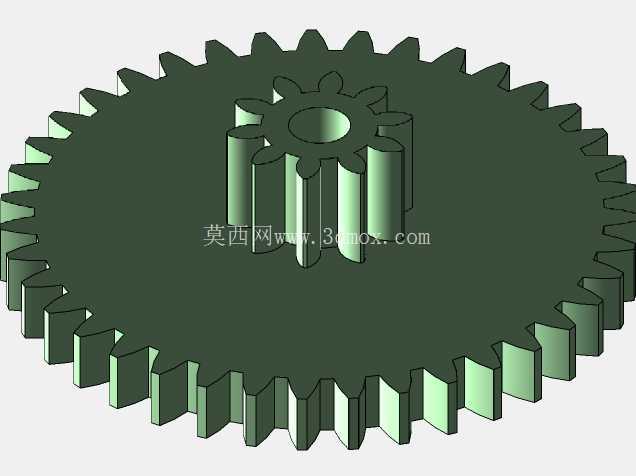

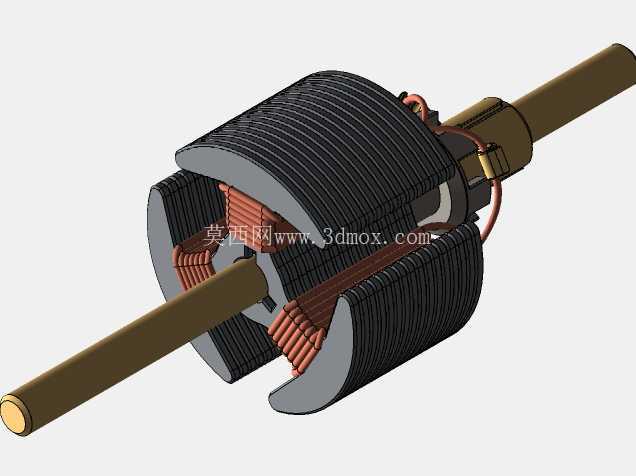

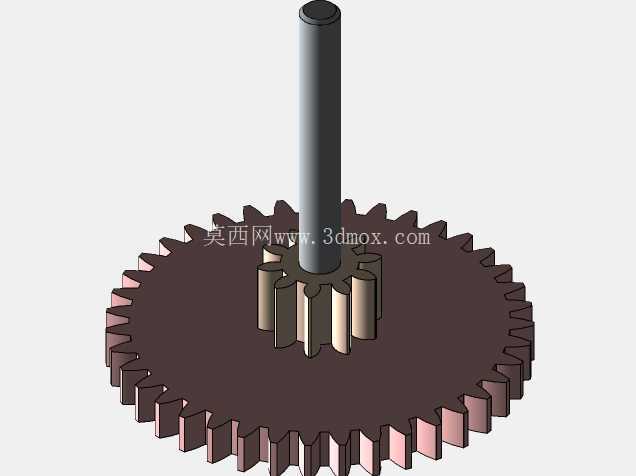

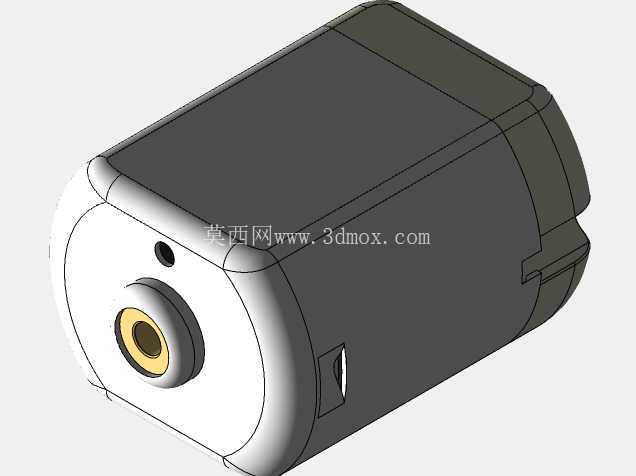

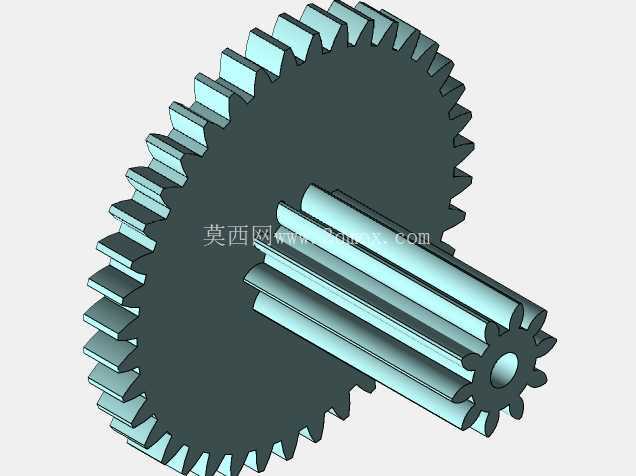

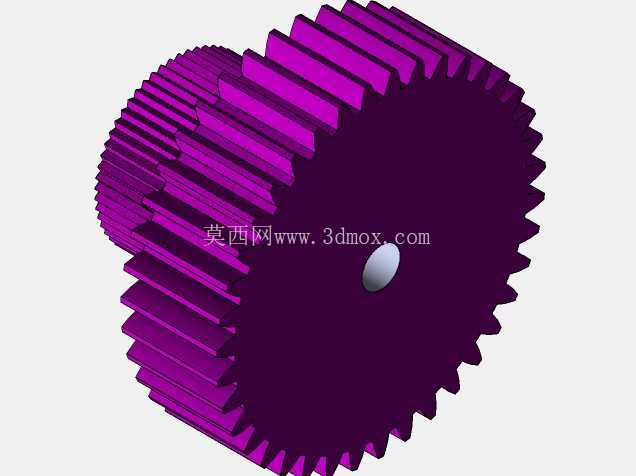

　　不同的孔位对应不同的转动半径，选型的时候可以根据需要的输出摆角、负载力臂灵活选择连杆安装位置，不需要额外定制摇臂，摇臂和输出轴的配合采用了D型轴截面设计，能彻底消除转动间隙，避免正反转切换时的空程误差，这一点在做机器人关节位置控制的时候尤其重要，哪怕零点几度的空程，累积到末端执行器都会出现明显的位置偏差。内部的传动结构做了集成化设计，减速齿轮组和驱动电路都集成在主体外壳内部，外壳的加强筋布局是按照受力仿真结果做的，输出轴承受径向负载的时候，应力会顺着加强筋分散到整个壳体，不会在轴孔位置出现应力集中导致的壳体破裂。实际应用中，这类伺服执行机构除了常见的航模、机器人领域，也常被用在小型自动化设备的料仓挡板切换、摄像头云台角度调节、

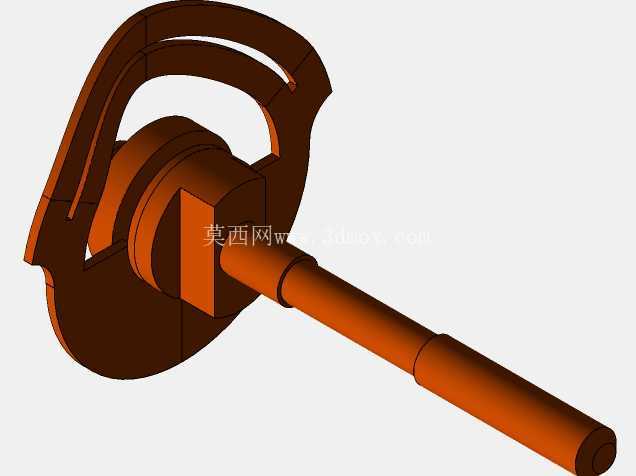

　　小型阀门的开关控制场景，设计的时候特意把输出轴的轴向窜动量控制在0.1mm以内，即使带一定的轴向负载也不会出现卡滞。整个结构的外形边界做了规整化处理，没有突出的不规则结构，在做整机装配的时候可以紧密排布多个伺服单元，不会出现结构干涉，外壳的边角做了小倒角处理，既避免安装时划伤操作人员，也不会因为尖锐边角在设备运行过程中剐蹭周边的线束或者结构件。输出摇臂的转动范围做了机械限位设计，内部的限位凸台会把转动角度限制在常用的180度区间，避免控制信号异常时摇臂过转损坏内部齿轮或者外接的连杆结构，这个机械限位的位置是可以根据实际使用需求调整的，如果需要更大的转动角度，只需要修改外壳内部的限位凸台高度就能实现，不需要重新设计整套传动结构。
