1/4寸内外丝黄铜手动球阀结构设计

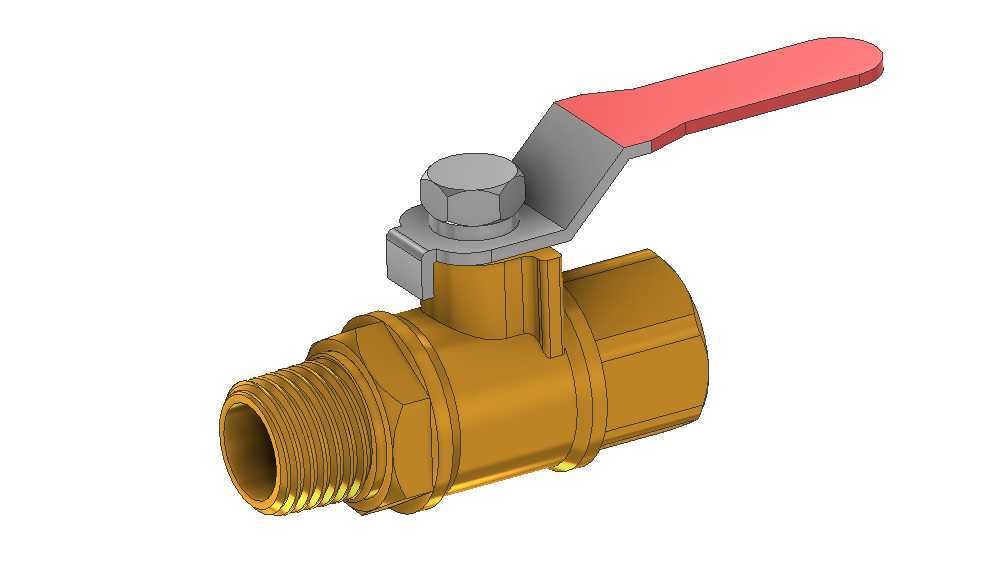

　　在小型气动控制回路、家用净水设备管路、实验室气路分装、小型液压润滑支路这类对通径要求不高的流体输送场景里，小通径螺纹连接球阀的应用占比远超其他截断类阀门，这类场景不需要大流量通径，反而对安装空间、操作便捷性、密封可靠性有更高要求，本次涉及的1/4规格内外丝黄铜球阀，就是针对这类窄空间安装场景设计的手动截断元件。从结构设计逻辑来看，这款球阀采用单侧外PT螺纹、单侧内PT螺纹的异侧连接形式，区别于常规双内丝或双外丝球阀，这种设计能减少管路转接接头的使用——当管路一端需要直接拧入带内螺纹的阀块、设备接口，另一端需要对接带内螺纹的软管接头或硬管终端时，不需要额外加装内外丝补芯，直接通过阀体自身的两种螺纹接口就能完成连接，既减少了管路泄漏点，也压缩了安装所需的轴向空间，很适合集成在紧凑排布的阀岛、小型设备的流体控制单元里。

　　阀体材质选用黄铜，一方面是黄铜的切削加工性能优异，小批量加工或者定制改型时刀具损耗低，加工后的螺纹精度容易保证，另一方面黄铜在水、低压空气、常规矿物油等常见介质里的抗腐蚀性能足够应对常规工况，且材质本身的自润滑特性能降低球体转动时的摩擦阻力，手动操作的手感更顺滑，不需要太大的扳动力度就能完成通断切换。密封结构上，这款球阀采用浮动球设计，球体靠两端的四氟密封座支撑，介质压力作用下球体向出口侧密封座压紧，压力越高密封贴合越紧密，低压工况下也能靠密封座的预紧力实现可靠密封，不会出现小压力下的内漏问题；阀杆部位采用填料密封加防吹出结构，阀杆从阀体内部装入，即使阀杆压盖出现松动，介质压力也不会把阀杆顶出阀体，避免操作过程中出现阀杆飞出的安全隐患，这一点在带压操作的小型管路里尤为重要。

　　操作部件采用杠杆式手柄，手柄长度经过力矩匹配，成年人单指就能扳动完成90度开关动作，手柄表面做了红色涂覆处理，在密集排布的管路里能快速识别阀门位置和开关状态，手柄与阀杆的连接采用扁方加螺母锁紧的形式，长期使用不会出现手柄打滑空转的问题，螺母压紧部位还加装了平垫，避免锁紧时压坏手柄的金属基体。从安装边界尺寸来看，这款球阀两端螺纹均为1/4PT锥管螺纹，螺纹有效啮合长度符合锥管螺纹密封的标准要求，安装时不需要额外缠绕过多生料带，只要拧入3-4牙就能实现密封，阀体的六角结构方便用扳手夹持拧紧，不会因为拧动时受力不均导致阀体变形；安装后手柄的转动空间只需要预留出阀体径向1.5倍的距离，就能完成全行程的开关操作，不会和周边的管路、其他阀件产生干涉。

　　实际选型使用时需要注意，这款球阀的适用介质温度范围受密封件材质限制，常规配置下适合-10℃到120℃的工况，不能用于输送强腐蚀酸碱介质、高温蒸汽或者含大量固体颗粒的流体，否则会快速磨损密封座导致内漏；如果是用在频繁开关的工况下，可以定期在阀杆填料部位添加少量润滑脂，降低阀杆转动的摩擦阻力，延长填料的密封寿命。在三维建模过程中，这款模型的细节还原度直接影响后续管路装配的干涉检查结果，比如螺纹的牙型尺寸、阀体的外轮廓倒角、手柄的转动包络、螺母的对边尺寸都按照实际加工公差做了还原，导入装配体后可以直接用来做管路排布模拟，不需要再额外调整模型的安装尺寸，能减少设计阶段的反复核对工作量；对于做小型设备流体系统设计的工程师来说，这类标准件的精准模型能大幅缩短管路设计的周期，避免因为标准件模型尺寸偏差导致实际装配时出现接口对不上、手柄转不动的问题。从实际使用反馈来看，这类小通径黄铜球阀在民用净水设备、小型空压机气路、机床润滑系统里的使用寿命普遍能达到万次以上开关无泄漏，只要安装时不出现过度拧入导致阀体开裂的情况，基本不需要频繁维护，是小通径流体截断场景里性价比很高的选择。
