工业仓储用重型承载模具货架结构设计

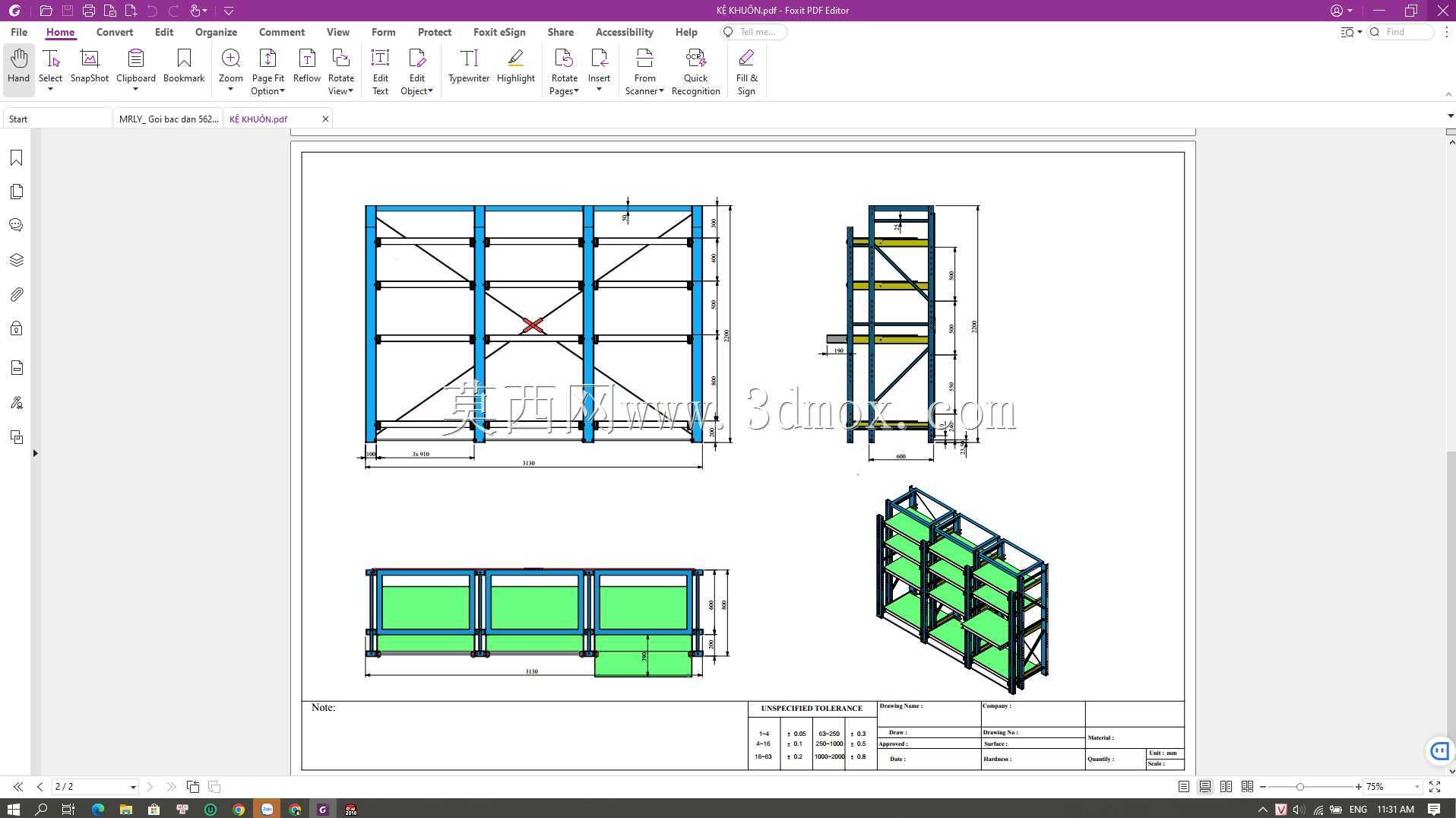

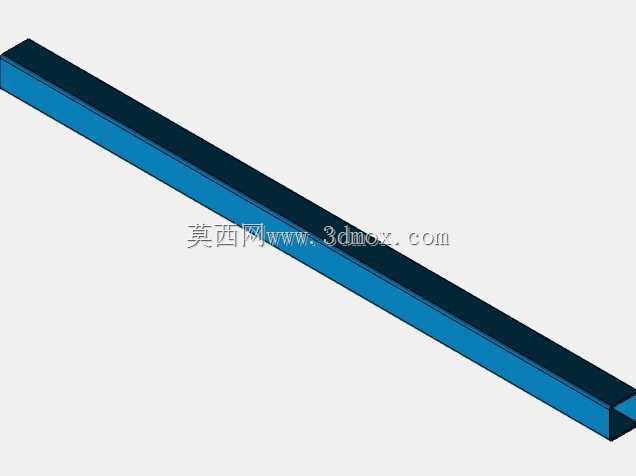

　　在模具制造、五金冲压、注塑成型等生产场景中，车间内的模具存放一直是现场管理的核心痛点之一，单套模具重量从数百公斤到数吨不等，随意堆放不仅占用大量地面空间，还会带来模具磕碰损伤、取用效率低下、现场作业安全隐患等一系列问题，这款重型模具货架正是针对这类场景开发的专用存储结构。从结构设计逻辑来看，这款货架采用模块化组合式框架，主立柱选用加厚冷弯型钢加工而成，立柱表面排布等距调节孔位，可根据存放模具的实际高度灵活调整层板间距，无需额外焊接改造，适配不同外形尺寸的模具存放需求，单架额定承载可达1000KG，能够满足绝大多数中小型注塑模、冲压模、压铸模的存放承重要求。

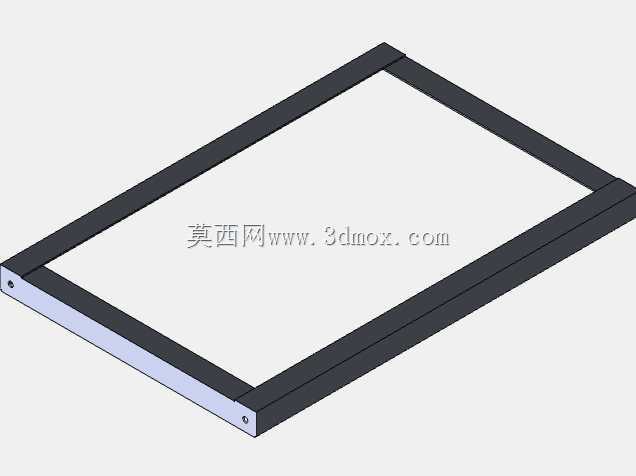

　　层板部分采用高强度钢板折弯成型，表面做防滑处理，避免模具放置时出现滑移错位，每层层板与立柱之间通过专用卡扣件锁止固定，不会出现层板意外脱落的风险，框架之间设置横向拉杆与斜向支撑构件，形成稳定的桁架受力结构，即使满载状态下也能保证整体框架的抗侧倾能力，满足车间地面日常作业的抗震、防碰撞要求。在实际使用场景中，这类模具货架通常布置在模具车间、仓储区靠近生产设备的区域，可配合叉车、手动液压堆高车完成模具的存取作业，部分配置抽屉式层板的款式还可直接在层板上完成模具的检查、维护作业，无需额外将模具转移到维修工作台，大幅减少模具转运的辅助作业时间。

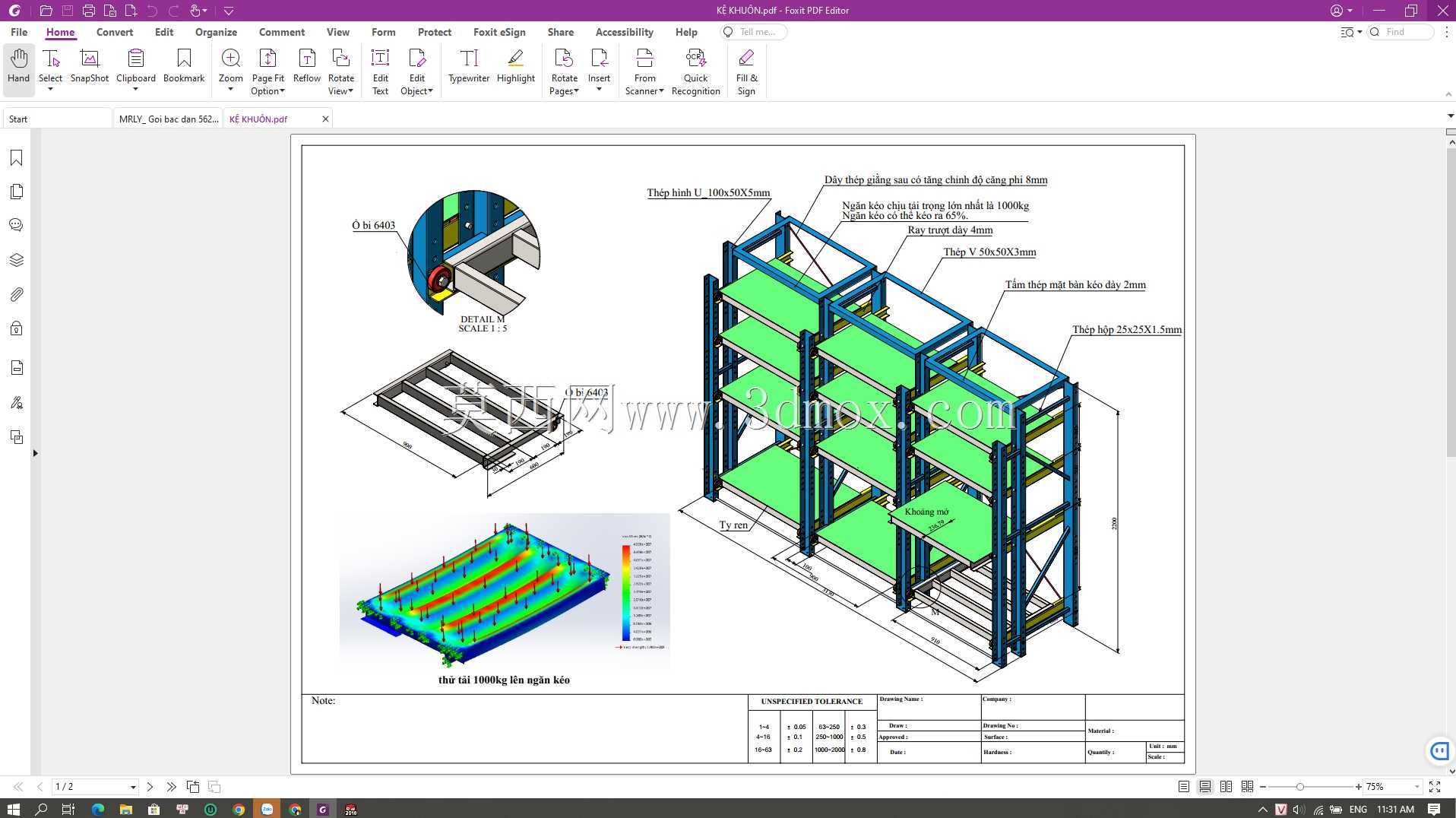

　　设计过程中重点考量了安装边界的适配性，货架整体宽度、深度尺寸参考标准工业托盘的通用规格设定，可直接适配现有车间的通道宽度规划，单组货架可独立安装使用，也可多组并排拼接扩展，根据车间可用空间灵活调整总存储容量，底部设置可调式地脚，可适应车间地面存在的轻微不平整情况，保证货架安装后整体处于水平状态，避免局部受力不均导致的结构变形。从受力传递路径来看，模具放置在层板上的载荷首先通过层板两侧的支撑梁传递到前后立柱，再通过立柱传递到地面地脚，整个受力路径清晰直接，没有多余的传力构件，既控制了整体的材料用量，又保证了结构强度冗余，设计阶段通过有限元仿真对满载状态下的应力分布、形变位移做了模拟验证，层板最大形变控制在允许范围内，不会因为长期承载出现永久性弯曲变形。货架表面采用静电喷塑处理，相比传统喷漆工艺附着力更强，耐磨损、耐油污腐蚀，适合车间多油污、多粉尘的作业环境，日常清理维护只需擦拭即可，不需要额外的防腐保养作业。对于结构设计从业者来说，这类仓储货架的设计核心不在于复杂的机构，而在于对实际使用场景需求的精准把握：要兼顾承载能力、空间利用率、安装便捷性、作业安全性这几个核心维度，不能盲目追求高承载而造成材料浪费，也不能为了控制成本而削减必要的支撑结构留下安全隐患。

　　这款模具货架的结构参数完全匹配国内多数中小制造企业的模具存储需求，既可以作为新车间仓储规划的选型参考，也可以作为同类仓储设备结构设计的建模参照，其模块化的拼接思路也可延伸到其他重载存储设备的设计中，根据实际存储物品的重量、外形尺寸调整立柱规格、层板厚度、支撑结构布局，快速衍生出适配不同场景的存储货架产品。在安装施工层面，所有构件均采用螺栓连接，不需要现场焊接作业，普通车间运维人员按照装配指引即可完成组装，后期如果需要调整存储布局，也可快速拆解转运到其他区域重新组装，不会因为车间布局调整而造成设备报废，大幅降低了长期使用的综合成本。
