铝件清洗干燥磨抛一体化设备结构设计

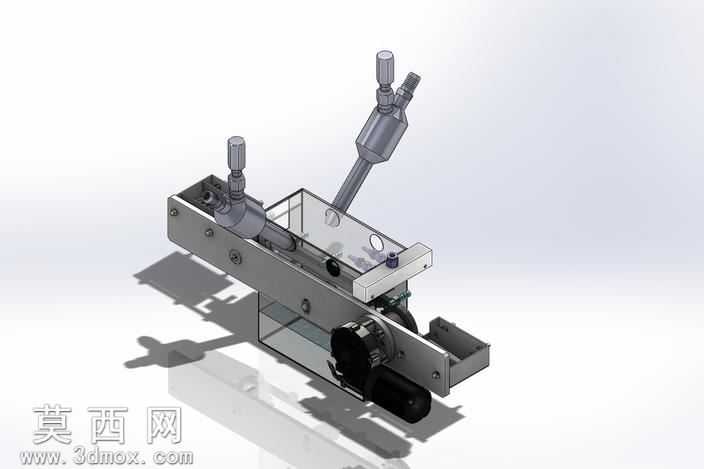

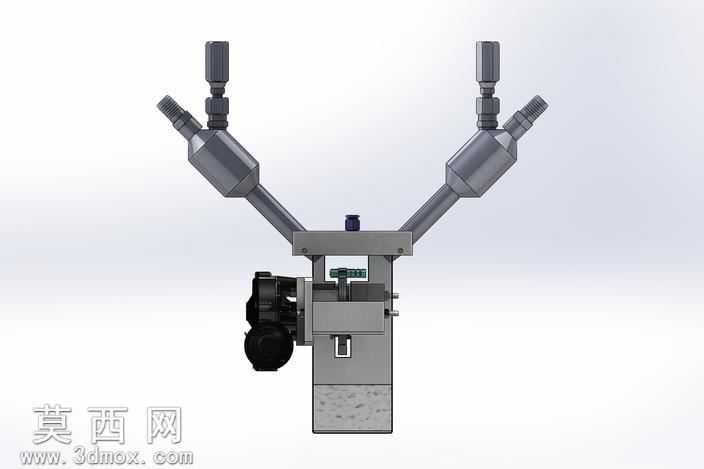

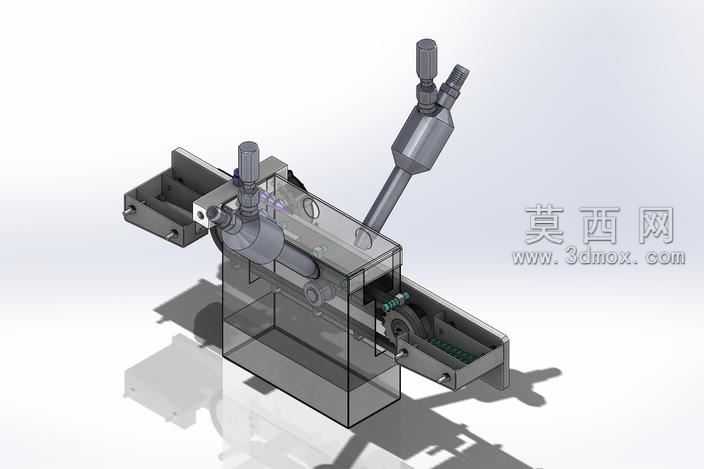

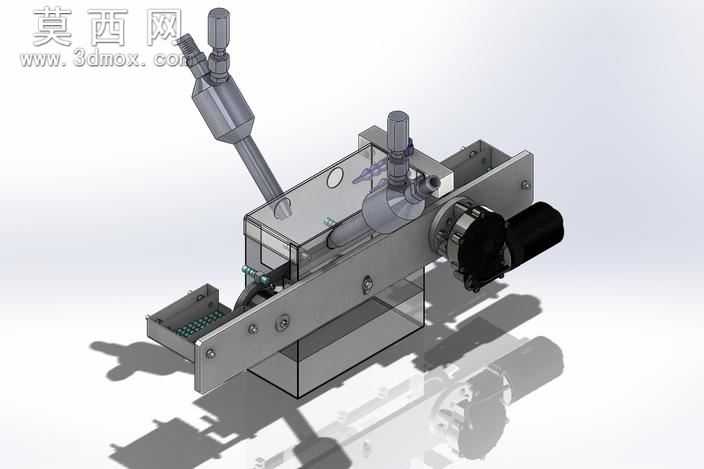

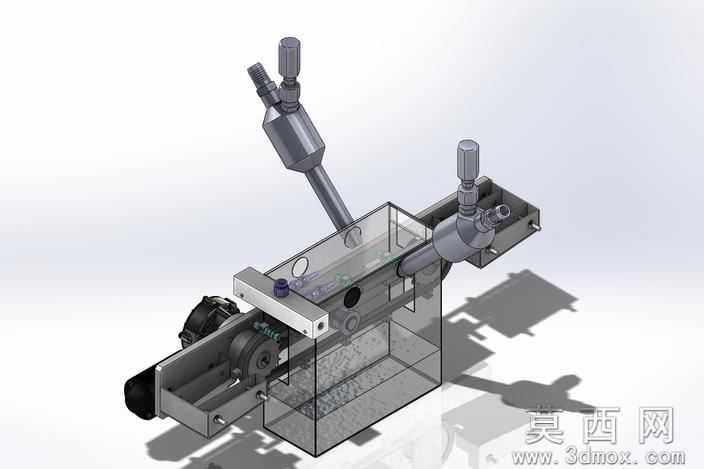

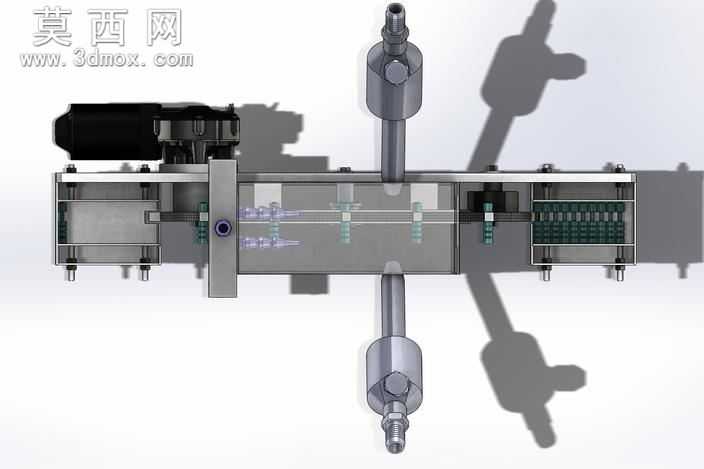

本模型采用三维参数化建模方式完成整体装配设计，建模过程中对各功能模块进行独立零件绘制后完成约束装配，保证各部件间的运动干涉校验全部通过，整体结构布局紧凑合理。模型渲染阶段采用半透明材质表现储液箱体结构，可直观观察内部腔体的流道设计与传动组件排布，金属加工部件采用哑光不锈钢材质，管路接头部分采用金属镀铬材质，动力端的电机外壳采用磨砂黑色工程塑料材质，不同材质的区分让整体结构层次清晰，便于快速识别各功能模块。设备整体分为清洗、干燥、磨抛三个功能区段，进料端设置可调式管路接头，可根据加工需求接入不同压力的清洗介质，清洗腔体内部设置导向定位结构，可保证铝件在输送过程中位置稳定，清洗后的废液通过腔体底部的导流槽集中排出。干燥区段设置侧向进气接口，可接入热风完成铝件表面水渍的快速吹干，避免残留水渍影响后续磨抛加工精度。磨抛区段设置可调式磨头组件，可根据铝件的加工余量调整进给量，传动部分采用同步带轮结构，保证磨头运转的平稳性，降低加工过程中的振动影响。整体设计思路围绕铝件加工的连续化作业需求展开，将原本分散的三道工序整合到同一台设备上，减少工件在不同工序间的转运时间，有效提升加工效率，同时设备的各功能模块均采用快拆式连接设计，便于后期的维护保养与易损件更换，各调节部位均设置刻度标识，方便操作人员快速完成参数调整，适配不同规格铝件的加工需求。
