斑马DS457固定式工业扫描读头结构

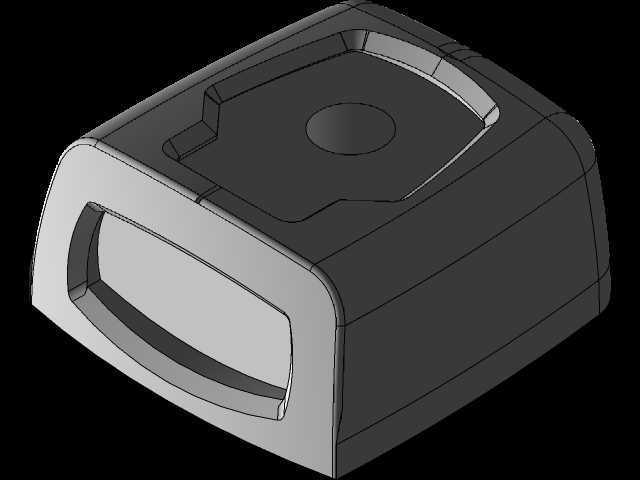

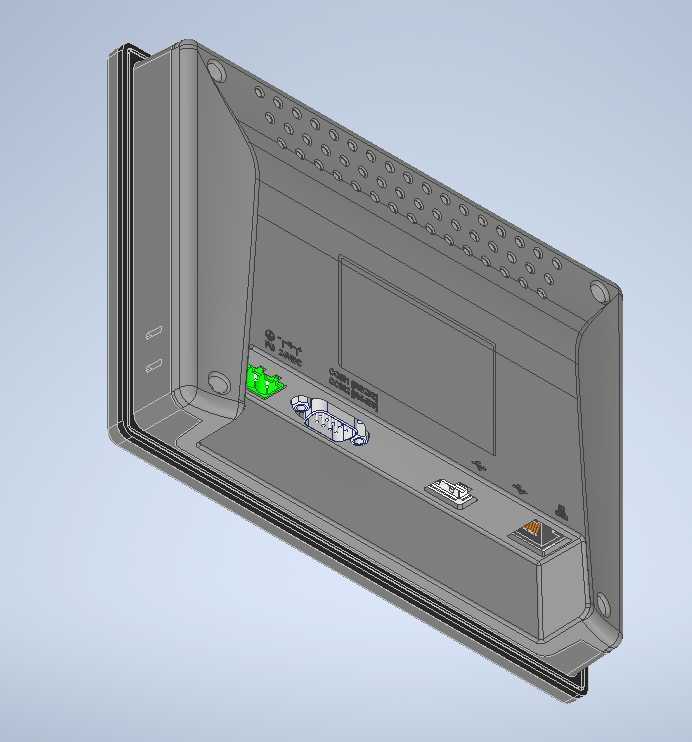

　　从结构细节来看，壳体的侧边预留了标准的通讯接口安装位，接口区域做了内凹的防护设计，避免现场布线时接头突出壳体被磕碰松动，同时接口旁设置了状态指示灯的安装位，指示灯采用下沉式导光结构，既可以让现场操作人员在1.5米外清晰识别设备的读码状态，又不会因为指示灯突出壳体在嵌入式安装时和面板产生干涉。壳体的上半部分均匀排布了散热通槽，通槽的开孔方向顺着设备安装后的空气流动方向设置，在工业现场多粉尘的环境下，既可以保证内部解码主板的散热需求，又能减少粉尘直接落入设备内部的概率，通槽的边缘做了圆角钝化处理，避免安装维护时划伤操作人员的手部。在工业产线的物料追溯、工位扫码核验、物流分拣线的条码采集场景里，固定式扫描设备的安装适配性、识别稳定性直接决定了工位的作业节拍，很多现场调试的痛点都来自扫描设备本身的结构设计是否匹配安装位的空间边界。这款固定式扫描读头的结构设计，首先围绕嵌入式安装的场景做了壳体的适配优化，整体采用薄型长方体的壳体构型，背部做了平整的安装贴合面，可直接嵌入设备操作面板、产线侧装支架或者分拣线的读码工位预留槽内，不需要额外加装复杂的转接固定件。

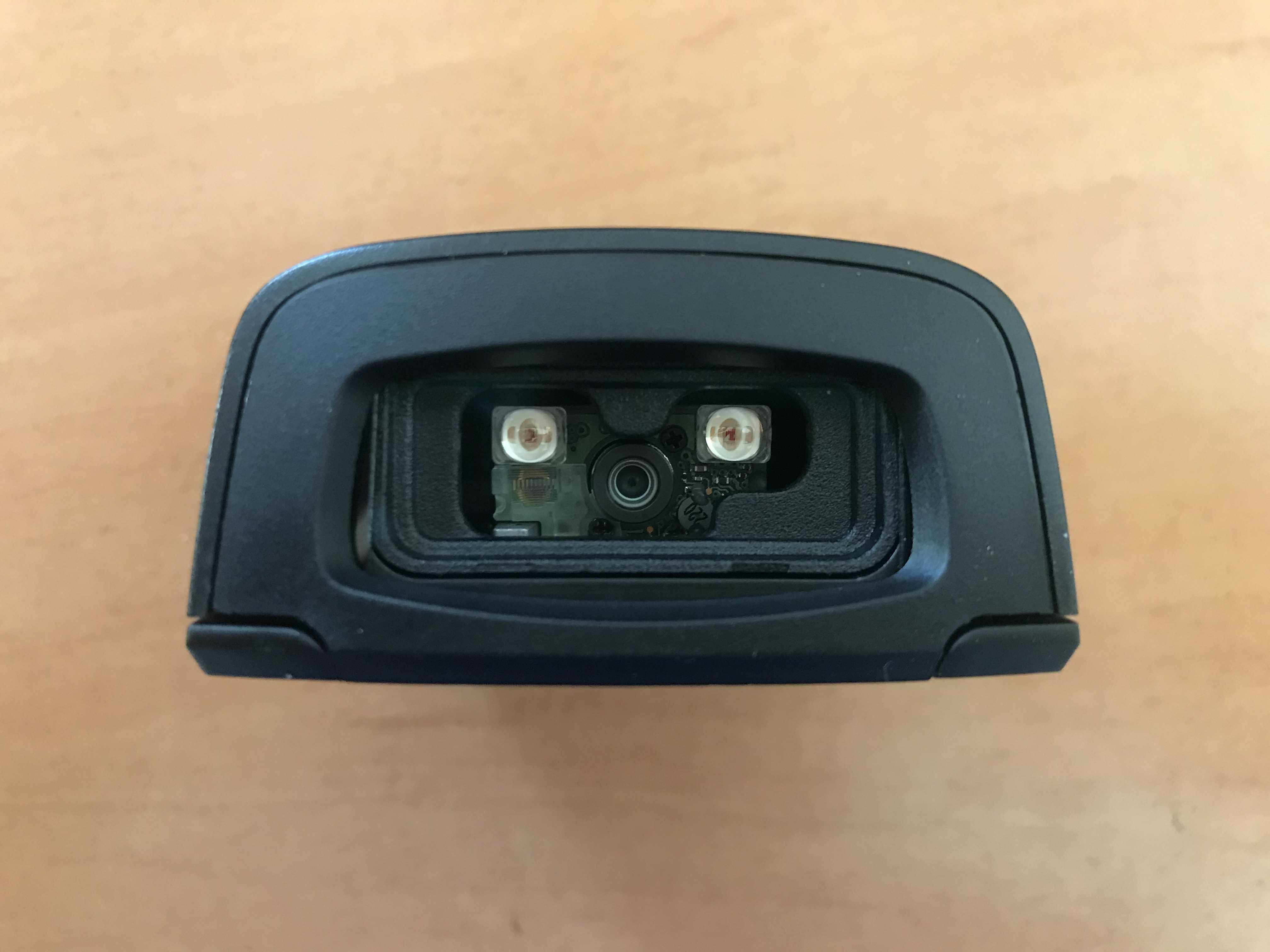

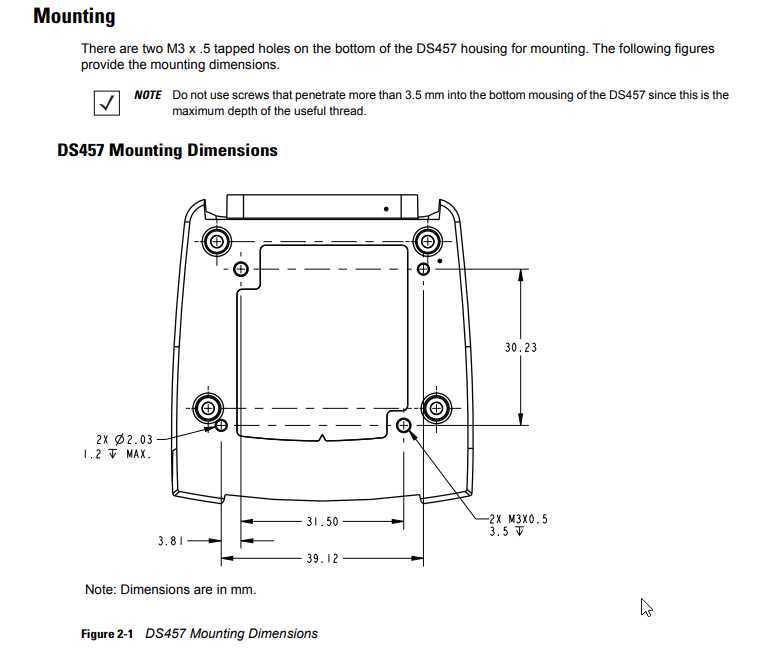

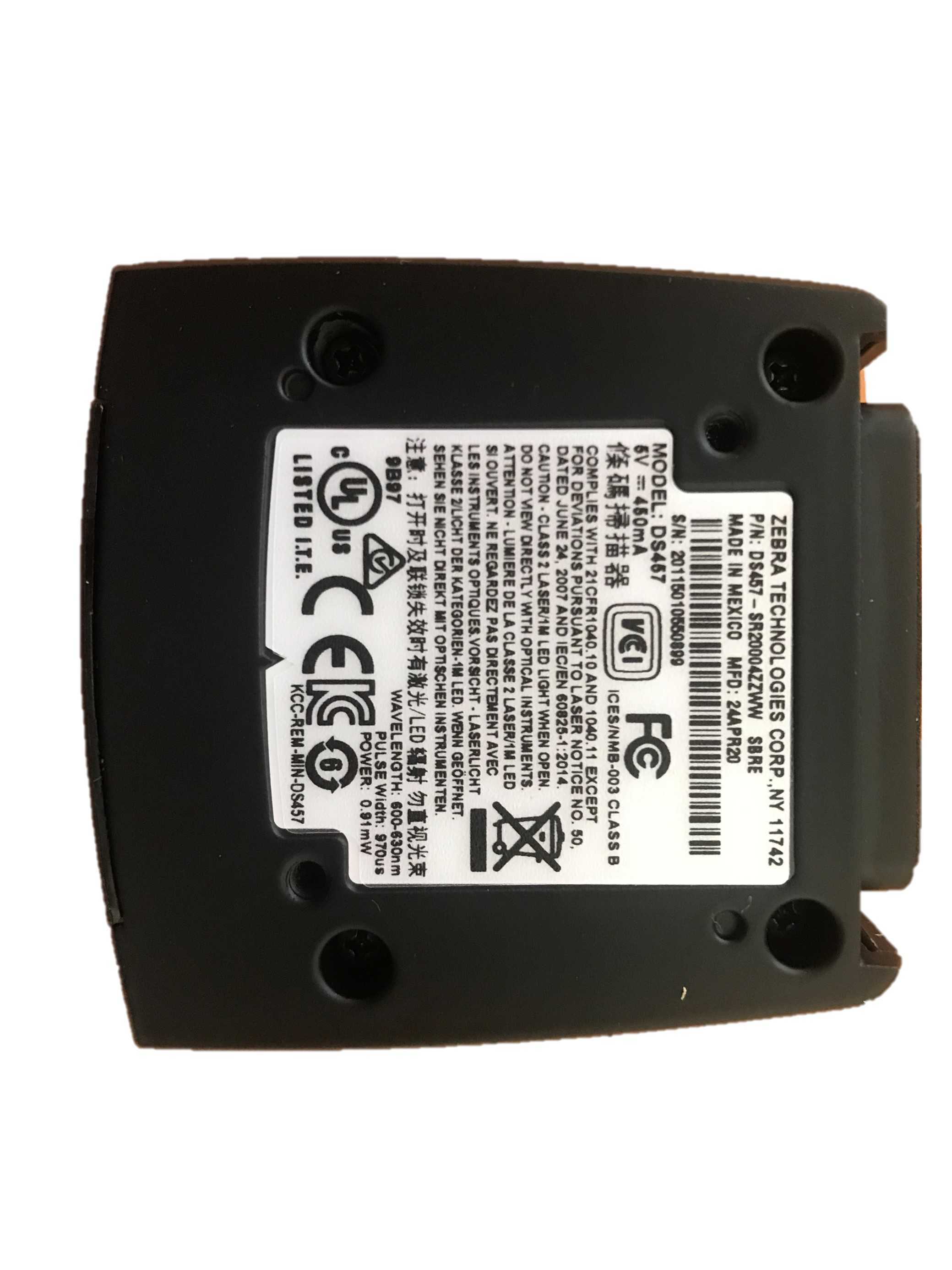

　　读头的识读窗口区域做了略微下沉的台阶设计，窗口玻璃可以通过台阶定位直接粘接固定，不需要额外的压条零件，既减少了装配的零件数量，又能保证窗口平面和壳体前端面的平面度误差控制在0.2mm以内，避免窗口突出导致的玻璃刮擦，或是凹陷过深积灰影响识读效果。在安装边界的设计上，壳体的四个角设置了沉头安装孔，孔位的间距符合工业面板安装的通用孔距规范，沉头孔的深度经过匹配计算，使用标准M3沉头螺丝安装后，螺丝头部完全没入壳体表面，不会突出影响面板的整体平整度，同时壳体的侧壁厚度均匀，在安装孔位周边做了局部的加厚加强，避免多次拆装维护时螺丝柱开裂。

　　内部的结构布局上，解码主板的安装柱和壳体采用一体化注塑成型，主板通过卡扣加一颗固定螺丝的方式固定，既可以保证主板在设备长期受振动的工业环境下不会松动移位，又能减少装配时的螺丝使用量，提升装配效率。成像模组的安装位设置了微调的结构余量，在生产装配时可以根据镜头的焦距偏差小范围调整模组的前后位置，保证识读距离范围内的成像清晰度，调整到位后通过点胶固定即可，不需要额外的复杂调节机构。设备的底部预留了接地柱的安装位置，在工业现场电磁环境复杂的场景下，可以通过接地柱连接设备柜体的接地端，减少电磁干扰对解码稳定性的影响。

　　从实际应用的适配性来看，这种薄型嵌入式的结构设计，可以适配多种安装场景，无论是装在自动化产线的工位挡板上做产品条码的自动识读，还是装在自助终端的面板内做凭证条码的扫描，或是集成在物流分拣设备上做面单的快速采集，都不需要对原有设备的结构做大幅度的改动，只需要按照壳体的外形尺寸预留对应的安装槽，锁上固定螺丝接好通讯线即可投入使用。壳体的边缘全部做了R2以上的圆角处理，没有尖锐的棱角，在安装和维护过程中不会划伤布线或者操作人员的手部，同时壳体的表面采用细磨砂的纹理处理，在工业现场沾染油污或者灰尘后，只需要用干布擦拭即可清理，不容易残留明显的污渍。在结构强度的设计上，壳体选用了具备一定抗冲击性能的工程塑料材质，在1米高度自由跌落至水泥地面的工况下，壳体不会出现开裂，内部的成像模组和解码主板也不会出现移位，能够适应工业现场相对粗放的安装和维护环境。接口区域的密封做了适配设计，在需要一定防护等级的场景下，可以搭配对应的密封胶圈安装，阻挡现场的飞溅液体和粉尘进入设备内部，提升设备在复杂工况下的使用寿命。
