角钢切割专用工装夹具结构设计

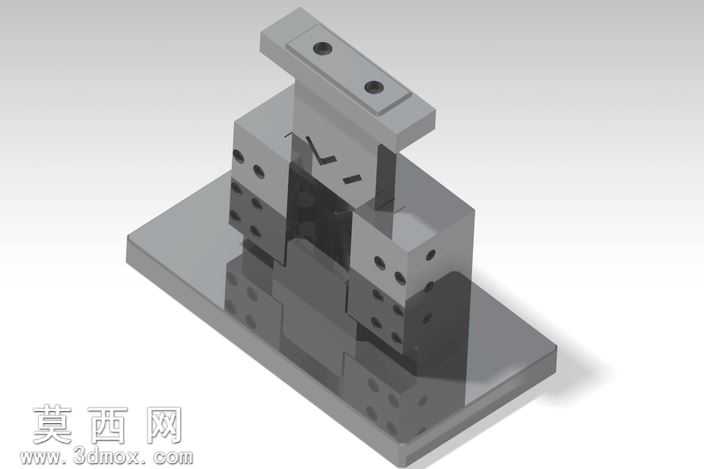

本作品为针对角钢类型材切割工序设计的专用工装夹具三维模型，整体采用模块化堆叠式结构设计，通过三维建模软件完成全参数化建模，各部件间的装配关系完全还原实际工装的装夹逻辑。模型主体以底座为承载基础，采用带安装孔的平板式结构，可通过螺栓固定在加工设备工作台面，保证工装使用过程中的稳定性；中部为多层组合式定位块结构，不同定位块上开设对应规格的定位孔与避让槽，可适配不同尺寸角钢的装夹定位需求，定位块之间通过销孔与螺栓实现可拆卸连接，方便根据加工型材规格快速更换调整；上部为压合固定组件，带两个安装孔的压块可配合紧固件实现对角钢工件的压紧固定，避免切割过程中工件出现位移、翘曲等问题，保证切割精度。建模过程中对各部件的棱边做了符合实际加工工艺的倒角处理，金属材质渲染采用哑光银灰色金属质感，还原钢制工装的真实材质表现，各部件的配合间隙、孔位同轴度等参数均按照机械加工工装的设计标准设置，结构上充分考虑了工装的装夹便捷性、定位精度与耐用性，切割作业区域预留了充足的刀具避让空间，既可以保证切割作业的顺畅进行，也能避免刀具与工装本体发生碰撞损坏。整体设计思路围绕角钢切割工序的实际装夹痛点展开，通过模块化的结构设计实现了一款工装适配多种规格角钢加工的需求，相较于传统通用装夹工具，能够大幅缩短角钢切割前的装夹定位时间，提升加工效率与切割面的形位精度，减少加工过程中的工件报废率，模型结构完整，各部件可单独导出用于工程图绘制与实际加工生产。
