GT1030半高独立显卡结构三维建模

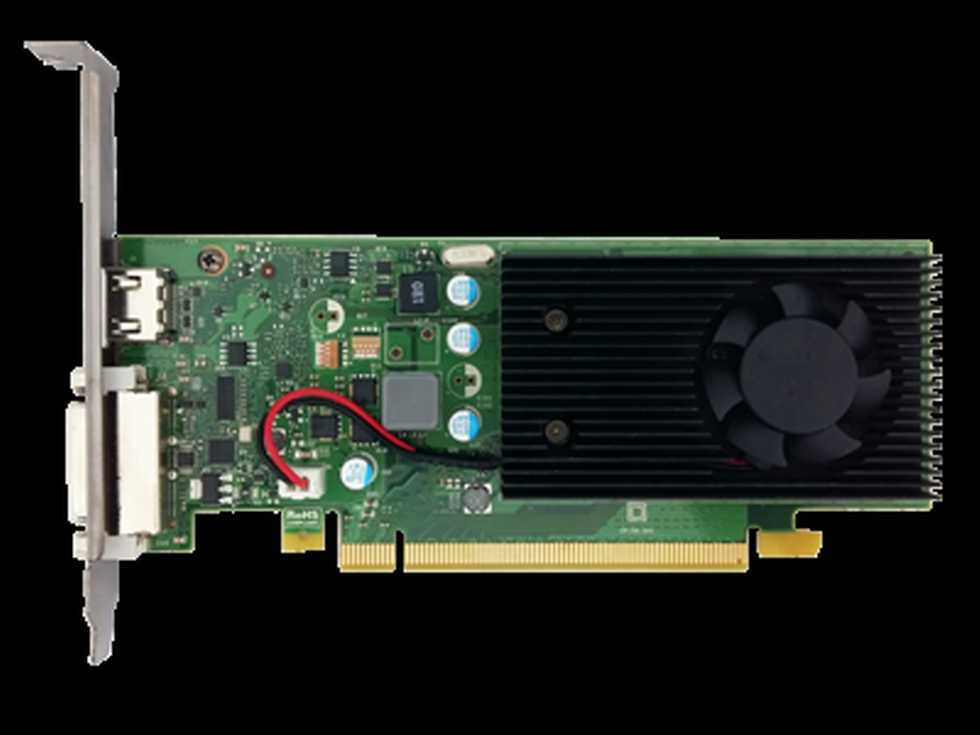

　　在工业控制计算机、小型化商用主机、嵌入式计算设备的板卡选型与结构适配环节，半高规格独立显卡的三维数模是整机结构干涉校验、机箱内部布局规划的核心参考依据，本次建模以实际量产的GT1030半高刀卡为参照基准，还原板卡全尺寸结构特征，为结构设计人员提供可直接用于装配校验的三维参考。从实际应用场景来看，这类半高显卡多用于2U机架式工控机、薄型ITX迷你主机、低功耗办公终端、工业视觉检测配套主机中，这类设备普遍机箱内部空间局促，板卡长度、高度、散热模组突出量都有严格限制，常规全高显卡无法装入，因此半高规格的GT1030成为兼顾基础图形输出、低功耗需求的首选板卡，建模时优先还原了板卡的安装边界尺寸，包括PCIe金手指的插接段长度、挡板的固定孔位位置、板身整体长宽厚参数，确保数模导入整机装配体后，可直接校验与机箱挡板位、主板PCIe插槽、周边内存插槽、硬盘位的空间干涉情况。

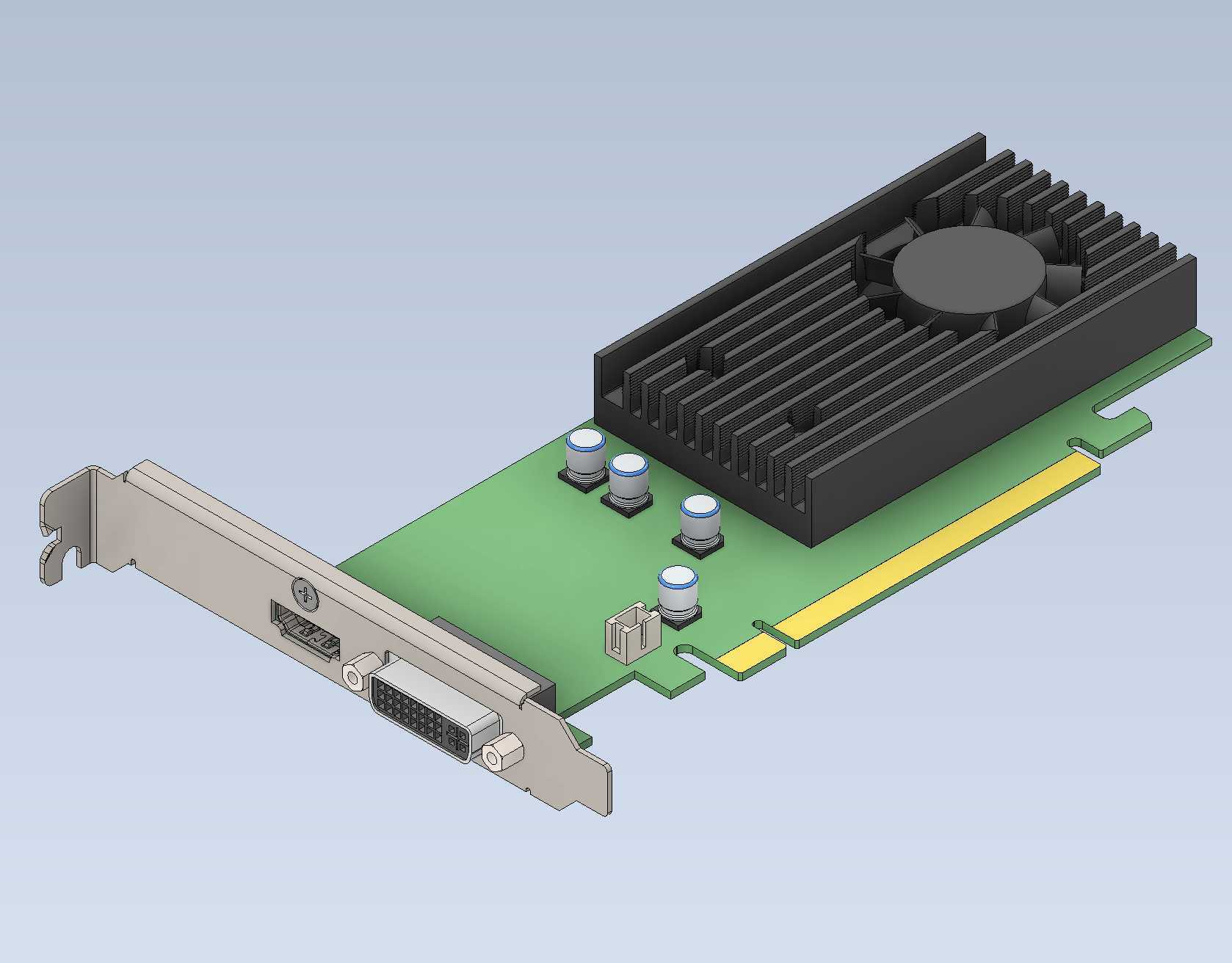

　　从功能特性来看，该款显卡同时搭载DVI与HDMI两种视频输出接口，可适配不同接口规格的显示设备，建模时完整还原了挡板侧的接口凸台尺寸、接口内部的插接空间预留，以及挡板上的固定螺丝孔位，确保结构设计时不会出现接口与机箱挡板开口错位、接口被周边结构件遮挡的问题。板载的散热模组采用铝制挤压鳍片加小型轴流风扇的组合，建模时还原了散热鳍片的整体高度、风扇的外轮廓尺寸，以及电容等板载元器件的高度与排布位置，这些凸起结构是整机内部空间校验的核心关注点——很多薄型机箱的显卡位上方会布置硬盘架或者走线槽，若散热模组高度还原不准，很容易出现装配时顶碰的问题。

　　设计思路上，本次建模没有追求板卡内部PCB线路、芯片级细节的还原，而是聚焦于结构装配所需的外轮廓特征：PCB板的边缘切角、尾部的固定缺口、金手指的倒角位置都按照实际板卡尺寸还原，板上的电解电容、接口插座等高于PCB板面的元器件，都按照实际安装高度做了简化建模，既保证了装配校验的精度，又控制了数模的文件体量，不会给整机装配体带来过大的运算负担。安装边界方面，严格遵循PCIe半高板卡的通用规范，挡板高度控制在半高挡板的标准尺寸范围内，板身长度控制在短卡规格，可适配绝大多数半高显卡安装位，建模时特意标注了板卡的最大外轮廓包络尺寸，包括散热模组顶部到PCB板面的高度、接口侧挡板到板尾的总长度、PCB板本身的厚度，方便设计人员在做机箱布局时直接参考包络尺寸预留安装空间。

　　在实际工程应用中，这类板卡数模除了用于整机结构干涉校验，还可用于定制化机箱的显卡位开口设计、显卡固定支架的结构设计、工控设备内部风道的仿真模拟——散热模组的鳍片间隙、风扇的进出风方向还原后，可导入热仿真软件中模拟板卡工作时的气流走向，优化整机内部的散热风道设计，避免出现显卡散热不畅导致的设备运行不稳定问题。建模过程中对板卡的配重相关结构也做了简化还原，包括散热片的整体体积占比，可用于初步估算板卡总重量，为机箱PCIe插槽的承重校验、显卡固定压条的设计提供参考，避免运输过程中板卡晃动导致金手指接触不良、板身变形等问题。对于做小型化主机结构设计的工程师而言，这类精准的板卡外轮廓数模可以大幅减少前期选型时的尺寸核对工作量，不需要反复测量实物尺寸，直接将数模导入装配体即可完成布局校验，缩短产品开发周期，避免开模后才发现板卡安装干涉的问题。
