富士康3.5mm绿色卧式音频插孔连接器

　　日常做消费类电子结构设计时，板载音频接口的选型和建模是绕不开的环节，这款绿色3.5mm音频插孔是富士康JA系列里应用极广的卧式插件款，很多台式机主板、独立声卡、工业控制人机界面、桌面音频外设的板载音频输入输出位都能看到它的身影。不同于立式直插的音频座，这款卧式结构的插孔轴线与PCB板面平行，插接头插拔时的受力方向平行于板面，不会对焊盘产生垂直方向的撬力，对厚度1.6mm的常规FR4PCB非常友好，哪怕是频繁插拔耳机插头，也不容易出现焊盘脱落、铜箔起翘的问题，很适合用在需要经常插拔音频接头的设备场景里。

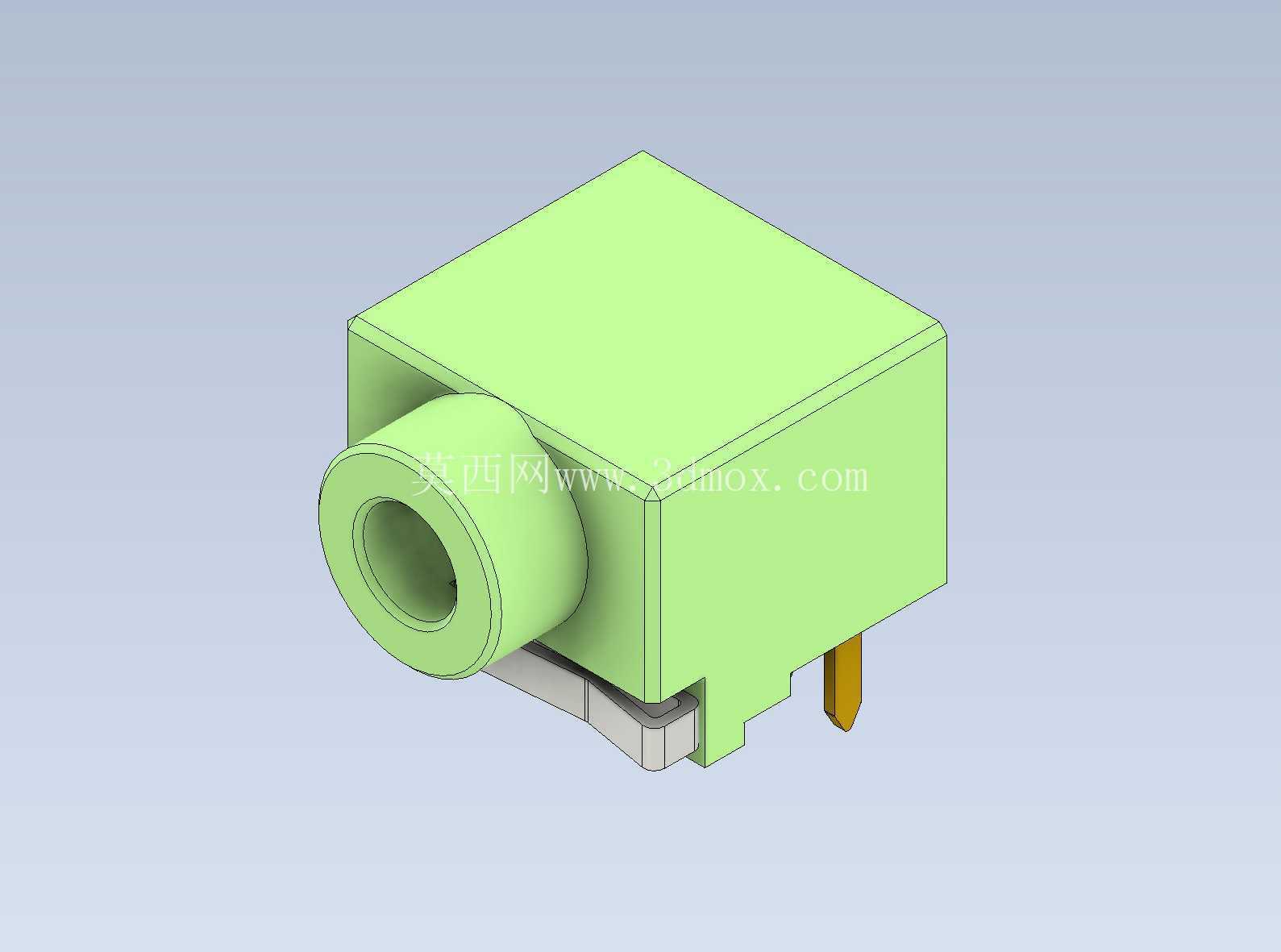

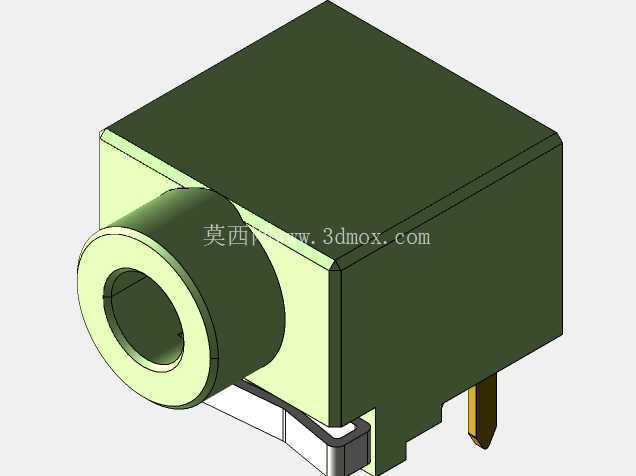

　　从结构设计细节来看，这款插孔的主体绝缘基座采用浅绿色阻燃PBT注塑成型，基座整体是规整的立方块结构，前端伸出的圆柱形插孔套是插头的导向定位结构，内孔严格适配3.5mm直径的三段式或四段式音频插头，插入深度符合通用音频接口的规范，能保证插头各段电极与内部弹片可靠接触，不会出现插不到位导致的声道缺失、麦克风无信号的问题。基座底部伸出的金属插针分为两类，一类是信号插针，分别对应左声道、右声道、接地、麦克风触点，另一类是固定插脚，比信号插针更宽更长，过波峰焊时能提供足够的焊接强度，承担插拔时的大部分机械应力，避免信号引脚受外力变形。

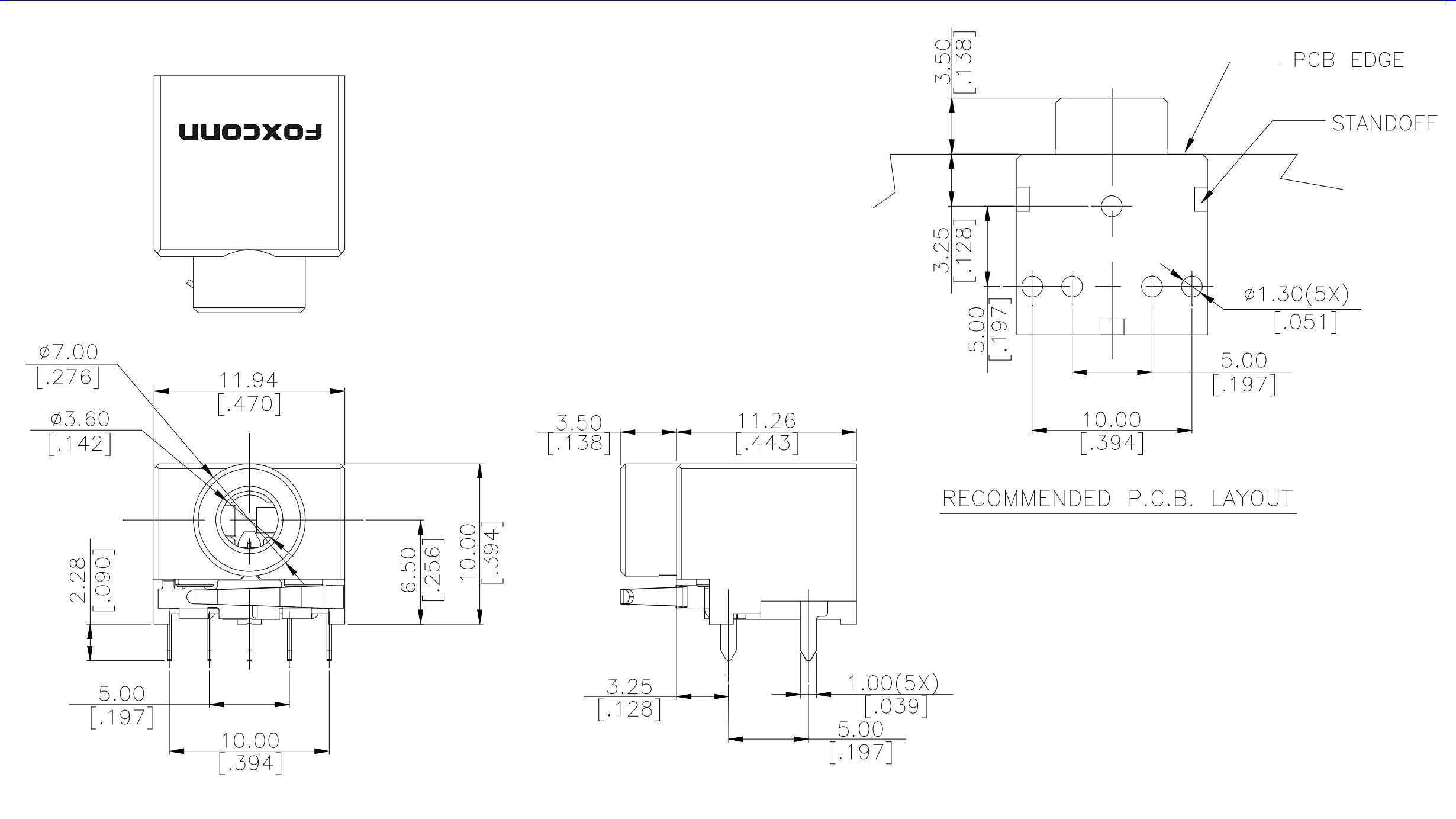

　　建模的时候要特别注意安装边界的把控，首先是PCB开孔的位置，固定插脚和信号插针的孔径、孔位坐标要完全匹配规格书要求，卧式安装时插孔前端要伸出PCB板边一定距离，不能让PCB板边挡住插头插入的路径，基座底部要预留0.2mm左右的离板间隙，避免焊接时助焊剂残留堆积在基座和PCB之间，长期使用出现绝缘下降的问题。另外基座侧面的金属弹片是外壳接地结构，建模时要注意这个弹片的位置，对应的PCB上要设计接地焊盘，焊接后实现外壳屏蔽，减少外界电磁干扰对音频信号的影响，这一点在做工业类带音频功能的设备时尤其重要，工业现场电磁环境复杂，屏蔽不到位很容易出现电流声、信号杂音的问题。

　　实际选型应用时还要注意，这款绿色的音频座通常定义为音频输出接口，和粉色的麦克风接口、蓝色的线性输入接口做颜色区分，方便用户快速识别接口功能，不用额外做丝印标识也能让用户快速对应插头。结构设计时还要预留插头插拔的操作空间，插孔前方至少要留出35mm的无障碍空间，保证音频插头能完全插入，不会被周边的电容、接口、结构件挡住插拔路径。另外基座上方不要布置过高的元器件，避免和音频插头的尾部产生干涉，毕竟很多3.5mm插头的尾部是加粗的防弯折结构，占用的空间比插头本体更大。

　　从建模还原的角度来说，内部的接触弹片不用做完全精细的还原，因为结构设计时主要用到的是外部安装尺寸、插针位置、整体占位空间，内部弹片属于供应商生产的核心结构，做整机结构设计时不需要干涉这部分的设计，只要保证外部接口尺寸、安装尺寸准确就能满足选型和结构校验的需求。要注意的是后壁和插针的位置如果和实际规格书有细微偏差，在做整机装配校验时要预留0.1mm左右的公差余量，避免因为建模误差导致实际生产时出现装配干涉。这类板载连接器的建模核心是安装边界的准确性，而不是内部细节的完全复刻，毕竟结构工程师用这个模型主要是做PCB布局校验、整机结构件的避空设计，只要外部尺寸、插脚位置、安装高度这些核心参数准确，就能满足日常设计工作的需求。
